越野沙丘车后悬挂结构设计

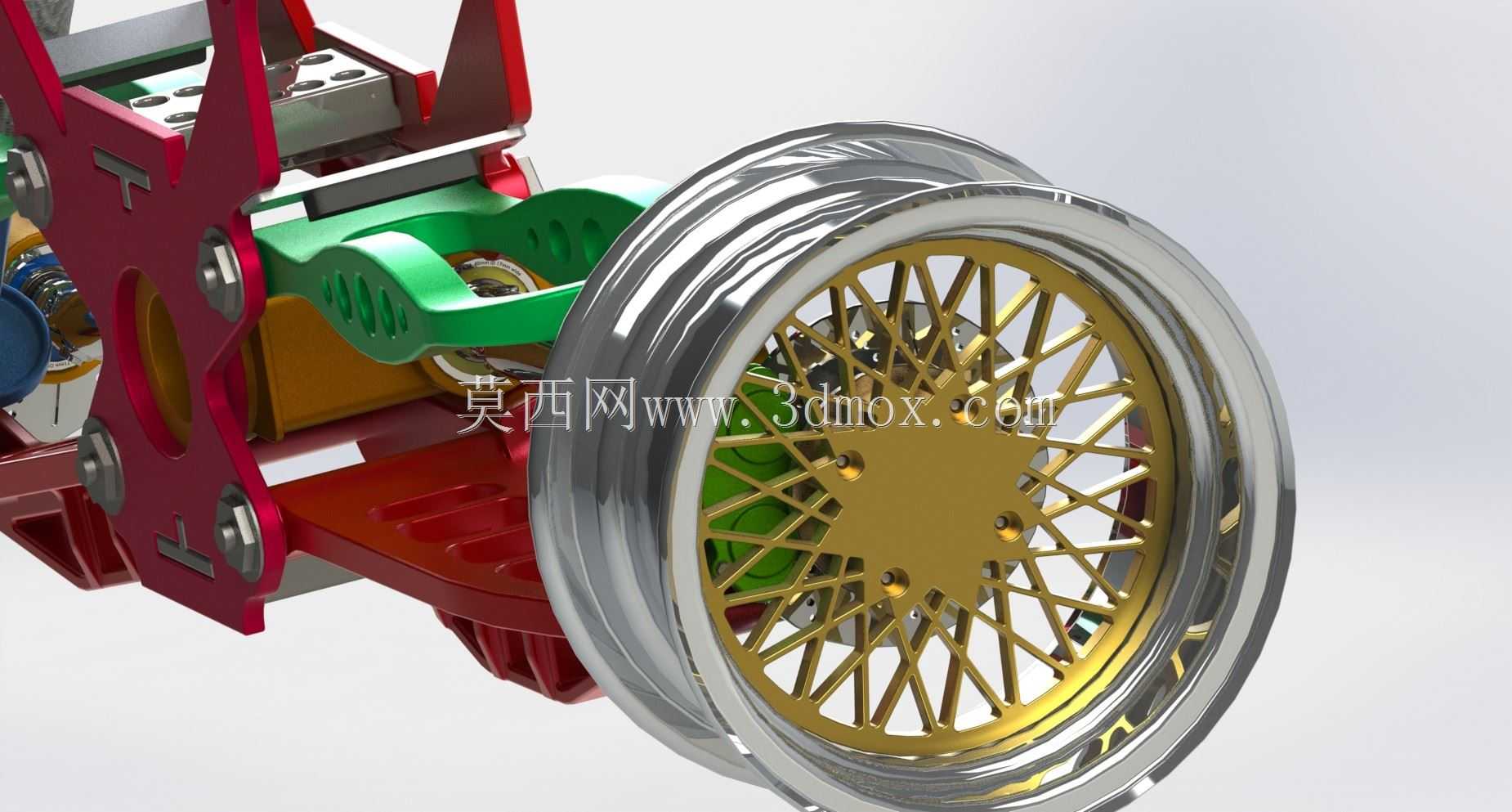

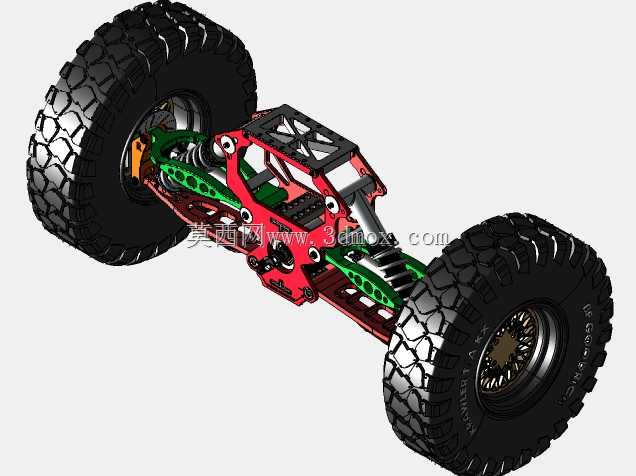

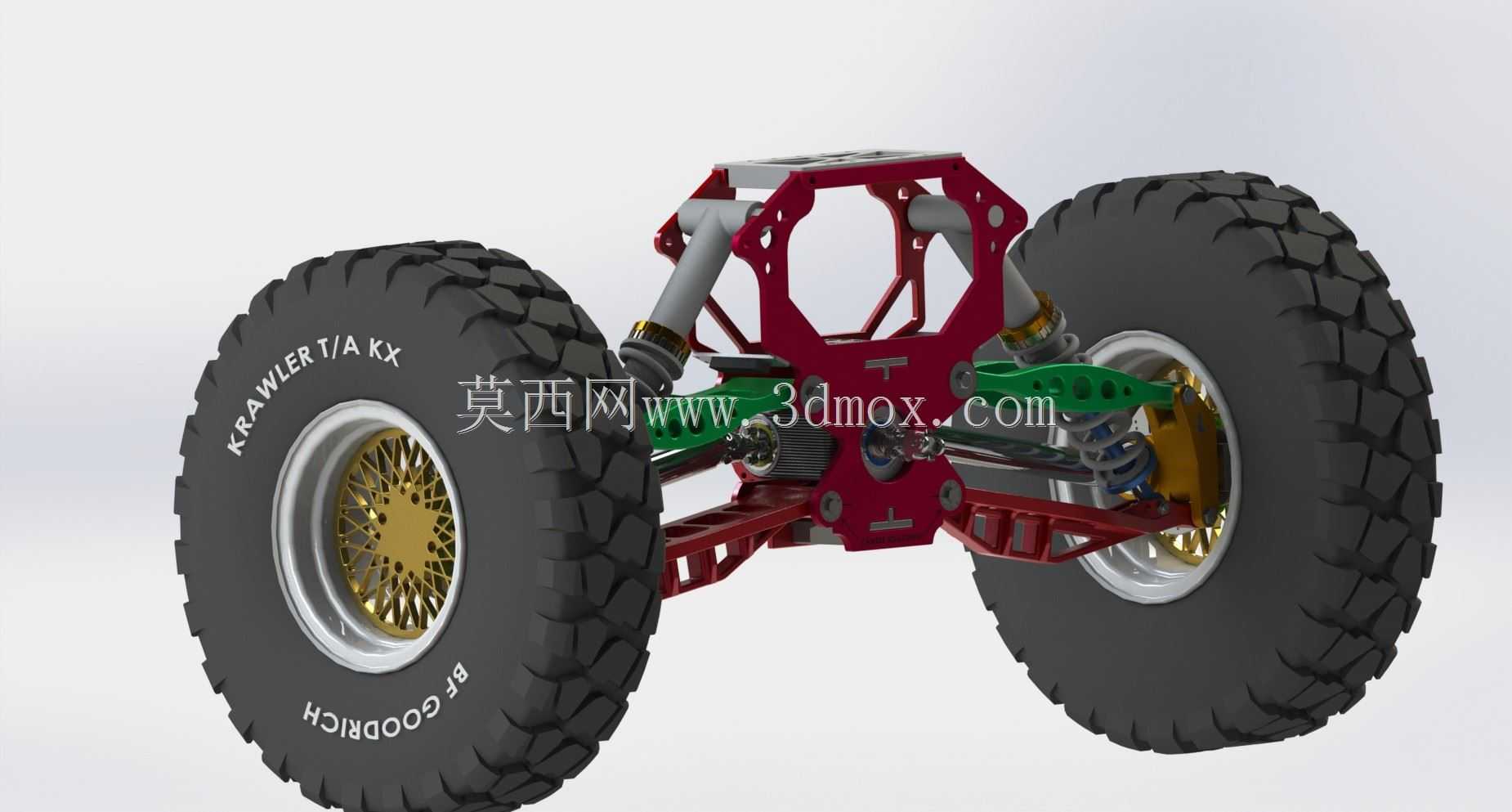

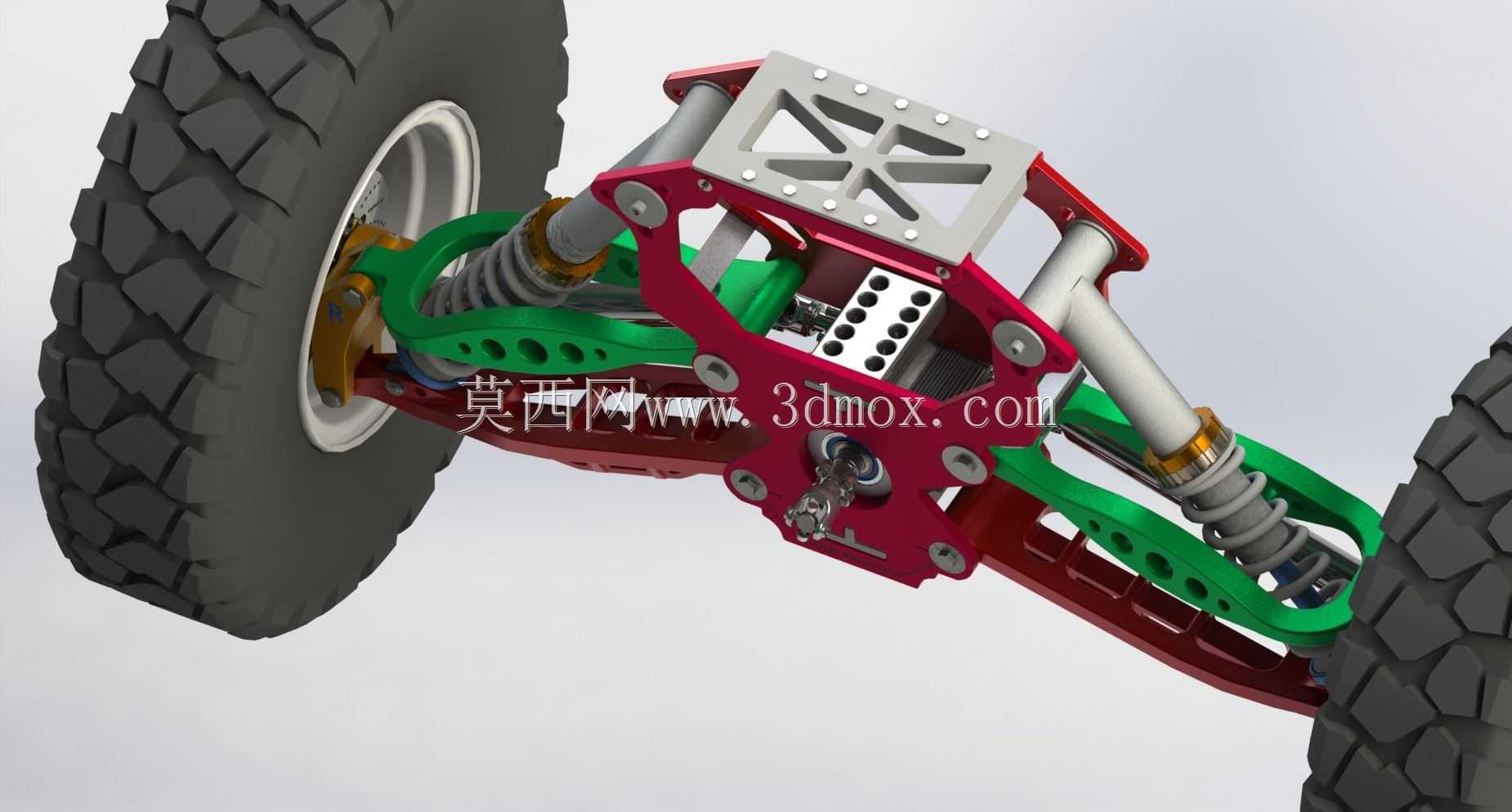

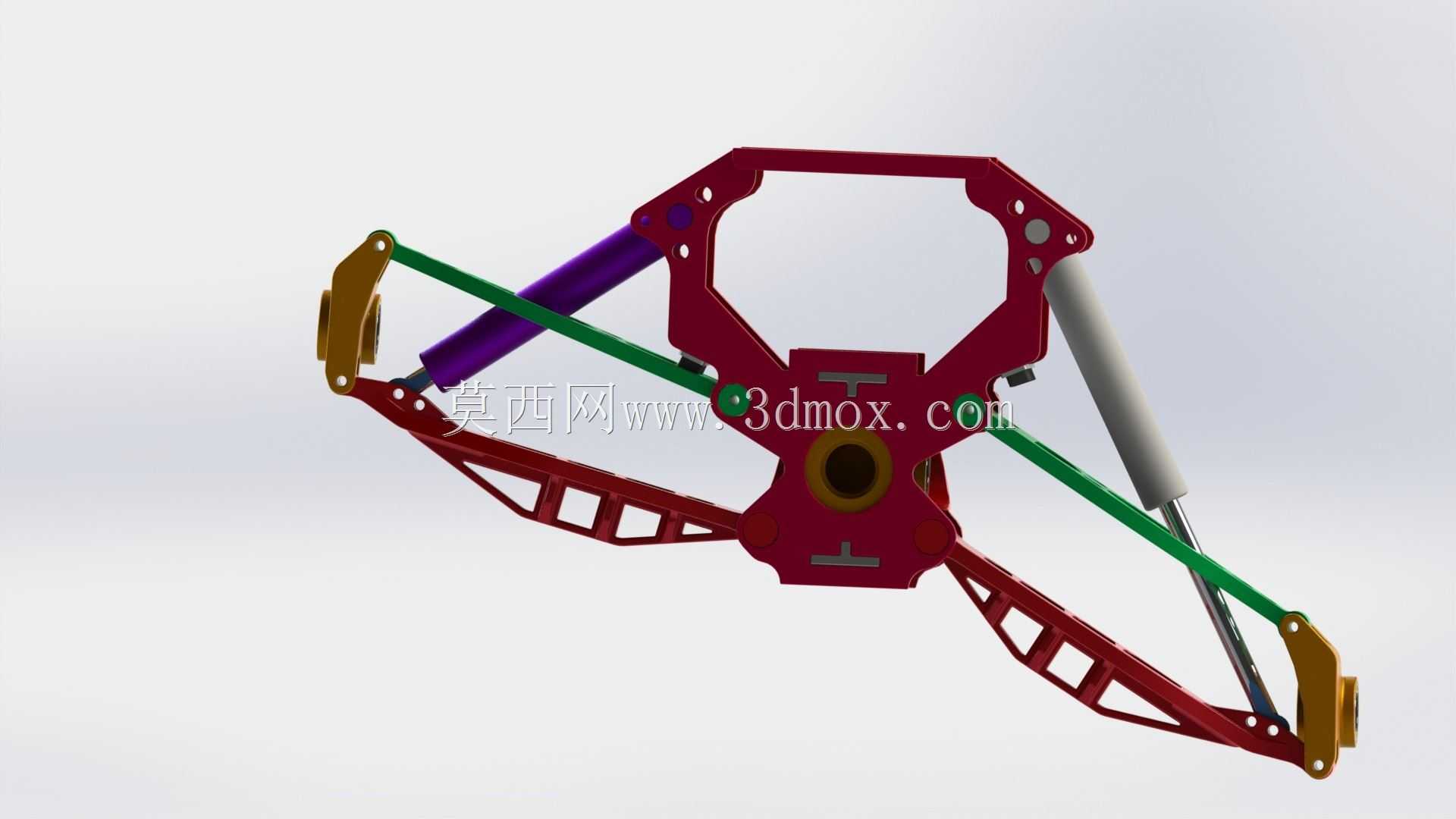

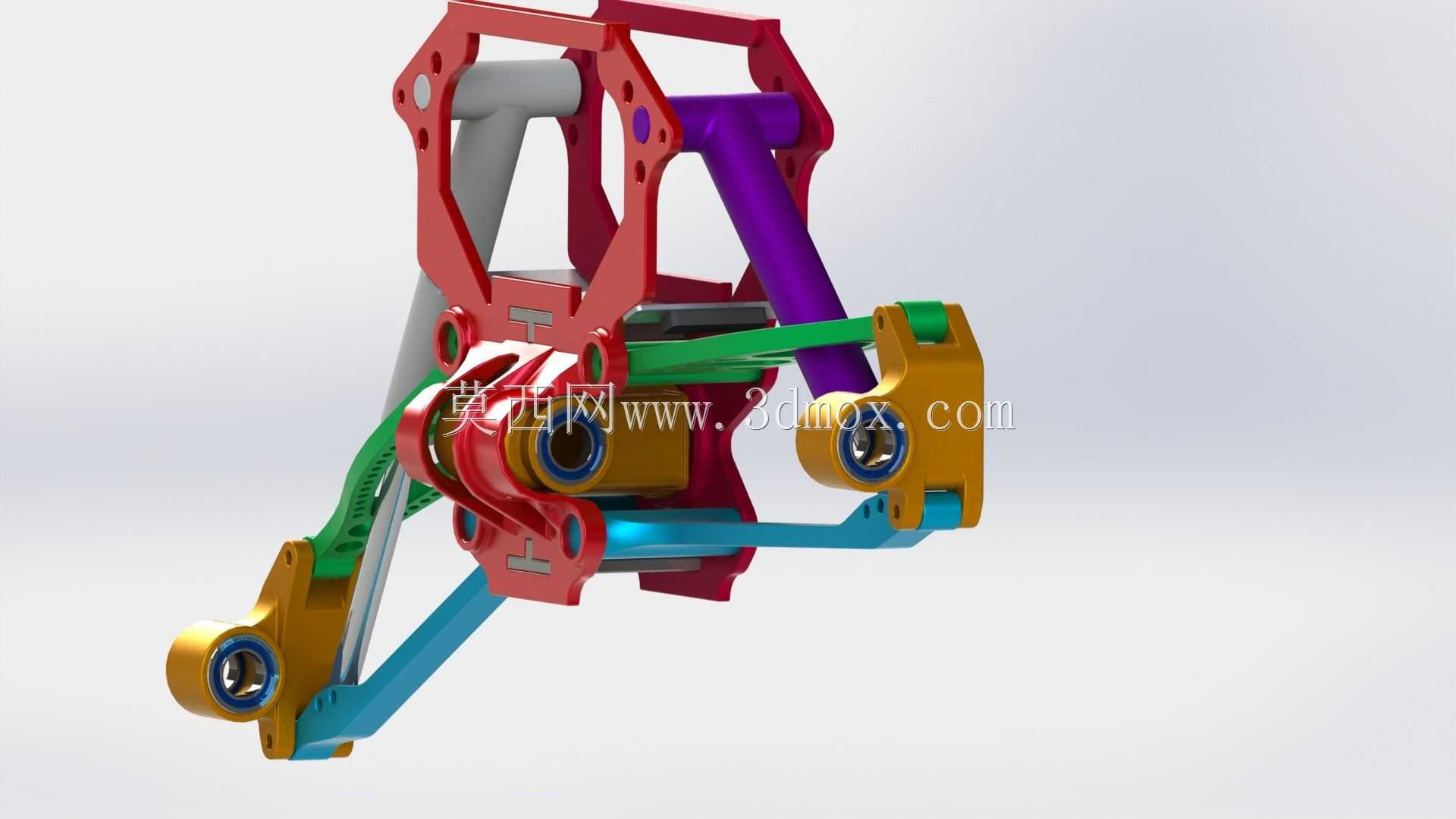

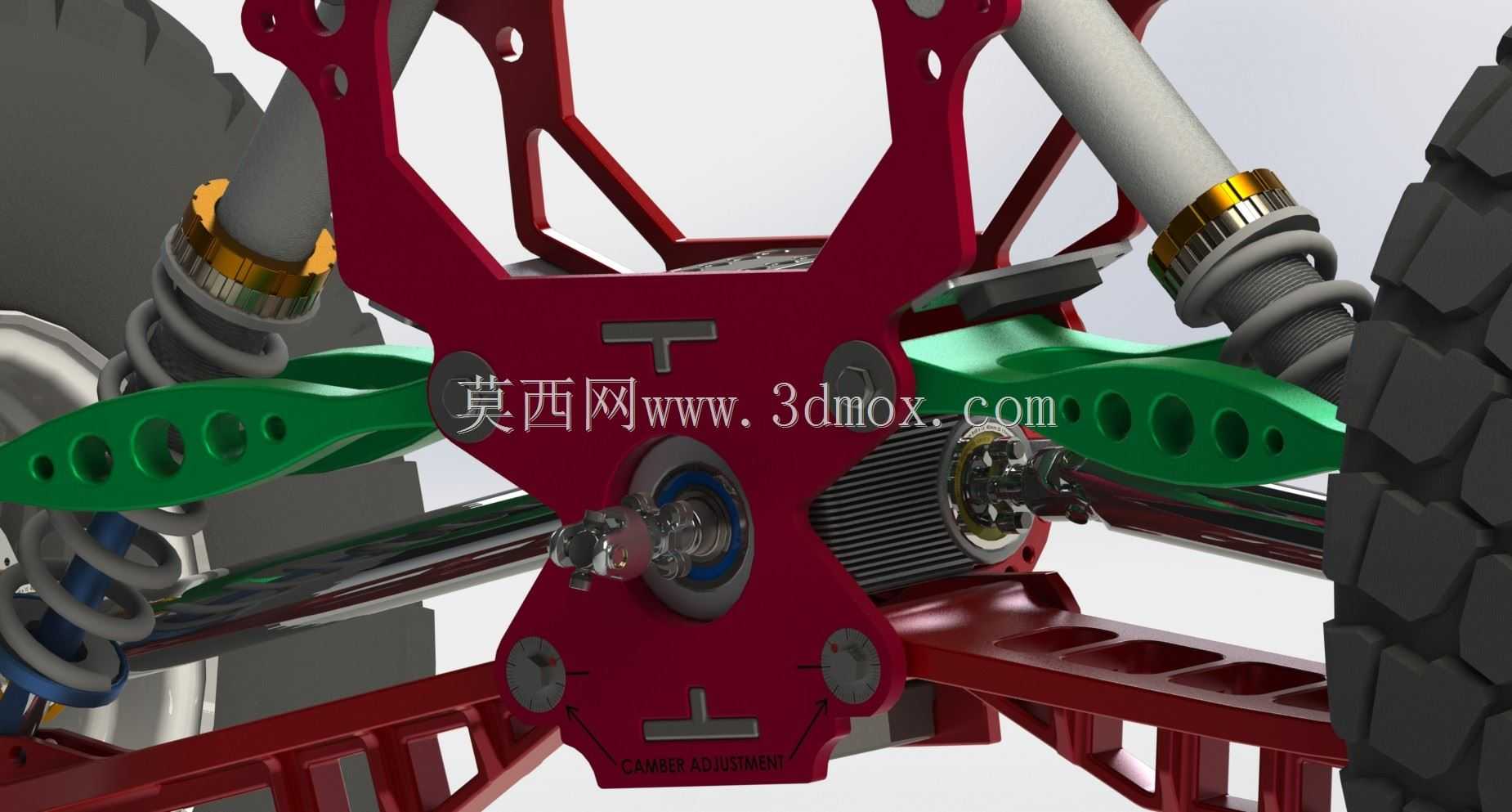

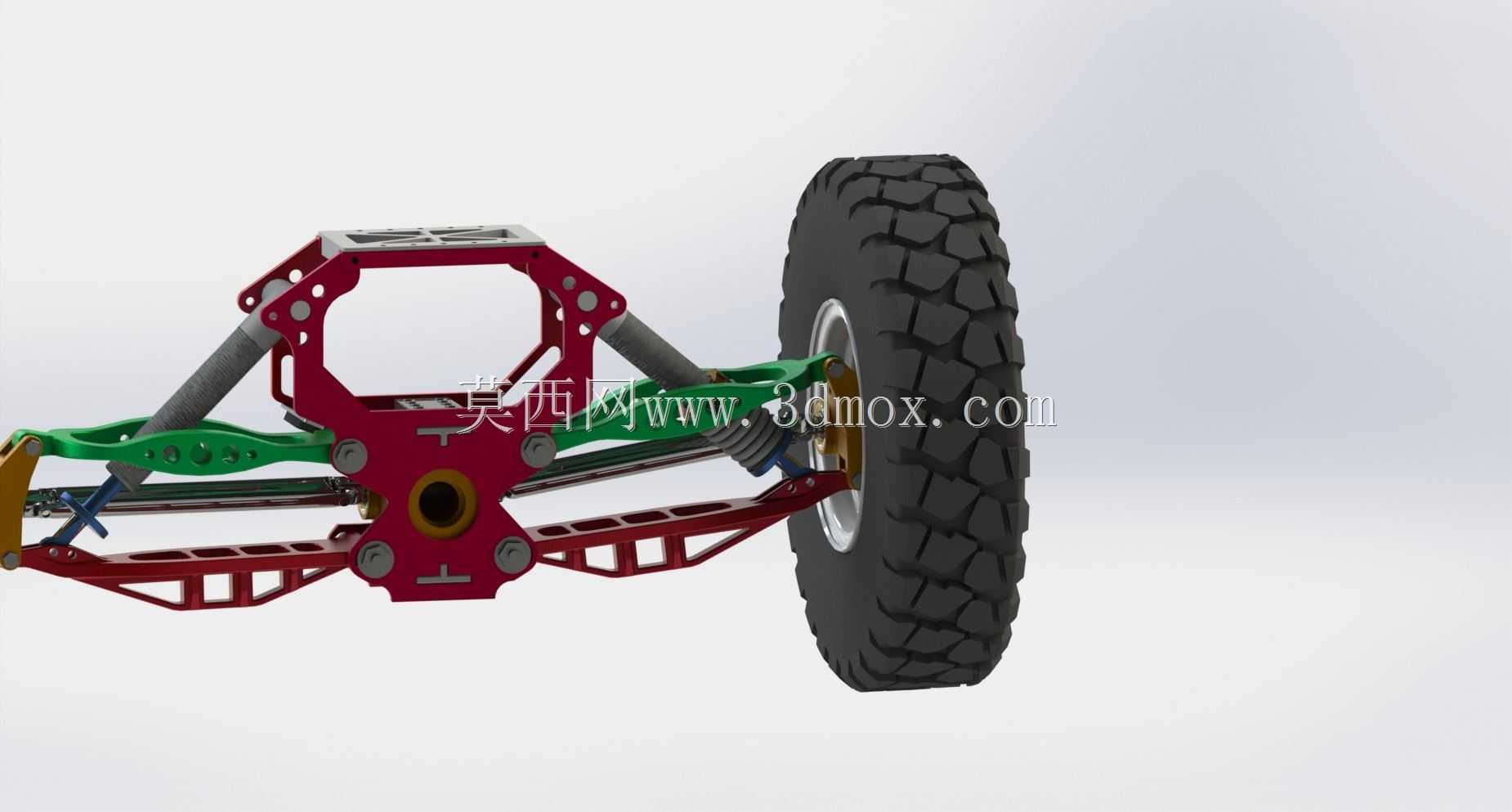

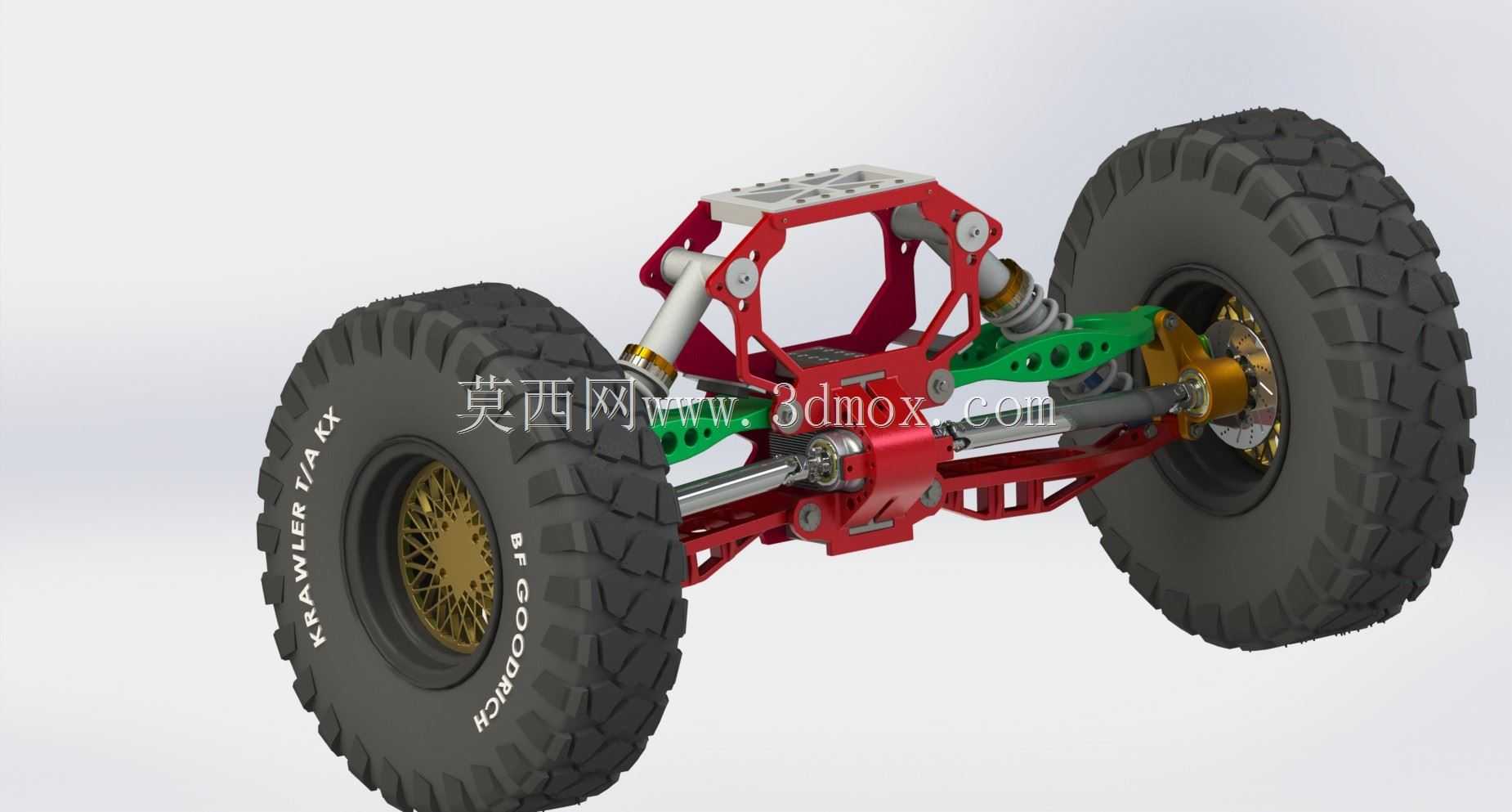

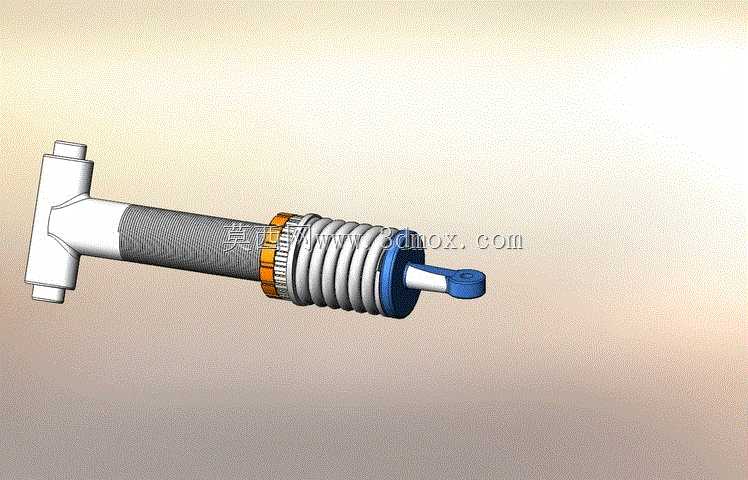

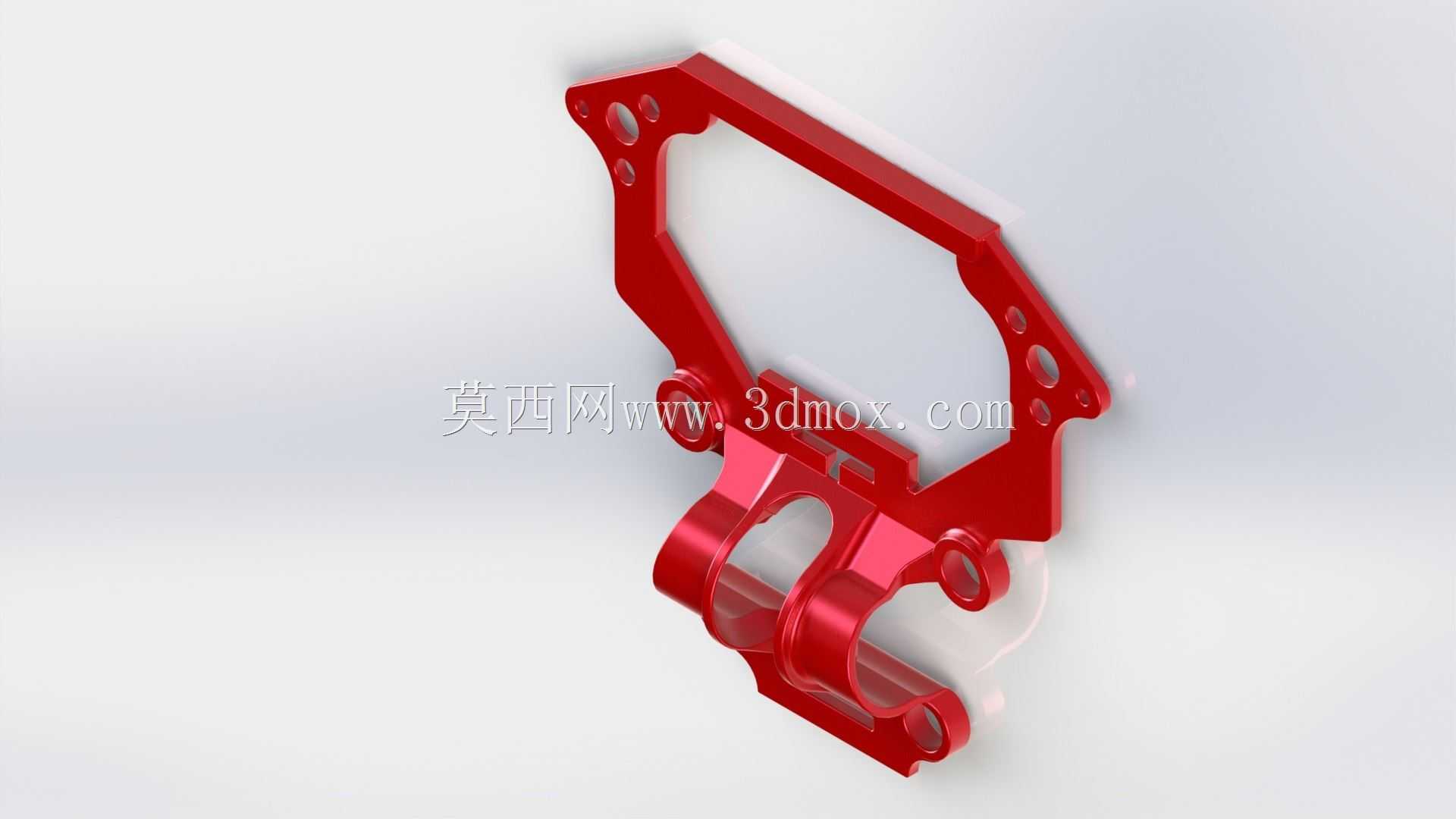

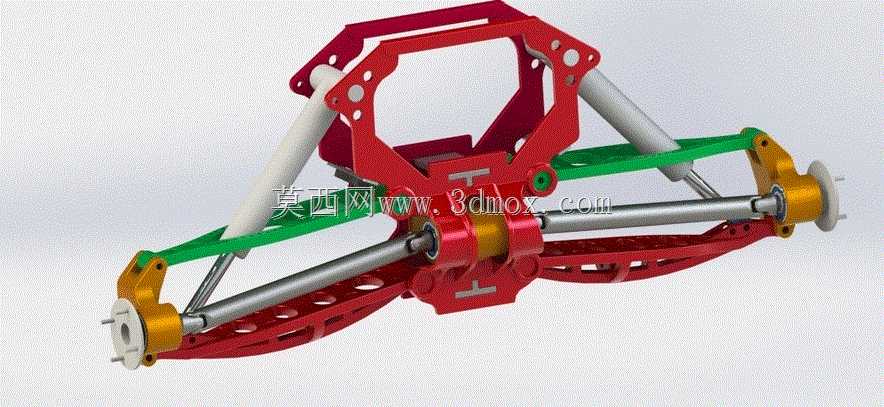

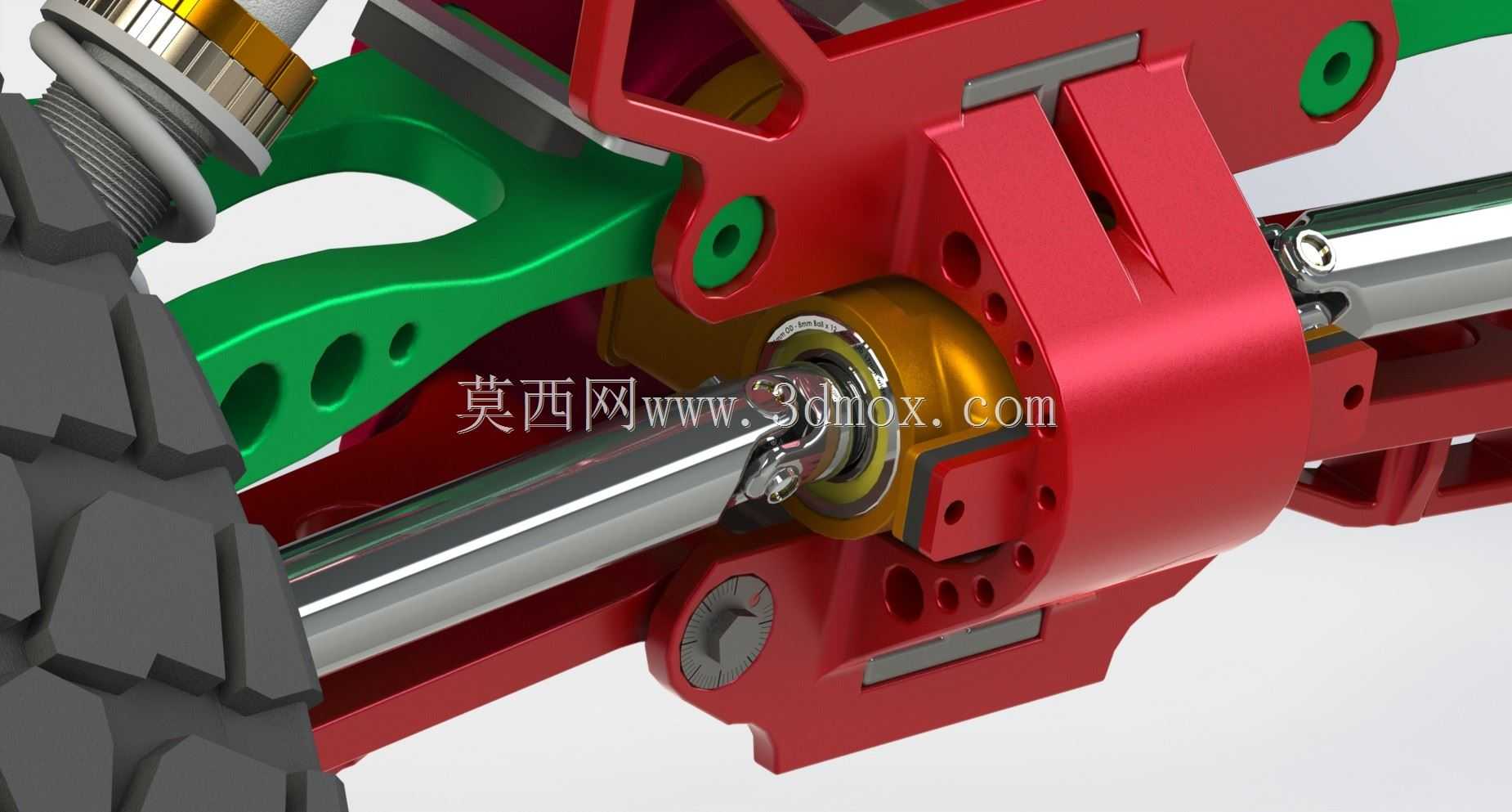

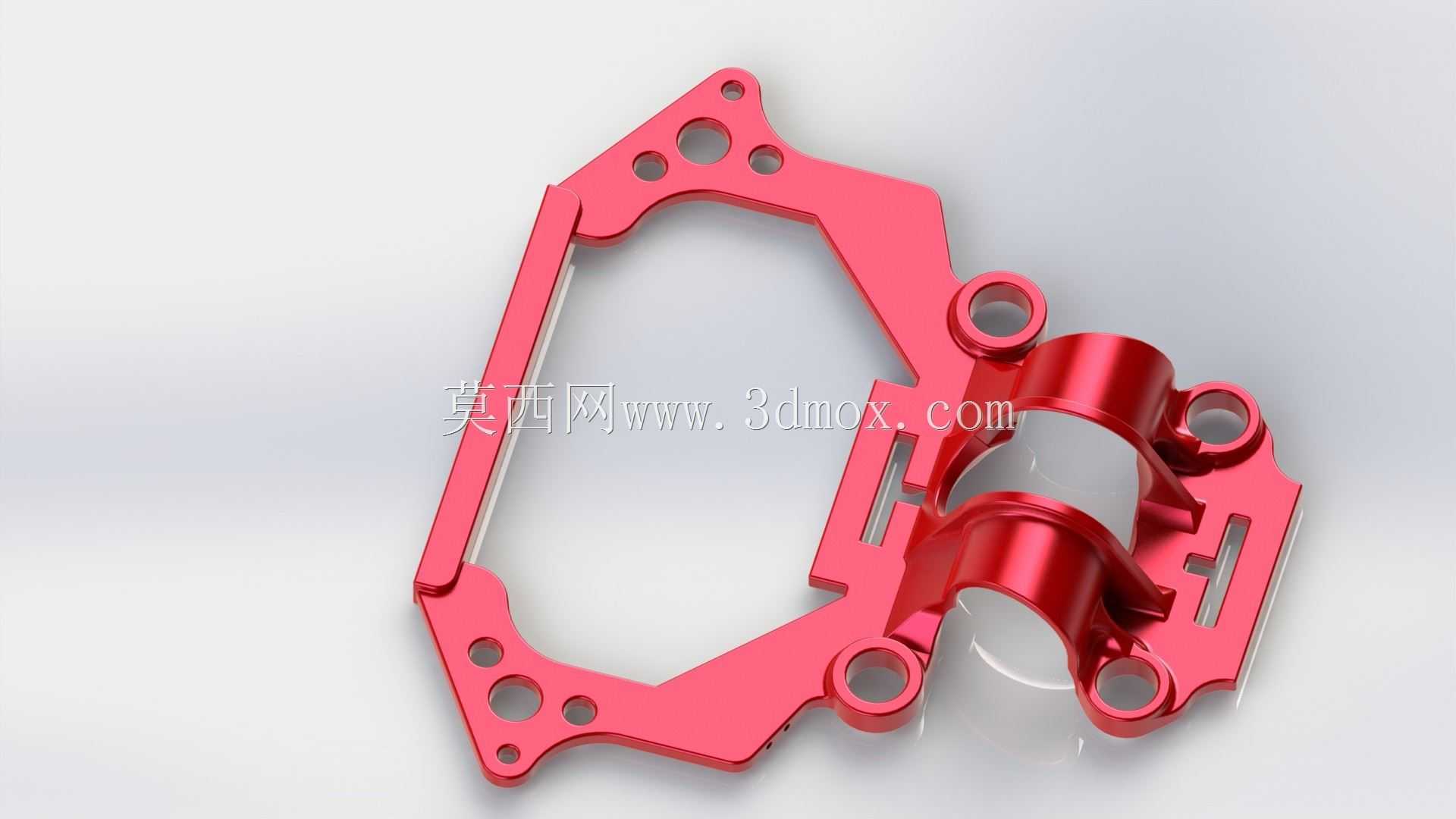

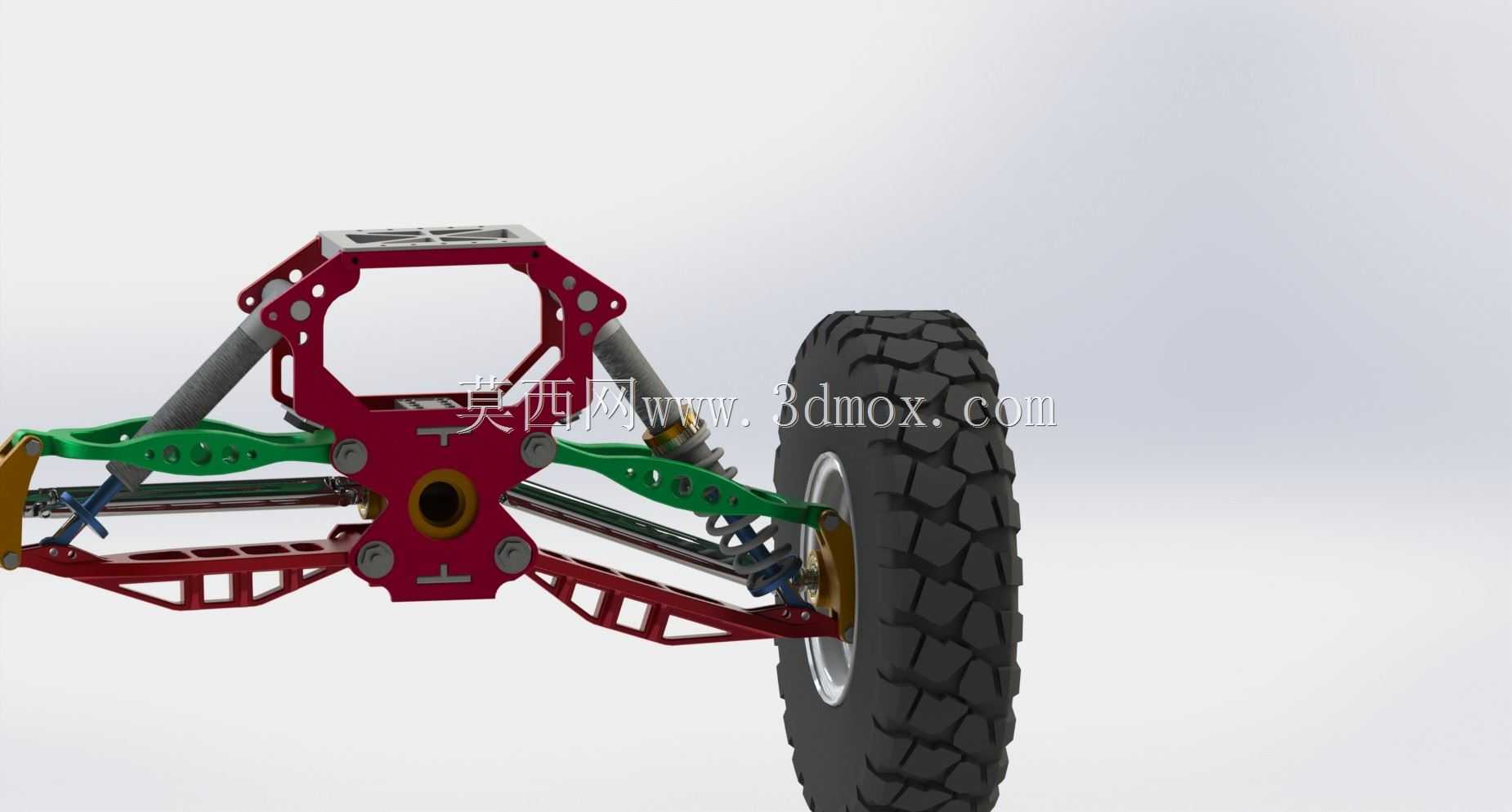

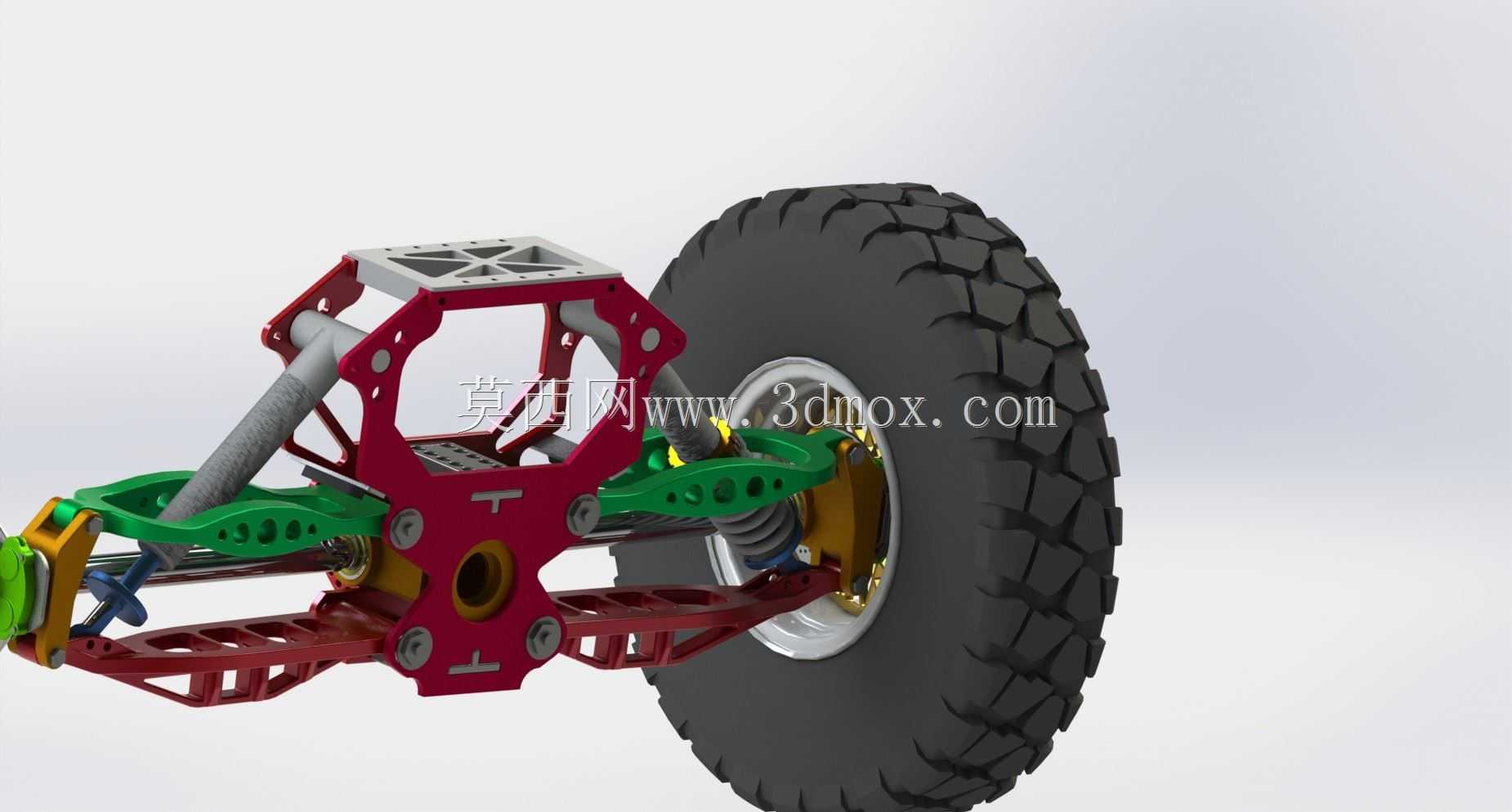

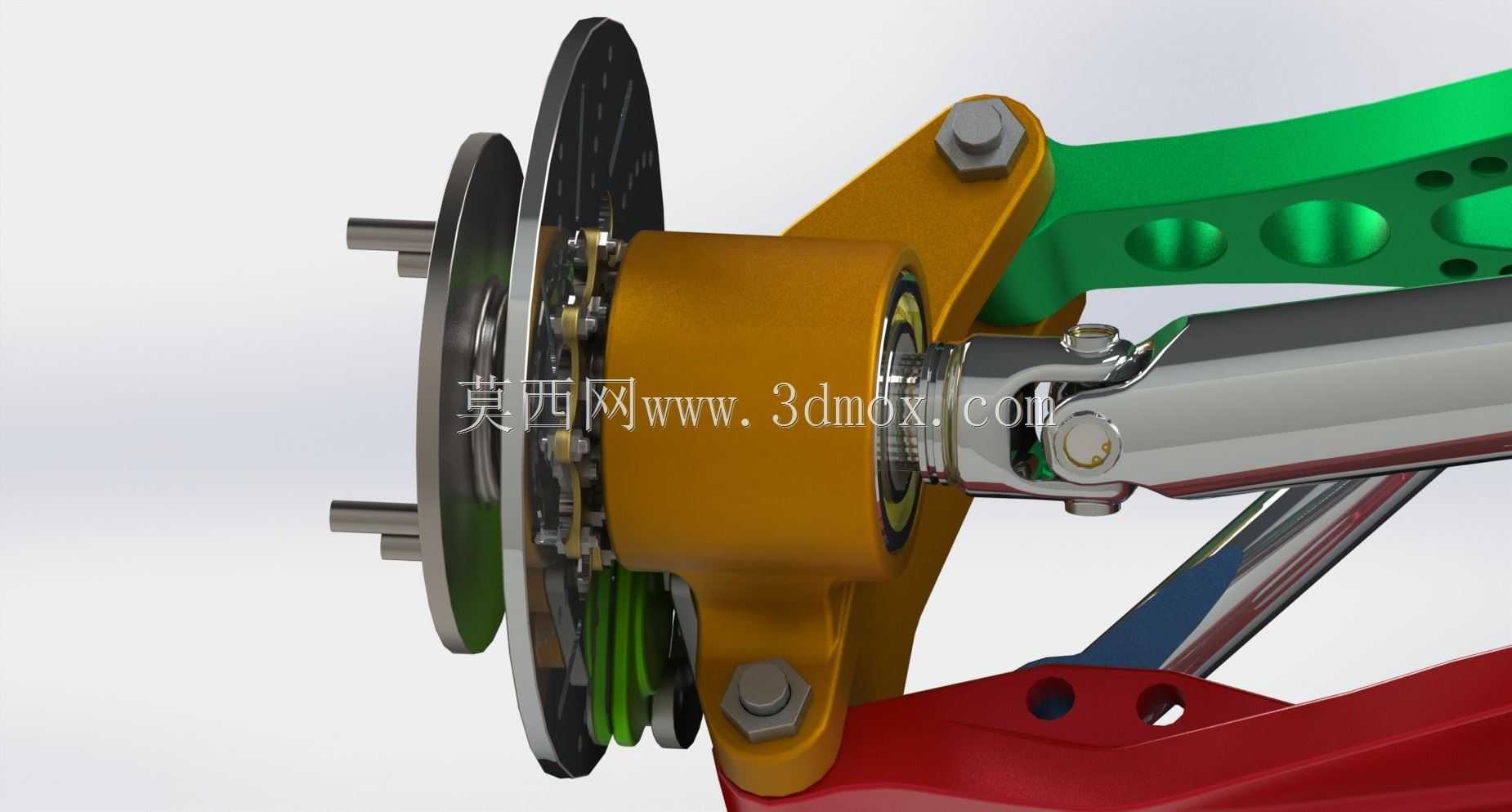

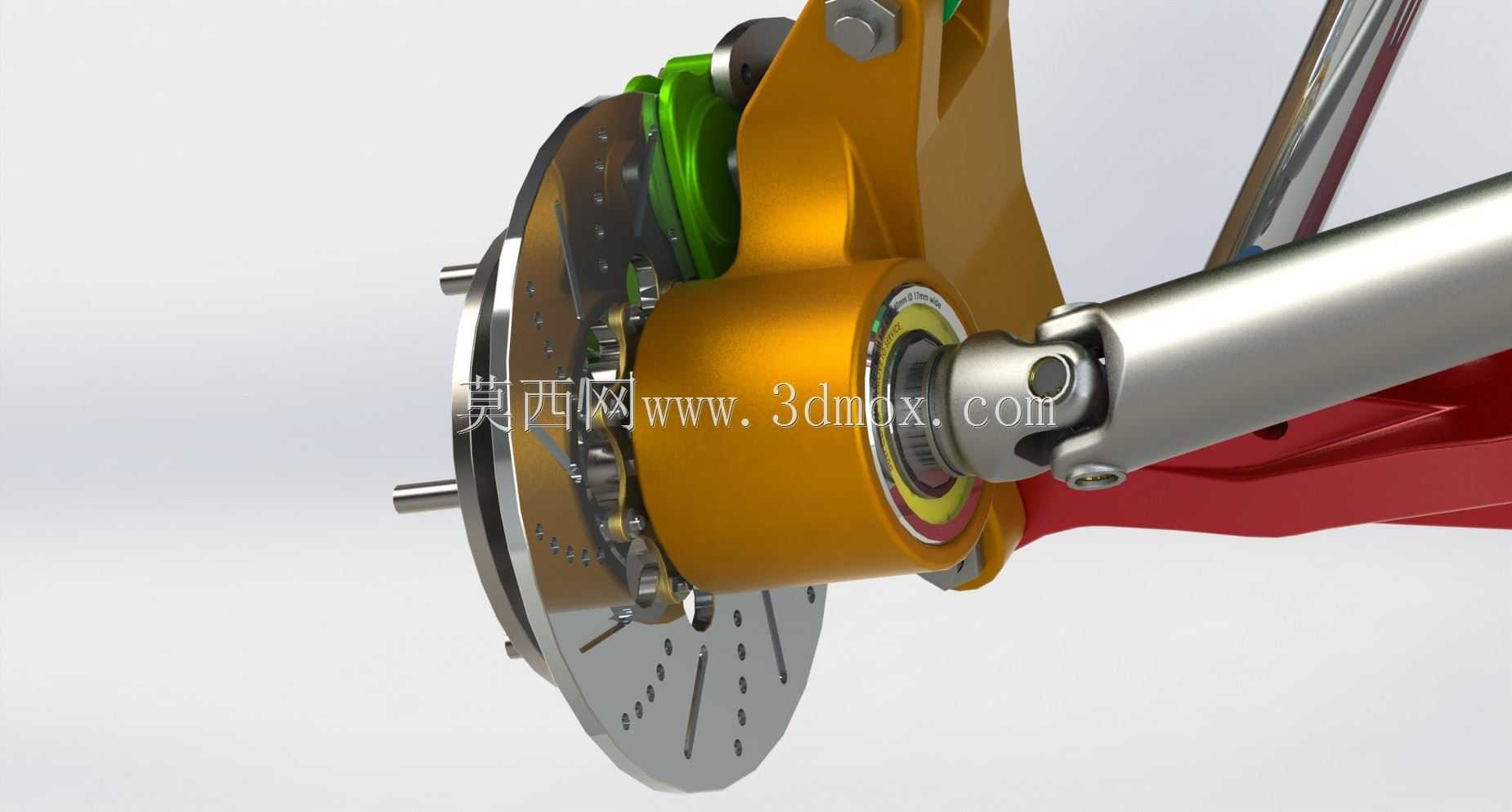

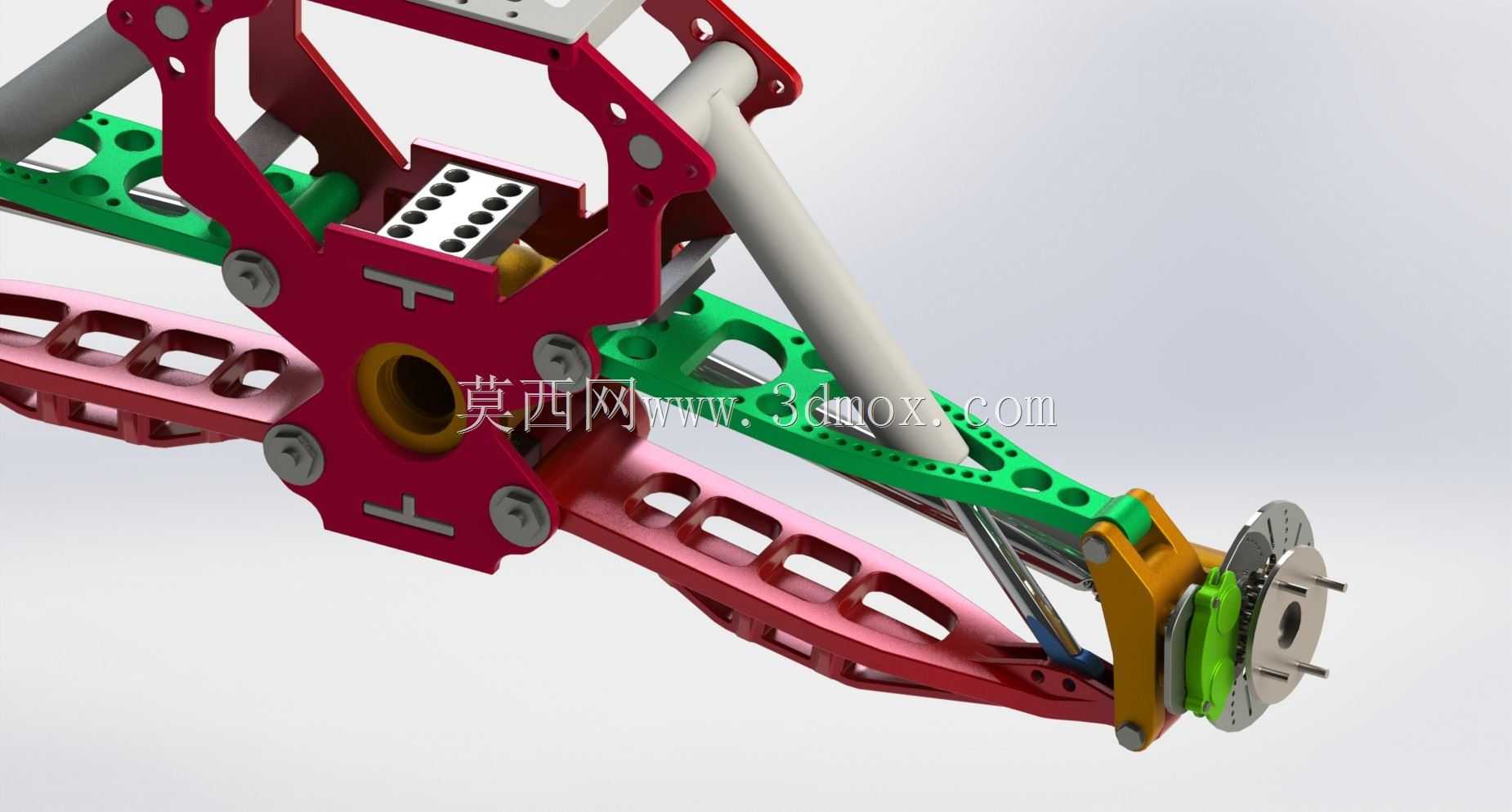

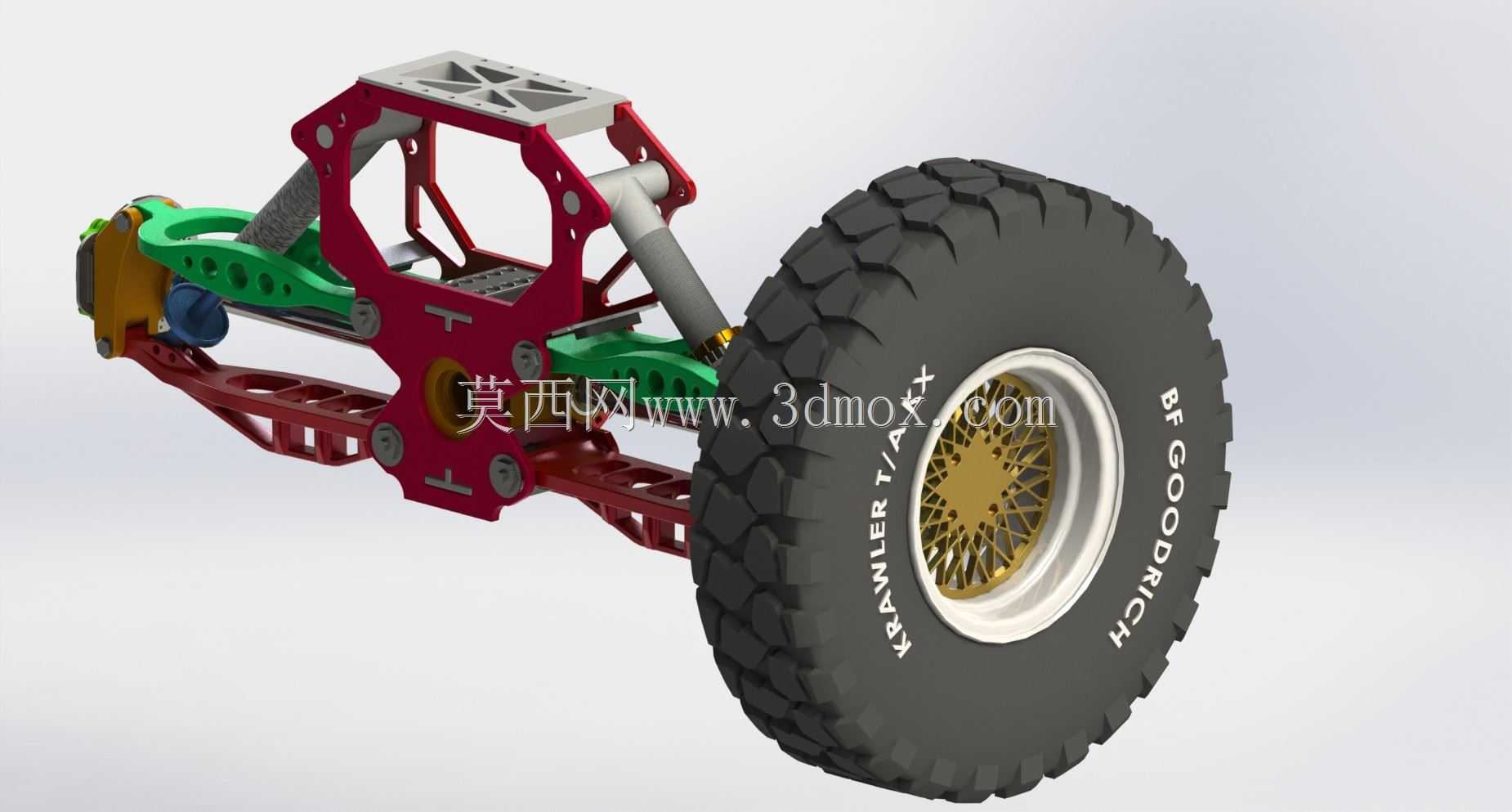

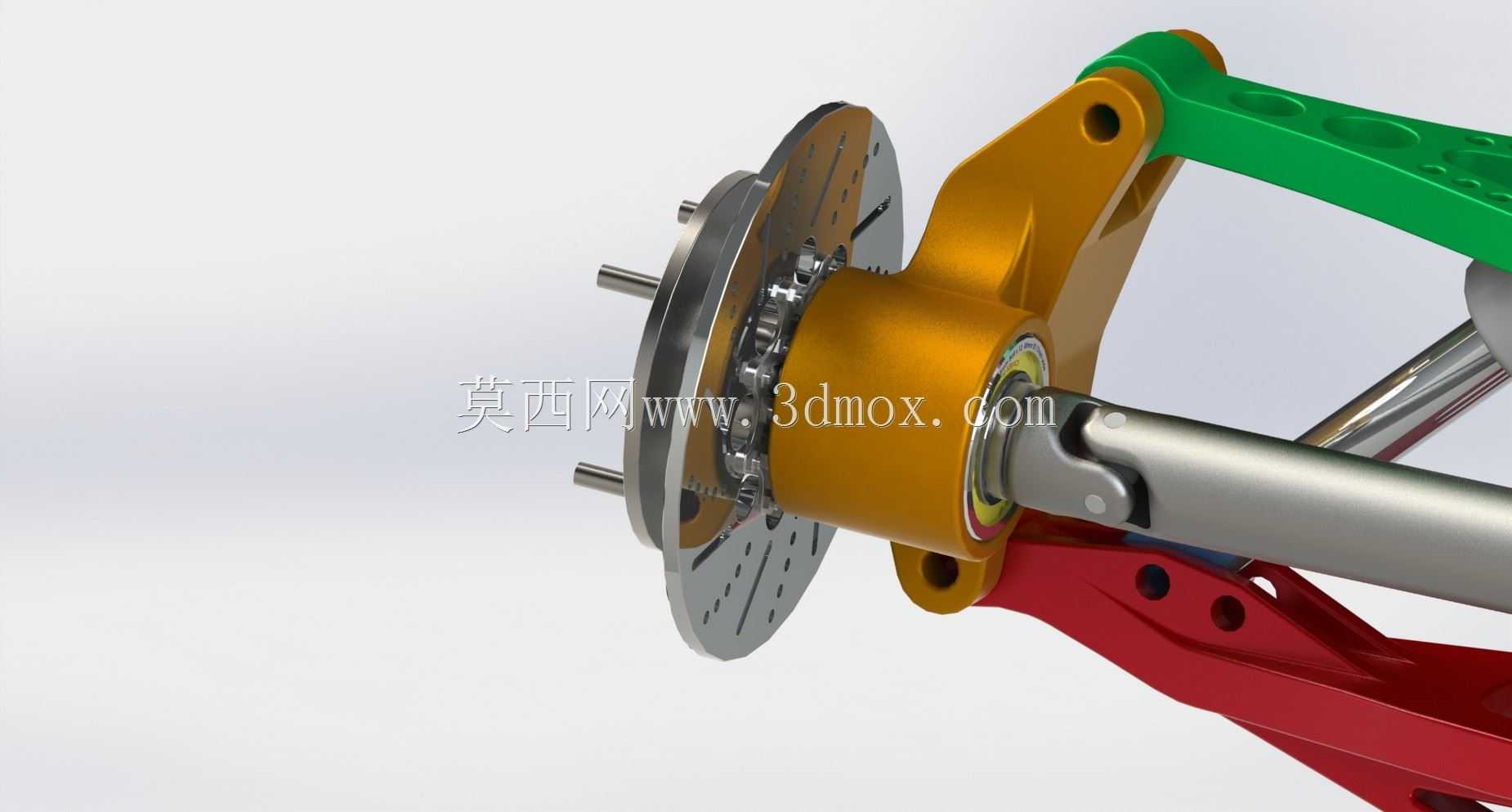

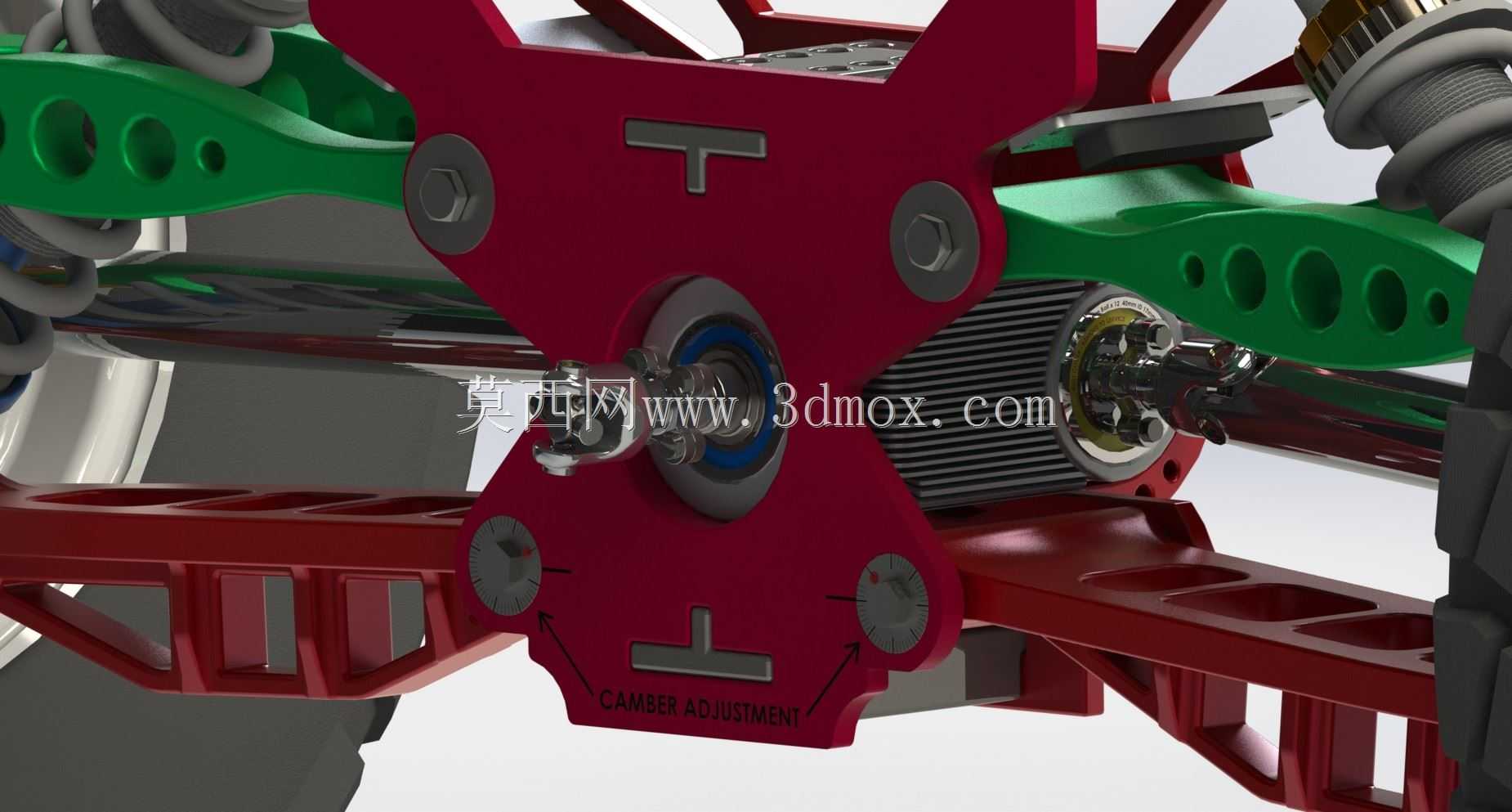

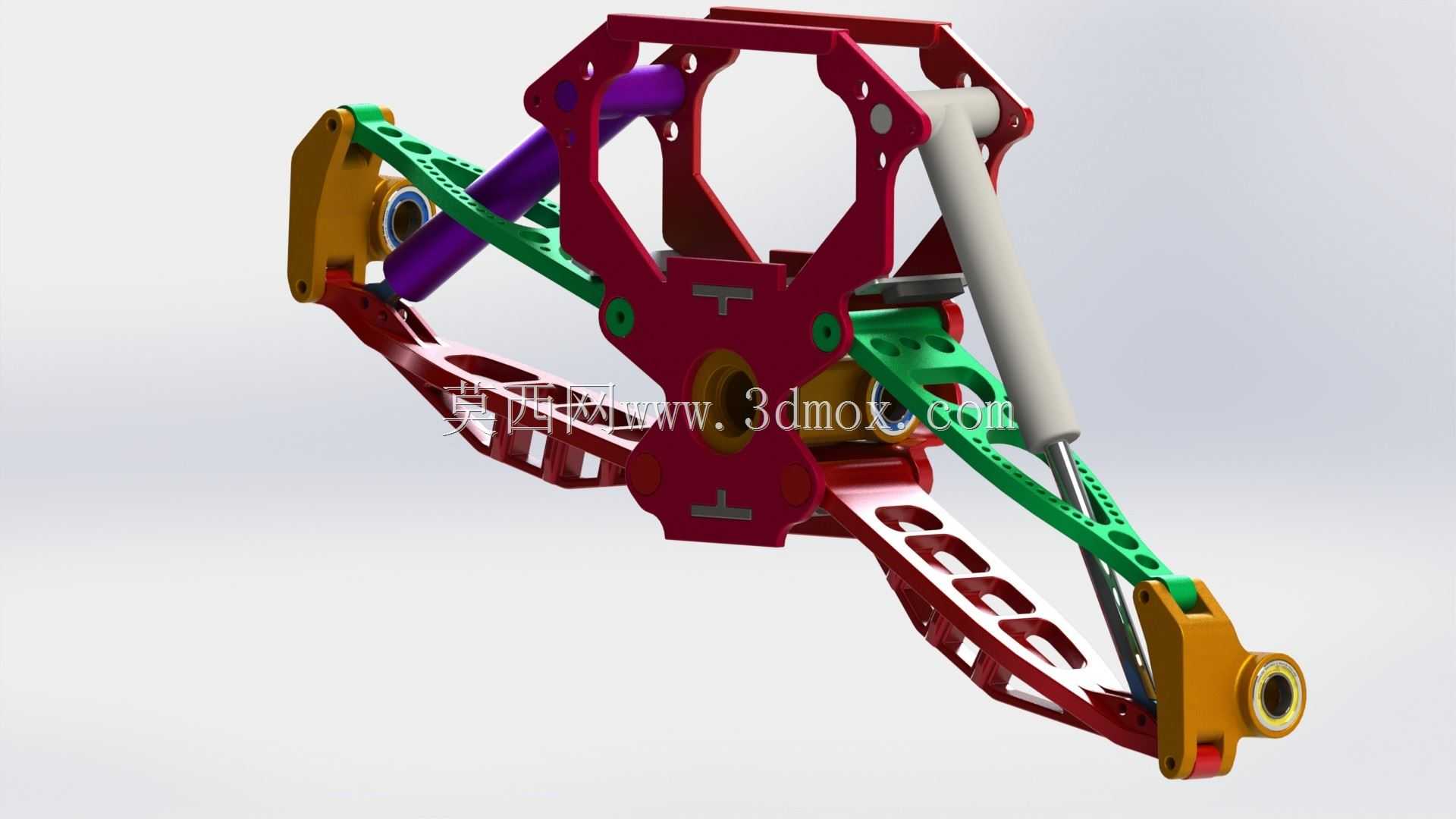

该结构为适配非铺装路面行驶的越野沙丘车后悬挂总成，主要应用于沙漠穿越、户外越野休闲、特种地形作业类小型越野车辆的底盘行走系统，承担着车辆行驶过程中路面冲击缓冲、车轮定位参数保持、行驶稳定性控制的核心作用，能够在沙丘、碎石、沟壑等复杂非铺装路况下，有效过滤路面传递的颠簸冲击力，避免车架直接承受刚性冲击，同时保障车轮与地面的有效贴合，提升车辆在松软、起伏地形下的抓地力与操控极限。从功能特性来看，该后悬挂采用多连杆配合减震支撑的结构布局，红色主安装基座为核心承载构件，通过多组镂空减重设计在保证结构强度的前提下降低了簧下质量，两侧绿色摆臂负责车轮的横向定位与导向，银色传动半轴贯穿悬挂中心传递动力，两端金色轮毂连接座直接与车轮轮毂适配，斜向布置的减震支撑构件可根据行驶冲击动态调整伸缩行程，兼顾了支撑刚性与缓冲韧性，能够在车辆飞跃落地、高速冲坡、急转向等极限工况下保持结构稳定性，避免车轮定位参数发生大幅偏移。设计思路上，该悬挂充分考虑了沙丘车的轻量化与高强度需求，主承载部件采用框架式镂空结构，在应力集中的安装点位做了加厚与加强筋设计，各连接铰点预留了润滑与调整间隙，可根据不同载重与使用场景调整悬挂预紧力与减震阻尼，整体结构采用模块化设计，各构件可单独拆卸更换，降低了后期维护成本。安装边界方面，该后悬挂的主基座通过多点位螺栓与车架后部纵梁直接连接，安装孔位采用标准化间距设计，可适配多数同级别小型越野沙丘车的车架接口，两侧轮毂连接座的法兰尺寸符合通用越野小车轮毂安装标准，横向安装宽度可根据轮距需求通过调整摆臂长度适配，减震构件的安装角度预留了调整空间，可根据不同使用场景的减震需求更换不同行程与阻尼的减震部件，整体结构在保证安装通用性的同时预留了充足的改装调整空间，能够满足不同用户的个性化使用需求。
