多规格带挂钩拉伸弹簧结构设计

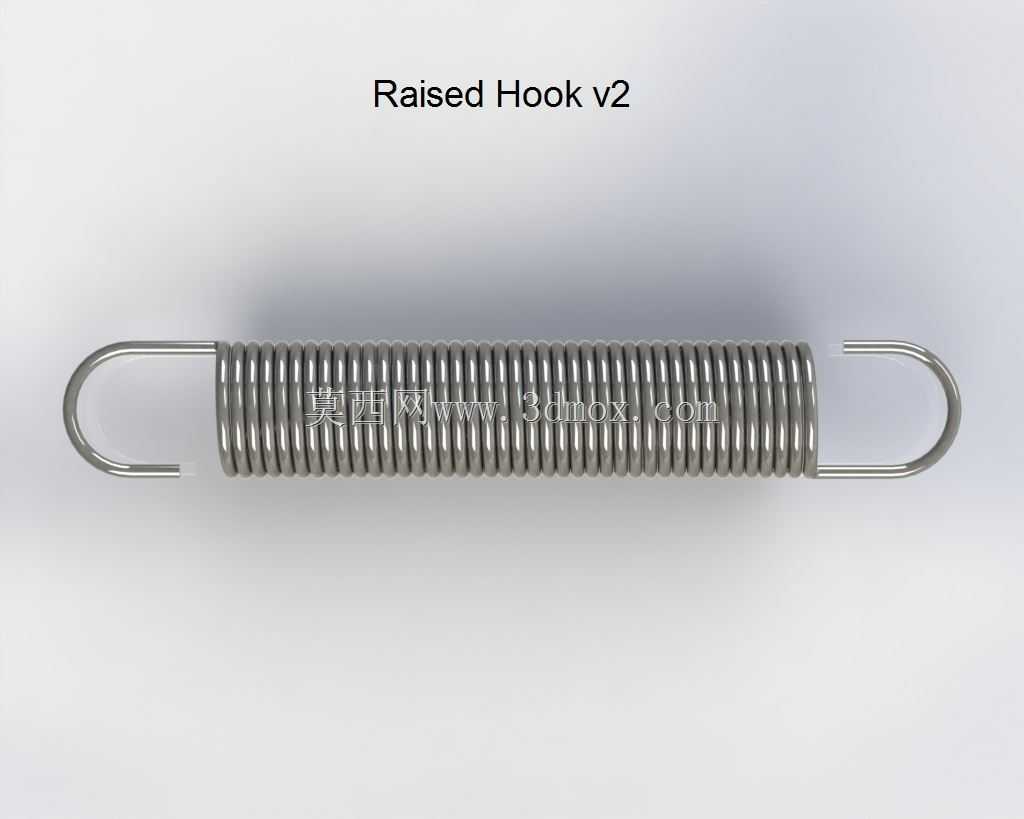

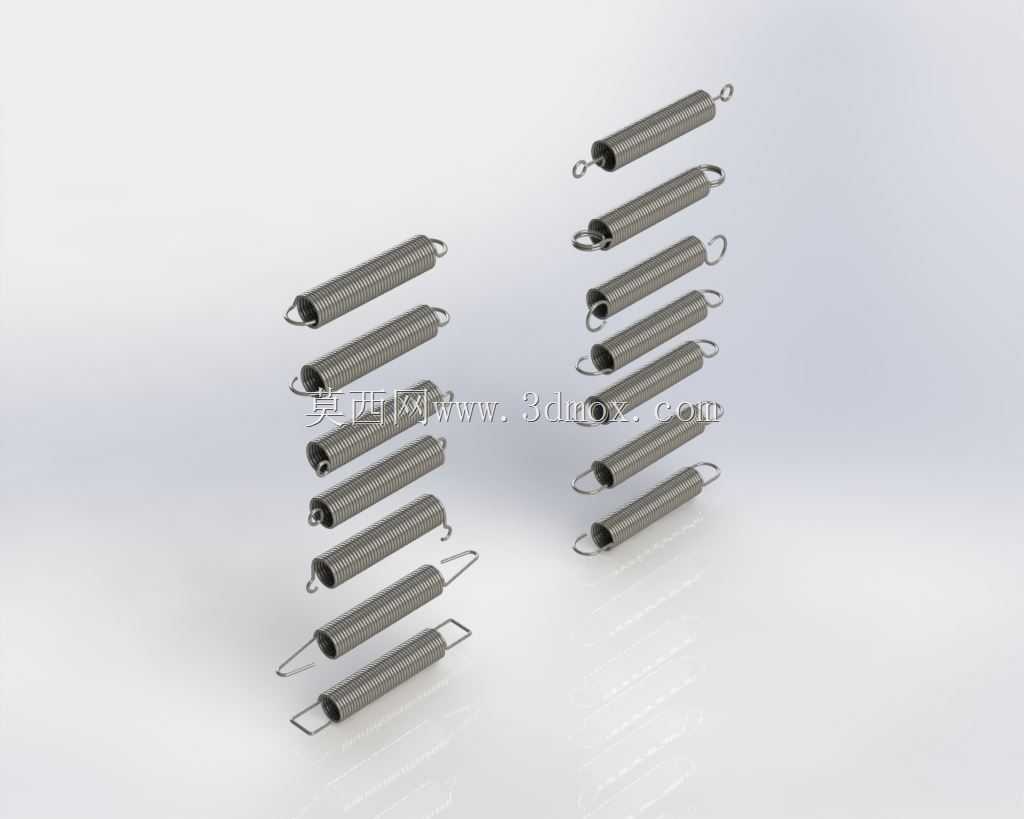

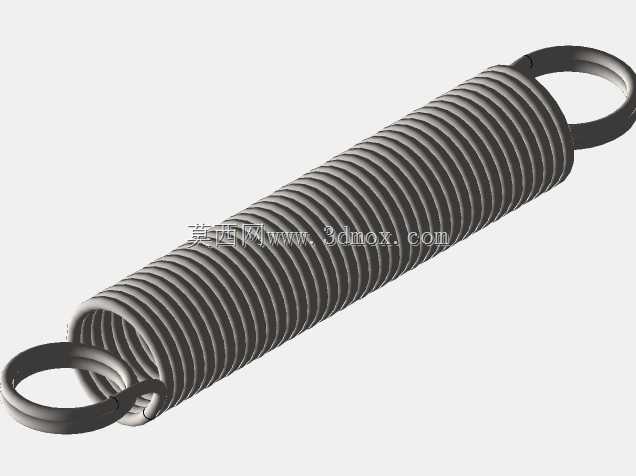

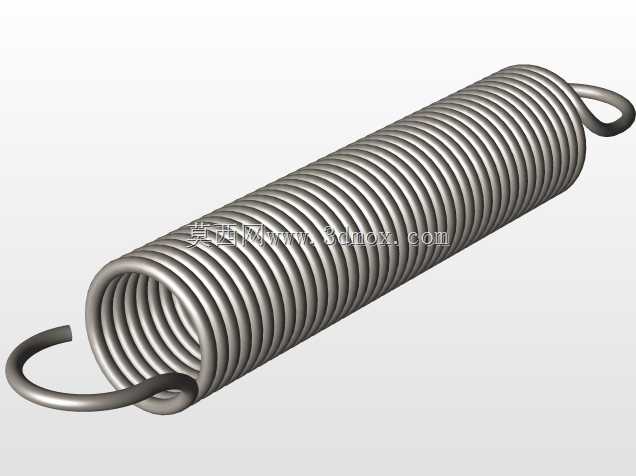

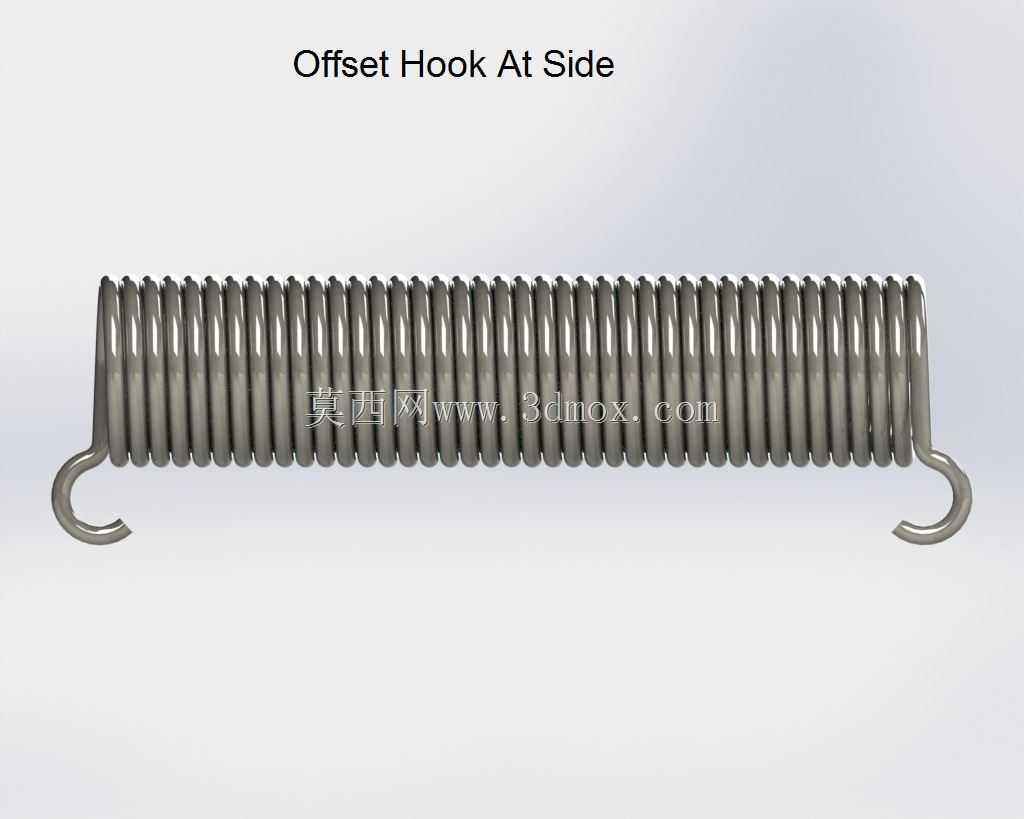

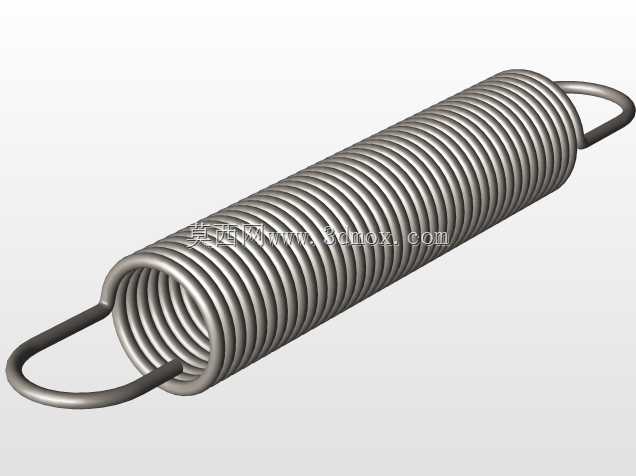

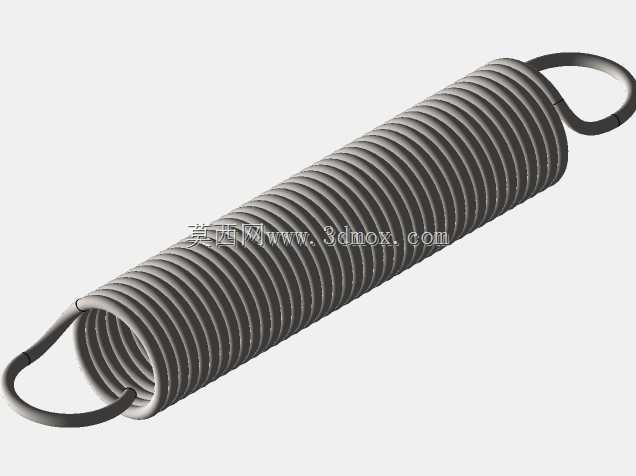

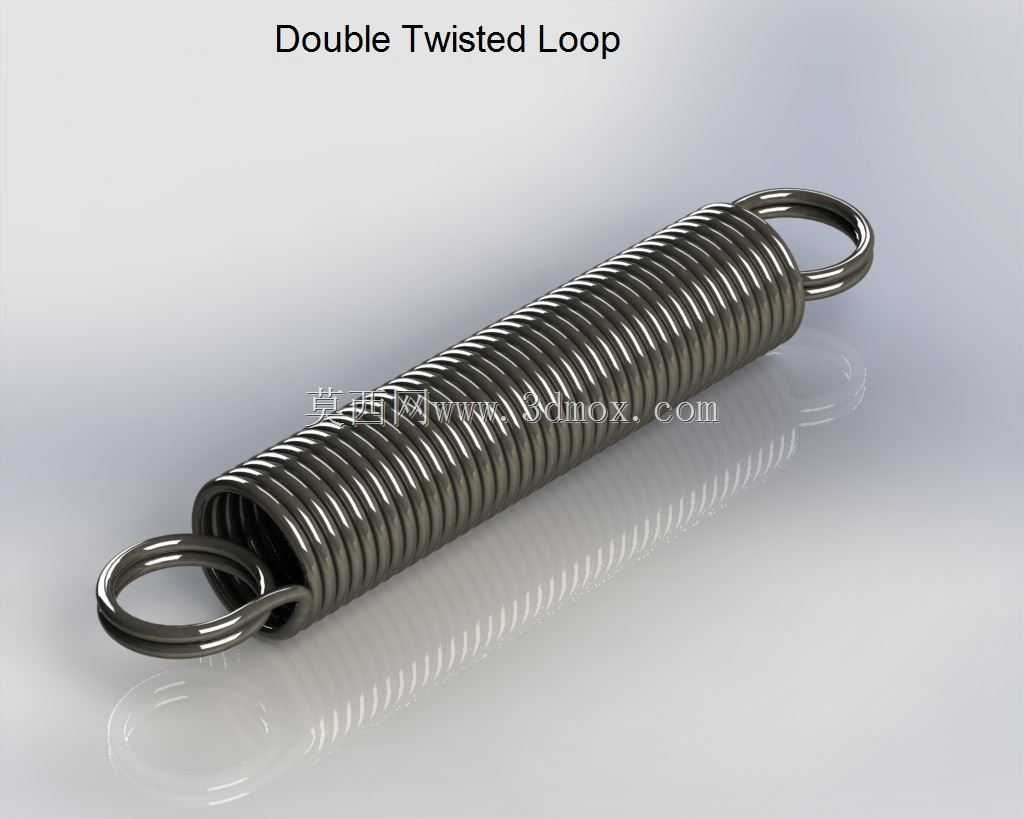

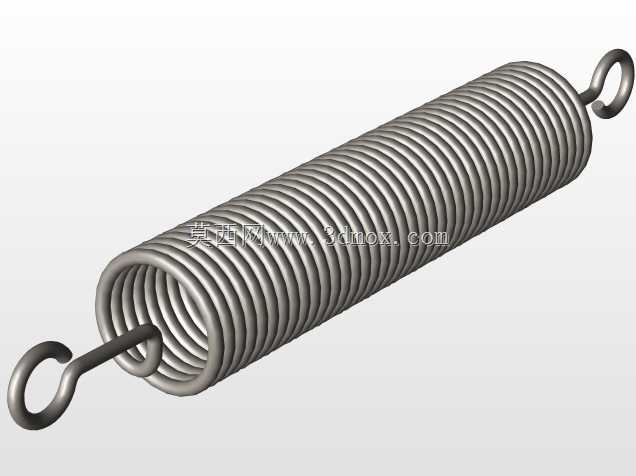

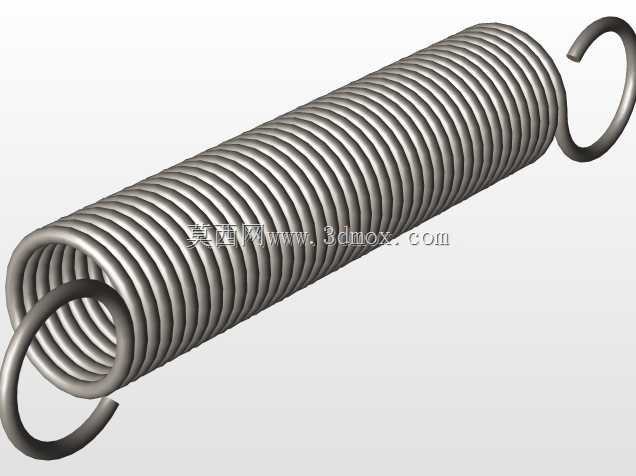

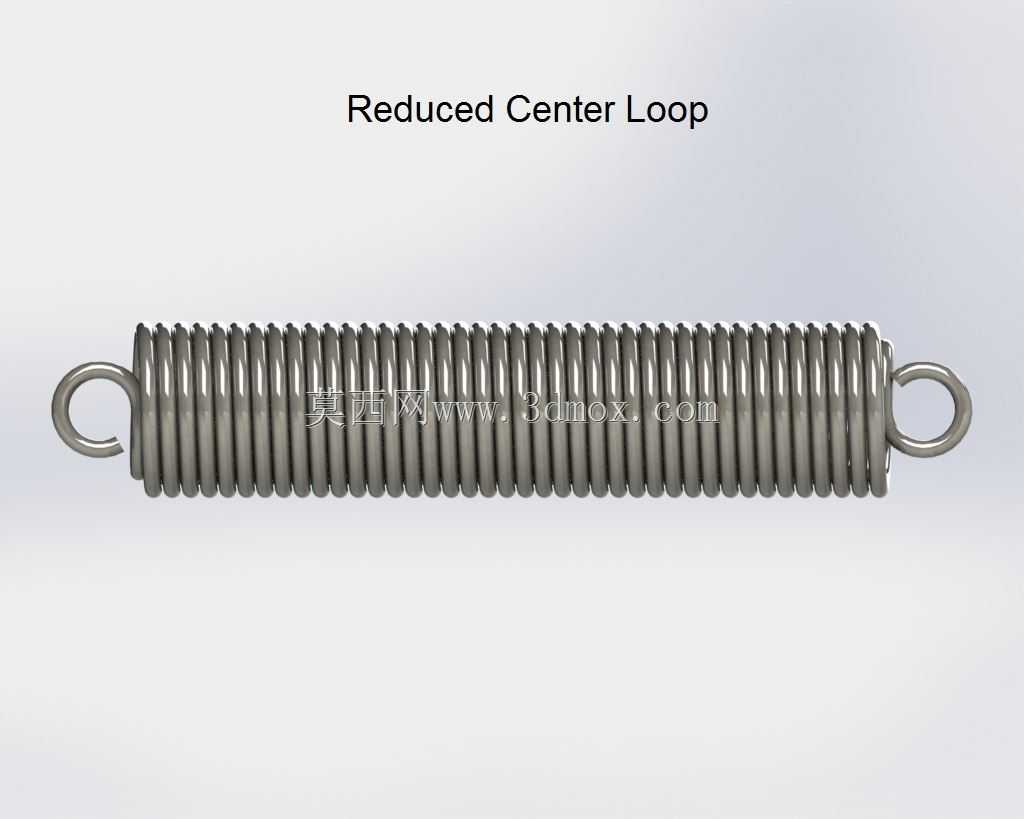

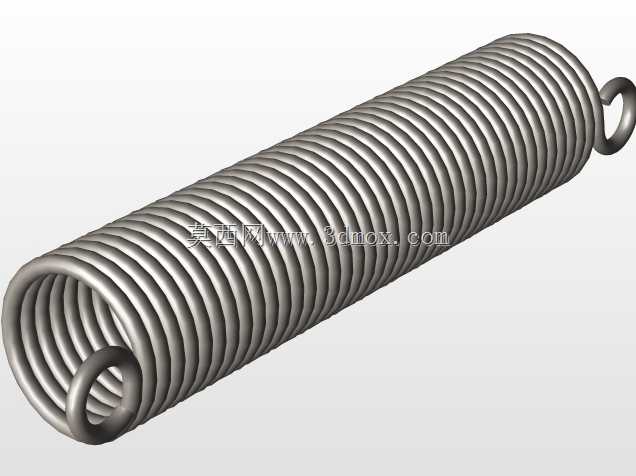

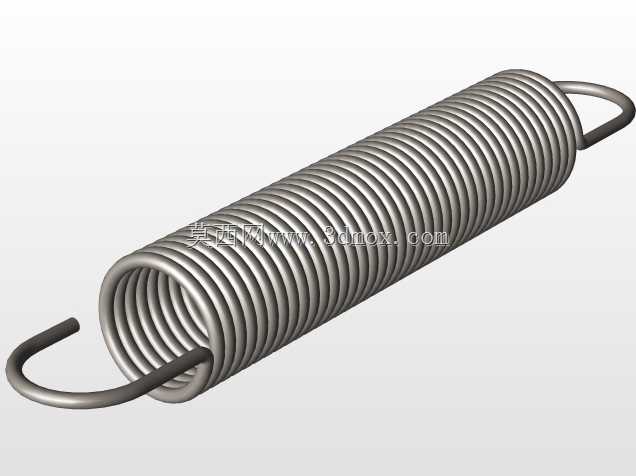

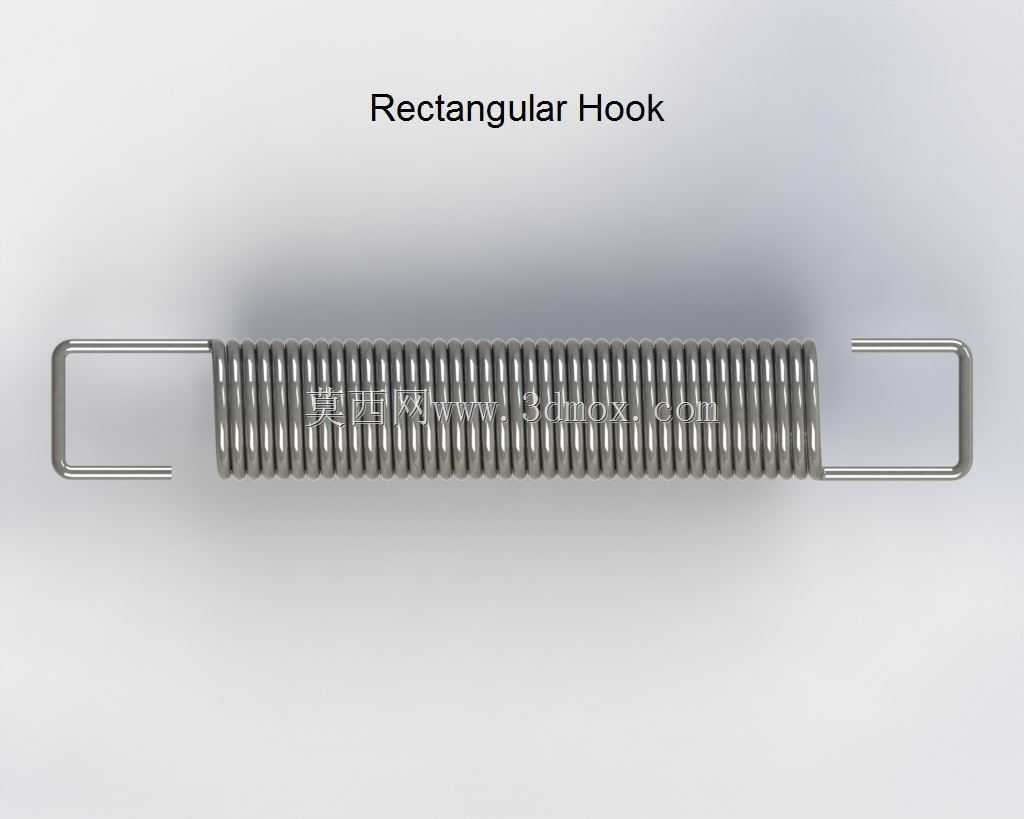

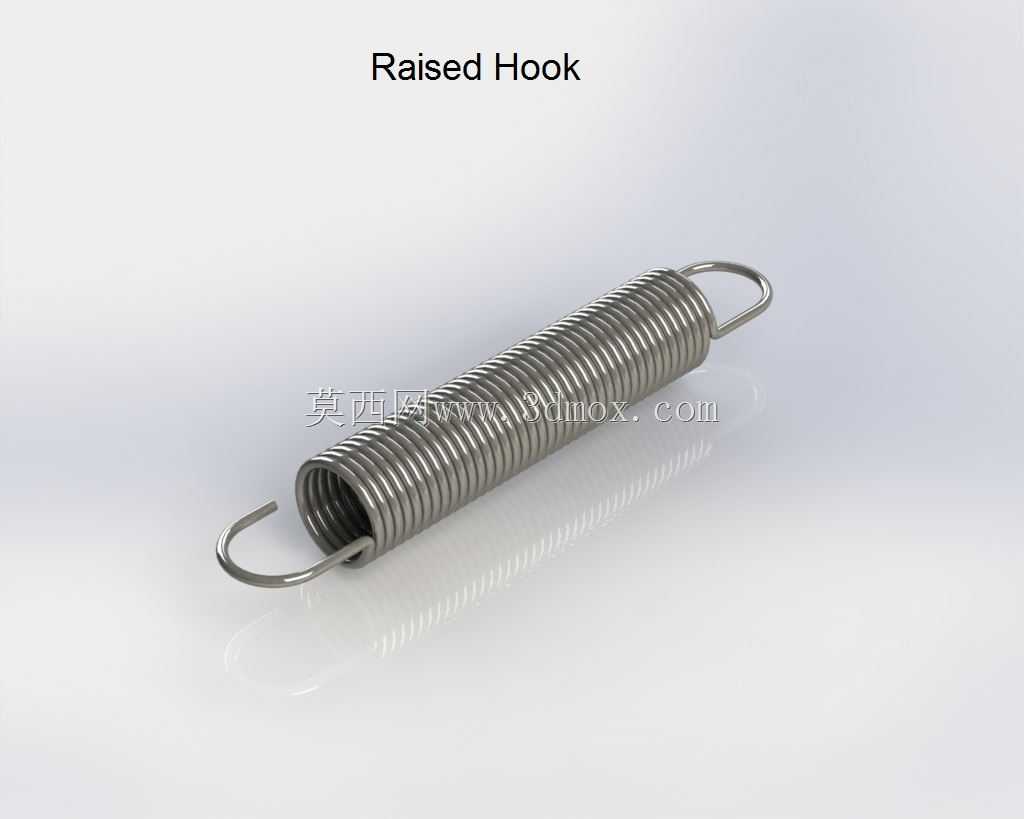

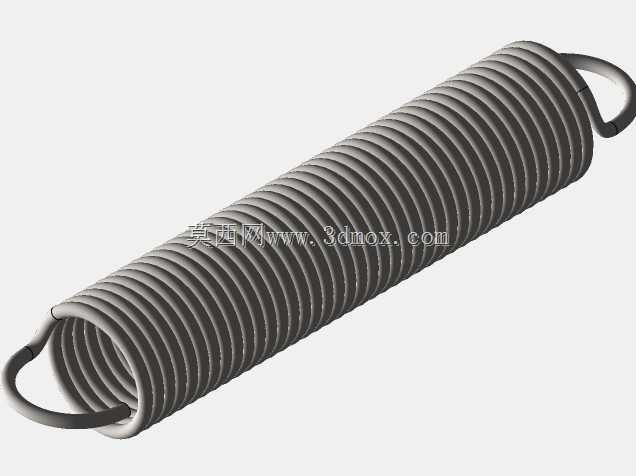

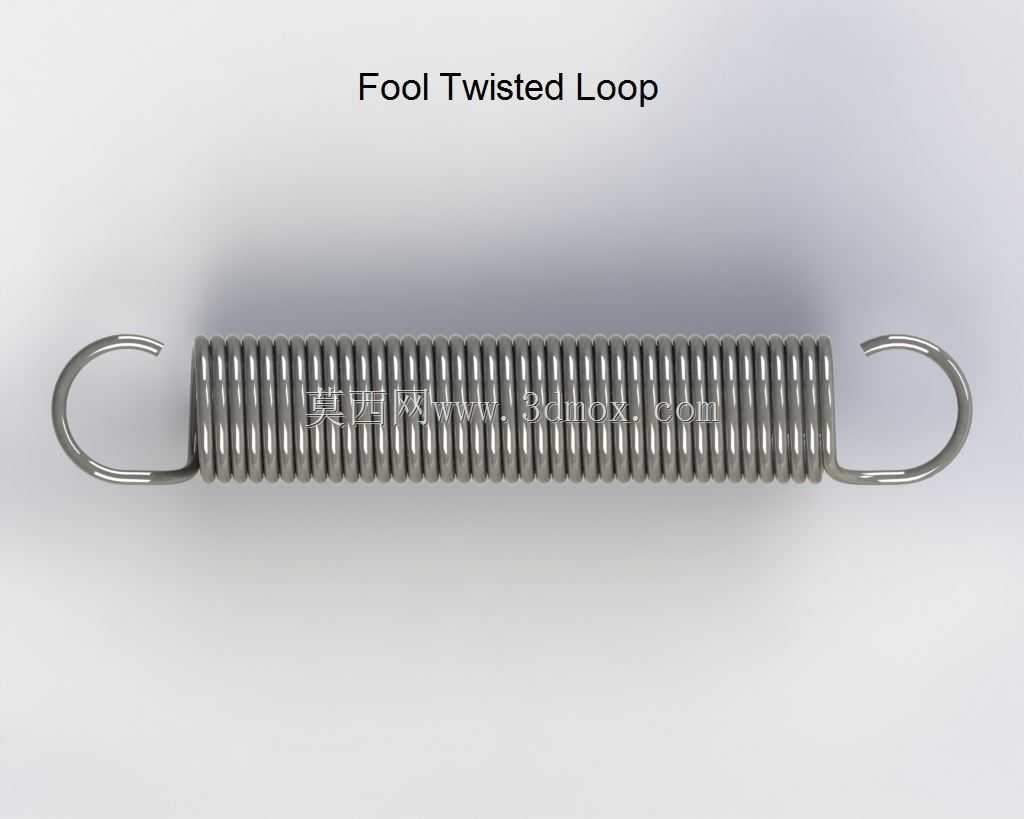

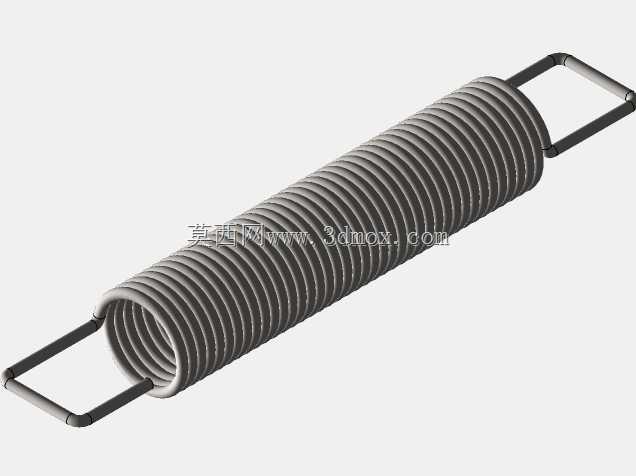

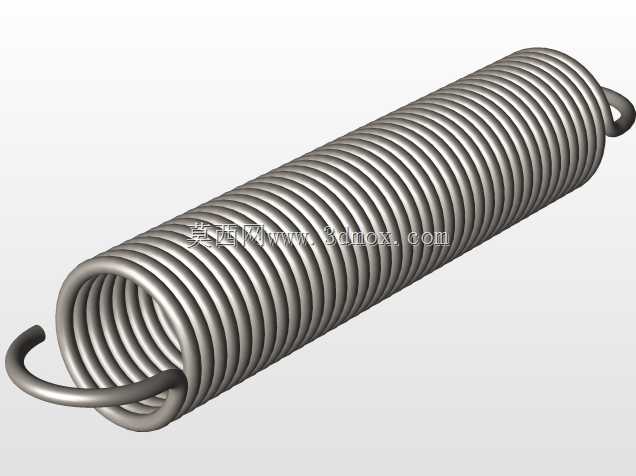

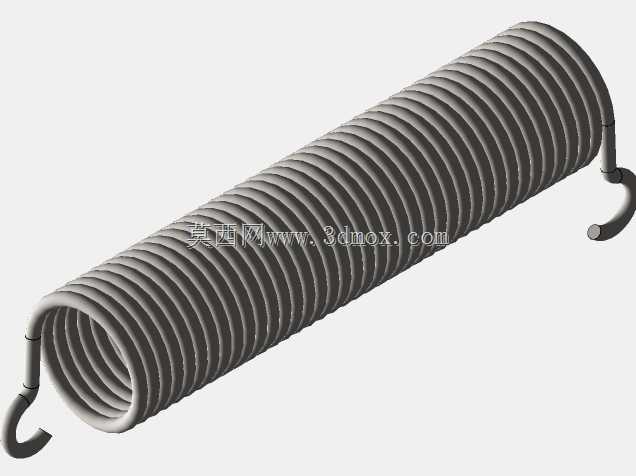

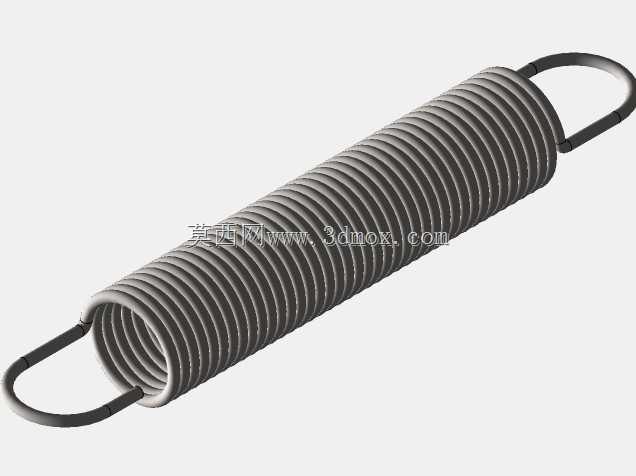

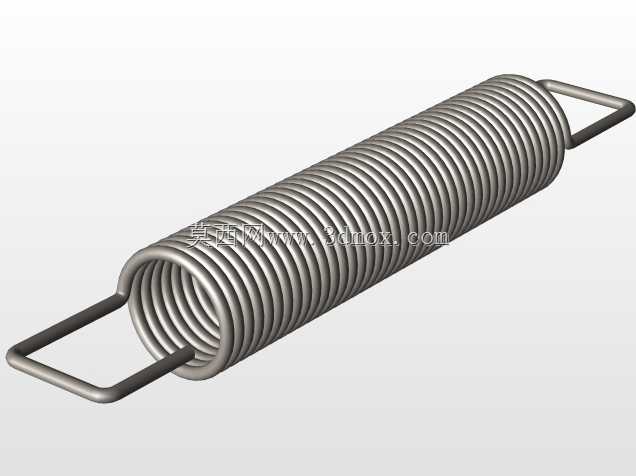

拉伸弹簧作为机械领域应用极为广泛的弹性储能元件，在各类需要提供复位拉力、张紧缓冲、载荷传递的场景中都承担着核心作用，小到日用电器的开合复位结构、健身器材的阻力提供部件，大到工业自动化生产线的张紧机构、工程机械的载荷缓冲单元、汽车内部的操控复位组件，都离不开不同结构规格的拉伸弹簧来实现对应的功能需求。本次设计的多款拉伸弹簧，覆盖了行业内常用的端部挂钩结构形式，包含了常规圆钩、加长斜钩、锥端定位钩等不同的端部连接结构，能够适配不同安装空间、不同连接方位的装配需求，无需额外加工转接构件即可直接完成装配，大幅降低了整机结构的设计复杂度与装配成本。在设计思路上，每款弹簧都严格遵循等节距圆柱螺旋拉伸弹簧的设计规范，弹簧圈体部分在自由状态下保持紧密贴合，无初始间隙，能够在承受轴向拉力时快速产生弹性形变，提供稳定的线性拉力输出，同时端部挂钩与弹簧本体采用一体绕制成型工艺，避免了焊接结构带来的应力集中缺陷，大幅提升了端部连接位置的疲劳强度，能够承受高频次的反复拉伸载荷而不会出现断裂失效问题。针对不同的安装边界条件，各款弹簧设计了差异化的外形尺寸参数，不同的弹簧外径、圈数、自由长度、挂钩开口尺寸与伸出长度，能够适配不同的安装孔位间距、不同的拉力载荷需求：小规格短款弹簧适用于安装空间紧凑、所需拉力较小的精密仪器内部结构，大规格长款弹簧则适用于需要大行程、大拉力的重型机械张紧结构。所有弹簧的端部挂钩都做了圆滑过渡处理，既能够避免安装时刮伤配套连接件，也能有效降低拉伸过程中挂钩根部的应力集中系数，延长弹簧的整体使用寿命，在实际装配时，仅需将两端挂钩挂接在对应的固定点位即可完成安装，拆卸维护也极为便捷，无需借助专用工具即可快速完成更换，能够有效降低设备的后期维护成本。
