仿雪茄造型手持蒸汽烟具结构设计

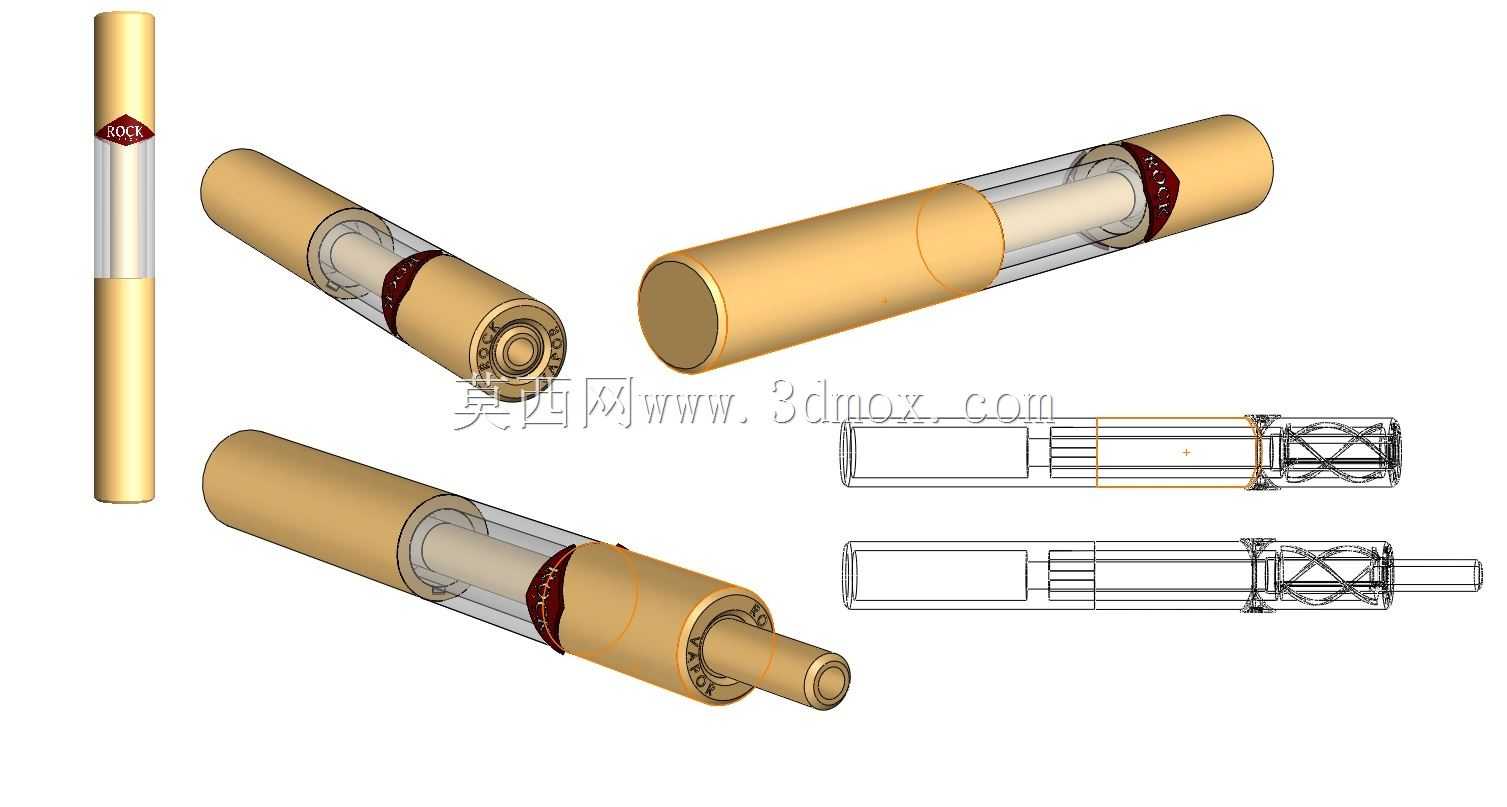

　　这款手持蒸汽烟具的结构设计，核心围绕日常便携使用场景展开，在做整体方案推演时，首先锚定了单手握持的人机交互边界，将主体外径设定为15毫米，这个尺寸参考了常规雪茄的握持直径，成年用户单手持握时手指可自然环合，不会出现直径过大硌手、直径过细握持滑脱的问题，适配日常通勤、户外休闲等多场景下的随手取用需求。设计过程中没有采用常规柱状烟具的直筒造型，而是借鉴了经典雪茄的外观分段特征，将主体拆分为吸嘴段、储油雾化段、端盖段三个功能模块，其中靠近吸嘴的第三段结构参考了子弹头的弧面收窄造型，既能够让唇部贴合时的触感更顺滑，也能在内部预留足够的气道扩张空间，降低吸气时的气流阻力，避免抽吸过程中出现哨音或者吸阻过大的问题。考虑到不同用户的使用习惯差异，

　　在基础款15毫米直径的结构基础上，还同步做了适配女性用户的缩小尺寸版本，缩小版本在保持内部雾化芯、储油腔核心功能件安装尺寸不变的前提下，将外径收窄至12毫米，整体长度同步缩短10毫米，适配手型偏小用户的握持需求，两个版本的内部核心安装接口保持通用，雾化芯、密封胶圈等易损件可以互换，降低后续生产的配件开模成本。结构设计上做了多重密封考量，段与段之间的连接采用细牙螺纹配合硅胶密封圈的结构，螺纹旋合长度控制在3.5毫米，既保证用户日常拆装更换耗材时的操作顺畅度，也能避免日常放置、携带过程中出现渗液问题，端盖部位做了内凹的进气孔设计，进气孔直径设定为1.2毫米，既可以满足雾化过程中的进气量需求，也能避免口袋内的纤维、

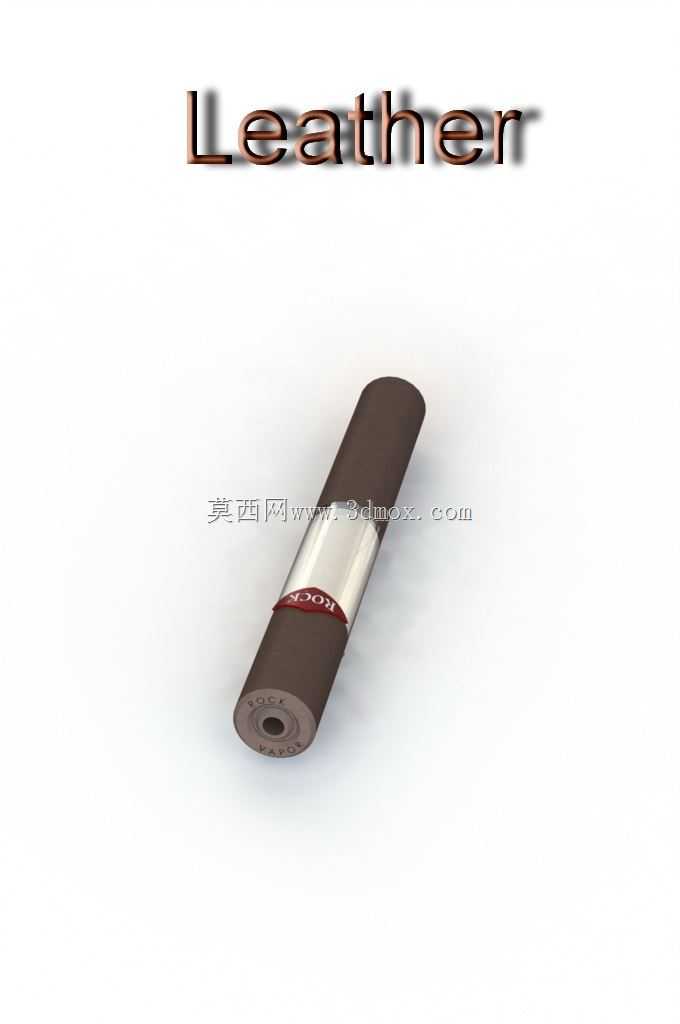

　　灰尘直接进入气道造成堵塞。外壳表面做了类皮革质感的纹理处理，不是光滑的亮面结构，握持时的摩擦力更大，即使手心出汗也不会出现滑脱问题，中部的装饰环结构不仅是外观装饰件，同时也作为上下段的定位止挡，装配时螺纹旋合到装饰环位置即达到设计的密封压紧量，避免用户旋合过紧造成密封圈变形损坏，也能防止旋合不到位出现的密封失效问题。内部气道采用居中直出的结构设计，没有多余的弯折死角，冷凝液可以顺着气道回流到雾化芯区域重新被加热雾化，减少日常使用过程中冷凝液吸入口中的问题，储油腔的容量设定为1.8毫升，按照日常使用频率可以满足一天的使用需求，不需要频繁补充耗材。整体结构没有多余的突出部件，放置在口袋、包内时不会勾挂衣物纤维，端盖的平面设计可以让烟具竖直放置在桌面，不会出现滚动掉落的问题，所有边角都做了R0.5的圆角处理，没有尖锐的棱角，日常握持接触时不会刮蹭皮肤。
