汤普森耦合机械传动结构三维建模

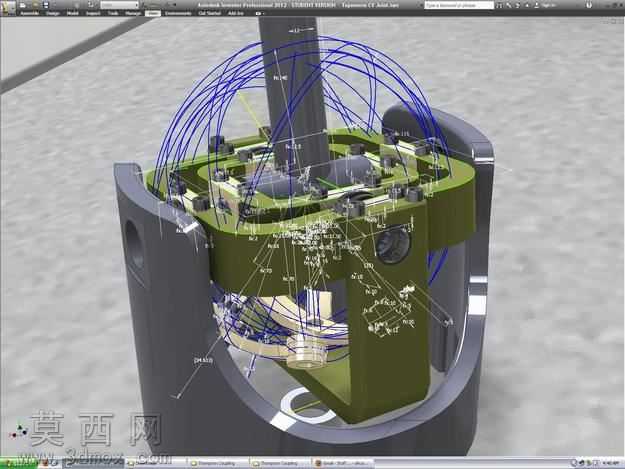

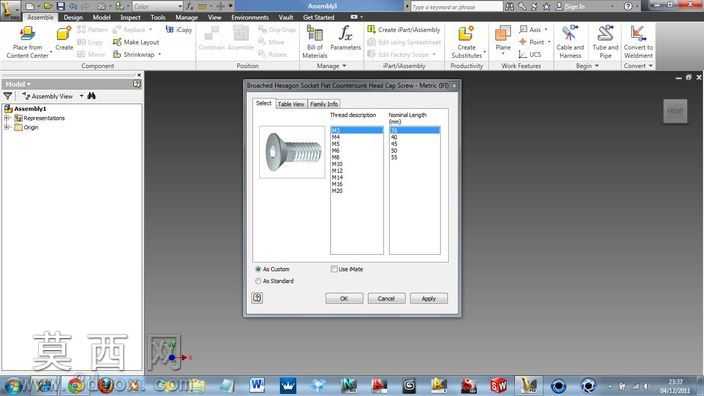

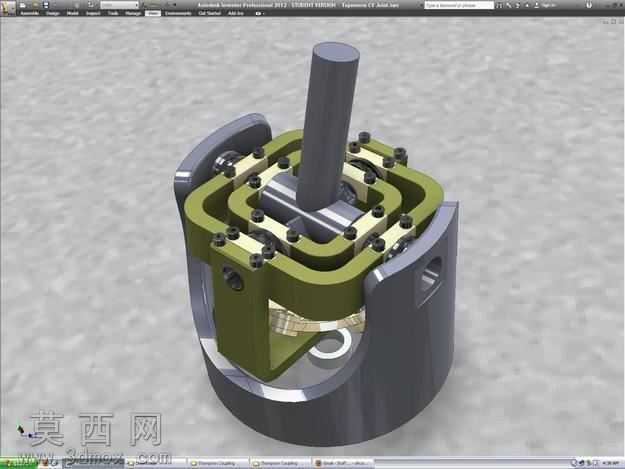

本作品为汤普森耦合传动机构的三维建模成果，建模过程依托三维机械设计软件完成，整体建模严格遵循机械传动部件的实际设计逻辑，完整还原了汤普森耦合机构的全部结构细节。建模阶段首先完成核心传动路径的基准搭建，以中心输入轴为定位基准，依次完成多层嵌套式框架结构、周向均布的连接紧固件、弧形限位壳体、内部传动衔接件的特征绘制，所有零件的尺寸比例均参考实际汤普森耦合机构的传动参数设定，保证各部件装配后无干涉错位问题。材质与渲染环节针对不同零件的功能属性匹配对应材质效果：中心输入轴采用调质钢材的哑光金属质感，还原传动轴的高强度材质特性；多层嵌套的方形框架主体采用军绿色涂装的合金结构钢材质，表面添加细微的磨砂质感模拟实际机加工后的表面状态；周向布置的紧固螺栓采用发黑处理的标准件金属质感，边缘添加轻微倒角高光还原标准紧固件的加工细节；外部弧形限位壳体采用亮面银灰色金属材质，通过光影反射效果突出壳体的曲面加工精度；内部的传动衔接垫片采用米黄色耐磨工程塑料材质，与金属部件形成清晰的材质区分，让整体装配结构的层次更加分明。结构设计上完整还原了汤普森耦合的核心传动逻辑，多层嵌套框架通过周向紧固件形成可实现小角度偏摆补偿的活动连接结构，中心轴与框架之间的衔接件可传递扭矩的同时补偿两轴之间的径向、角向安装偏差，外部壳体对内部传动结构形成完整防护，所有配合面均预留了符合机械设计规范的装配间隙，螺栓孔位与对应部件的安装位置完全对齐，可直接用于装配验证、运动仿真演示。渲染阶段采用柔和的漫反射环境光，搭配定向主光源突出金属部件的轮廓与材质质感，背景选用素色哑光地面避免干扰主体结构展示，视角选择斜向俯视角度，可同时呈现耦合机构的顶部装配结构、侧面壳体形态与内部部分衔接结构，完整展现该耦合装置的整体构造特点，可用于机械原理教学、传动结构设计参考等场景。
