可调式球笼式等速万向耦合传动装置

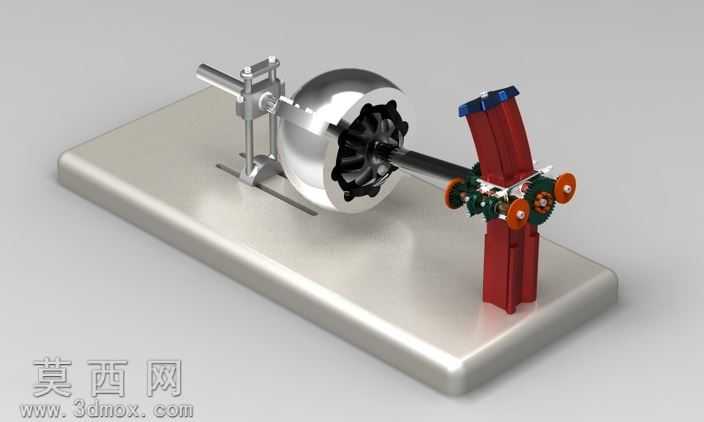

本作品为可调式球笼式等速耦合传动机构的三维建模成果，建模过程严格遵循机械传动设计的规范逻辑，以实现两轴间存在偏角工况下的恒定转速传递为核心设计目标。首先完成整体装配基准的搭建，以带定位槽的金属安装底座为装配载体，依次完成输入轴支撑组件、球笼传力总成、输出端角度调节支架、末端齿轮传动组的层级装配，各零件间的配合关系完全符合实际机械装配的公差要求，可清晰呈现机构的运动传递路径。建模阶段针对球笼总成的核心传力结构做了精细化还原：包含钟形壳、星形套、保持架、传力钢球四个核心零件，钢球与内外滚道的配合曲面采用样条曲线扫掠生成，精准还原等速传动的结构原理，保证两轴存在夹角时钢球始终处于两轴夹角的平分面上，实现输入输出端转速完全同步。材质与渲染环节根据零件的实际工况赋予对应材质：安装底座、支撑座、调节支架采用哑光金属材质模拟铸铁或铝合金机加工表面，球笼钟形壳做高亮抛光金属质感处理，传力钢球、齿轮组赋予高反光轴承钢材质，红色支架部分做喷塑哑光质感区分，调节手柄、紧固件做发黑或镀锌表面处理，通过光影渲染清晰区分不同功能的零件，让整体结构层次分明。可调结构的设计是本模型的亮点，输出端的立式支架可沿底座的定位槽调整固定位置，同时支架上的铰接结构可调整输出轴的倾斜角度，模拟不同安装偏角下的传动状态，末端的齿轮组直观展示动力输出的传递效果，整体模型完整还原了可调式球笼耦合机构的结构组成、装配关系与工作原理，可用于机械原理教学、传动方案验证等场景，所有零件的结构尺寸均参考实际球笼联轴器的设计参数，保证模型的工程参考价值。
