多接口组合式流体调压背压装置结构

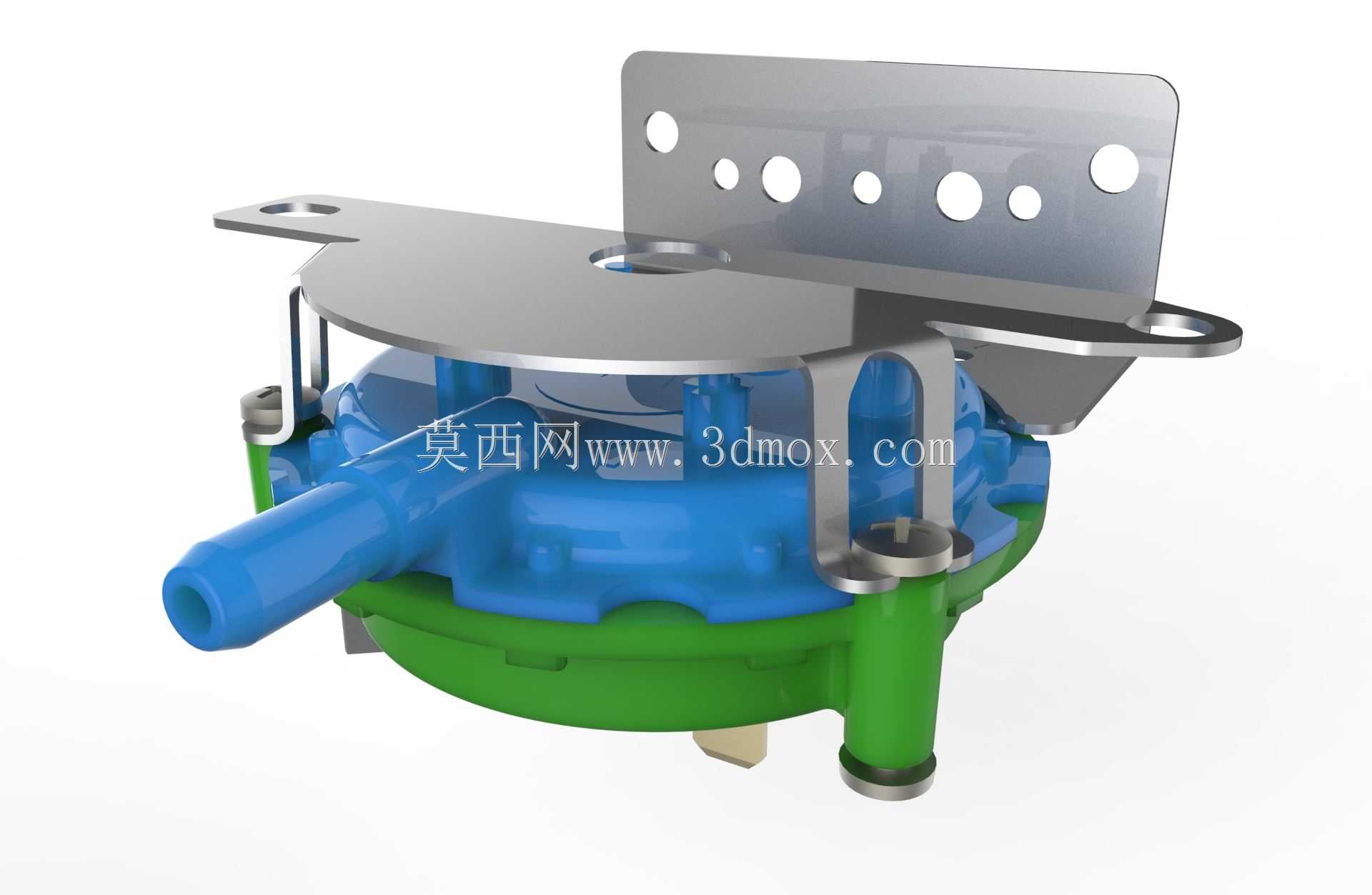

该装置主要应用于中小流量流体输送回路的压力稳定场景，常见于小型实验流体回路、便携动力单元流体支路、紧凑型气动液压系统的末端压力管控环节，核心作用是维持回路预设背压值，避免管路内出现压力骤降引发的流体脉动、气蚀或者回流问题，保障下游执行元件获得稳定的流体供给压力。装置整体采用分层堆叠式结构设计，下层为绿色密封基座，作为整个装置的承压基础，内置流道与密封腔体，底部设置三个带缓冲衬套的支撑脚，既可以抵消流体流动产生的微幅振动，也能避免安装面与基座硬接触造成的密封面磨损；中层蓝色主体为核心调压功能段，集成了侧向流体接入接口与内部压力反馈腔，侧向伸出的管状接口采用标准外圆适配尺寸，可直接匹配常规快插接头或硬管焊接装配，接口内部做了导流倒角处理，降低流体进入腔体时的局部阻力损失，减少紊流引发的压力波动；上层金属安装板为不锈钢材质，板面开设多组不同孔径的安装孔位，既可以通过顶部孔位将装置吊装在设备内壁支架上，也可以通过侧向伸出的耳板结构实现卧式贴装，适配不同设备内部的安装空间约束，安装板与蓝色主体之间通过多组金属支撑柱连接，支撑柱与主体连接处设置密封压盖，避免内部流体从装配缝隙渗漏。设计过程中优先考虑了装配维护的便捷性，所有连接螺丝均采用外露式布局，无需拆解主体流道即可完成上层安装支架的更换调整，密封基座与中层主体之间采用周向密封结构，拆卸后更换密封件即可快速完成维护，无需整体更换装置。整体安装边界紧凑，主体最大外径控制在小尺寸区间，侧向接口伸出长度适配狭小舱室的装配需求，安装孔位的孔距做了通用化设计，可兼容多数常规小型流体设备的预留安装点位，无需额外加工过渡连接板即可完成装配。装置的压力反馈结构集成在主体腔体内部，无需额外外接控制管路，依靠内部弹簧与膜片的配合实现压力自动调节，当回路压力超过设定值时自动泄流稳压，压力低于设定值时自动闭合保压，可在无外接电控信号的场景下独立完成压力管控，适配无供电的纯流体回路使用需求。
