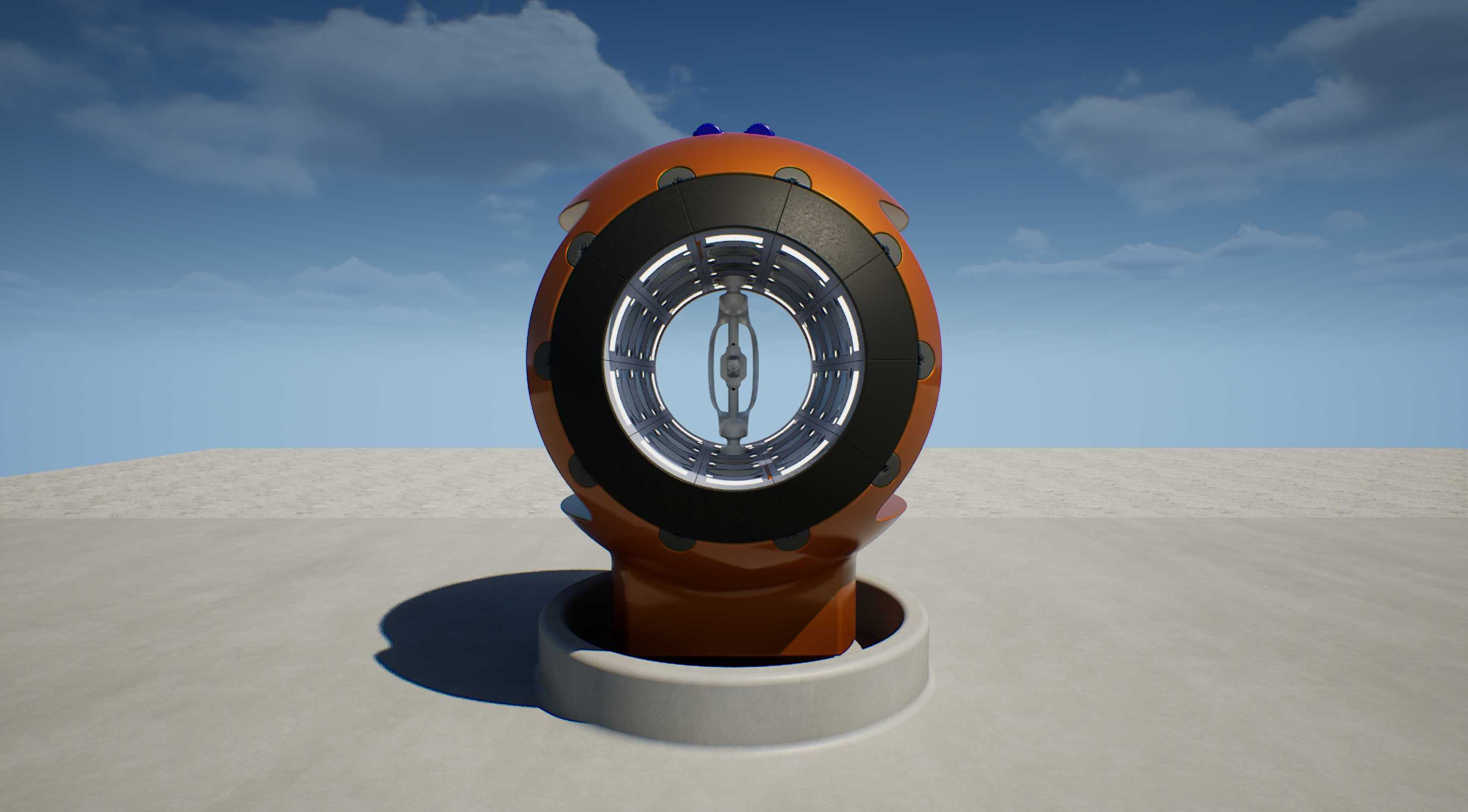

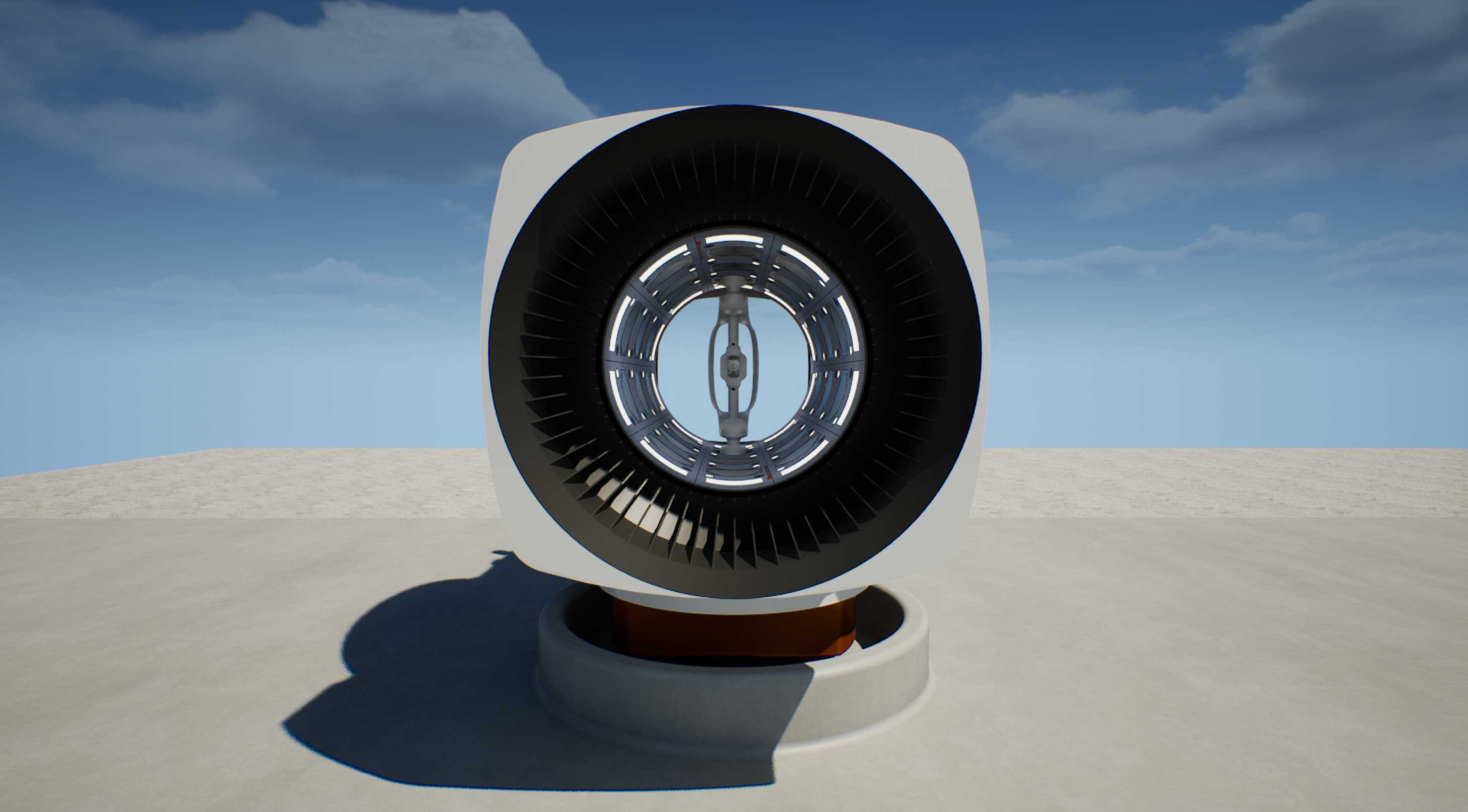

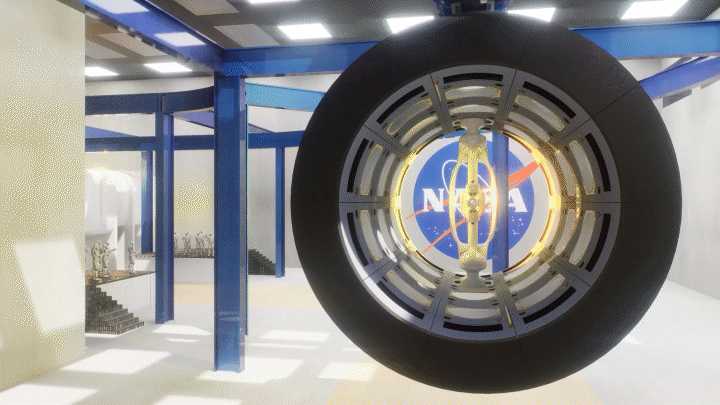

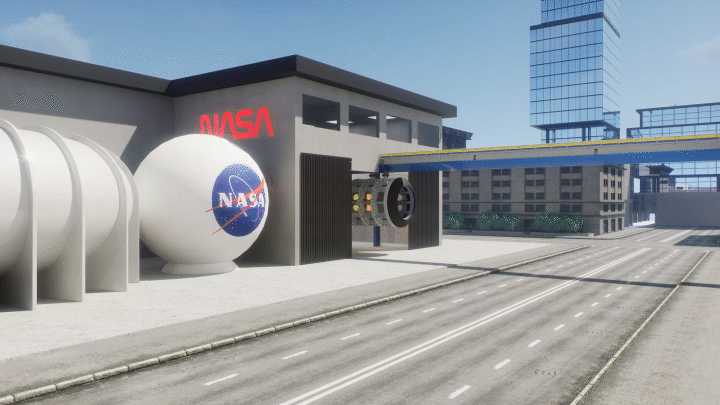

这套结构的核心应用场景聚焦于航空航天领域的跨声速气动试验环节,对应风洞回路中试验段的核心承载与测试功能,本质是借鉴大口径球阀的通断调节逻辑,适配风洞试验的特殊工况完成的结构设计。常规跨声速风洞试验段需要在试验前完成模型预装、气流流场校准,试验过程中要保证气流无扰通过、测试数据采集无遮挡,试验后能快速完成模型更换与流场复位,传统的固定壁面试验段在模型更换效率、流场边界可调性上存在明显局限,这套结构正是针对这一痛点做的结构优化。

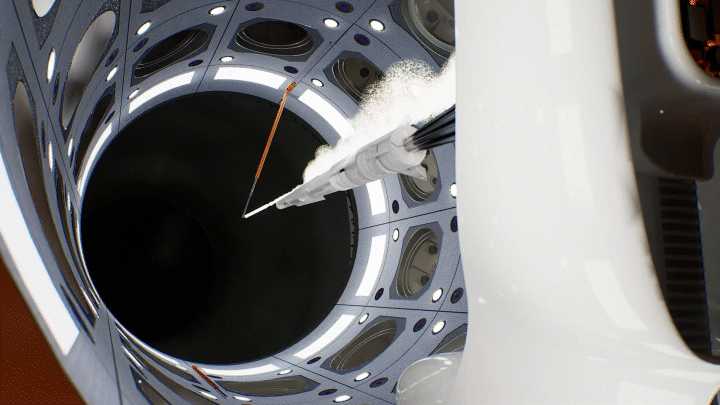

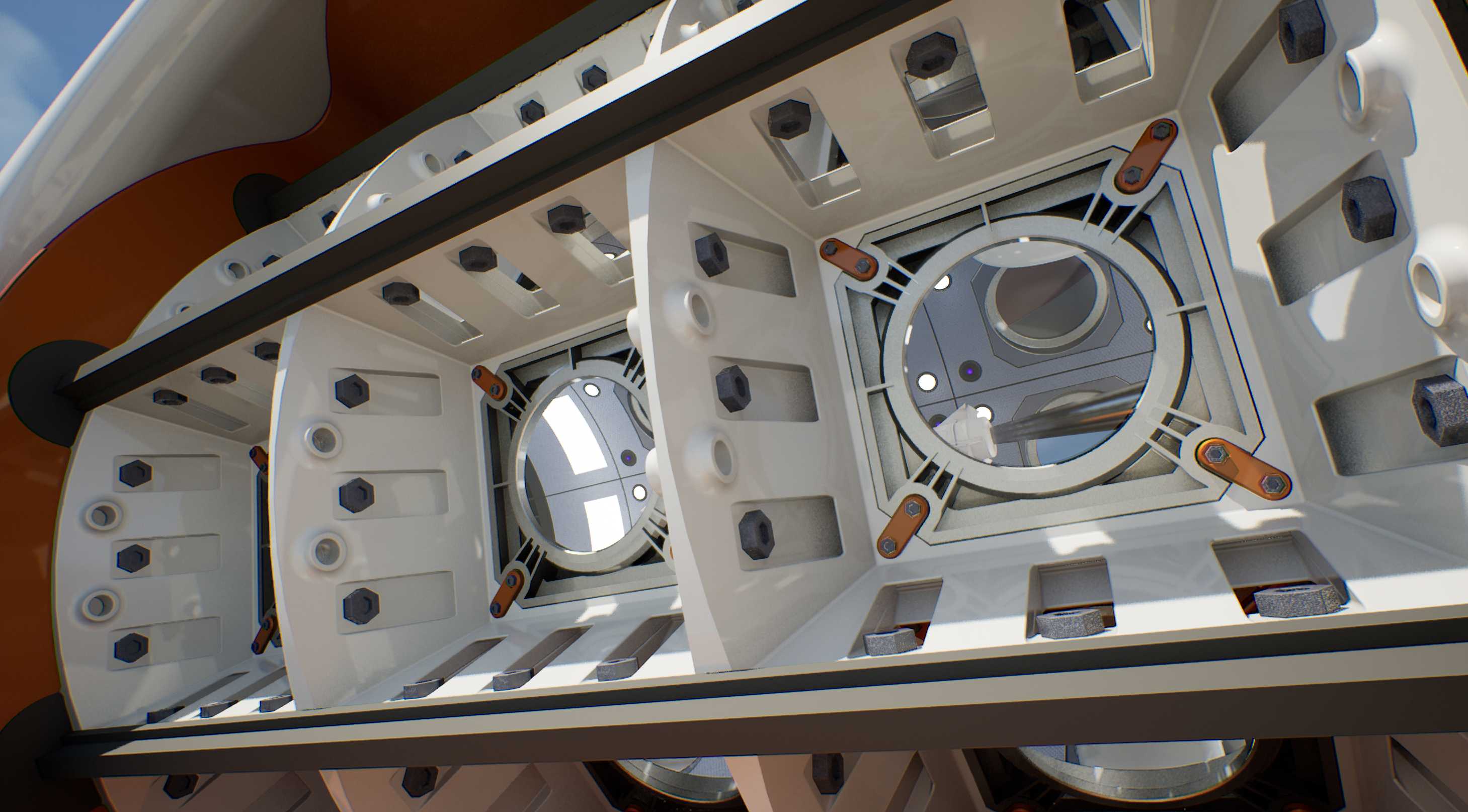

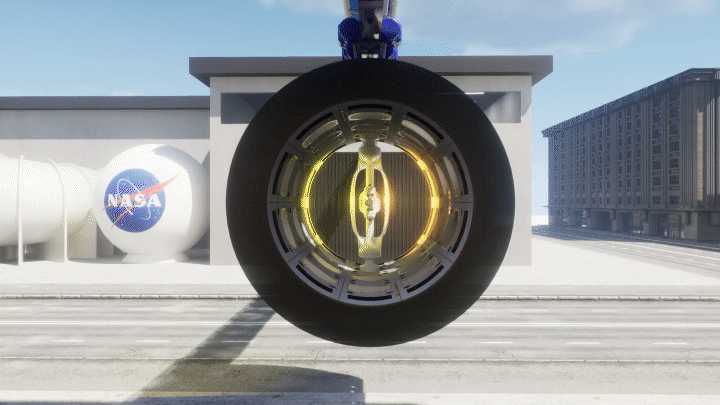

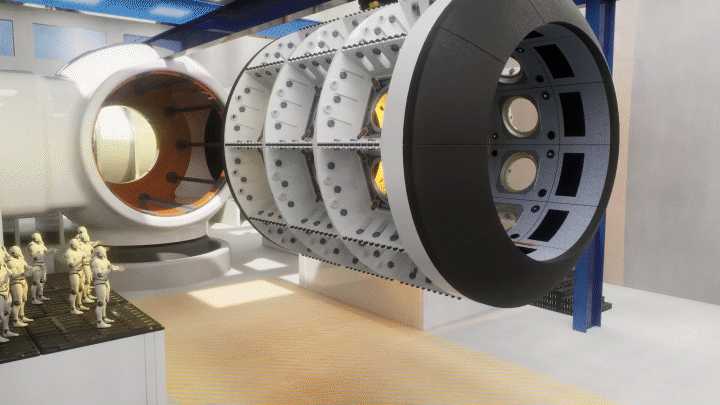

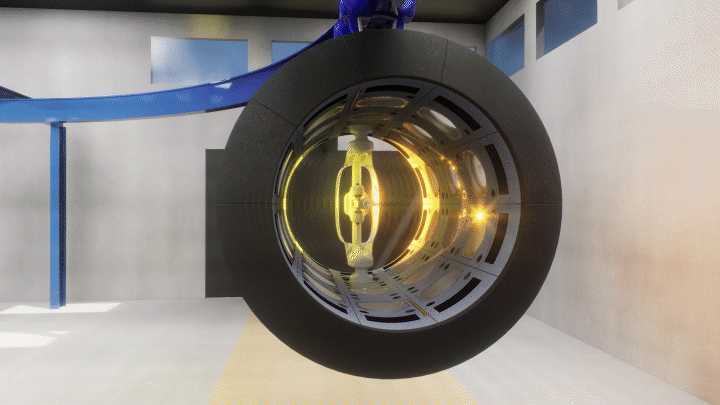

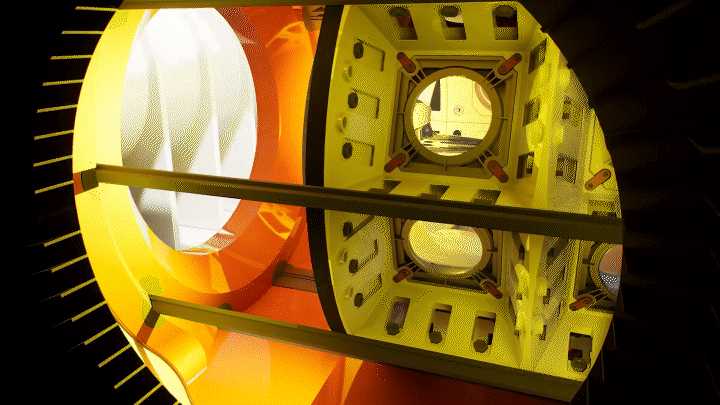

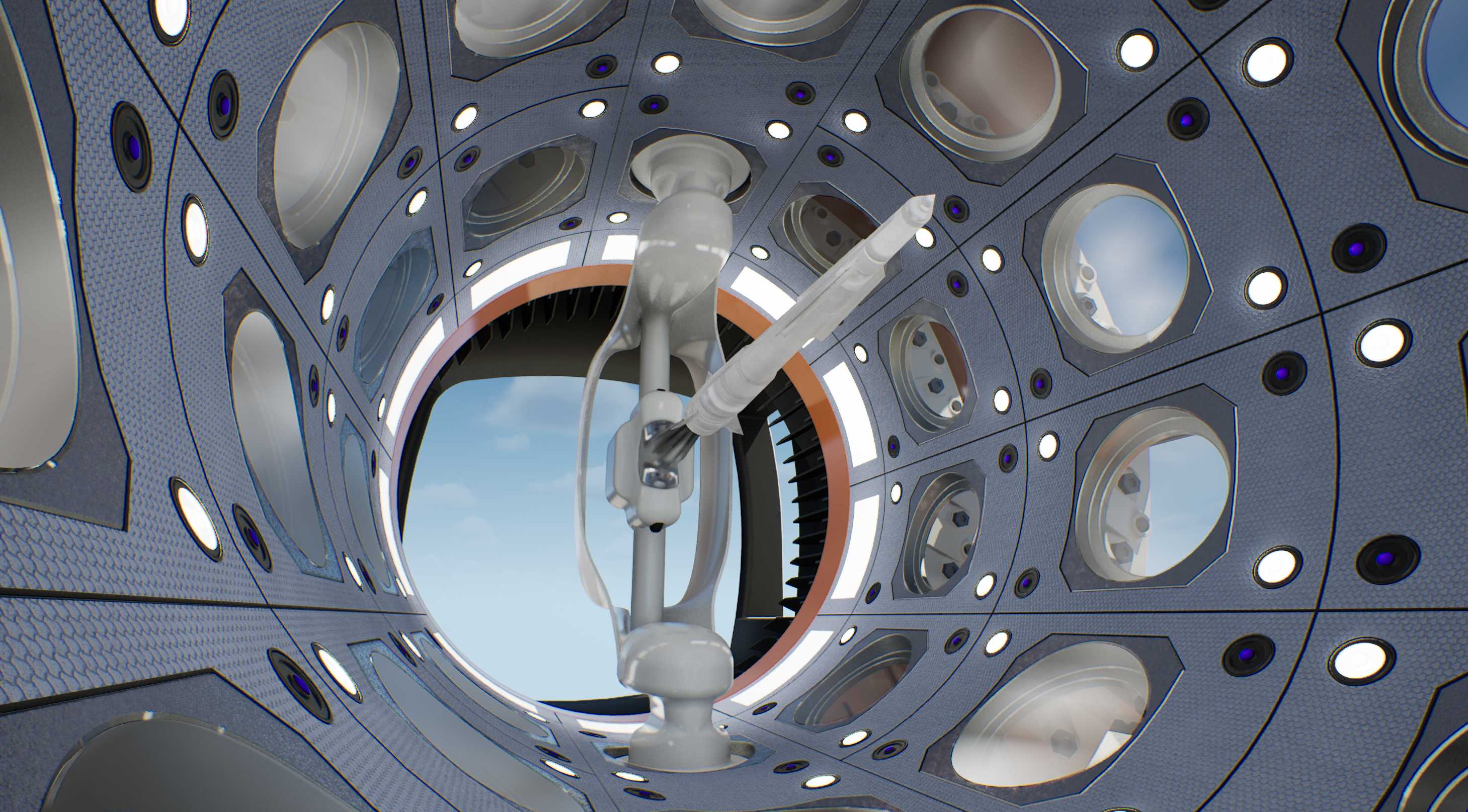

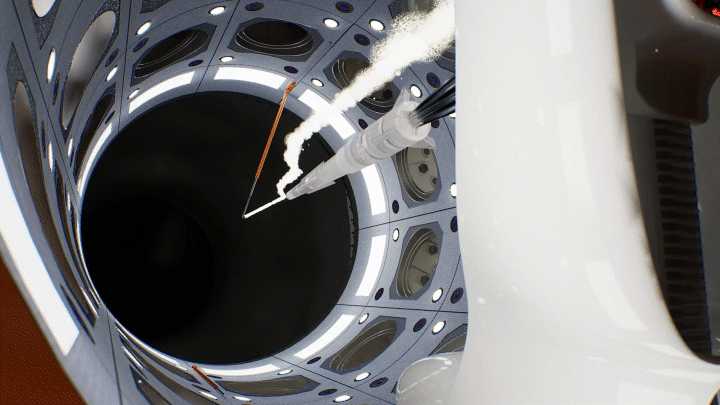

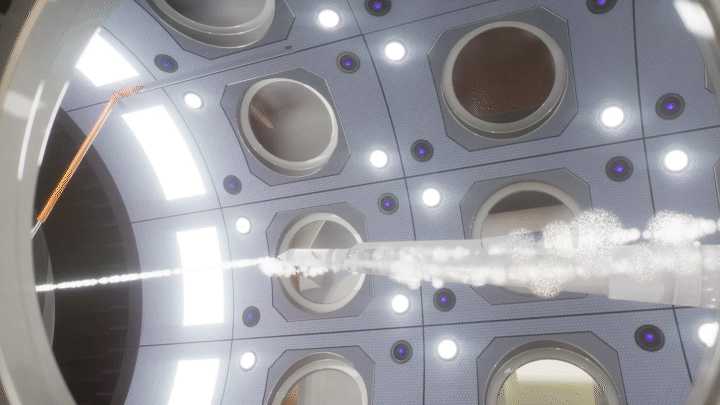

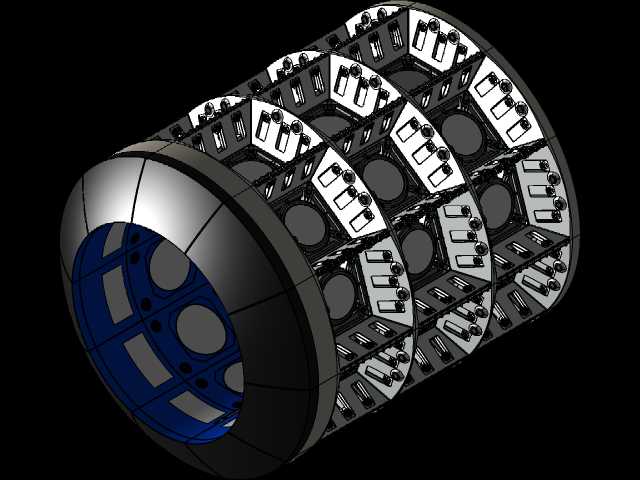

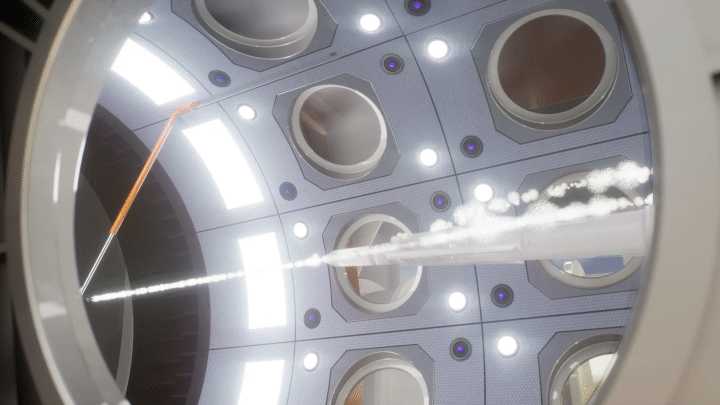

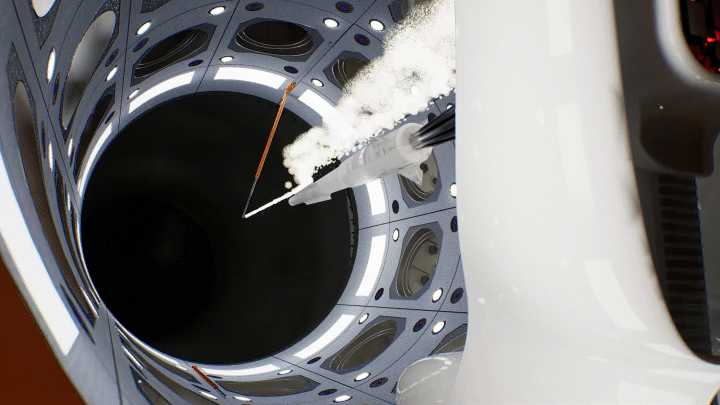

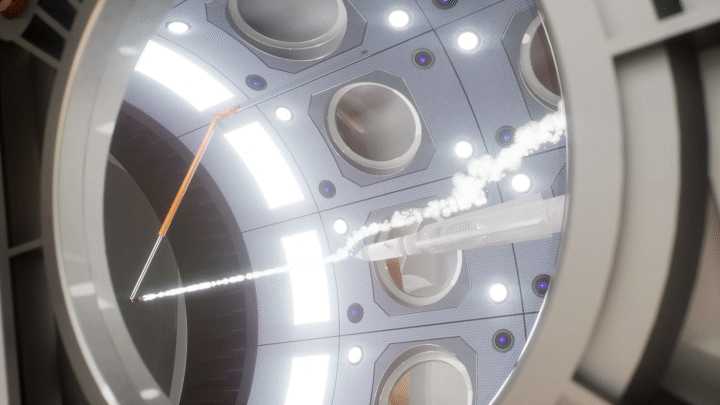

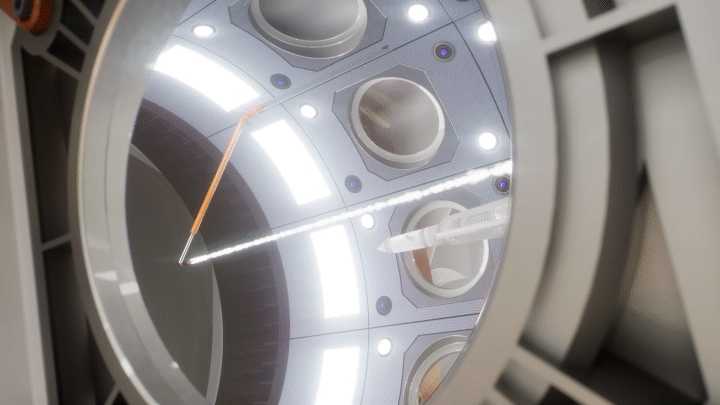

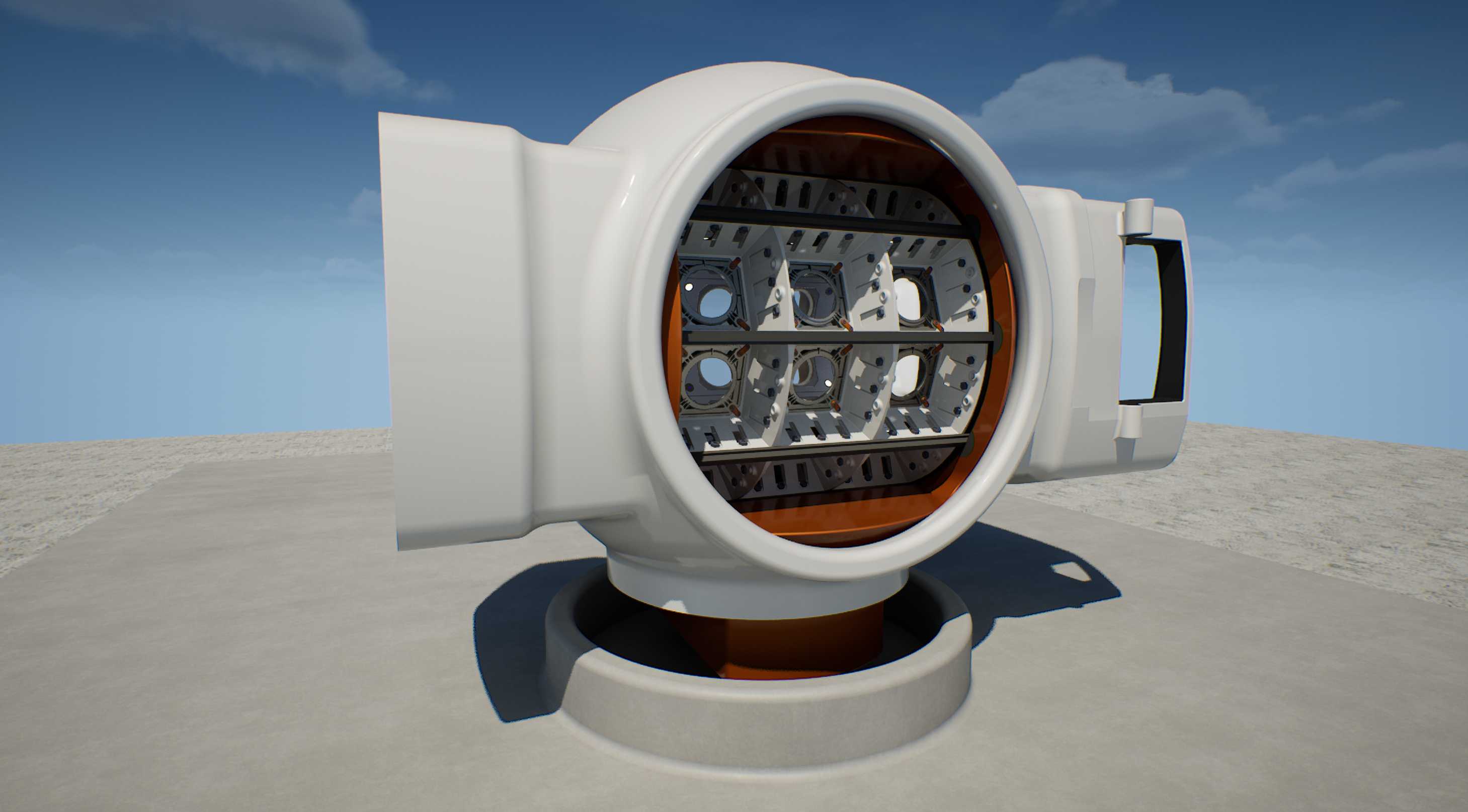

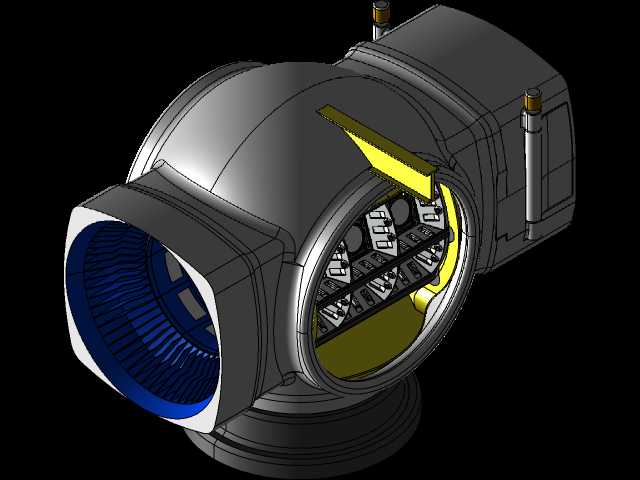

从功能特性来看,结构的滑动式机身段借鉴了球阀阀芯的转动密封逻辑,但没有采用球阀的球形阀芯结构,而是将可滑动的机身段作为核心活动部件,当机身段滑动至风洞回路对齐位置时,配套的防漏边界结构会贴合回路端面形成密封,保证试验段内的气流压力稳定,不会出现泄漏影响跨声速流场的均匀性;当机身段滑出至预装位置时,测试人员可以在风洞回路外完成试验模型的安装、传感器校准、摄像设备调试,不需要进入狭窄的风洞洞体内部作业,大幅提升试验准备阶段的操作便利性与安全性。结构上集成了多组摄像头安装位与内部照明组件,摄像头的安装位置覆盖试验段的观察窗区域与模型安装核心区,不需要额外在洞壁上开孔加装支架,避免了开孔带来的流场扰动问题,照明组件采用内嵌式安装,光线投射角度经过校准,能保证高速摄像过程中不会出现反光阴影,满足纹影摄像、粒子图像测速等光学测试手段的采光需求。

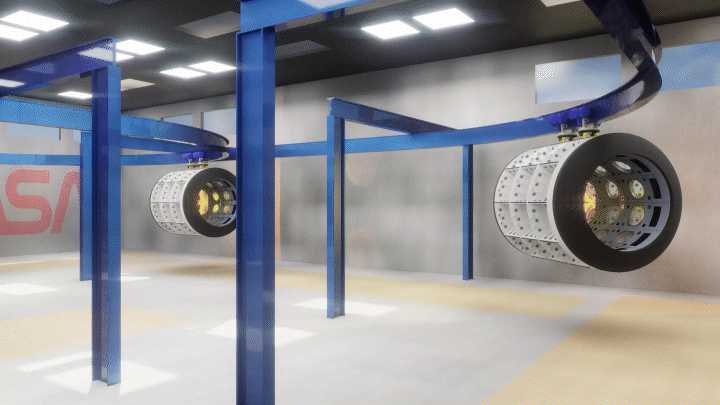

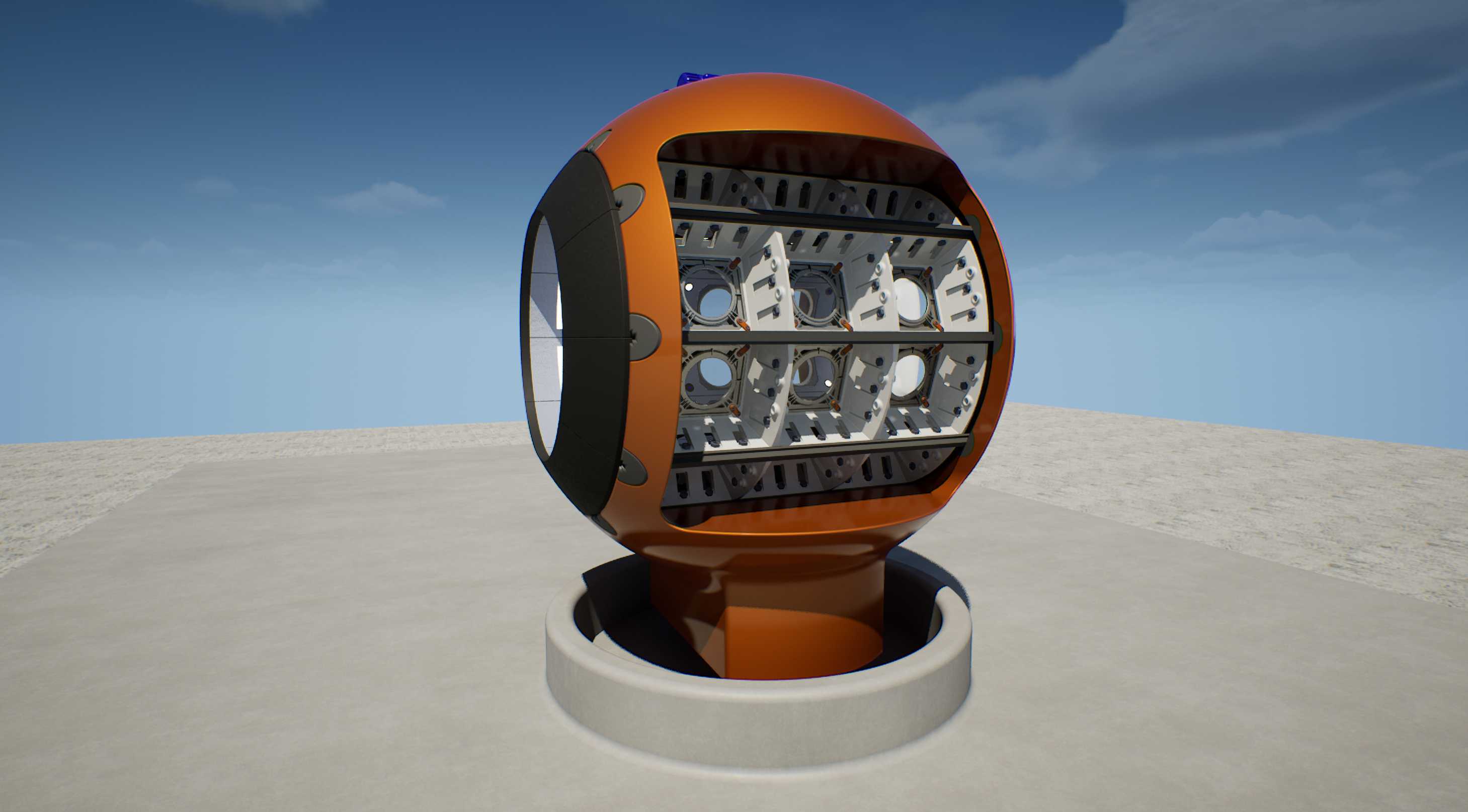

设计思路上没有完全照搬现有风洞试验段的固定结构,而是将管道球阀的启闭运动逻辑做了适配性改造:球阀的核心是通过阀芯转动实现管路通断,这套结构则是通过机身段的直线滑动配合端面密封实现试验段的工作/预装状态切换,密封结构借鉴了球阀的软密封贴合原理,在机身段的对接端面采用耐高低温、耐高速气流冲蚀的密封材料,保证跨声速气流下的密封可靠性,同时避免密封件突出到流道内部产生额外的气动阻力。结构的支撑系统采用可配置支架设计,支架的安装位置可以根据不同试验模型的重量、尺寸做调整,不需要重新加工支撑底座,适配不同量级的航空航天试验模型安装需求,支架的连接接口采用标准的工装接口,能兼容现有风洞试验的通用模型夹具,减少试验准备阶段的工装适配工作量。

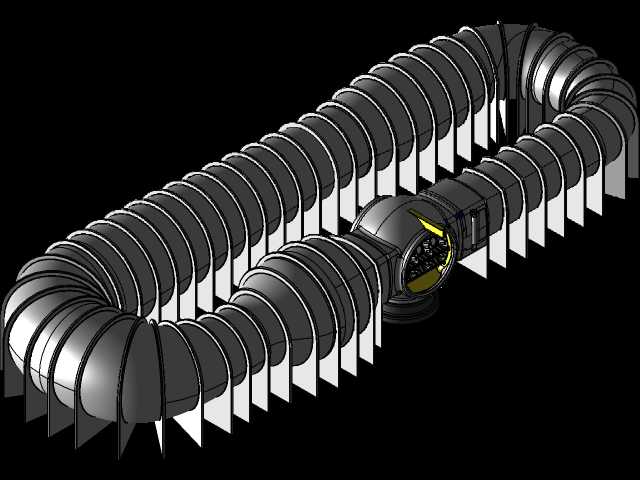

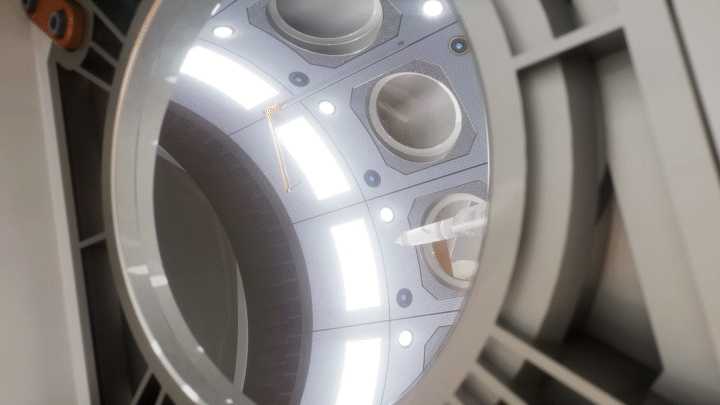

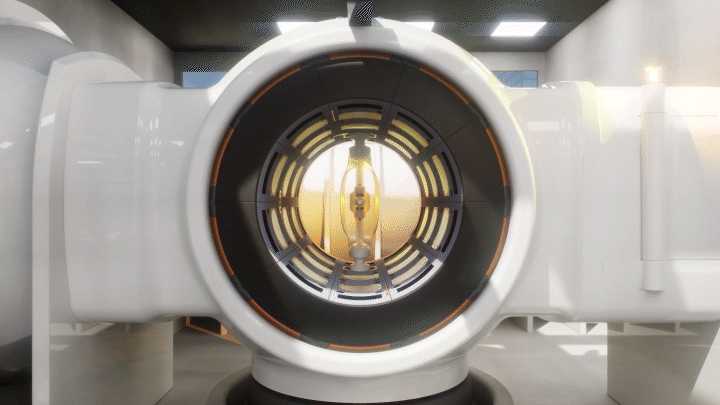

从安装边界与尺寸适配来看,这套结构的整体外形尺寸匹配现有跨声速风洞的回路截面尺寸,滑动行程覆盖试验段的全部对接长度,滑动导轨采用内嵌式安装在风洞回路的侧面基础上,不会突出到风洞的通行通道内,也不会和周边的测试管路、线缆桥架产生干涉。机身段的观察窗尺寸经过优化,在保证结构强度的前提下最大化观察视野,满足多视角光学测试的需求,观察窗采用高强度光学玻璃,安装时与内壁面完全齐平,不会在流道内产生台阶扰动。结构的测试回路对接端与风洞的驻室段、喷管段采用标准法兰连接,能直接替换现有同尺寸的固定试验段,不需要对风洞的原有土建基础、管路结构做大规模改造,降低了设备升级的改造成本。在流场适配方面,机身段的内壁面加工精度达到气动试验要求的粗糙度等级,所有拼接位置都做了齐平处理,避免壁面凸起产生的激波干扰跨声速流场,分离式的滑动设计还能在试验过程中根据测试需求微调机身段的位置,配合风洞的迎角机构完成不同工况下的流场测试,覆盖从亚声速到低超声速的试验流速范围,满足常规飞行器模型的跨声速气动特性测试需求。
