便携伸缩式手持拍照辅助支架结构设计

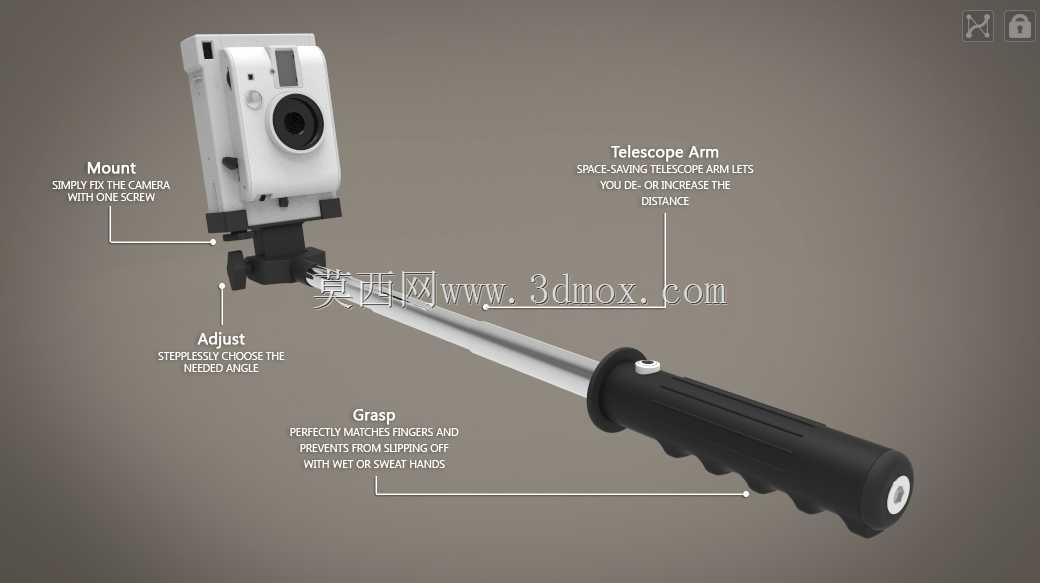

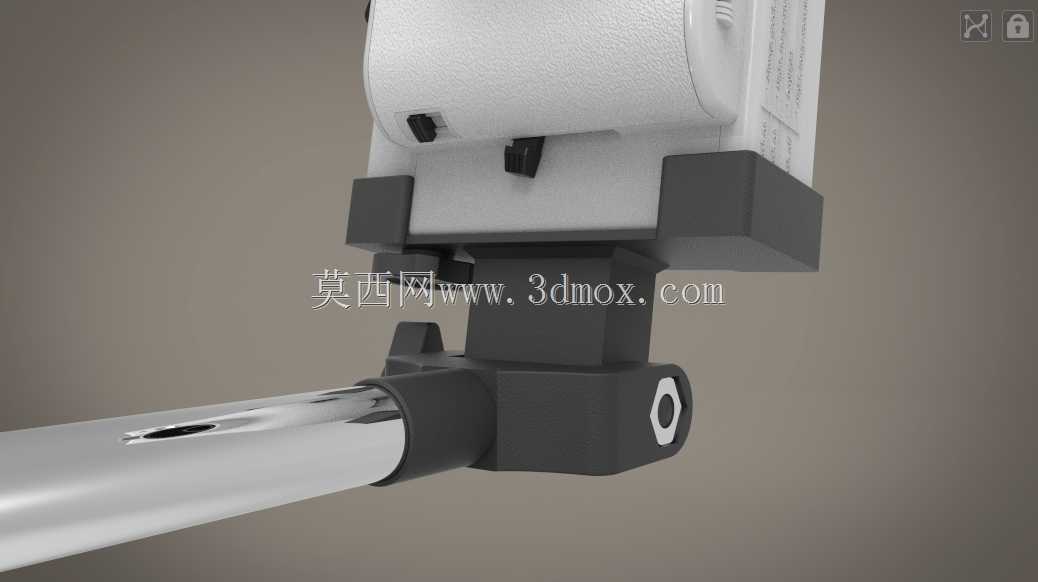

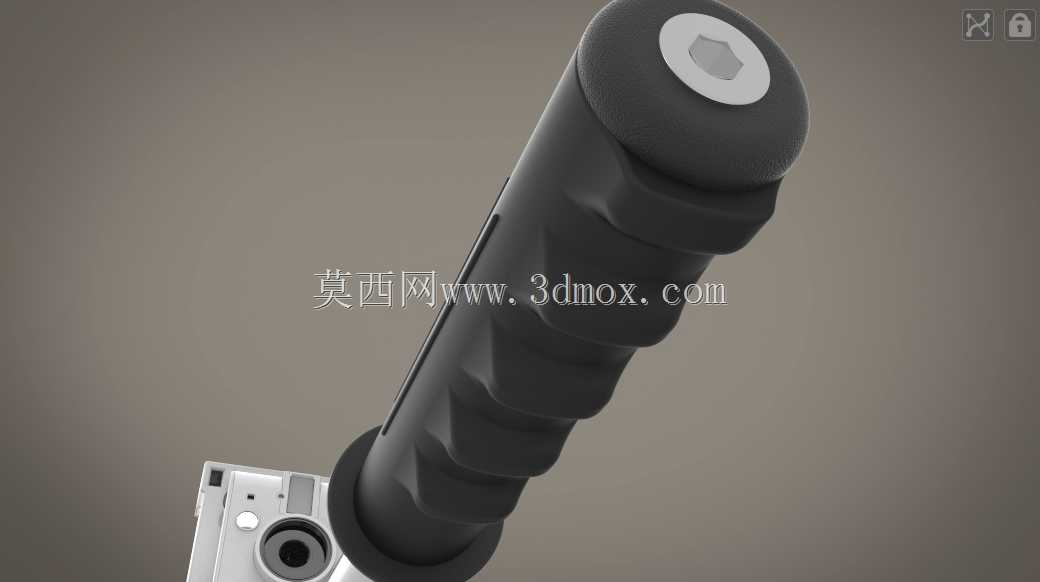

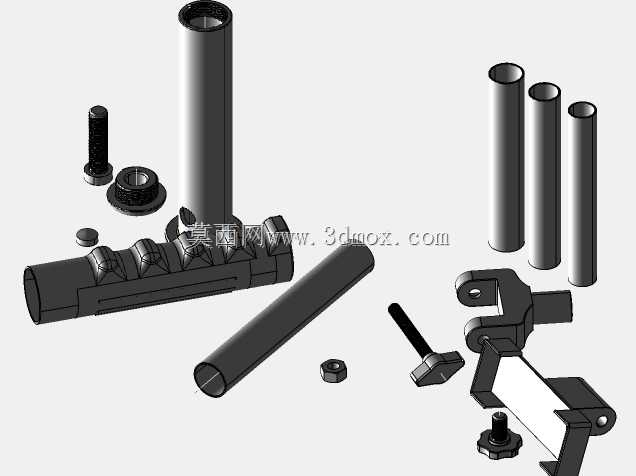

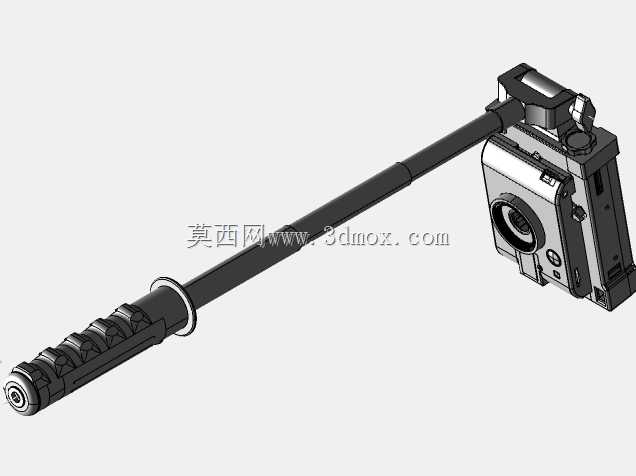

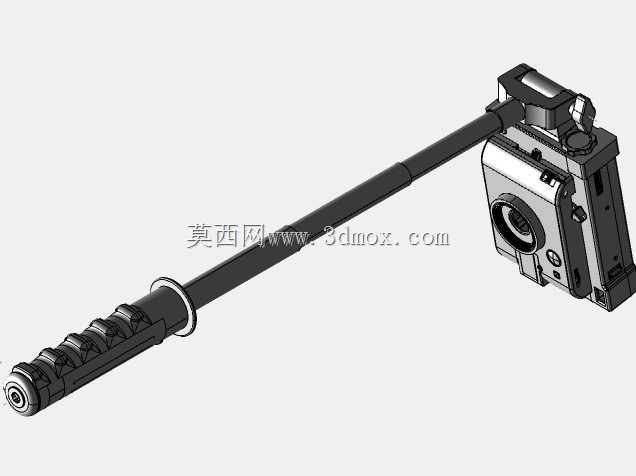

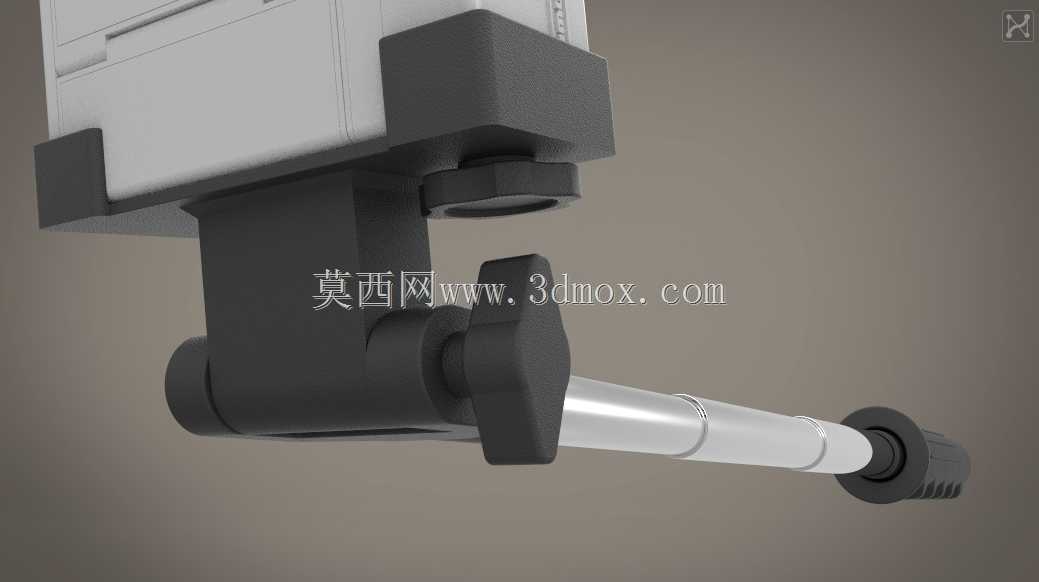

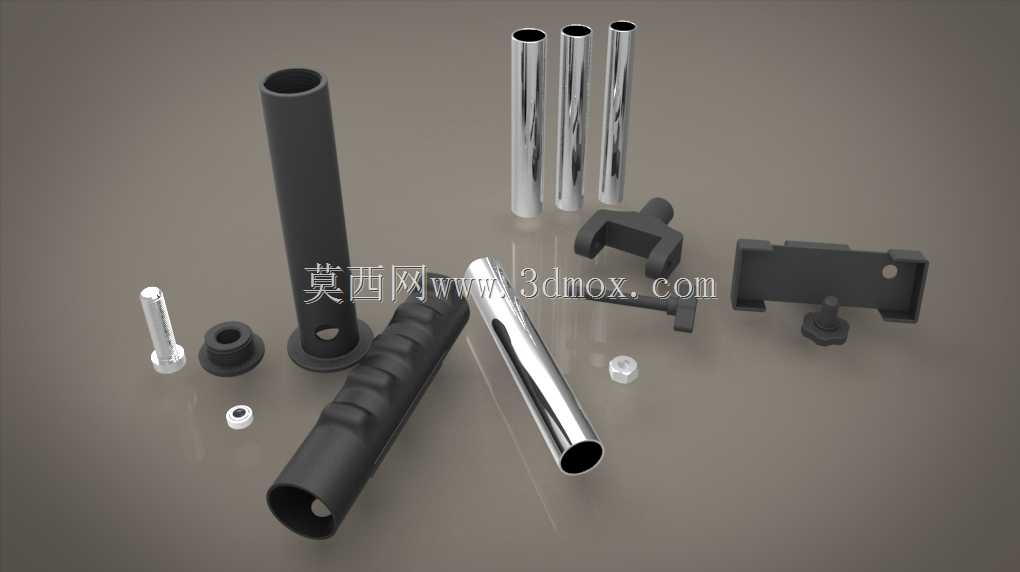

这款手持拍照辅助支架，主要面向个人日常拍摄、户外出行记录、小型聚会合影等场景使用，能够帮助使用者摆脱手臂长度限制，获取更宽广的拍摄视角，轻松完成单人自拍、多人同框合影、特殊角度取景等拍摄需求，解决了手持拍摄时距离不足、角度受限、容易手抖糊片的常见痛点。产品整体采用分段式结构设计，从上至下分为相机安装座、角度调节机构、伸缩臂、握持手柄四个核心功能模块，各模块之间衔接紧凑，无多余冗余结构，整体外观简洁利落，握持时贴合手部自然形态。安装座采用单螺丝快装结构，仅需一颗锁紧螺丝即可完成相机的固定与拆卸，适配常规小型便携相机的安装孔位，安装后相机与支架连接稳固，不会出现拍摄过程中松动偏移的问题；角度调节机构支持无级角度调整，使用者可以根据拍摄需求自由调整相机俯仰角度，无需额外工具即可锁定调整后的角度，操作便捷顺滑。伸缩臂采用多节嵌套式伸缩杆结构，收拢状态下整体长度较短，可轻松放入背包、手提袋甚至较大的衣物口袋中，携带便利性极佳；拉伸后可延伸至合适的拍摄距离，杆体采用轻量化金属材质，兼顾结构强度与整体重量，伸展后杆体晃动量极小，能够为拍摄设备提供稳定的支撑。握持手柄部分采用符合人体工学的曲面造型，表面设置有防滑纹理结构，能够完美贴合手指自然弯曲形态，即使手部出汗或者沾水的情况下，也能有效防止支架从手中滑脱，提升握持的稳定性与使用安全感。在安装边界设计上，顶部安装座的夹持与锁紧范围经过精准测算，不会遮挡相机的镜头、按键与接口，安装后不影响相机正常的按键操作与充电、数据传输等功能；底部手柄末端设置有挂绳孔位，可搭配腕带使用，进一步降低使用过程中设备滑落的风险。整体结构装配逻辑简单，零部件数量精简，各连接部位的紧固件均采用标准规格，生产组装难度低，后期维护更换配件也十分方便，兼顾了使用实用性与生产经济性。
