可调节脚手架支撑底座结构设计

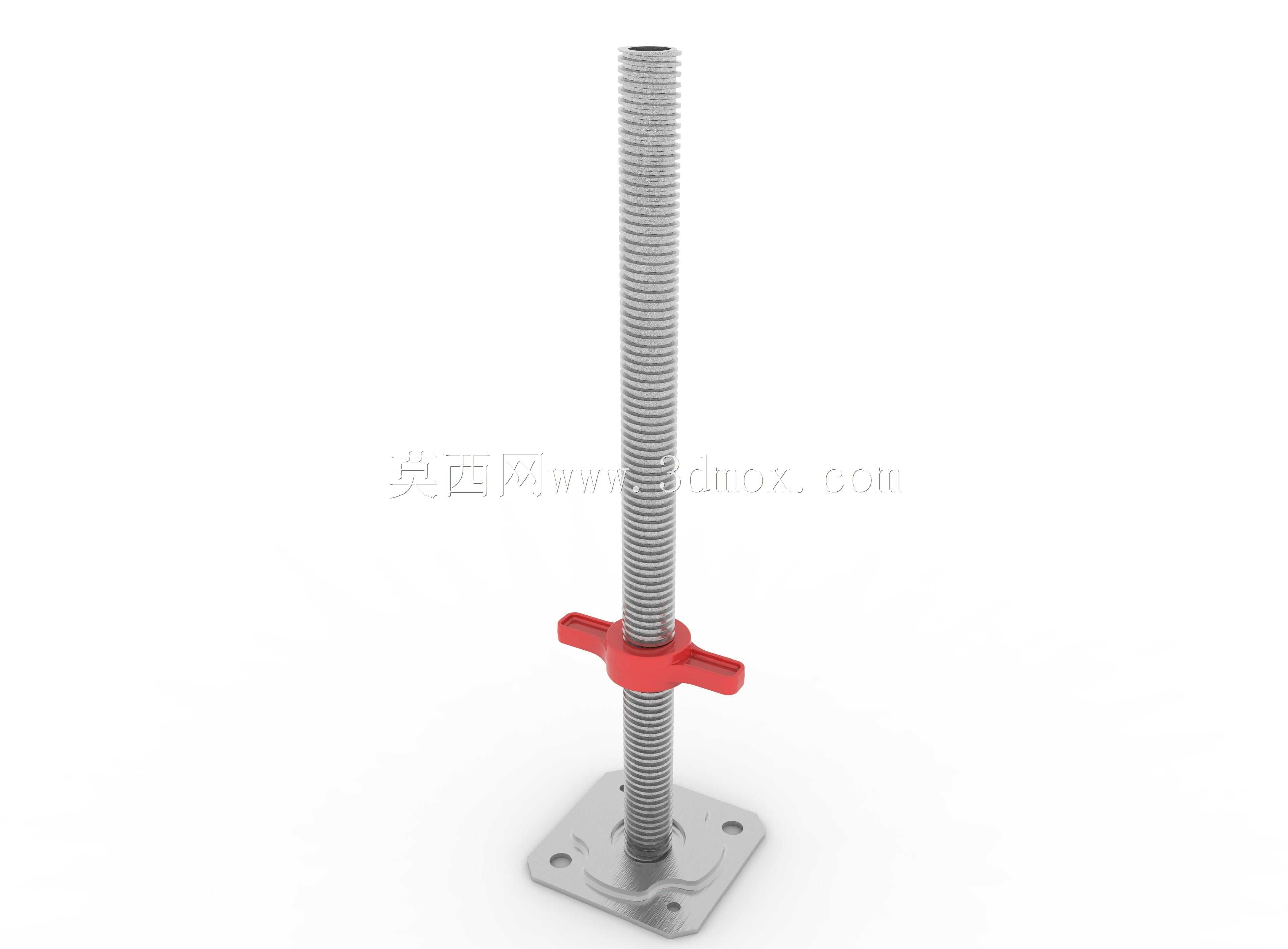

这款可调节脚手架底座是建筑施工场景中支撑体系的核心受力配件，主要应用于外脚手架搭设、模板支撑体系、满堂脚手架架设、高空作业操作平台搭建等施工现场，承担着将上部架体荷载均匀传递至地面或楼面结构的关键作用，能够有效解决施工场地地面不平整、架体搭设高度存在偏差的问题，避免架体出现局部沉降、倾斜失稳的安全隐患，是保障脚手架整体结构稳定性的基础部件。产品整体由方形承重底板、全牙传动丝杆、蝶形调节手柄三个核心部分组成，方形底板采用带圆角的方形结构设计，四个角位预留安装固定孔位，可通过膨胀螺栓与硬化后的混凝土地面完成刚性固定，增大底座与地面的接触受力面积，降低单位面积承压值，避免局部压强过大造成地面破损或底座下陷；全牙丝杆采用通长外螺纹设计，与调节手柄的内螺纹形成螺旋传动副，转动手柄即可实现丝杆伸出长度的连续调节，能够根据架体搭设的实际标高需求，在设计调节范围内任意调整支撑高度，抵消地面高差带来的架体水平度偏差，确保上部架体所有立杆受力均匀。蝶形调节手柄采用对称双翼结构设计，无需借助额外扳手工具，施工人员徒手即可转动完成高度调节作业，手柄表面做防滑结构处理，即便戴劳保手套操作也能施加足够扭矩，调节过程顺滑无卡滞，丝杆与手柄的螺纹配合经过公差优化，既保证调节时的转动顺畅度，又能避免受力后出现螺纹滑牙、自行回落的问题。设计过程中充分考虑施工现场的复杂工况，底板与丝杆的连接位置做了加强过渡结构，分散应力集中点，避免长期承重后焊缝或连接位置出现断裂变形；丝杆的螺纹牙型采用梯形传动螺纹设计，相比普通三角螺纹拥有更高的承重能力与抗磨损性能，能够承受立杆传递的竖向动载与静载组合荷载，满足不同搭设高度下的承重要求。安装时需先将底板固定在平整硬化的基层上，根据架体设计标高转动调节手柄预设丝杆伸出高度，待上部立杆套接在丝杆顶端后，再微调手柄高度确保架体整体水平，所有调节动作完成后可通过手柄的自锁特性锁定当前高度，无需额外锁止件即可保证支撑状态稳定，适配市场上绝大多数标准管径的脚手架立杆安装需求，安装边界覆盖常规房建、市政、桥梁施工中的脚手架搭设场景，能够有效提升架体搭设效率，降低施工安全风险。
