高精度USB Type-C沉板连接器结构设计

这款USB Type-C沉头连接器是面向消费电子内部连接场景开发的精密接插件，广泛应用于智能手机、平板电脑、轻薄笔记本、便携外设、智能家居控制终端等数码产品的主板端接口，承担设备对外的高速数据传输、大电流快充供电、音视频信号输出等核心连接功能，是当前消费电子领域应用覆盖最广的通用接口形态。

从实际使用场景来看，沉板结构的设计核心是为了适配超薄机身的装配需求，区别于传统板上安装的Type-C接口，沉头结构可将接口主体嵌入PCB板的预留开槽内，有效降低接口在设备整机厚度方向的占用空间，为机身内部的电池、散热模块、其他元器件留出更多排布余量，同时能让接口外端面与设备外壳平面保持齐平，避免接口突出外壳影响整机外观质感与握持手感，也能减少日常使用中接口受外力磕碰导致的结构损坏风险。

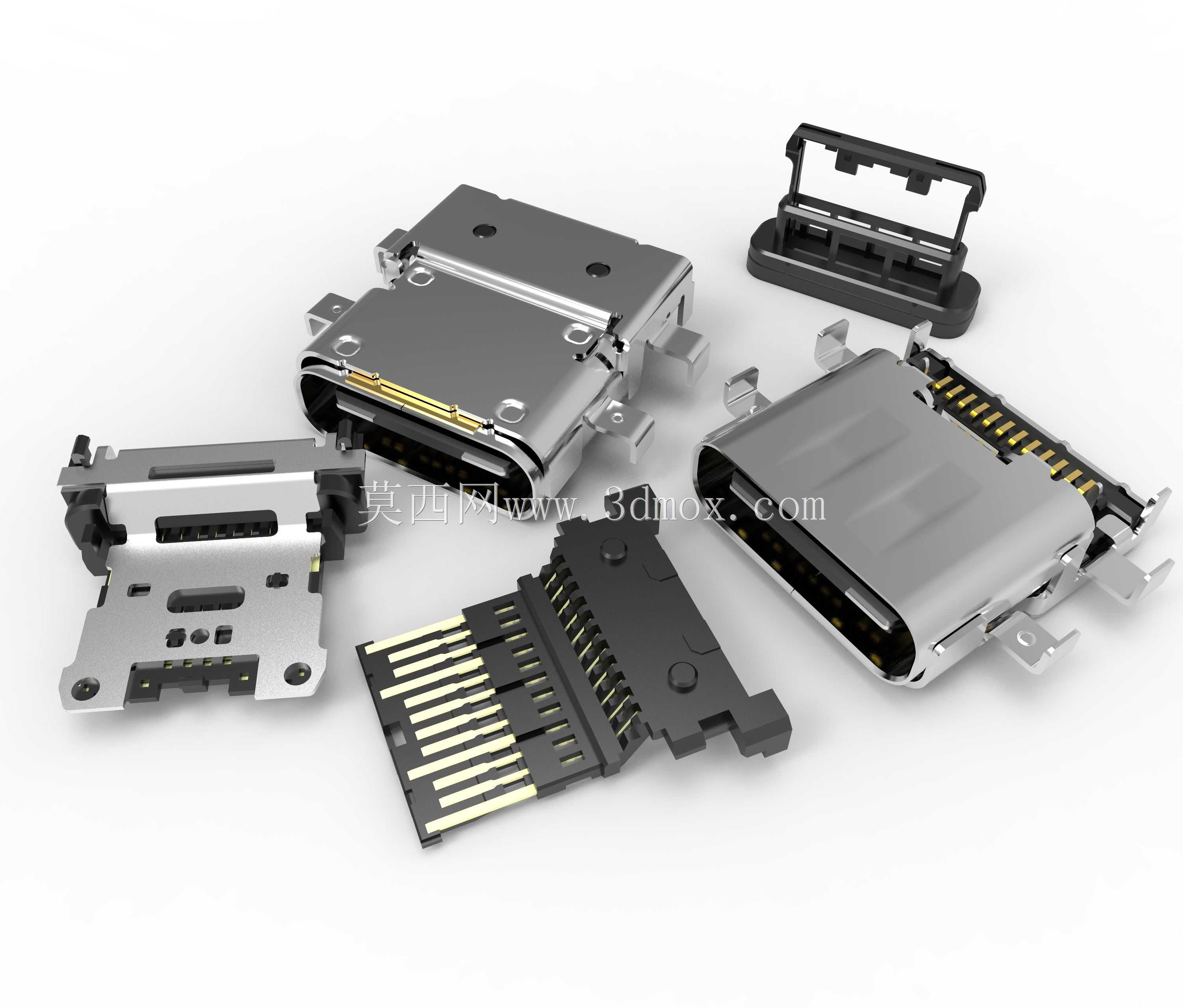

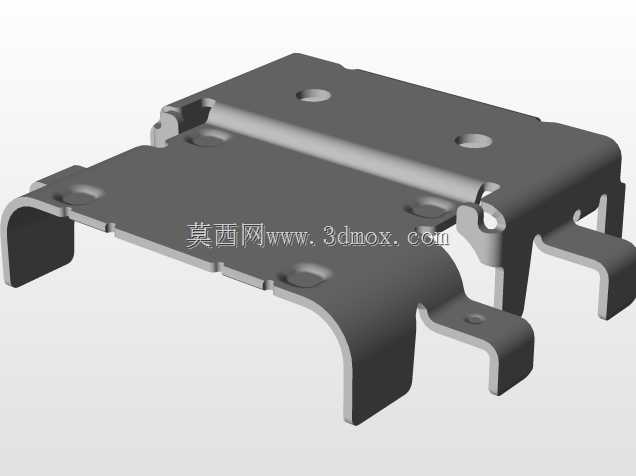

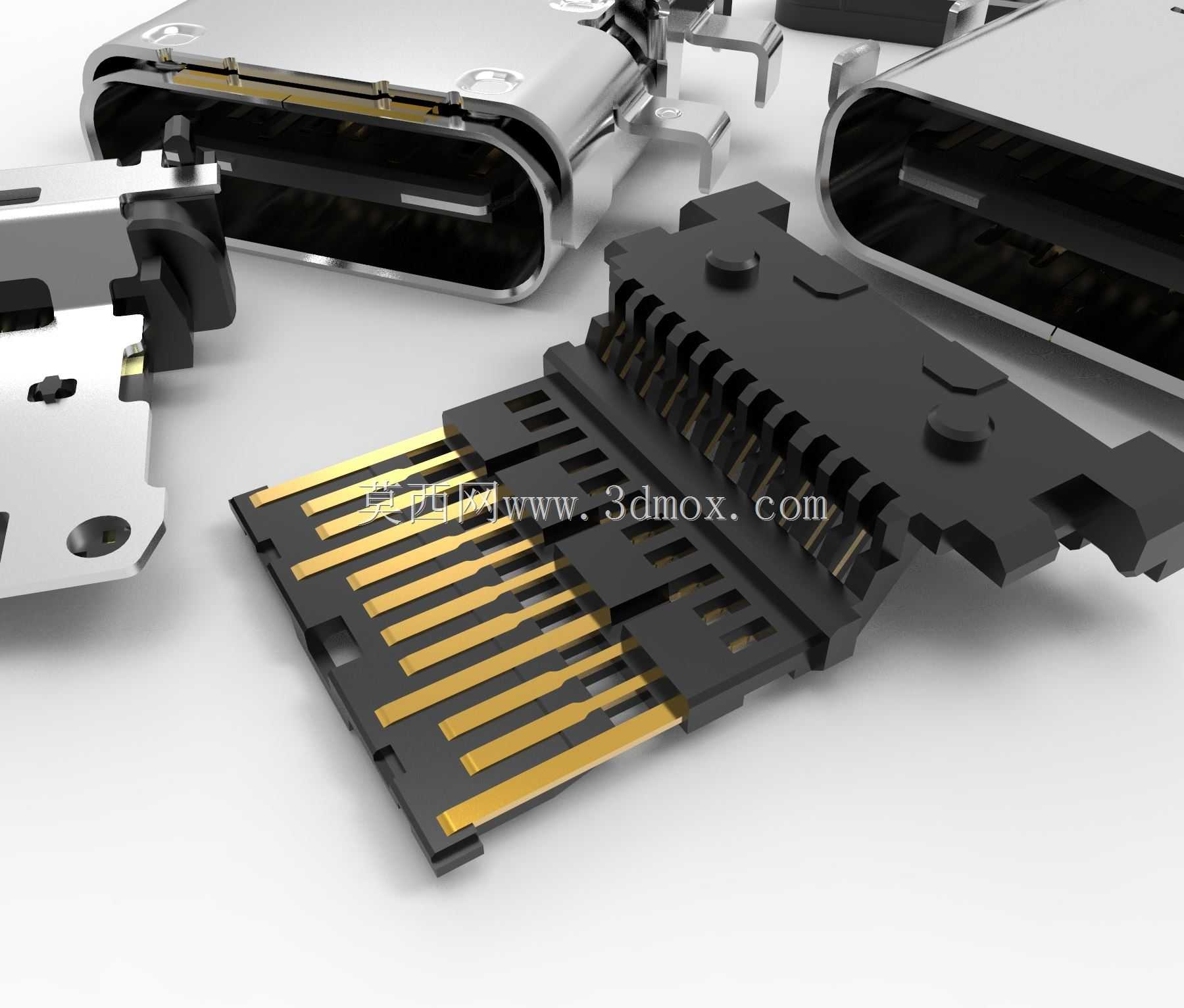

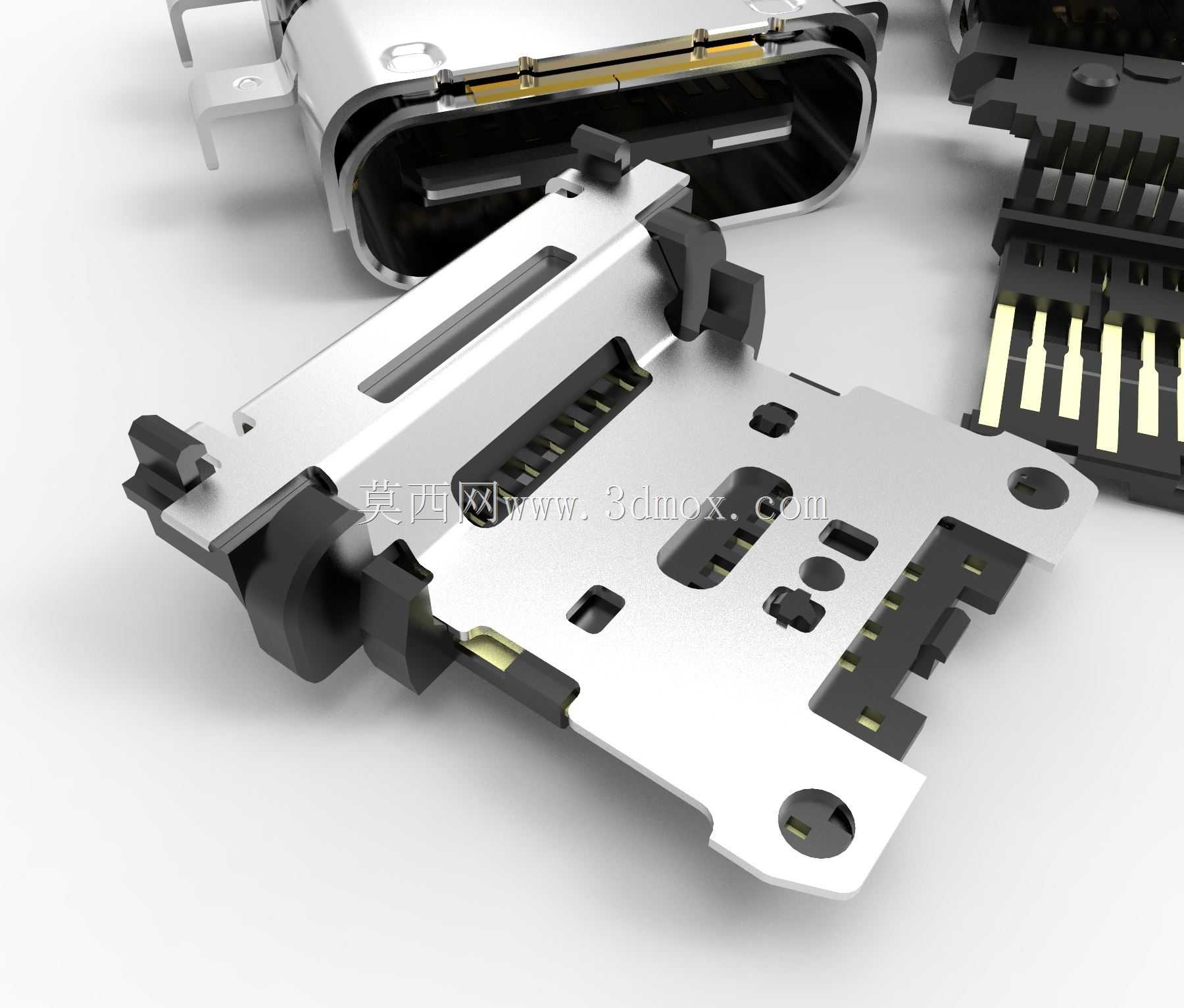

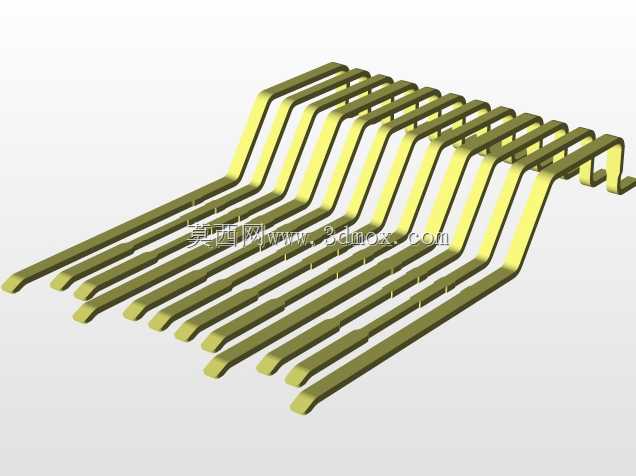

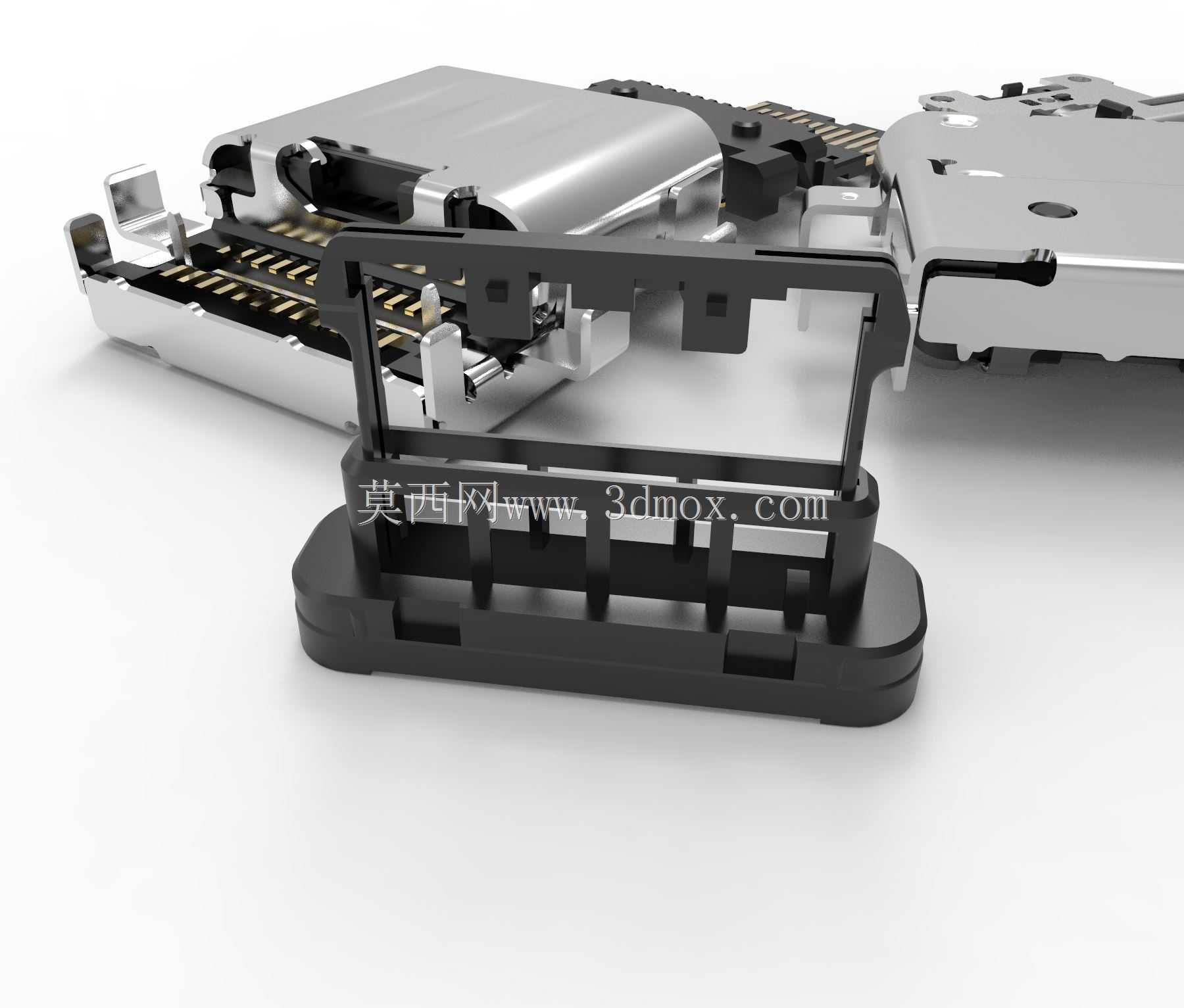

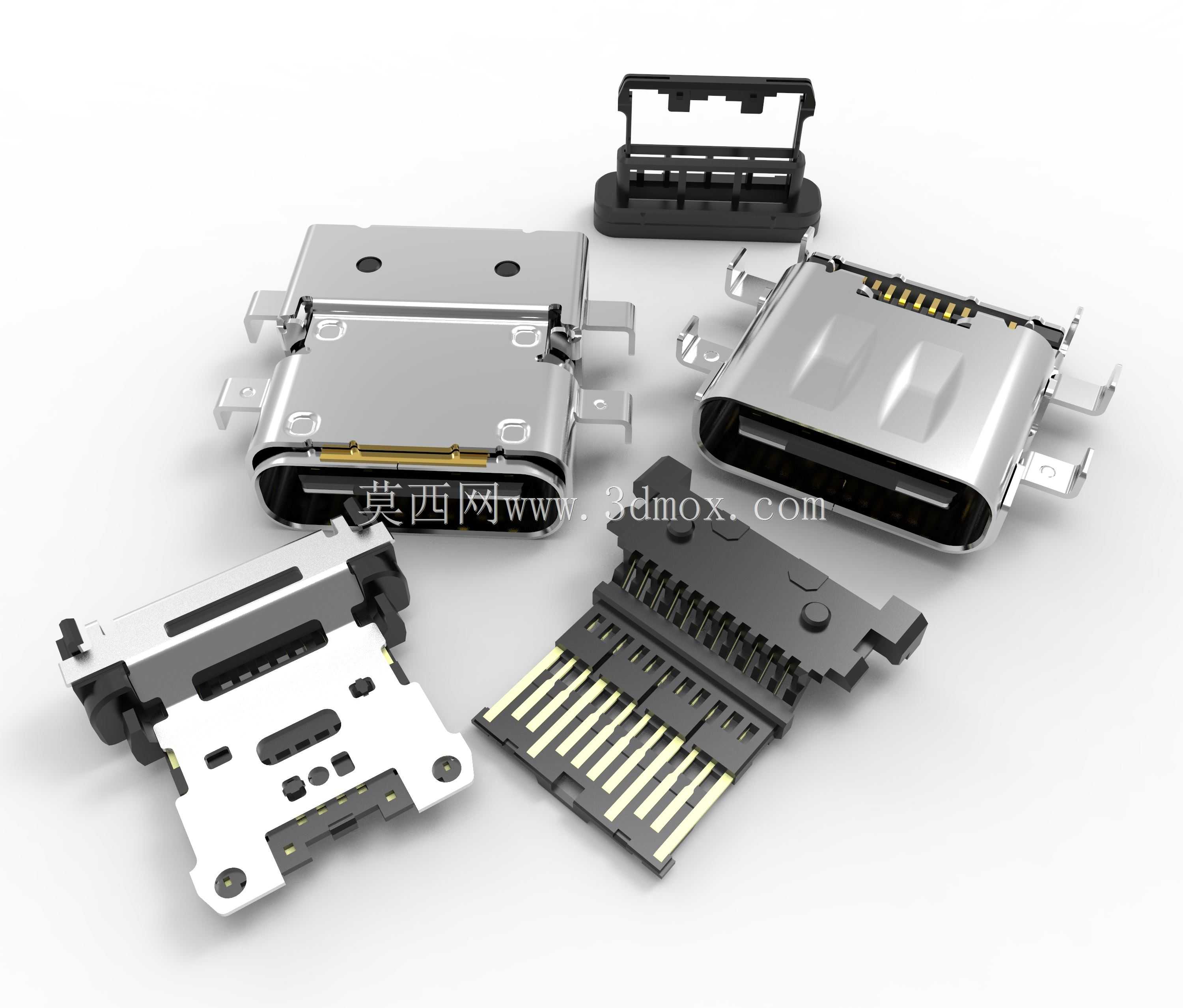

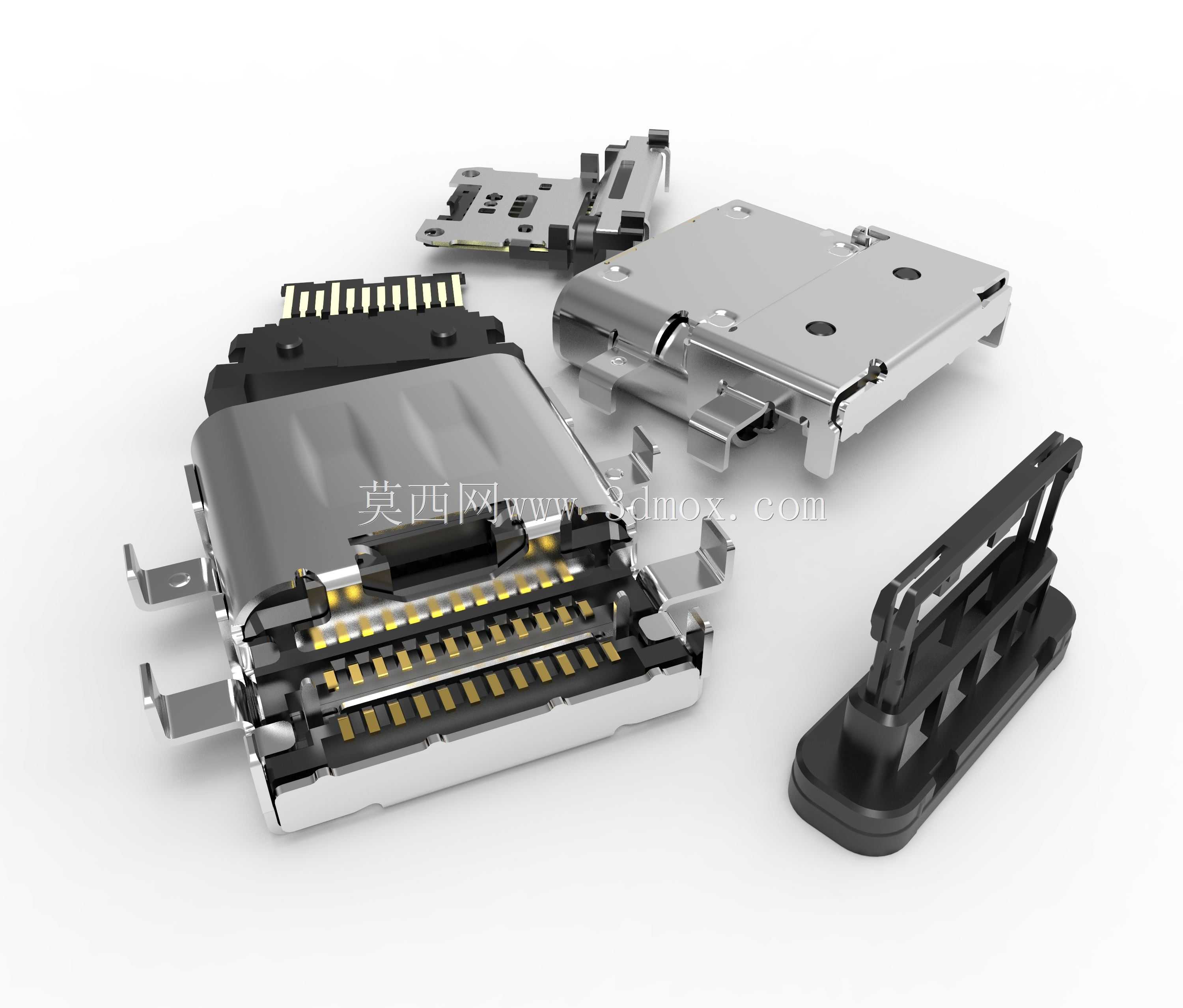

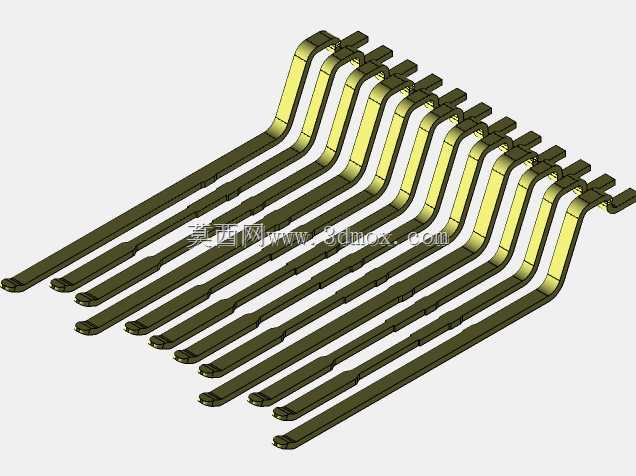

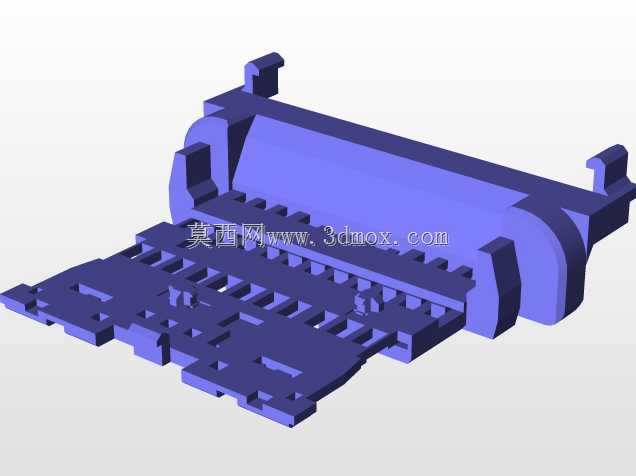

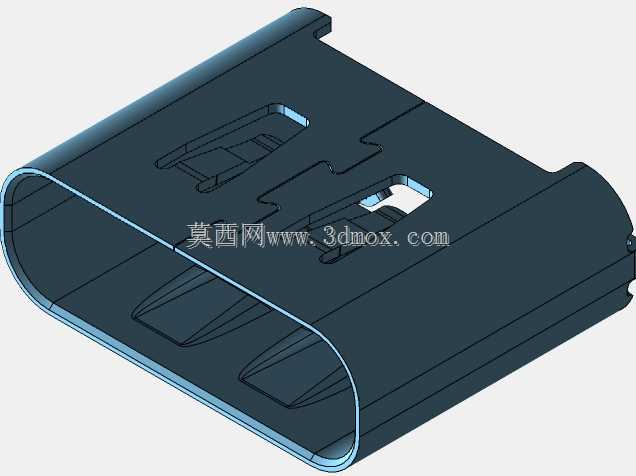

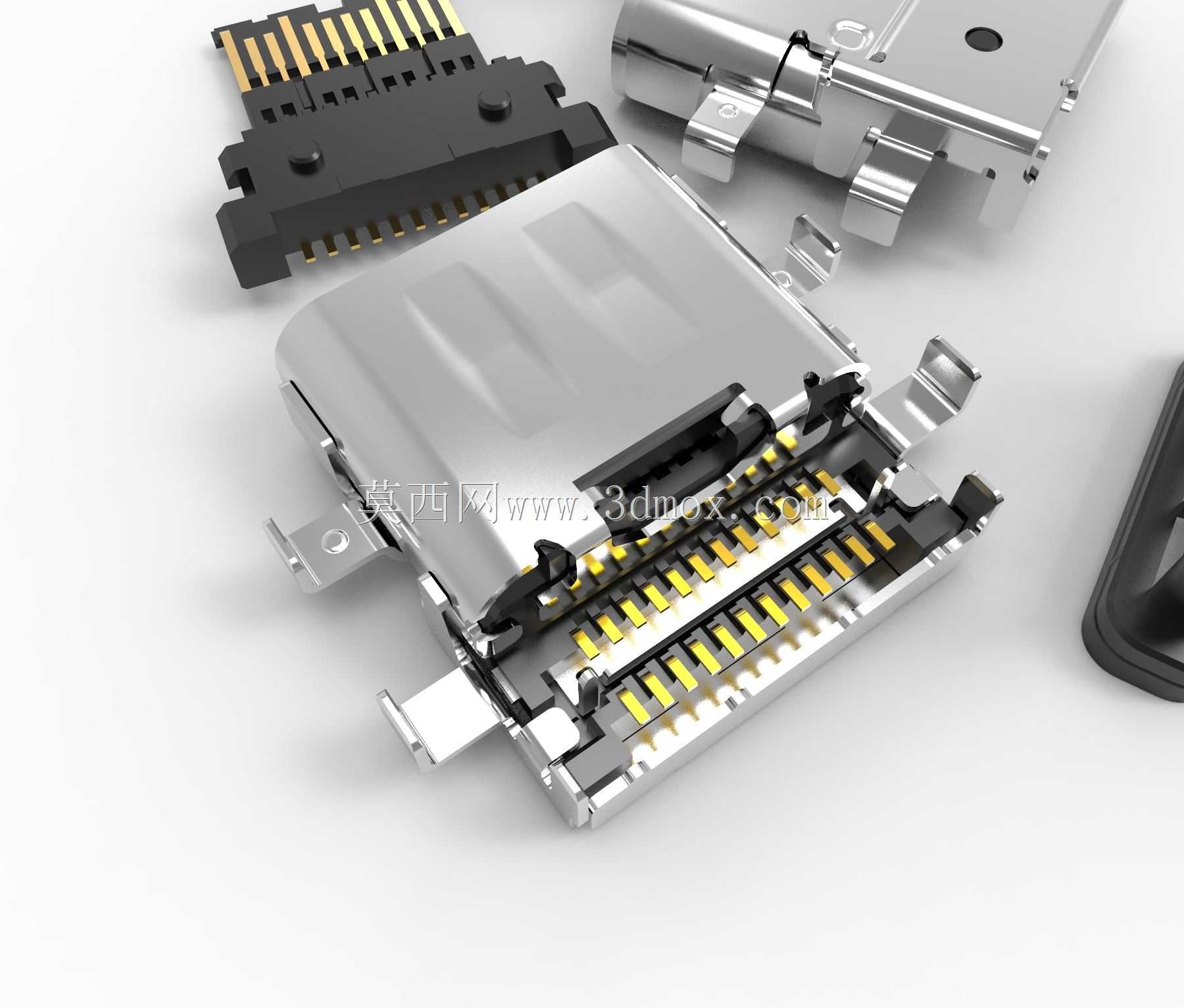

产品功能特性上，该结构完整还原了Type-C接口的全功能设计，包含金属屏蔽外壳、绝缘塑胶基座、上下两排对称排布的接触端子、固定卡扣、定位弹片等全部组成部件，金属外壳采用不锈钢冲压成型，具备优秀的抗形变能力与电磁屏蔽效果，可减少外部电磁信号对高速传输过程的干扰，同时外壳两侧设计有沉板安装固定脚与板上定位焊片，装配时可先通过定位柱与PCB板的定位孔对齐完成预固定，再通过焊盘焊接实现牢固连接，能承受日常插拔过程中的侧向拉力与扭转力，避免长期使用后出现接口松脱、虚焊等问题。内部接触端子采用高弹性铜材镀金处理，既保证了接触时的低电阻导通性能，满足大电流快充的载流要求，也具备优秀的耐磨性能，可承受上万次的反复插拔而不出现接触不良的问题，上下对称的端子排布实现了接口正反插均可正常导通的使用特性，大幅提升了用户日常插接的便捷性。

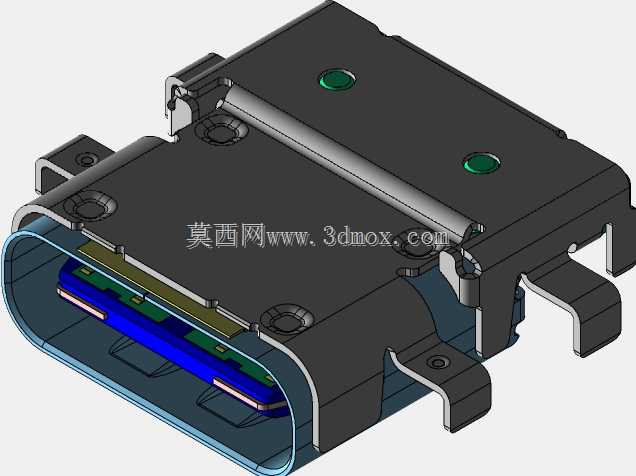

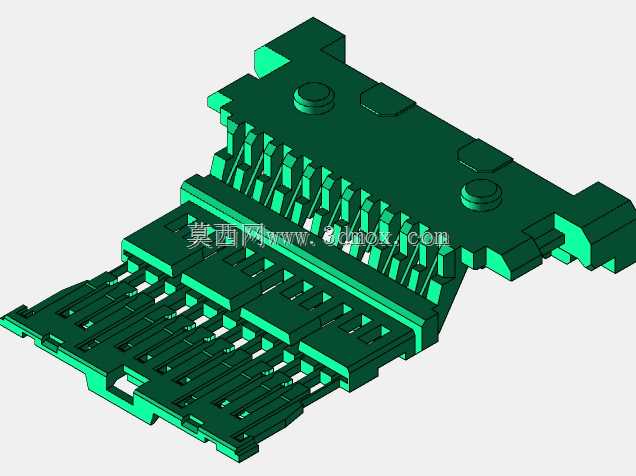

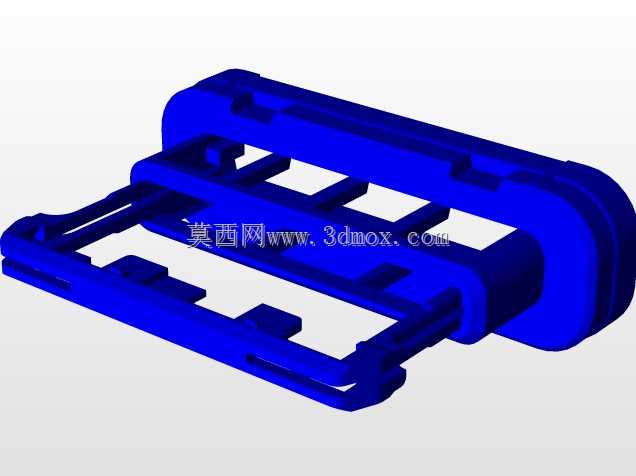

设计思路上，整套结构完全遵循USB-IF协会发布的Type-C接口规范进行细节还原，每个部件的配合间隙都经过严谨校核，金属外壳与塑胶基座之间采用卡扣式过盈配合，无需额外粘接即可实现牢固组装，内部端子的排布间距、接触弹片的翘起高度、插拔导向的倒角尺寸都完全符合通用规范，可与市面上所有合规的Type-C公头实现完美适配，不会出现插接过紧、过松或者针脚对位偏差的问题。

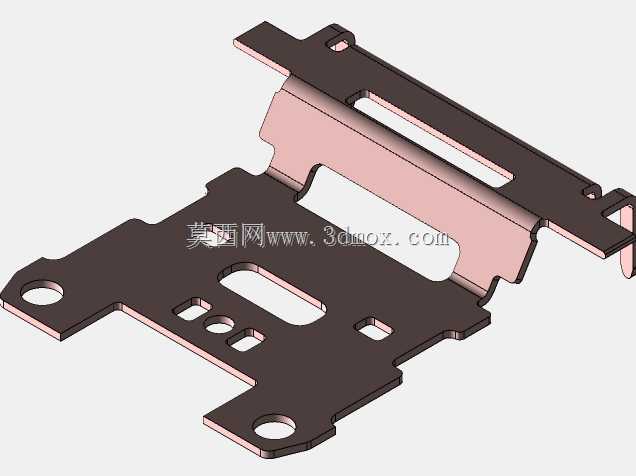

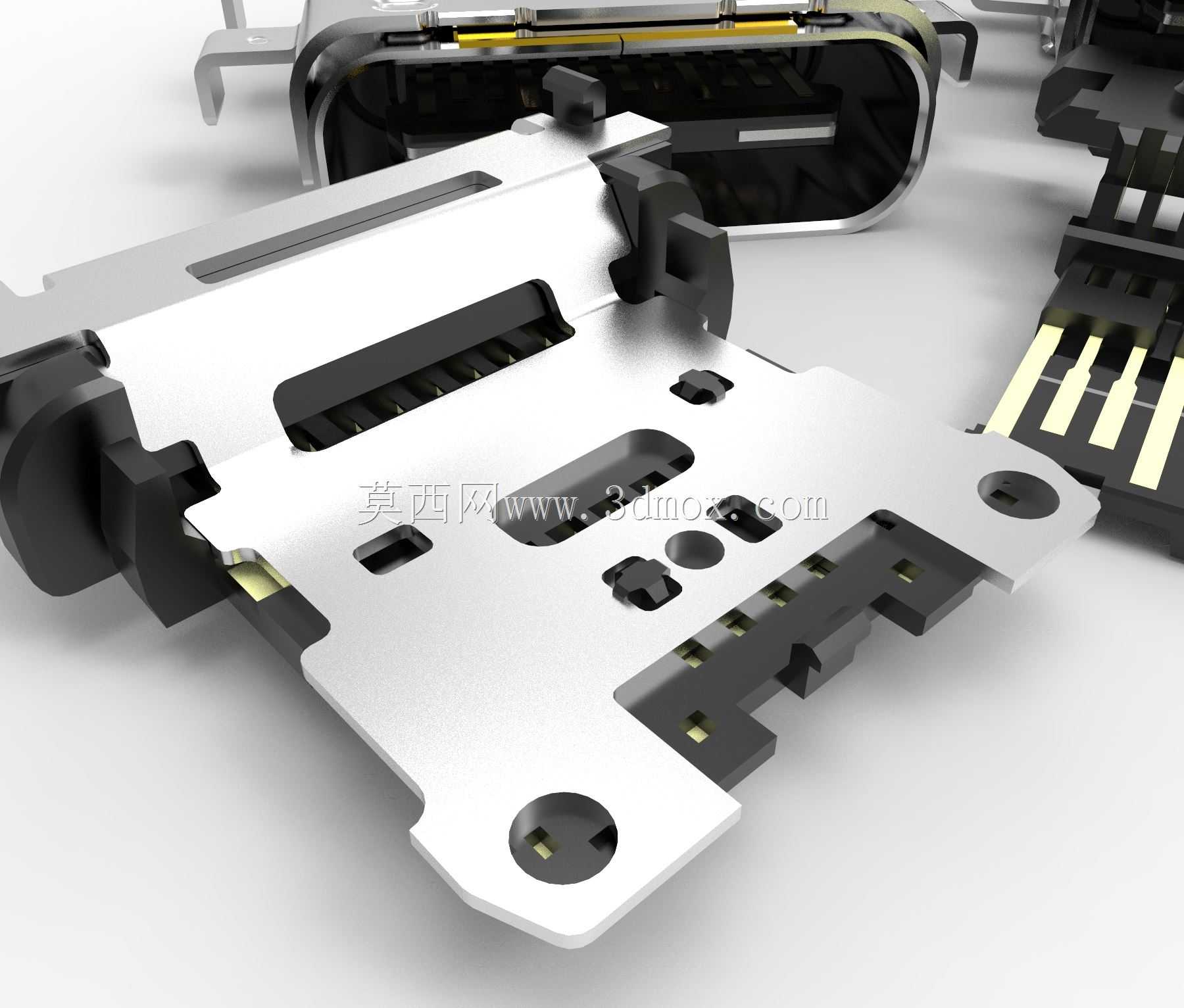

外形尺寸与安装边界方面，该沉头接口的整体长宽尺寸适配消费电子通用的安装空间，沉板深度可匹配不同厚度PCB的开槽要求，安装焊盘的位置与尺寸完全符合行业通用的设计标准，工程师在进行主板设计时可直接调用该结构进行布局，无需额外调整安装孔位与焊盘定义，能有效缩短产品开发阶段的接口适配周期，减少结构验证的重复工作量。
