骨架式轻型固定翼航模结构设计

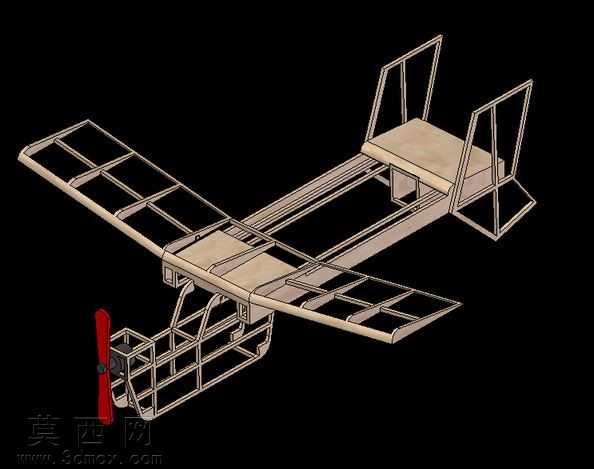

本作品为骨架式轻型固定翼航模的三维结构设计，采用三维建模软件完成全参数化结构搭建，完整还原了轻量型航模的桁架式受力框架。建模过程中以航空模型的受力逻辑为核心设计思路，优先采用镂空桁架结构替代实体蒙皮结构，在保证结构强度的前提下最大限度降低整机自重，适配小型电动动力系统的推力输出需求。模型整体采用对称式布局设计，主机翼为平直上单翼构型，机翼内部通过横向肋条与纵向主梁组合形成网格状承力结构，每一段肋条的间距、主梁的截面尺寸都经过比例校准，既能够维持机翼的翼型轮廓，又可以分散飞行过程中产生的升力载荷，避免机翼出现形变断裂问题。机身主体采用长桁式框架结构，从机头动力舱位置延伸至尾翼安装段，形成连贯的受力传力路径，机头位置预留了动力组件安装位，可适配小型螺旋桨动力系统的安装固定，框架结构同时为电池、舵机等航模电子元件预留了充足的安装空间。尾翼部分采用常规尾翼布局，垂直尾翼与水平尾翼均采用与主机翼一致的桁架式骨架结构，通过机身末端的连接框架与主机身形成刚性连接，保证飞行过程中舵面操控的结构稳定性。材质渲染上，框架部分采用轻质航空木材质感表现，螺旋桨部件采用高亮红色工程塑料材质区分，通过黑色背景的渲染设置突出骨架结构的线条感与空间层次，清晰展现每一处杆件的连接关系与空间位置。整个模型的结构设计完全遵循轻型航模的制作逻辑，所有杆件的连接节点都做了适配实际粘接/固定的结构处理，没有冗余的结构设计，既可以作为航模设计的结构参考方案，也可直接用于轻量化航模的制作打样，完整展现了桁架式结构在轻型飞行器设计中的轻量化优势，兼顾了结构强度、装配便利性与自重控制的多重设计需求。
