多管路联动空间曲柄摇杆传动机构

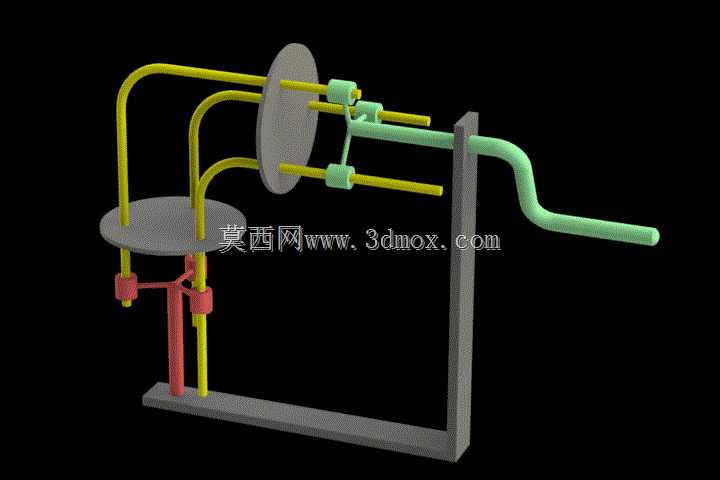

该空间联动传动机构主要面向机械原理教学演示、小型自动化设备间歇传动、轻工机械往复动作输出等应用场景，可作为教具直观展示空间多杆机构的运动传递逻辑，也可经过参数适配后集成到小型包装、分拣设备中，完成特定轨迹的往复摆动、同步联动动作输出，替代传统平面连杆机构无法实现的空间交错轴动力传递需求。机构整体采用L型立式安装基座作为承载主体，基座底部为平直安装面，预留有对应安装孔位，可直接固定在工作台面或设备机架上，整体安装边界紧凑，横向占用空间较小，竖向高度适配常规教学演示台与小型设备的内部安装空间，无需额外预留过大的操作与维护空间。在功能特性上，该机构通过三组平行布置的黄色弯管连杆与端部的灰色转盘形成铰接联动，输入端为侧方伸出的绿色弯型摇柄，转动摇柄时，动力通过绿色连杆组件传递到竖向立架上的滑动铰接座，带动三组平行黄色连杆同步做空间往复摆动，同时驱动下方的水平灰色转盘做定轴转动，下方红色的竖向连杆组件与黄色管路铰接，可将上部的摆动动力转化为竖向的往复直线动作，实现单输入下的多组不同方向运动同步输出，运动过程无卡滞，各铰接点的运动副间隙控制合理，可顺畅完成连续的动作循环。设计思路上，该机构突破了传统平面连杆机构仅能在单一平面内传递动力的限制，采用空间交错布置的连杆结构，将转动输入转化为多维度的摆动、转动、直线往复输出，各管路构件既作为动力传递的连杆，也通过弯管构型避让了运动过程中的构件干涉，铰接点采用轴套式连接结构，降低运动过程中的摩擦阻力，保证长期运行的稳定性，构件的长度、弯角参数经过运动学仿真验证，确保整个运动行程内无死点、无构件碰撞，输入摇柄的操作力适中，手动即可顺畅驱动整个机构完成全行程动作，无需额外施加过大的操作力。在安装适配层面，基座的安装孔位采用通用间距设计，可适配不同规格的螺栓固定，各运动构件的运动行程均在基座轮廓范围内，不会超出安装边界对外围设备造成干涉，可直接作为独立的功能模块集成到对应设备中，也可单独作为教学演示器具使用，帮助学习者直观理解空间连杆机构的运动原理与动力传递路径。
