便携手动自行车充气泵结构设计

　　该模型呈现的是一种便携手动自行车气泵，核心用途是在无外接电源条件下为自行车轮胎补充气压，也可兼顾球类、小型充气垫等低压充气场景。结构上采用长筒式布局，主体由活塞杆、外筒、手柄、端部连接嘴及内部密封件组成，整体形态细长，便于随车携带或放入工具包。

　　从实际使用看，这类气泵的关键不在复杂传动，而在行程、密封与握持稳定性之间的平衡。外筒作为压缩腔主体，决定单次推压的有效排量；活塞杆在筒内往复运动，端部需设置可靠的活塞密封结构，以保证回程进气、压程出气的单向逻辑。手柄位于杆体末端，造型需要兼顾手掌施力面积与扭转强度，避免高压充气时局部应力集中导致开裂。

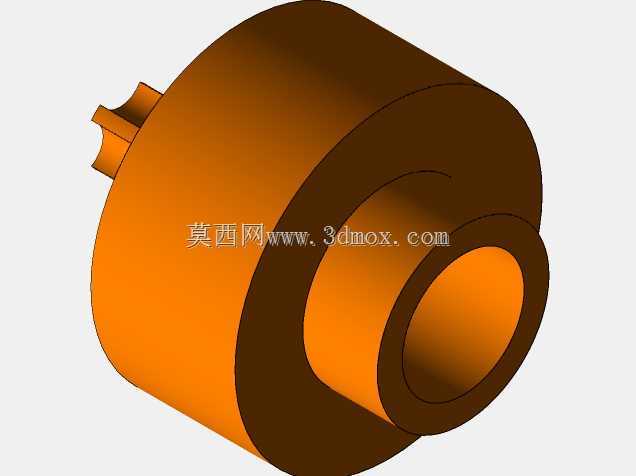

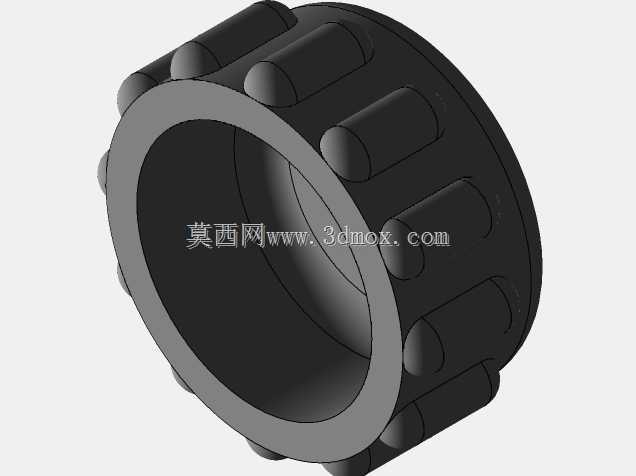

　　设计思路上，模型采用分步装配方式表达各零件关系，便于观察内部运动链。筒身与端部接头之间应保留足够连接长度，既保证螺纹或卡扣连接的同轴度，也为密封件预留压缩空间。出气端通常连接软管或气嘴转接结构，用于适配不同气门形式；若直接刚性连接，充气过程中轮胎转动或手部偏摆容易对接口形成附加弯矩。

　　外形尺寸方面，细长杆式结构有利于提高行程并缩小收纳截面，但长度受车架安装空间限制。若用于随车固定，泵体直径、端部凸起和手柄宽度都需要纳入安装边界，避免与车架管材、刹车线或辐条发生干涉。底部与顶部的外轮廓应尽量圆滑，减少突出棱角，便于卡扣绑扎或支架固定。

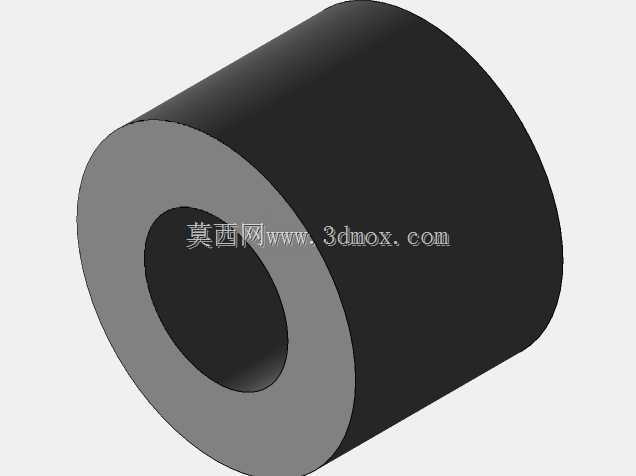

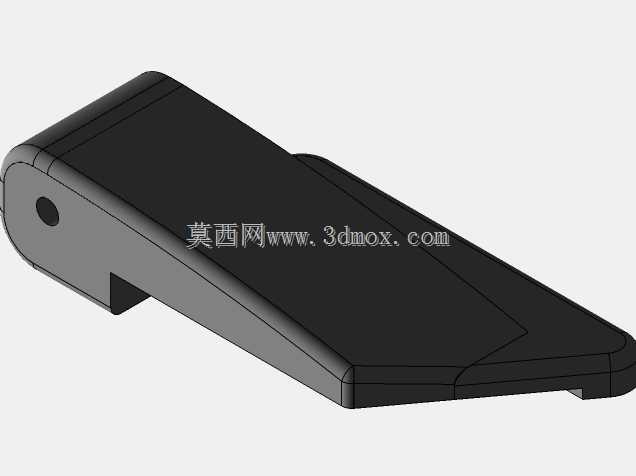

　　工程建模时需重点关注活塞杆与筒体内壁的间隙配合。间隙过大，密封圈偏磨后容易漏气；间隙过小，往复阻力增加且对加工直线度要求更高。筒壁厚度也要结合材料选择评估，既要承受反复压缩产生的内部压力，又不能因壁厚过大而失去便携意义。手柄与杆体连接处是高频受力区，应通过过渡圆角、加强筋或嵌件方式改善载荷传递。

　　在结构表达层面，该模型可用于检查装配顺序、运动行程和人机握持姿态，也能作为低压手动充气工具的基础方案，后续可在此基础上拓展压力表安装位、软管收纳结构、快接气嘴或车架固定支架等细节。
