高保真航空涡扇喷气发动机结构设计

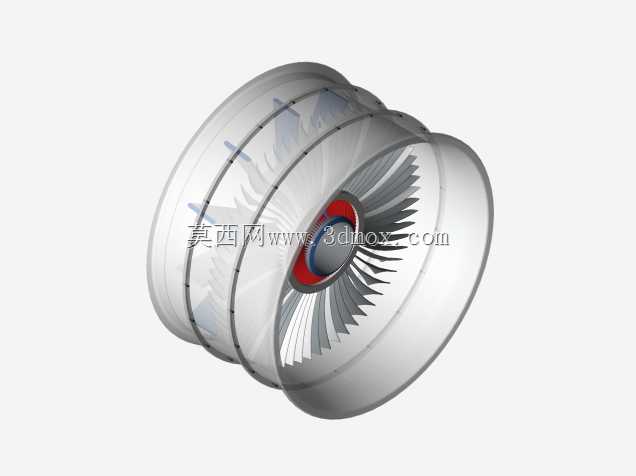

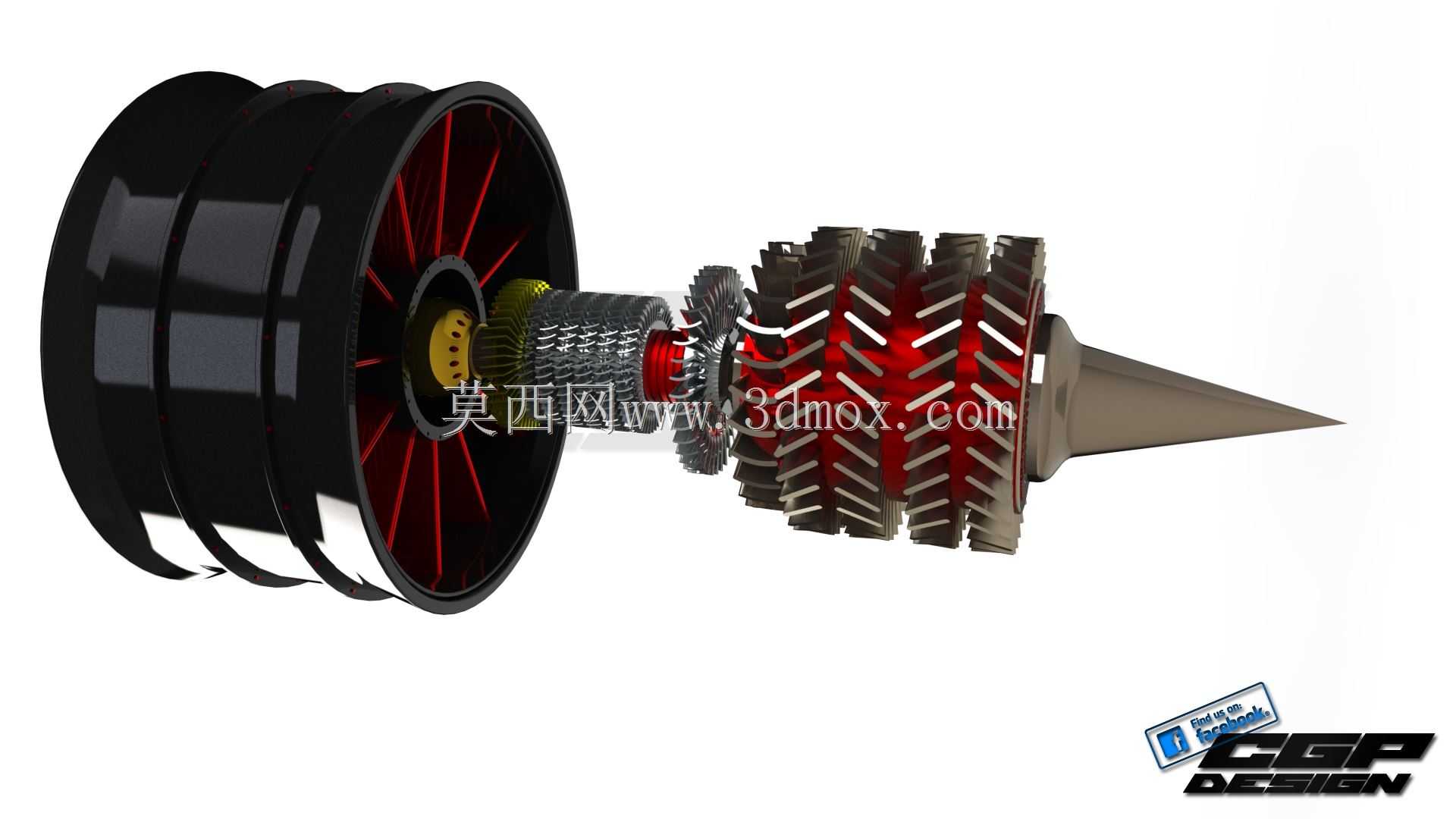

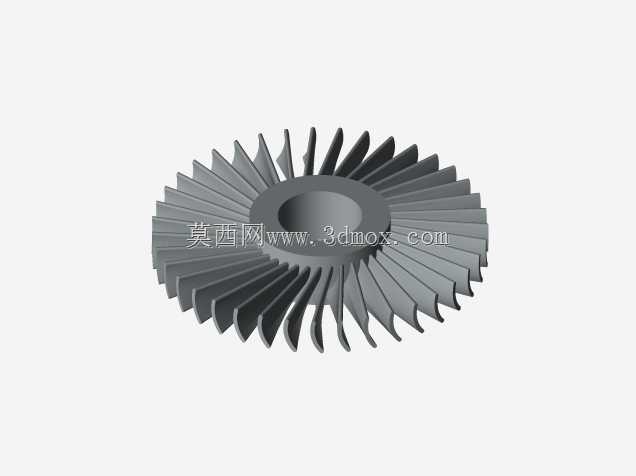

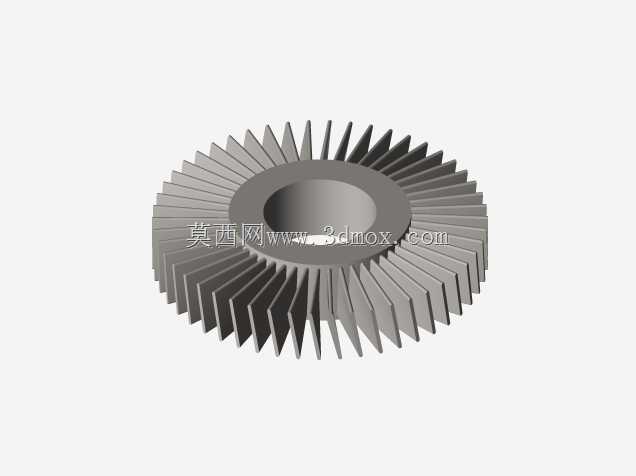

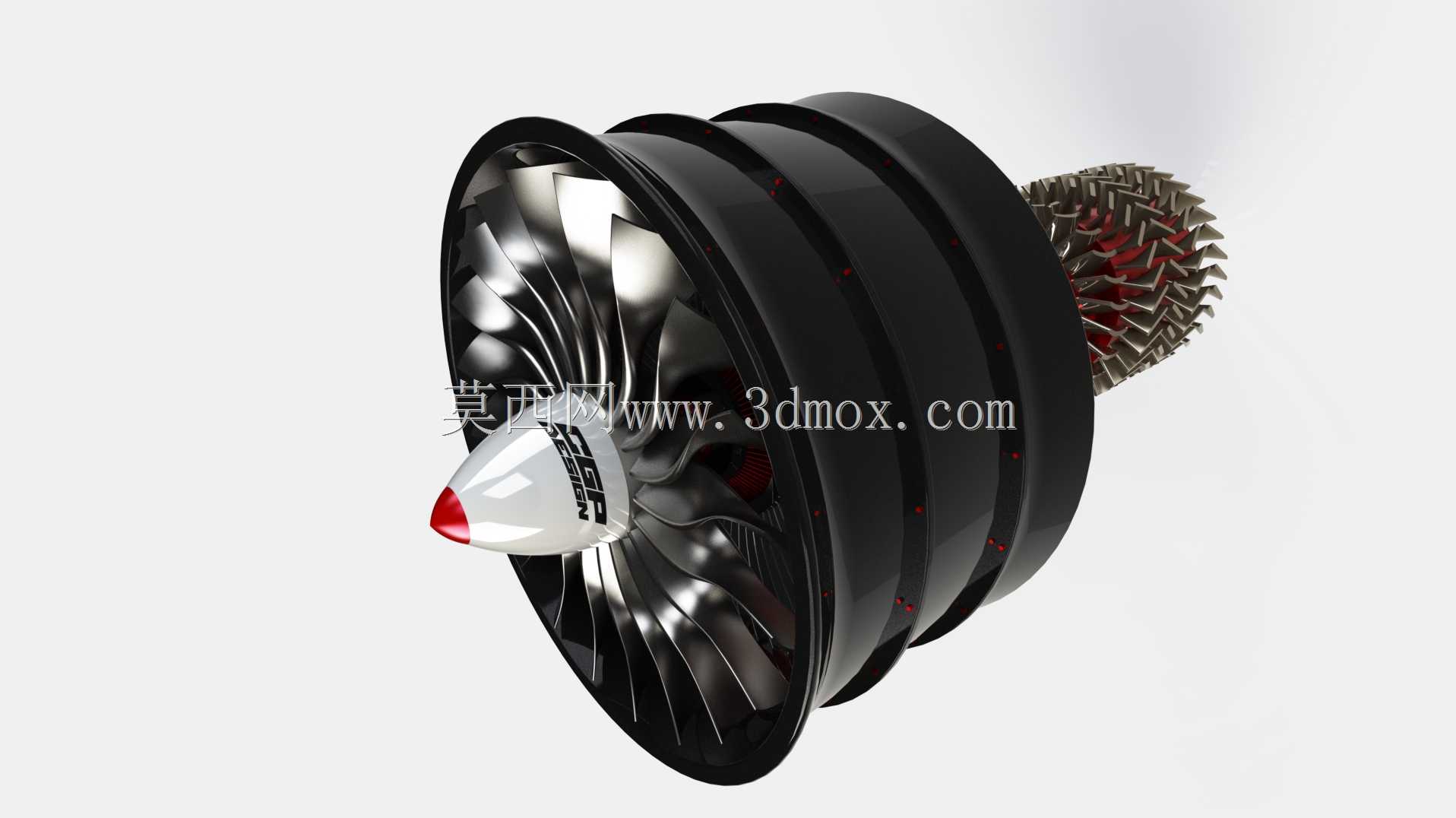

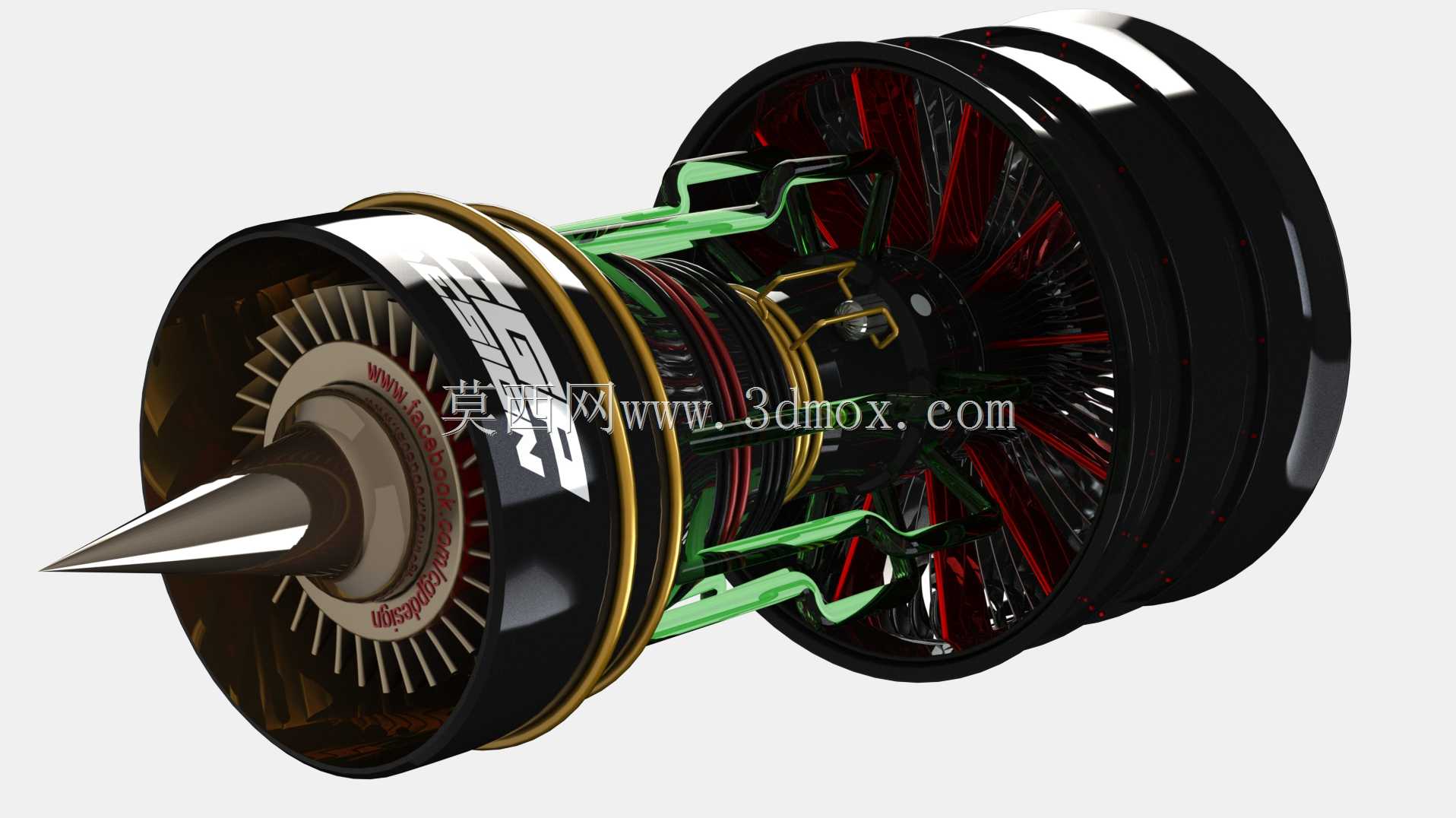

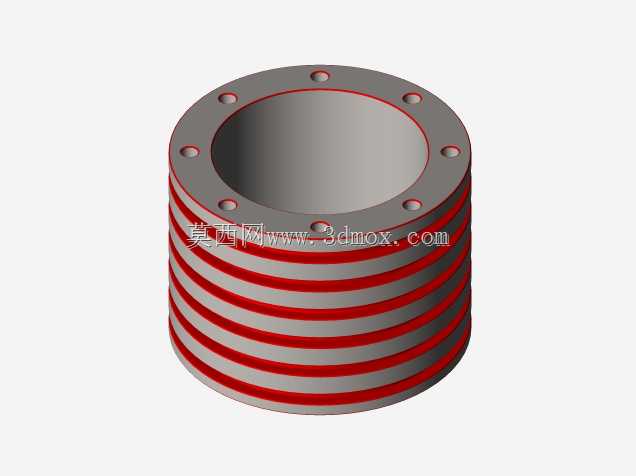

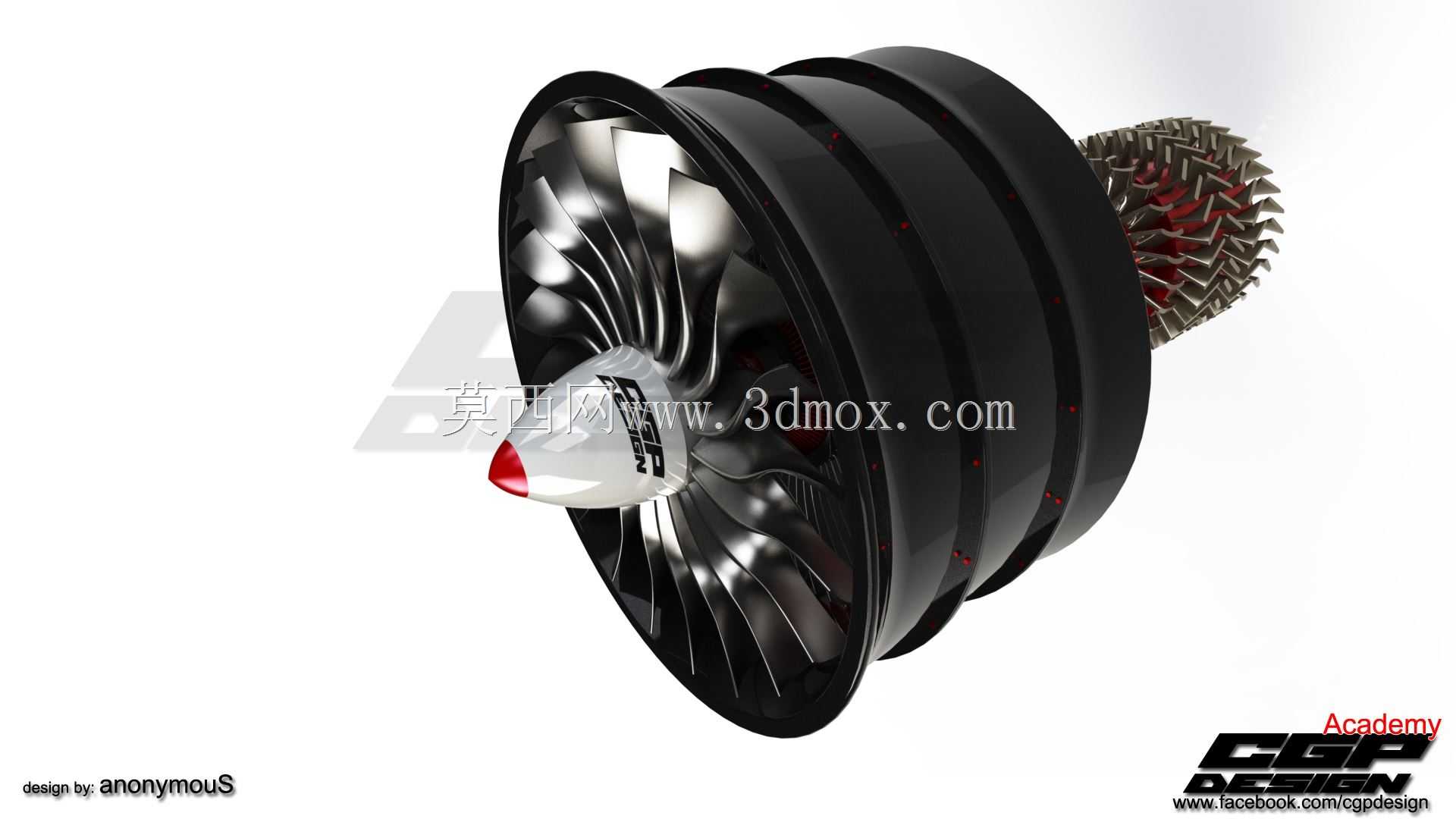

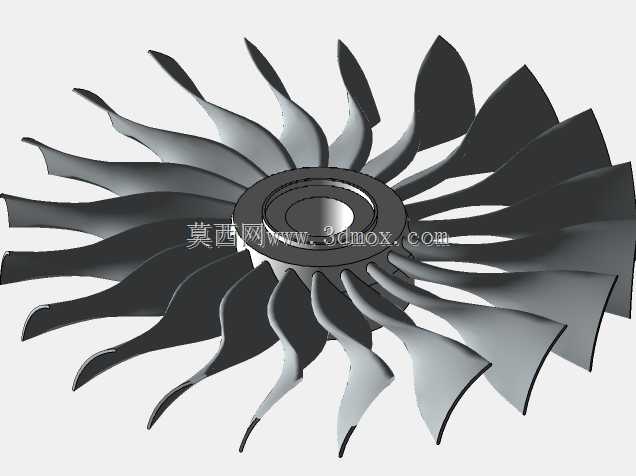

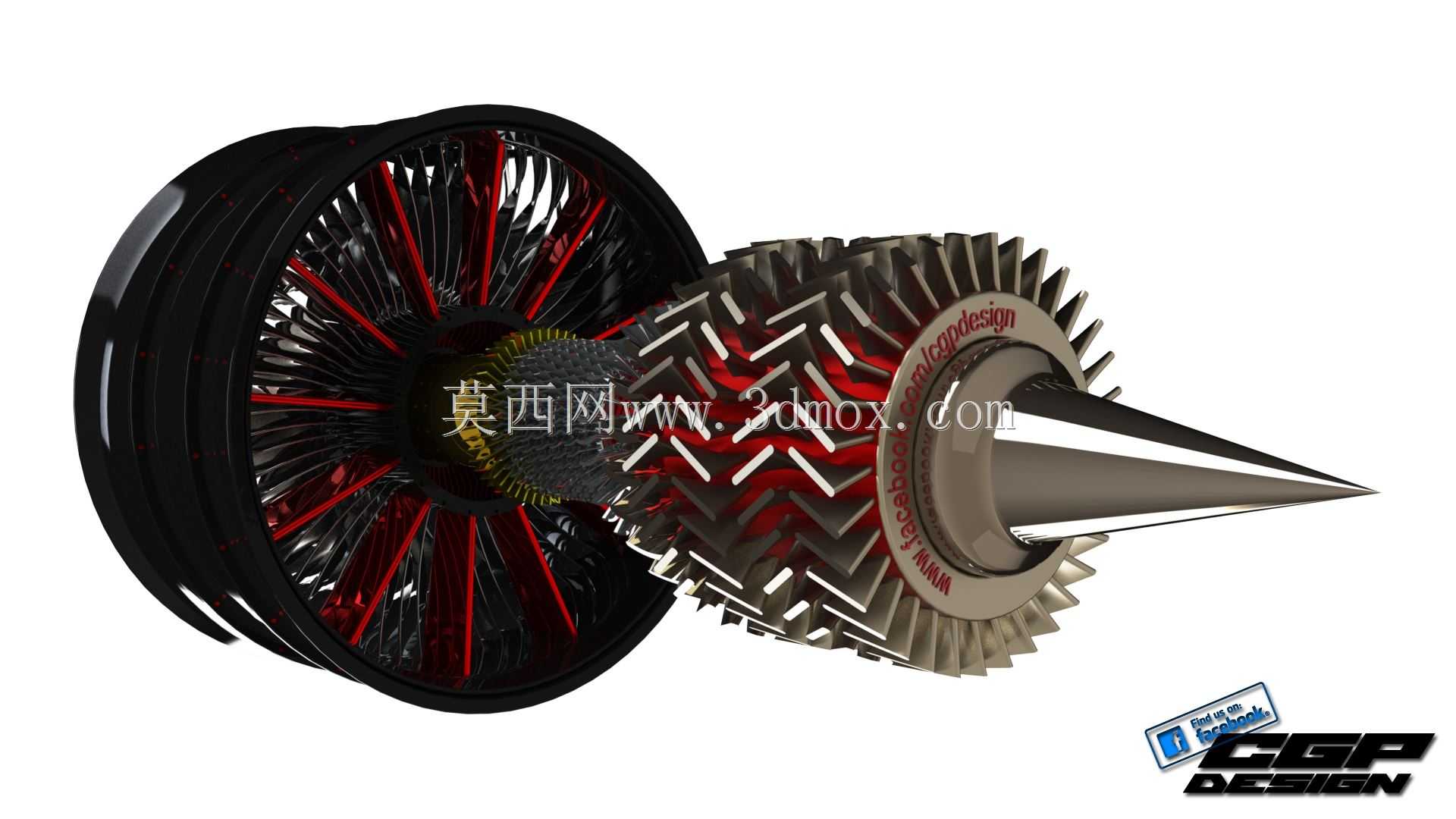

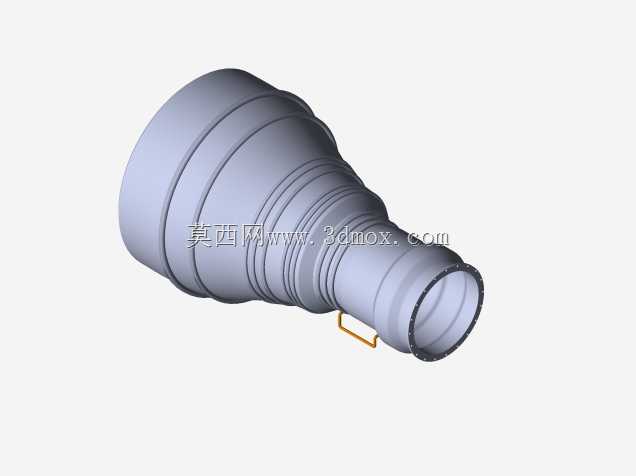

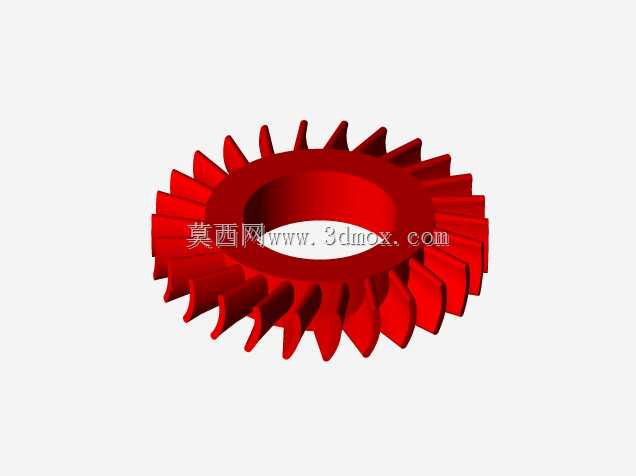

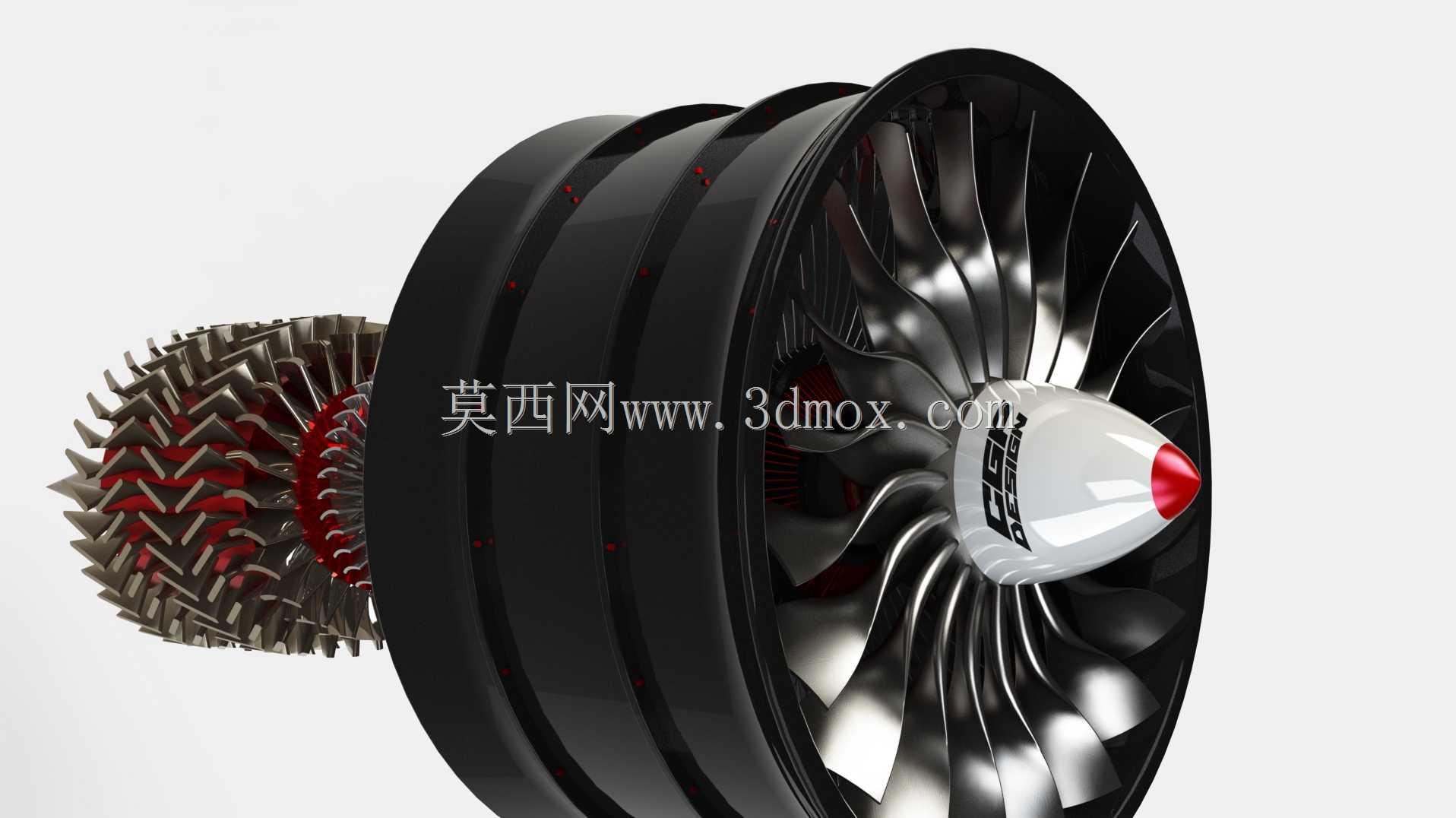

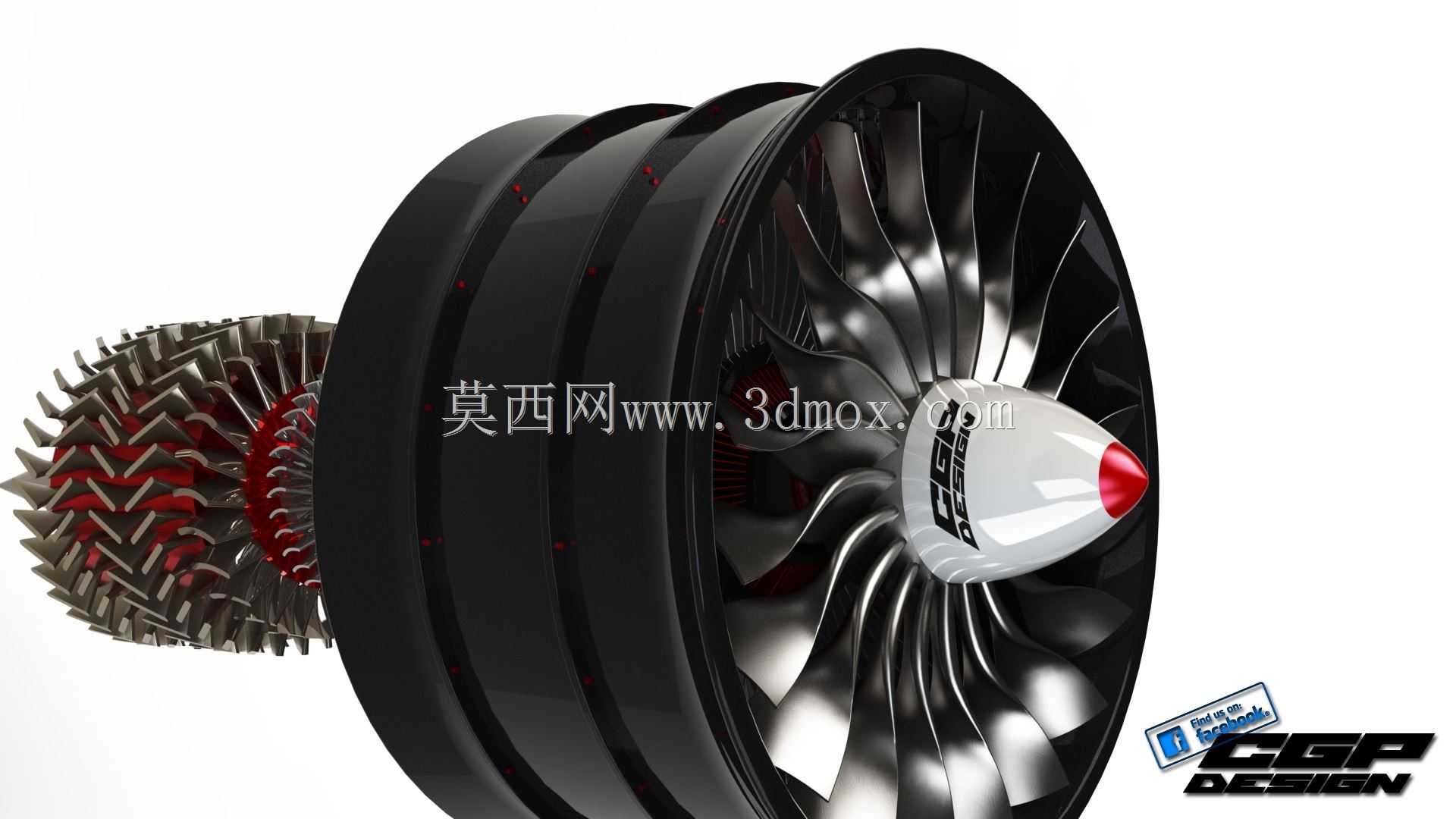

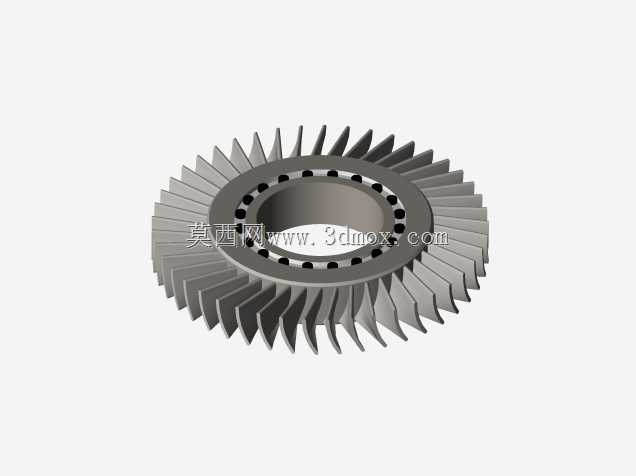

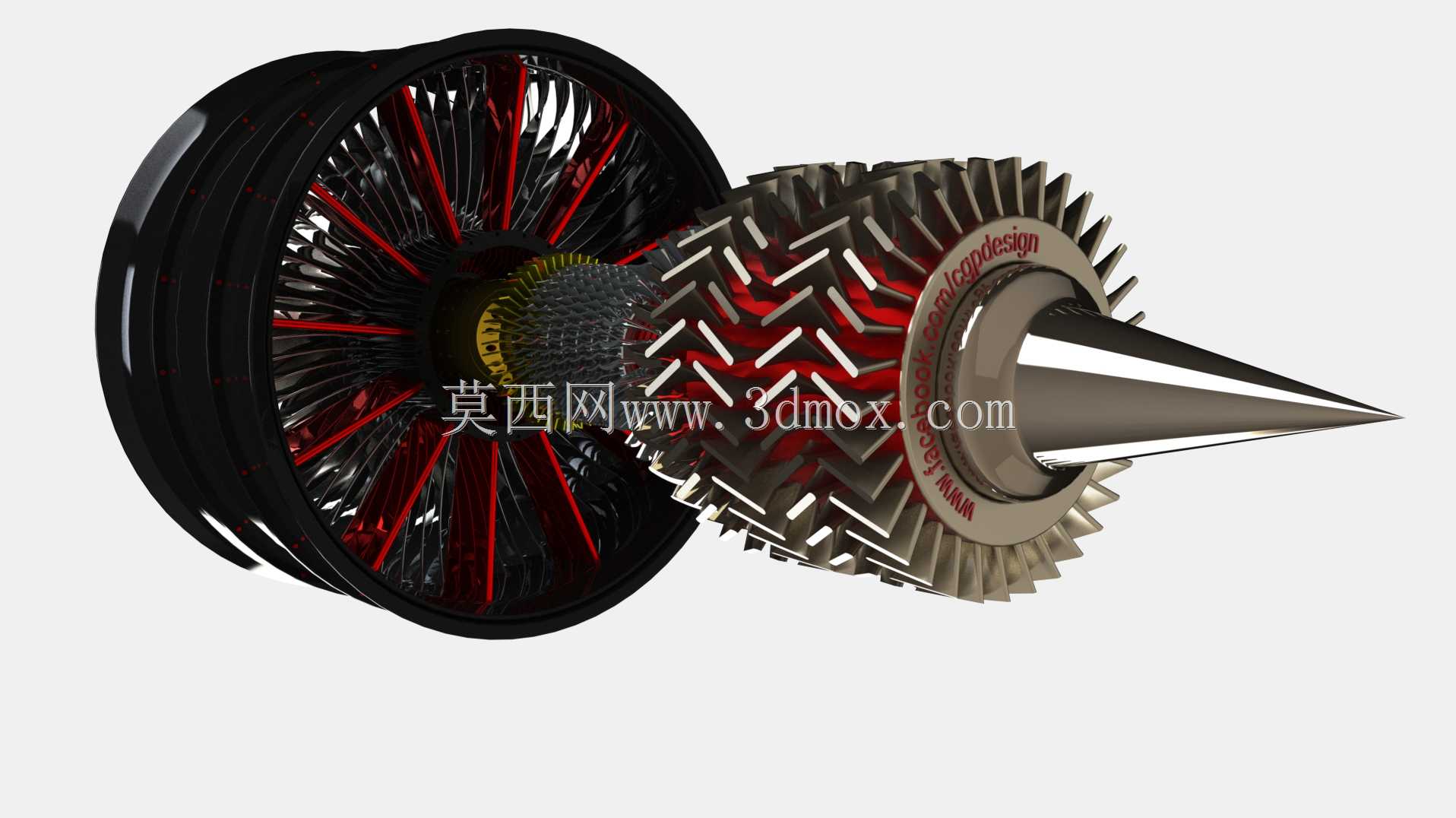

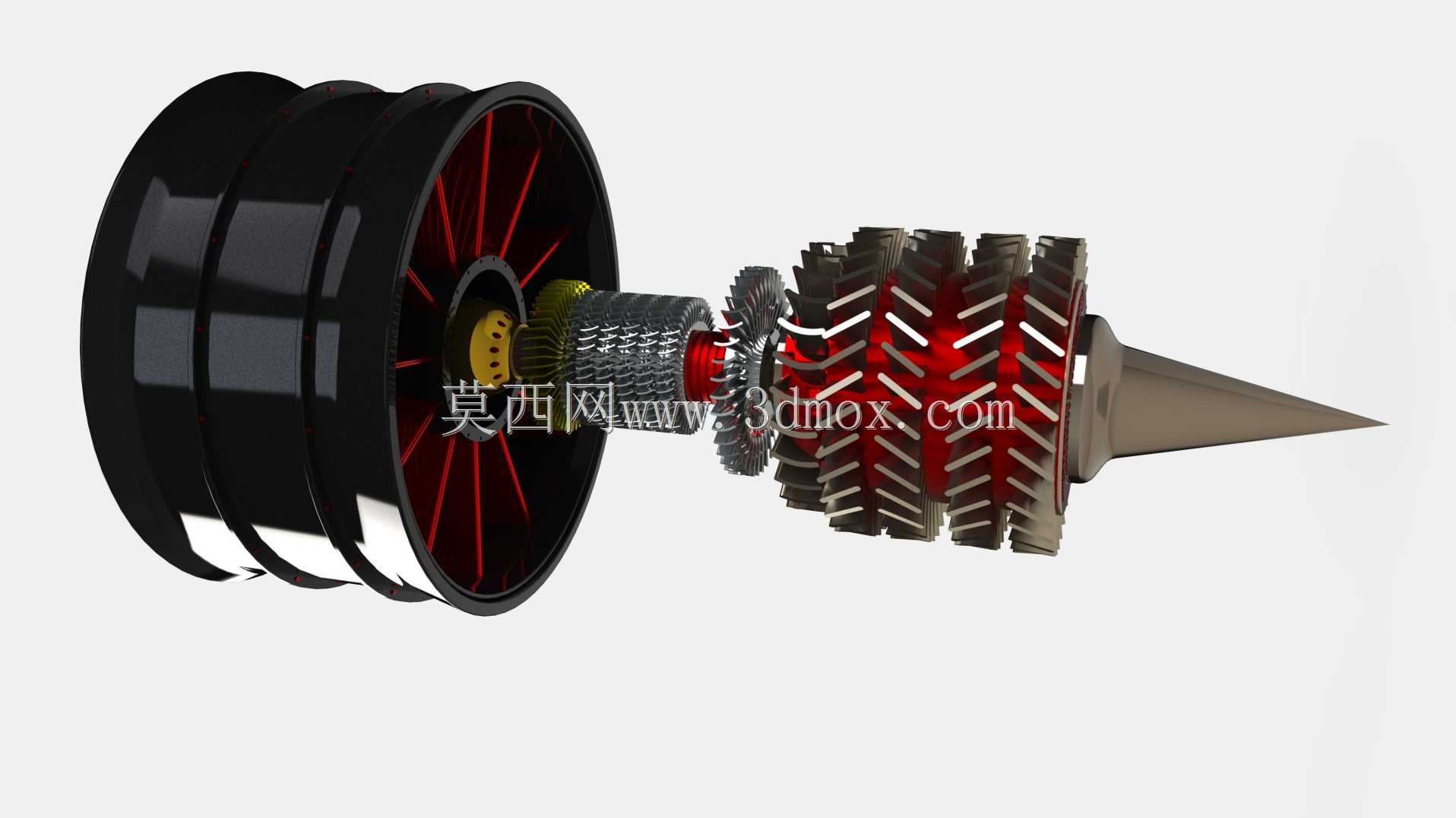

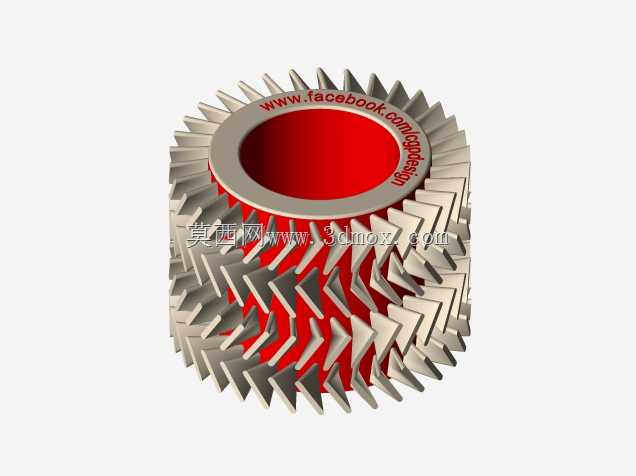

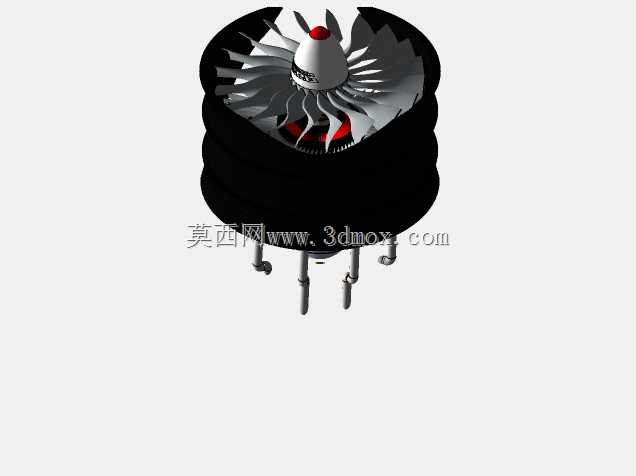

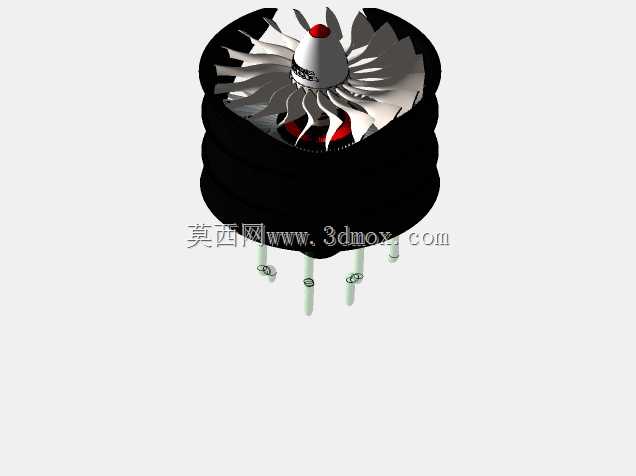

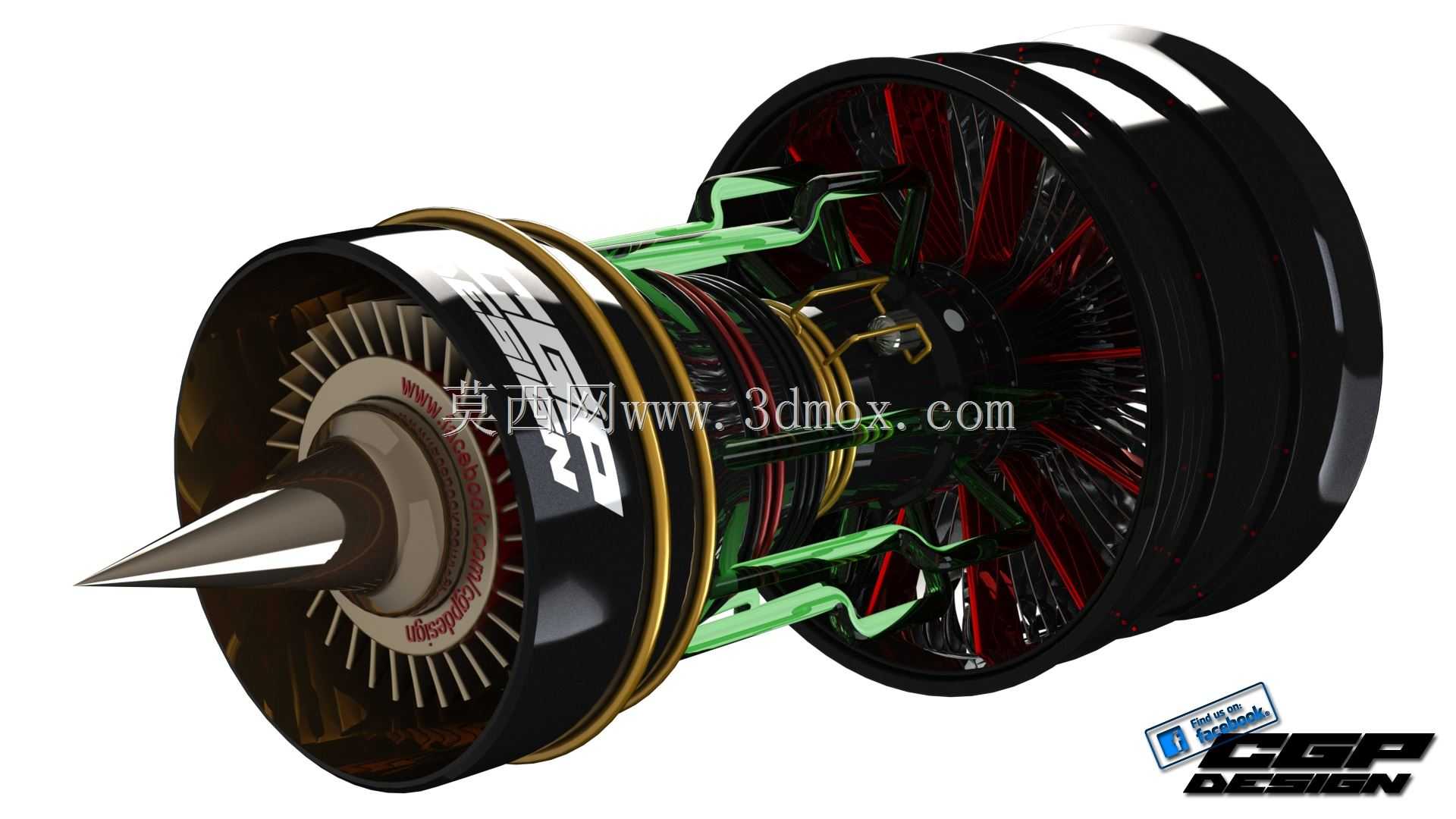

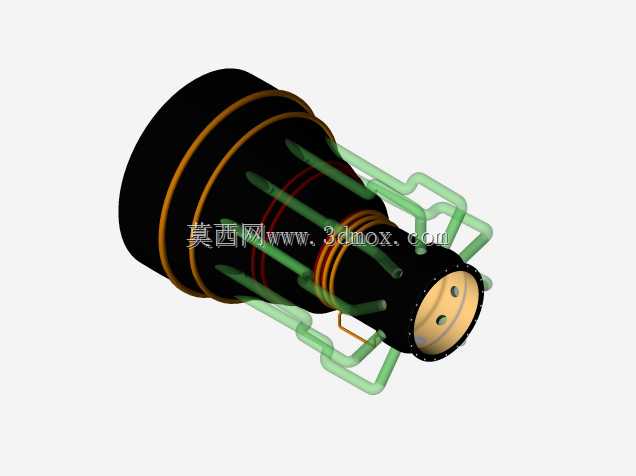

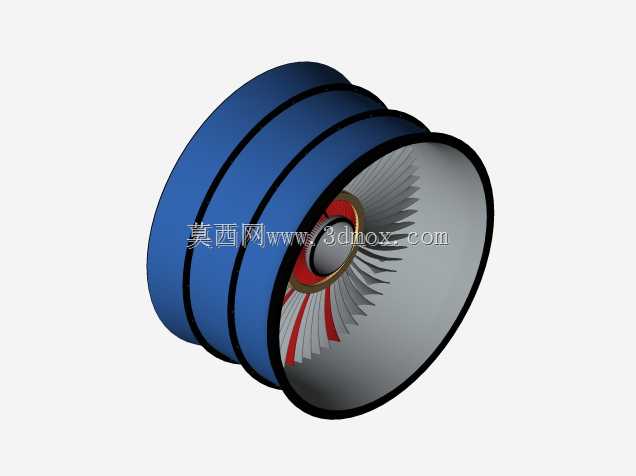

这款涡扇喷气发动机结构设计，主要面向民用干线客机、支线公务机的动力系统配套场景，同时可作为航空动力教学实训、航空科普展陈的高精度结构演示载体，覆盖航空制造研发、职业教育实训、航空文化传播多个应用领域。作为飞行器的核心动力单元，该设计完整还原了大涵道比涡扇发动机的核心做功逻辑，能够通过前端大直径风扇吸入空气，经分流后一部分进入外涵道直接产生推力，另一部分进入核心机经多级压气机压缩后，在燃烧室与燃油混合燃烧，产生的高温高压燃气驱动高低压涡轮转动，持续为前端风扇与压气机提供动力，最终高温燃气从尾喷口高速排出，共同为飞行器提供巡航阶段所需的稳定推力，可适配亚音速巡航状态下的飞行器动力需求，兼顾推进效率与运行噪音控制。从功能特性来看，设计完整还原了发动机的多级结构组成：前端采用宽弦后掠式风扇叶片，曲面造型经过气动优化，能够在高转速下降低气流分离损失，提升进气效率；风扇后依次设置多级轴流式压气机叶片，逐级压缩进入核心机的空气，提升燃烧室进气压力；燃烧室区域预留了燃油喷嘴与火焰筒的安装空间，能够还原油气混合燃烧的结构逻辑；后端高低压涡轮叶片采用耐高温合金对应的结构造型，匹配燃气做功的流道设计；外部机匣采用分段式拼接结构，既还原了真实发动机的维护拆分逻辑，也清晰展现了内部转子与静子的排布关系。设计过程中遵循航空发动机的实际气动布局逻辑，以真实大涵道比涡扇发动机的结构比例为基准进行等比例还原，重点平衡了气动效率与结构可实现性：风扇叶片的叶型扭转角度沿叶高方向渐变，匹配不同半径位置的线速度差异，保证进气气流均匀进入压气机段；压气机各级叶片的弦长、安装角逐级调整，适配压缩过程中空气密度、压力的变化，避免气流喘振；涡轮叶片采用带气冷孔的结构造型预留，还原真实发动机的耐高温设计思路；机匣的安装边、连接螺栓位均按照实际装配逻辑设置，能够清晰展示发动机的模块拆分方式，方便理解单元体维护的设计思路。在尺寸与安装边界设计上，该设计以现役窄体客机配套的涡扇发动机为参考基准，整体最大外径对应真实发动机约1.8米的风扇直径尺寸，整体长度约3.2米，进气道唇口采用椭圆过渡曲面，保证进气气流的平顺性；发动机安装节设置在核心机机匣的上部与侧部位置，匹配机翼吊挂或者尾翼安装的接口尺寸，预留了与飞行器挂架的连接空间；外涵道机匣与核心机机匣之间的支撑结构采用流线型支板设计，既保证结构连接强度，也尽可能降低气流流过支撑结构的压力损失；尾喷口采用收敛型造型，适配亚音速飞行状态下的排气加速需求，整体安装边界完全匹配民用客机翼下吊挂的空间要求，不会与机翼前缘、襟翼活动结构产生干涉。
