移动式剪式举升机Inventor三维设计模型

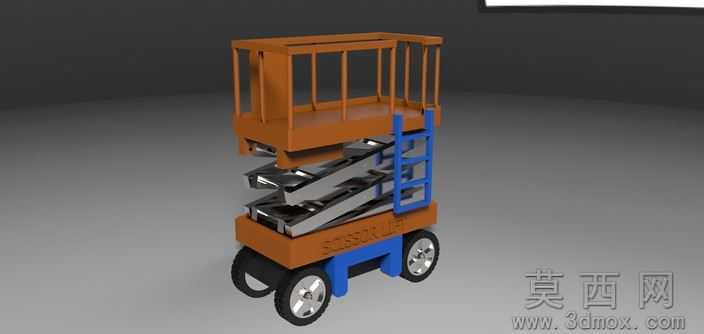

本模型为移动式剪式举升机的完整三维设计成果，建模阶段采用Autodesk Inventor软件完成全参数化构建，首先从行走底盘的基准框架开始绘制，依次完成驱动轮、转向脚轮的轮组装配定位，再逐层搭建剪叉臂组的铰接结构，每处销轴连接都添加了符合机械设计标准的配合约束，确保剪叉臂的伸缩开合动作无干涉，最后完成顶部作业平台、防护护栏的结构建模，整体建模过程严格遵循从下到上、从核心结构到附属配件的逻辑，所有特征参数均可直接编辑修改，方便后续根据不同载重需求调整结构尺寸。参数设计层面，模型以常规小型移动式高空作业举升设备为设计基准，设定额定作业高度适配常规室内外检修场景，底盘轮距、剪叉臂单节长度、铰接点间距均经过运动仿真校核，确保举升过程中平台始终保持水平状态，不会出现偏载倾覆风险，液压驱动杆的安装位置经过受力优化，可在最小驱动力下完成全行程举升动作，各结构件的壁厚参数参考同类型量产设备设定，兼顾结构强度与设备轻量化需求。渲染材质环节，模型对不同部件赋予了对应真实材质，底盘主体采用工程蓝哑光烤漆材质，剪叉臂采用银灰色金属结构钢材质，行走轮采用黑色橡胶搭配蓝色轮毂烤漆材质，作业平台护栏采用同底盘一致的蓝色烤漆材质，地面添加了高反光镜面效果模拟展厅展示环境，整体渲染效果还原了真实设备的外观质感，可直接用于方案展示、产品宣传素材制作。结构原理上，该剪式举升机采用多组交叉铰接的剪叉臂作为升降支撑结构，依靠内置液压油缸的伸缩推动剪叉臂夹角变化，从而带动顶部作业平台完成垂直升降动作，底盘配备的四个脚轮中两个为带刹车的定向轮、两个为万向转向轮，可灵活移动至作业点位后锁止固定，顶部平台四周设置的防护栏可避免作业人员高空坠落，平台边缘预留的工具挂载位可放置检修工具，整体结构简单可靠，维护成本低，是小型高空作业场景的常用设备。软件兼容方面，模型原生为Autodesk Inventor格式，同时导出了通用STL格式文件，可兼容SolidWorks、UG、ProE、CATIA等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，也可导入仿真软件完成有限元受力分析、运动学仿真等后续研发工作，无需额外进行格式转换或模型修复。研发教学应用层面，该模型可作为高职、本科院校机械设计、液压传动、工程机械相关专业的教学案例，帮助学生理解剪叉升降结构的运动原理、液压驱动机构的布局逻辑，也可作为工程机械研发企业的设计参考原型，在此基础上修改参数即可快速衍生出不同载重、不同作业高度的定制化剪式举升机产品，同时也可用于职业技能鉴定中三维建模考核的练习素材，帮助学习者掌握参数化装配建模、运动干涉检查的实用技能。
