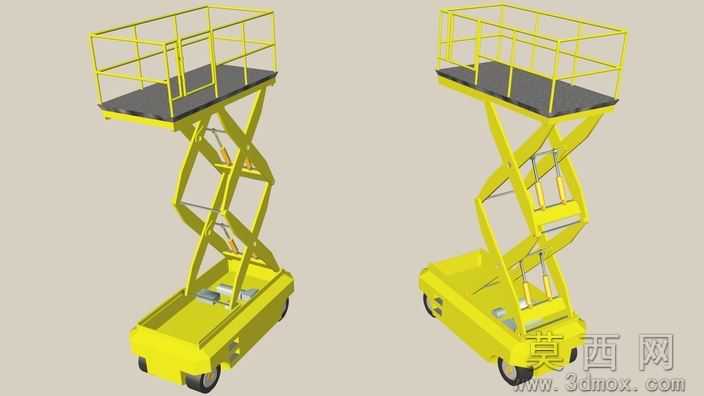

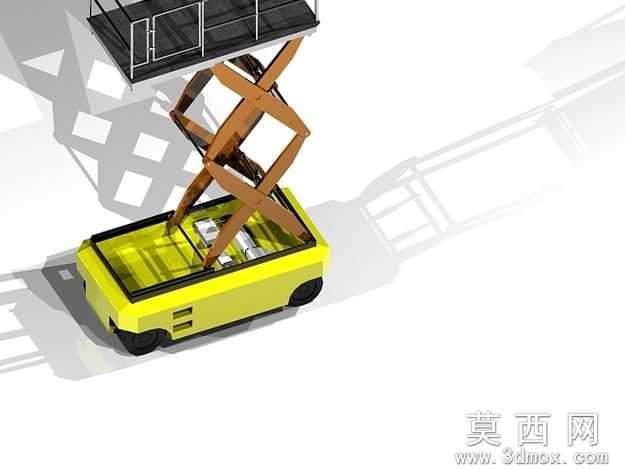

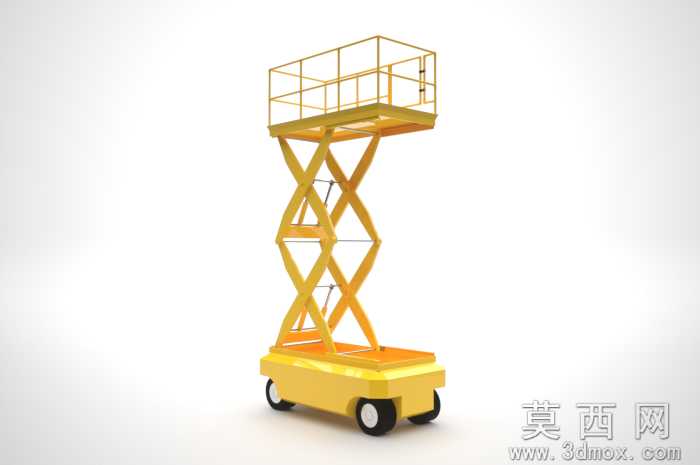

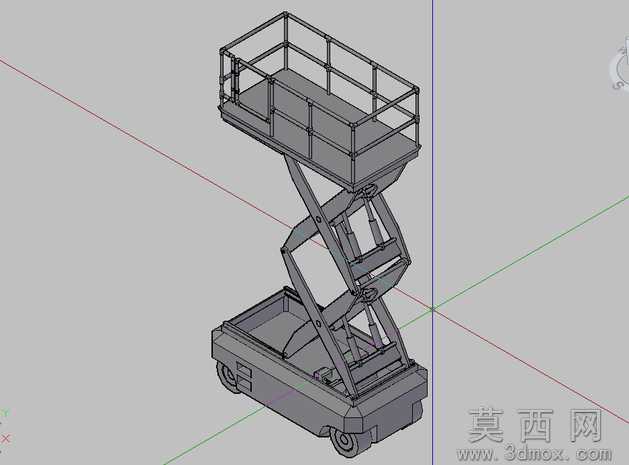

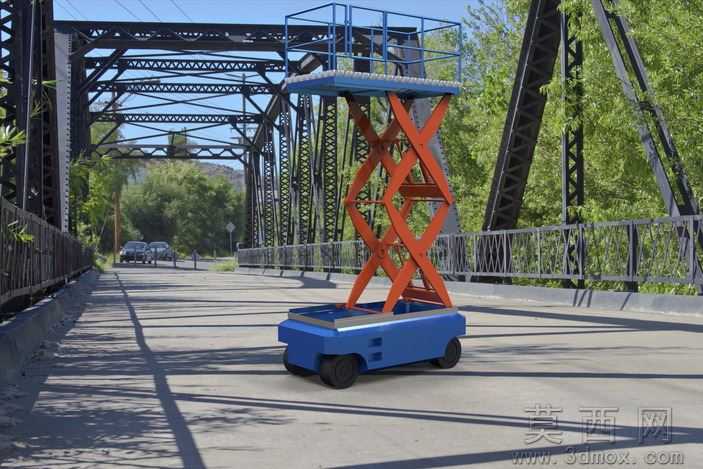

自行走剪式举升机AutoCAD三维设计模型

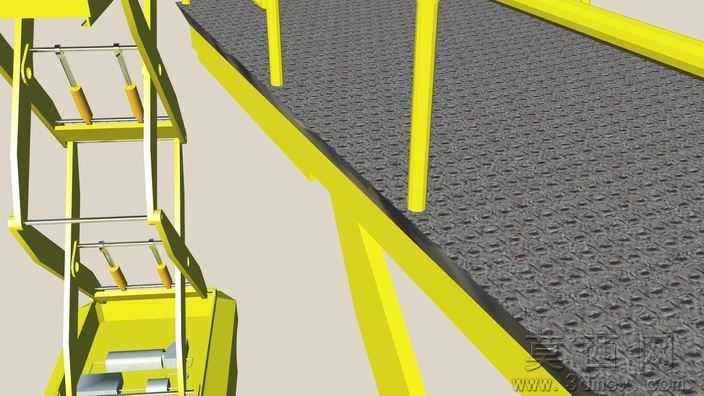

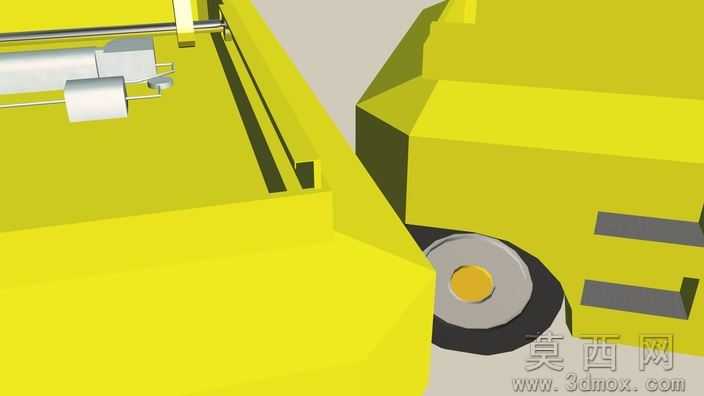

本模型为自行走式剪式举升机的AutoCAD三维设计成果，建模全程基于AutoCAD 3D环境完成，因创作者未检索到适配的同类型AutoCAD格式剪举升机模型，故从零开展全结构自主建模。建模流程遵循从底层到上层的装配逻辑：首先完成带行走轮组的底盘基座建模，精准绘制底盘内部的动力容纳舱、轮组安装位的轮廓结构，确保行走机构的安装尺寸匹配实际设备的轮距、轴距参数；其次完成剪叉臂组的交叉铰接结构建模，每一组剪叉臂的铰接孔位、臂身截面尺寸都经过参数校准，保证臂组伸缩过程中无结构干涉，铰接处的转动副预留合理配合间隙；随后完成顶部作业平台建模，包含平台主体的防滑承载面、四周的安全防护栏结构，护栏的横杆、竖杆间距符合高空作业设备的安全设计规范，同时预留了平台与剪叉臂顶端的连接安装位；最后完成整体装配约束，将底盘、剪叉组、作业平台按实际运动关系添加铰接、滑动约束，还原设备真实的升降动作逻辑。

参数设计层面，模型严格参考通用自行走剪式举升机的尺寸比例设定，底盘长度、宽度适配窄通道作业的通行需求，剪叉臂完全伸展后可达到常规室内高空作业的额定提升高度，平台额定承载空间可容纳2名作业人员及配套工具，各结构件的壁厚参数参考同吨位举升设备的力学设计要求设定，保证结构强度符合使用场景需求。渲染材质方面，模型在AutoCAD环境中完成基础材质赋予，底盘部分赋予深灰色金属烤漆材质，剪叉臂结构赋予哑光金属结构钢材质，作业平台护栏赋予醒目的工程黄安全警示材质，平台防滑面赋予防滑花纹钢板材质，整体视觉效果贴近真实工业设备的外观质感。

结构原理上，本模型完整还原剪式举升机的核心升降逻辑，依靠剪叉臂组的交叉铰接结构，通过臂间角度的变化实现顶部平台的垂直升降，底盘自带的行走轮组支持设备在作业区域内自行移动，无需额外牵引，相比固定剪式举升机具备更强的场地适配性，四周防护栏可有效避免作业人员高空坠落风险。软件兼容层面，模型除原生AutoCAD格式外，还提供STL、STEP、IGES等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，支持不同软件环境下的编辑、装配、工程图导出操作，无需担心格式转换出现的结构破损问题。

研发教学应用层面，本模型可作为高空作业设备研发阶段的方案参考模型，帮助设计人员快速验证剪叉结构的运动行程、结构干涉问题，缩短前期方案迭代周期；也可作为机械专业、高空作业设备相关专业的教学案例，用于讲解剪式升降结构的运动原理、铰接结构的配合设计、自行走高空作业平台的整体布局逻辑，帮助学习者直观理解举升设备的结构组成；同时也可用于相关从业人员的设备结构培训，辅助讲解设备各部件的功能与装配关系。
