通用汽车涡轮增压器完整装配结构

这款涡轮增压器装配结构主要面向民用乘用车、轻型商用车的燃油动力系统配套场景，是发动机进气端核心的效能提升部件，核心作用是通过发动机排出的废气惯性冲力推动涡轮端叶轮旋转，同轴带动压气机端叶轮压缩进入气缸的空气，提升进气密度，让发动机可以在相同排量下喷入更多燃油完成做功，最终实现动力输出提升、燃油经济性优化、排放表现改善的实际效果，广泛适配小排量涡轮增压家用车型、轻客动力改装、非道路小型动力设备的增压升级需求。

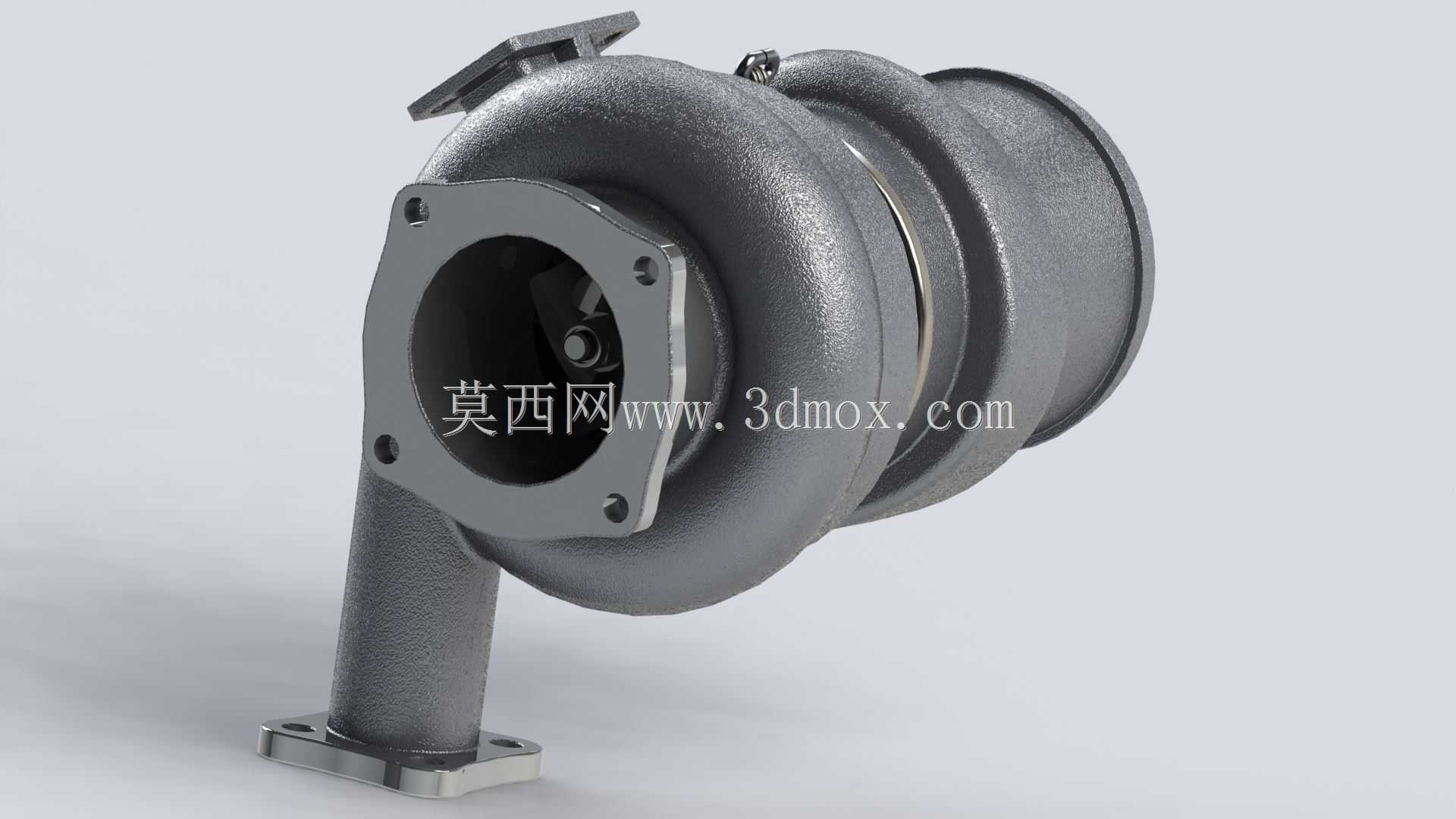

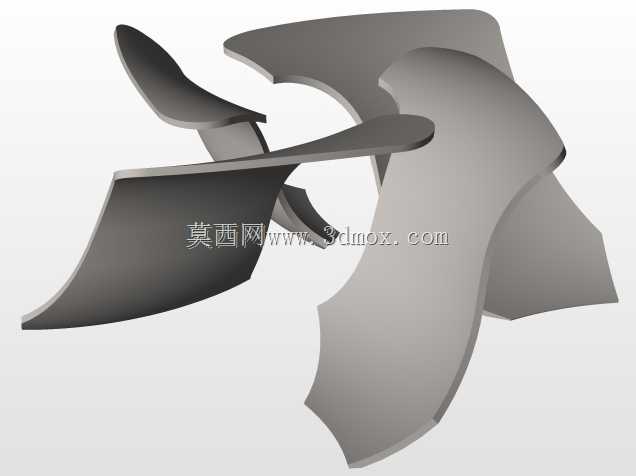

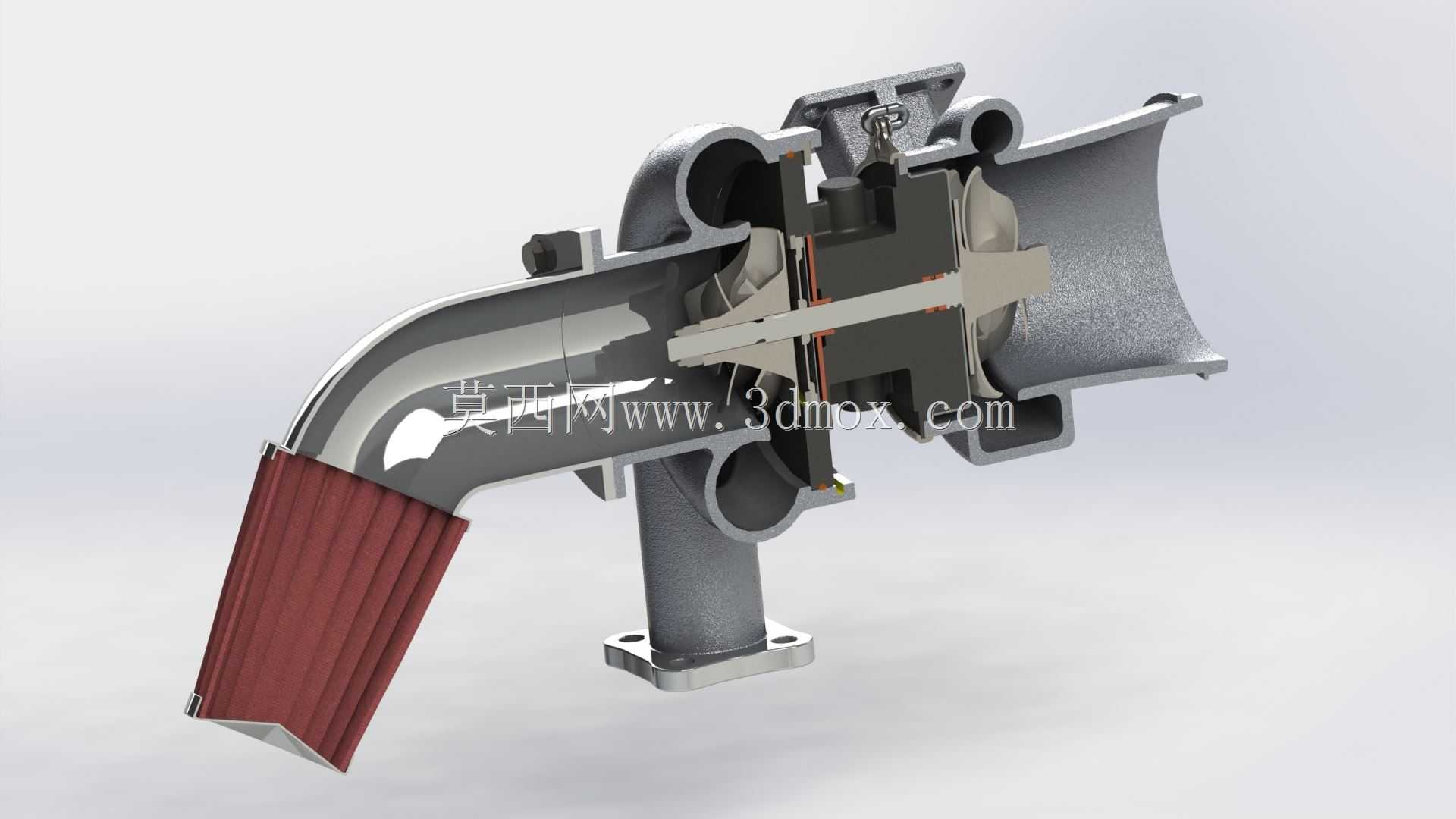

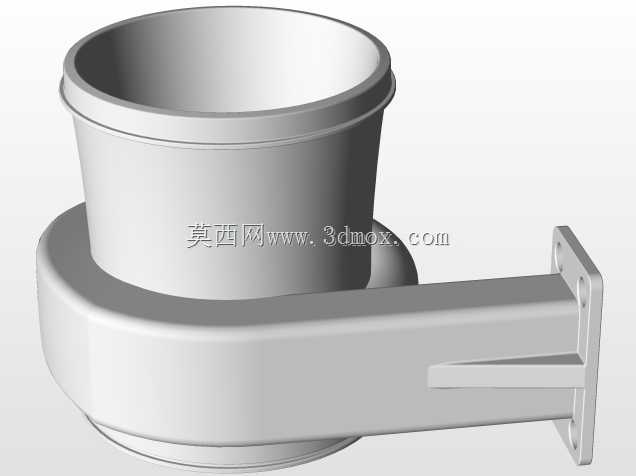

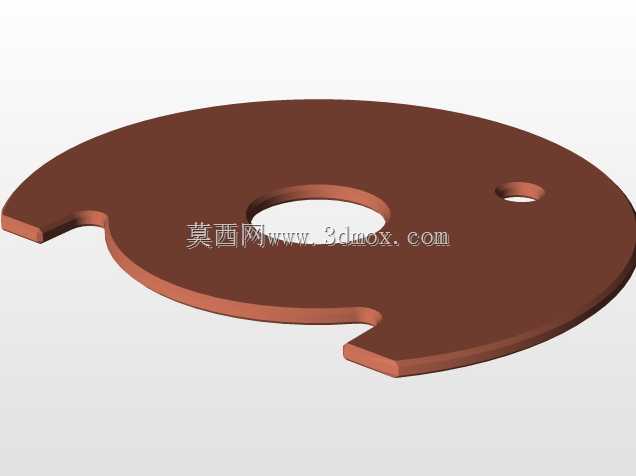

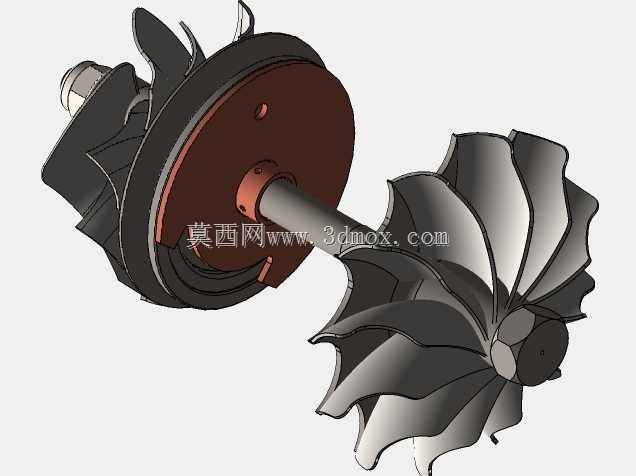

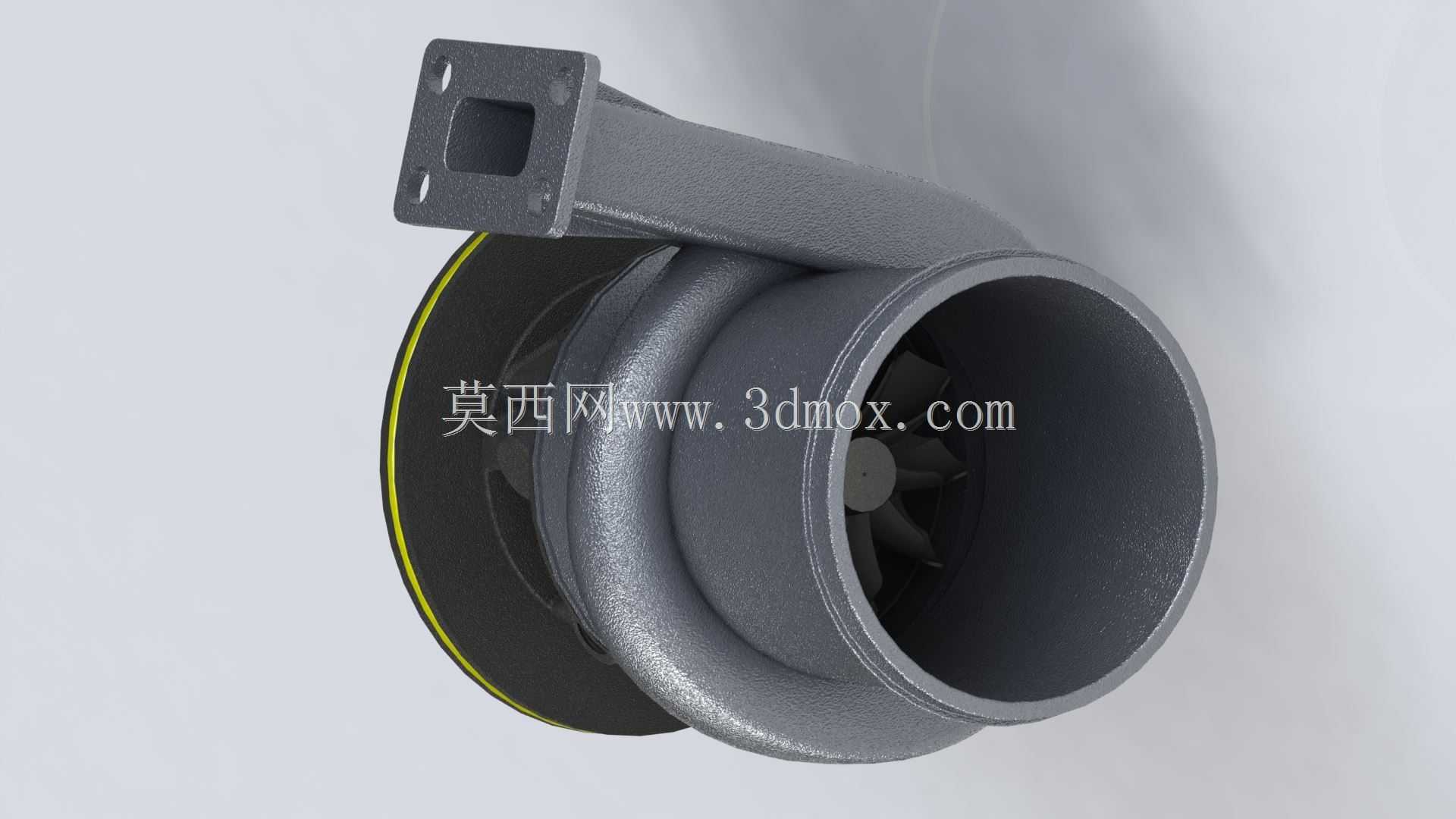

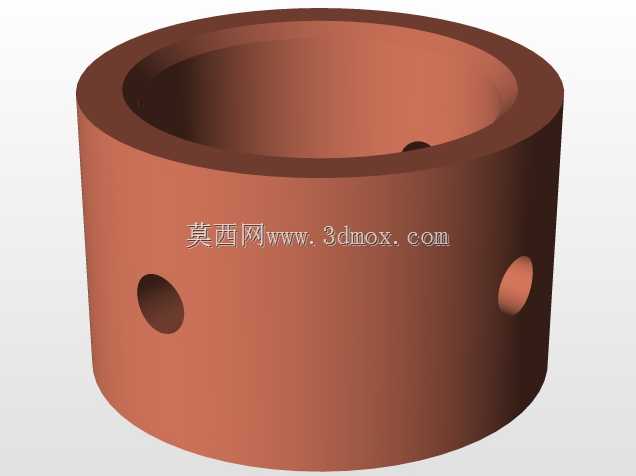

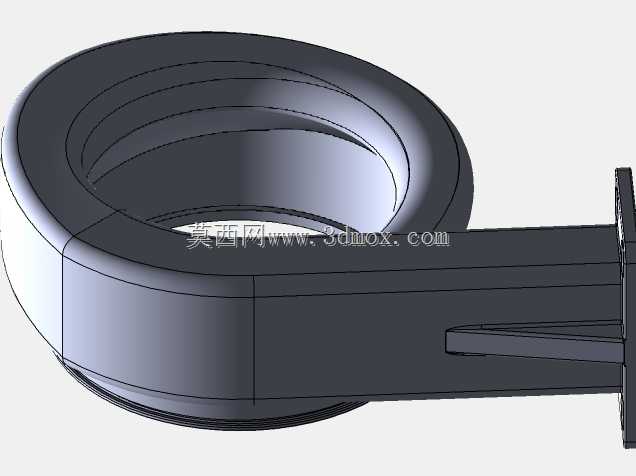

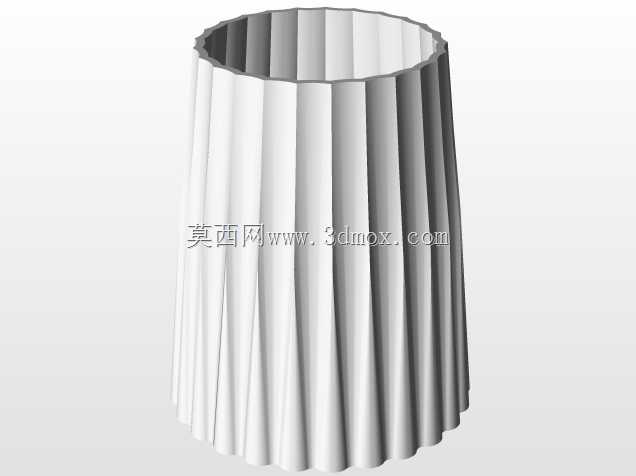

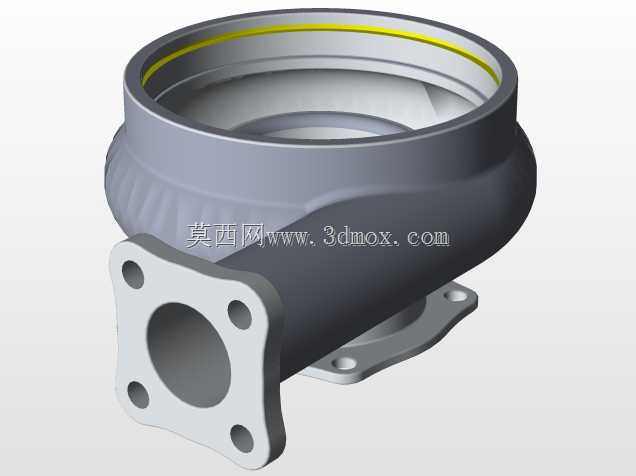

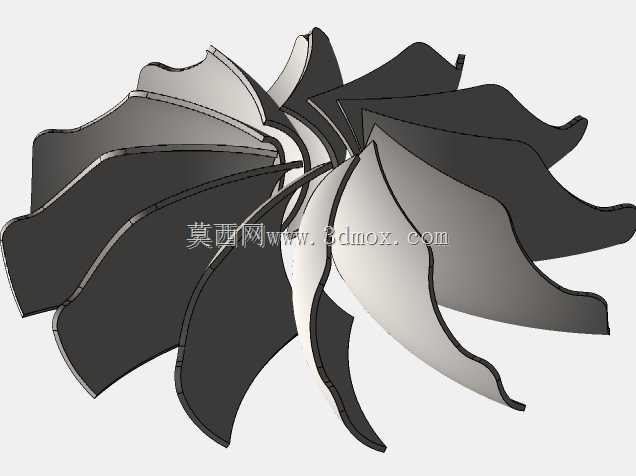

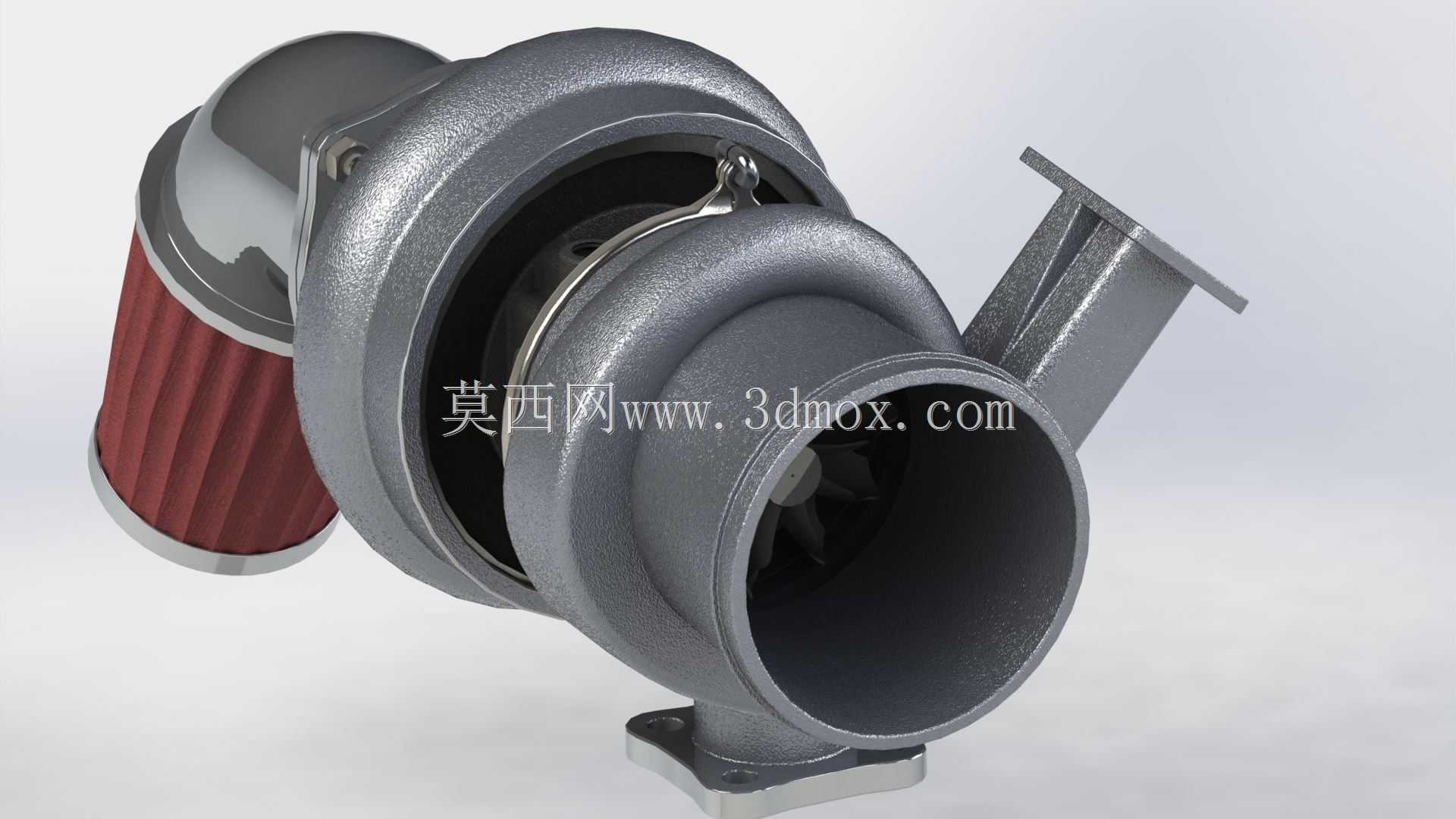

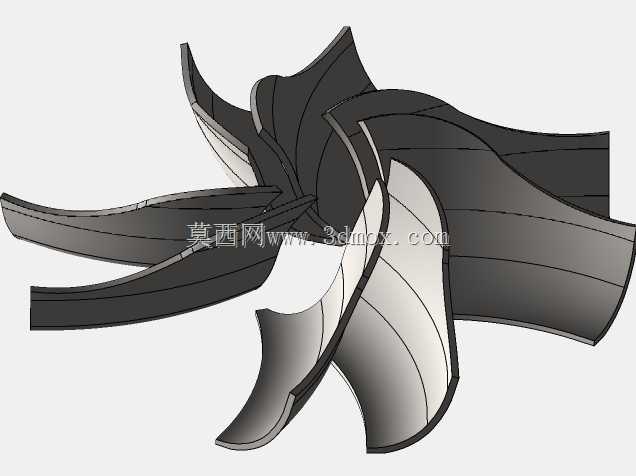

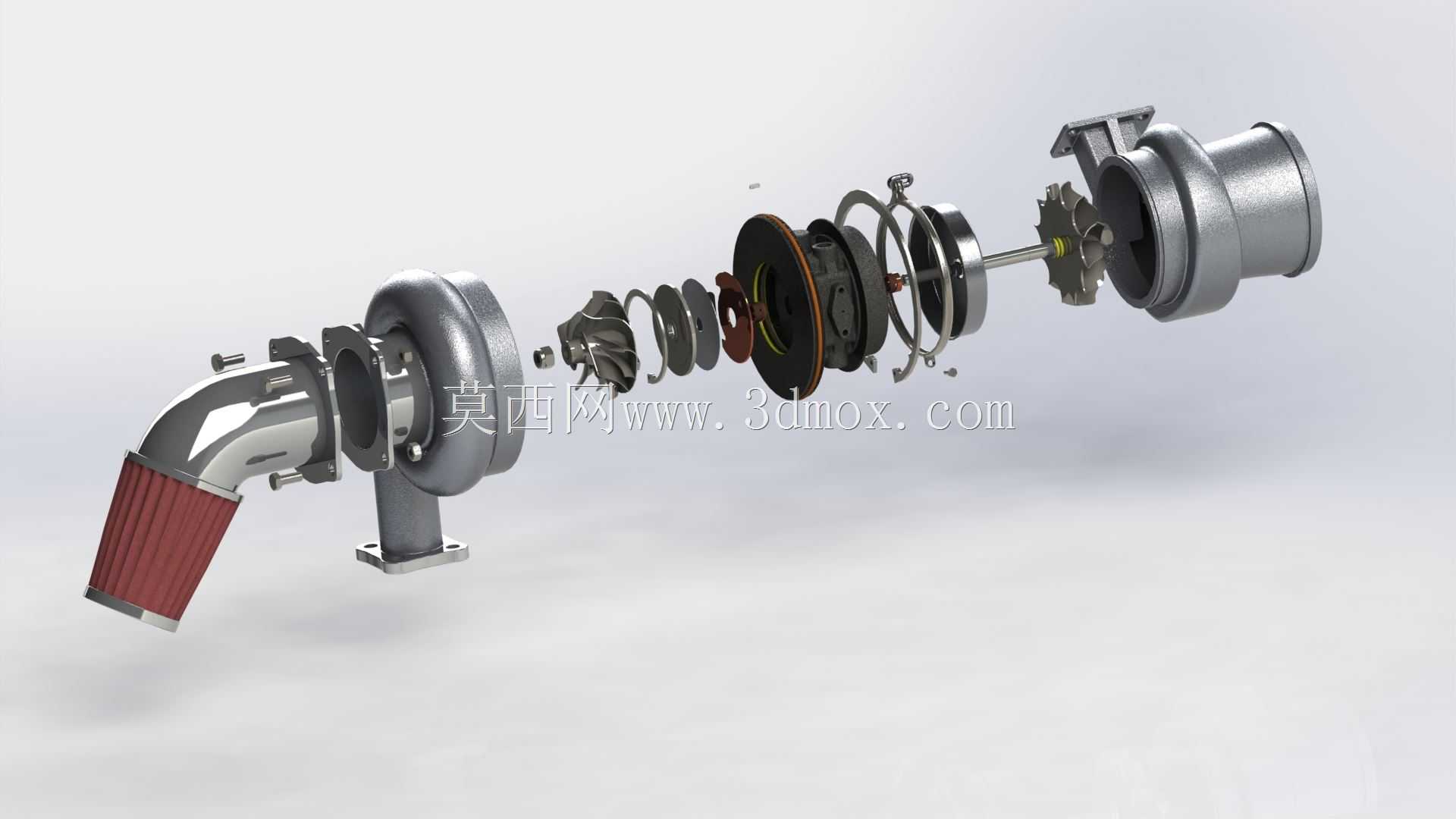

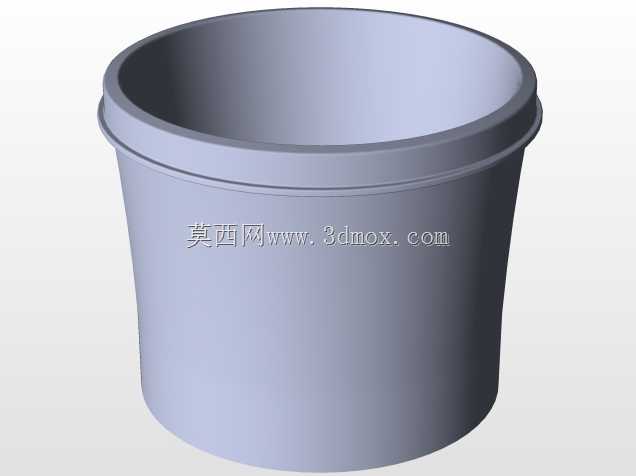

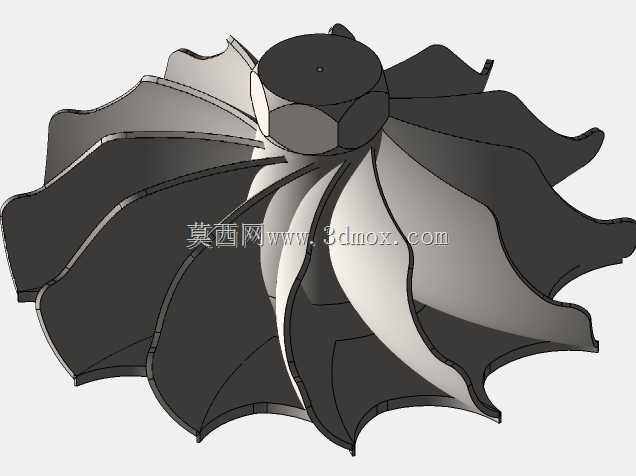

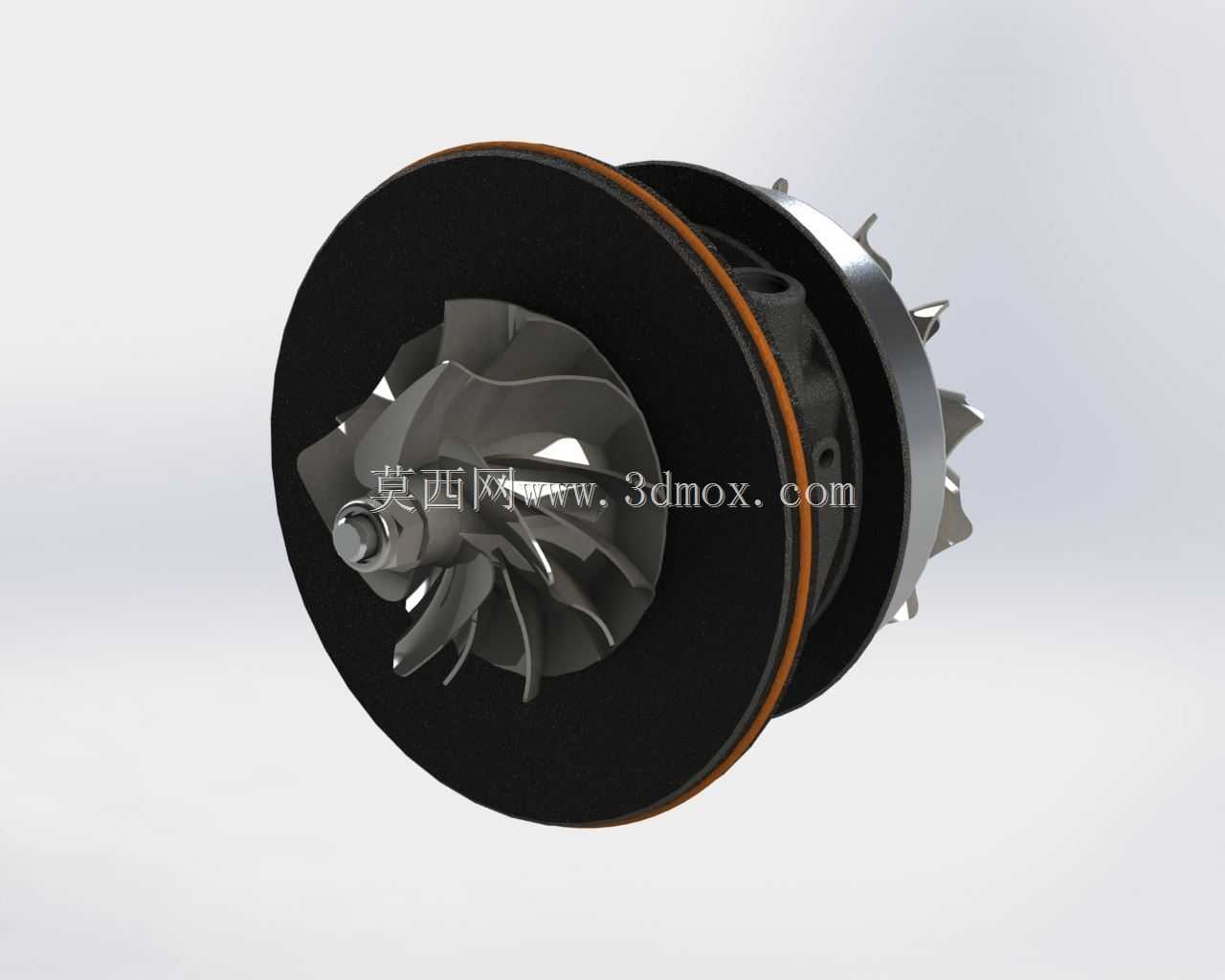

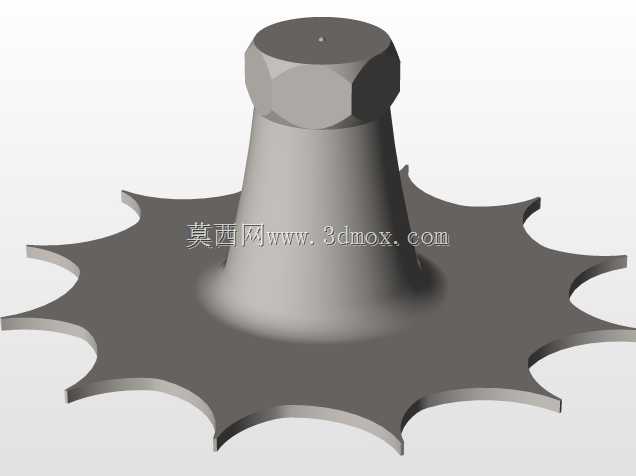

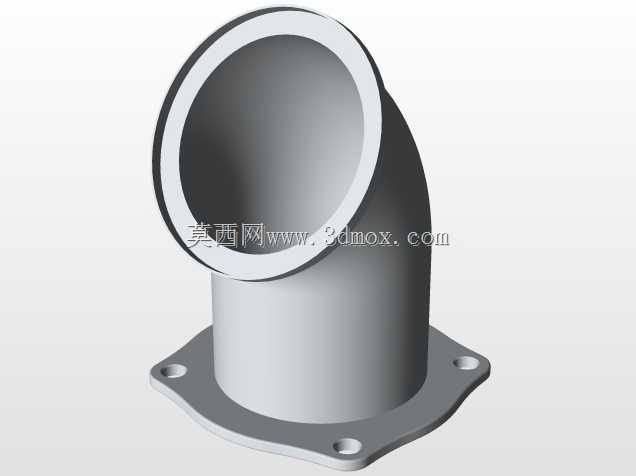

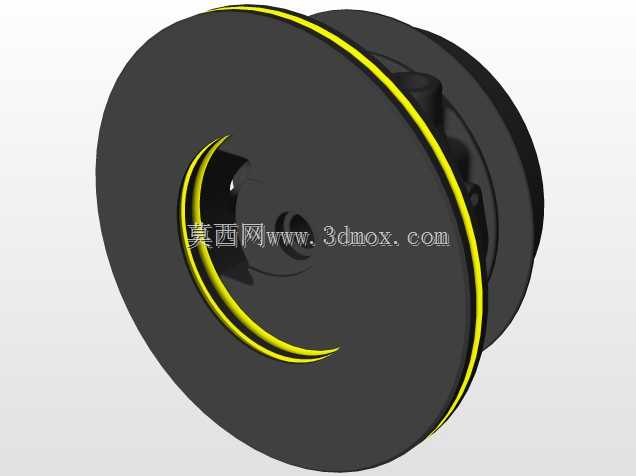

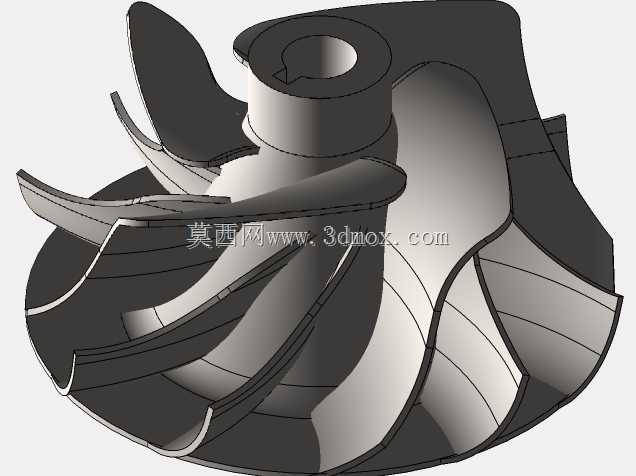

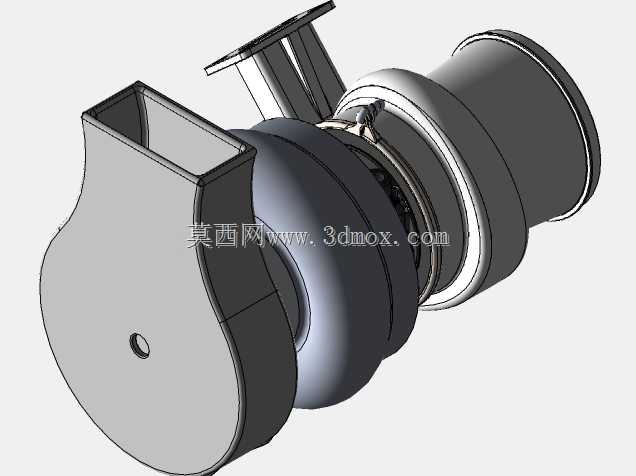

整套结构采用经典的双叶轮同轴浮动轴承布局，从进气端到排气端依次布置了进气弯管、空气滤芯接口段、压气机蜗壳、压气机叶轮、密封隔套、浮动轴承组、中间体油路腔体、隔热罩、涡轮叶轮、涡轮蜗壳、排气连接法兰段，同时集成了旁通阀执行机构的安装位与密封组件，各部件的配合间隙经过严谨设计：浮动轴承与轴的配合间隙控制在合理范围，既保证高速运转下的油膜形成，避免轴系干磨，又能控制轴系的径向跳动量，减少叶轮与蜗壳的擦碰风险；隔热罩布置在涡轮端与中间体之间，阻断涡轮端的高温向中间体轴承区域传递，避免润滑油高温碳化失效。

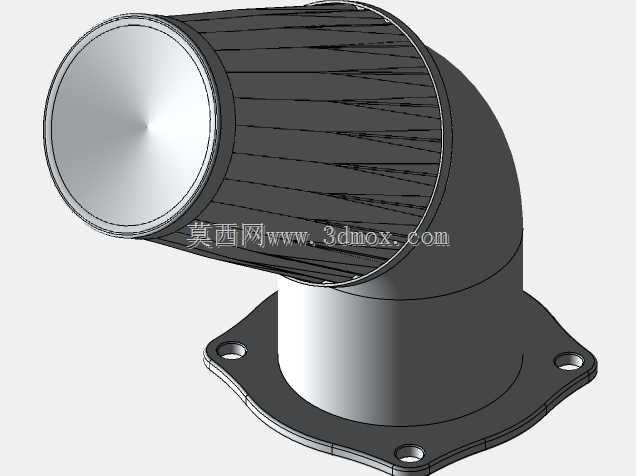

设计过程中优先考虑了整车安装的边界适配性，压气机端的进气弯管采用标准快接接口尺寸，可适配多数车型的原厂进气软管规格，涡轮端的排气法兰采用通用乘用车排气系统的螺栓孔距设计，中间体的安装支脚预留了三个方向的固定孔位，可适配不同机舱布局的安装点，整体径向最大尺寸控制在180mm以内，轴向总长度控制在320mm区间，不会占用过多机舱横向布置空间，进气弯管的转向角度经过优化，可避开多数车型的机舱防火墙、冷却水管路等周边部件，降低实车改装或配套时的干涉风险。

结构设计上兼顾了维护便利性，压气机蜗壳与中间体采用卡箍连接结构，无需专用工具即可完成拆卸，方便后期清理压气机叶轮积尘、检查密封环状态；中间体的润滑油进油口、回油口采用标准螺纹规格，可直接对接发动机原厂润滑油路，无需额外改装油路接头；旁通阀的安装位预设了调节螺杆行程空间，可根据实际增压需求调整旁通阀开启压力，适配不同动力调校方案的使用需求。整套装配的密封结构采用多道密封环组合设计，分别布置在压气机端轴封、涡轮端轴封位置，既防止压气机端的增压空气泄漏，也阻挡涡轮端的高温废气进入中间体，同时避免中间体的润滑油窜入进气或排气通道，保证长期运行的稳定性。
