方程式赛车制动钳生成式结构设计

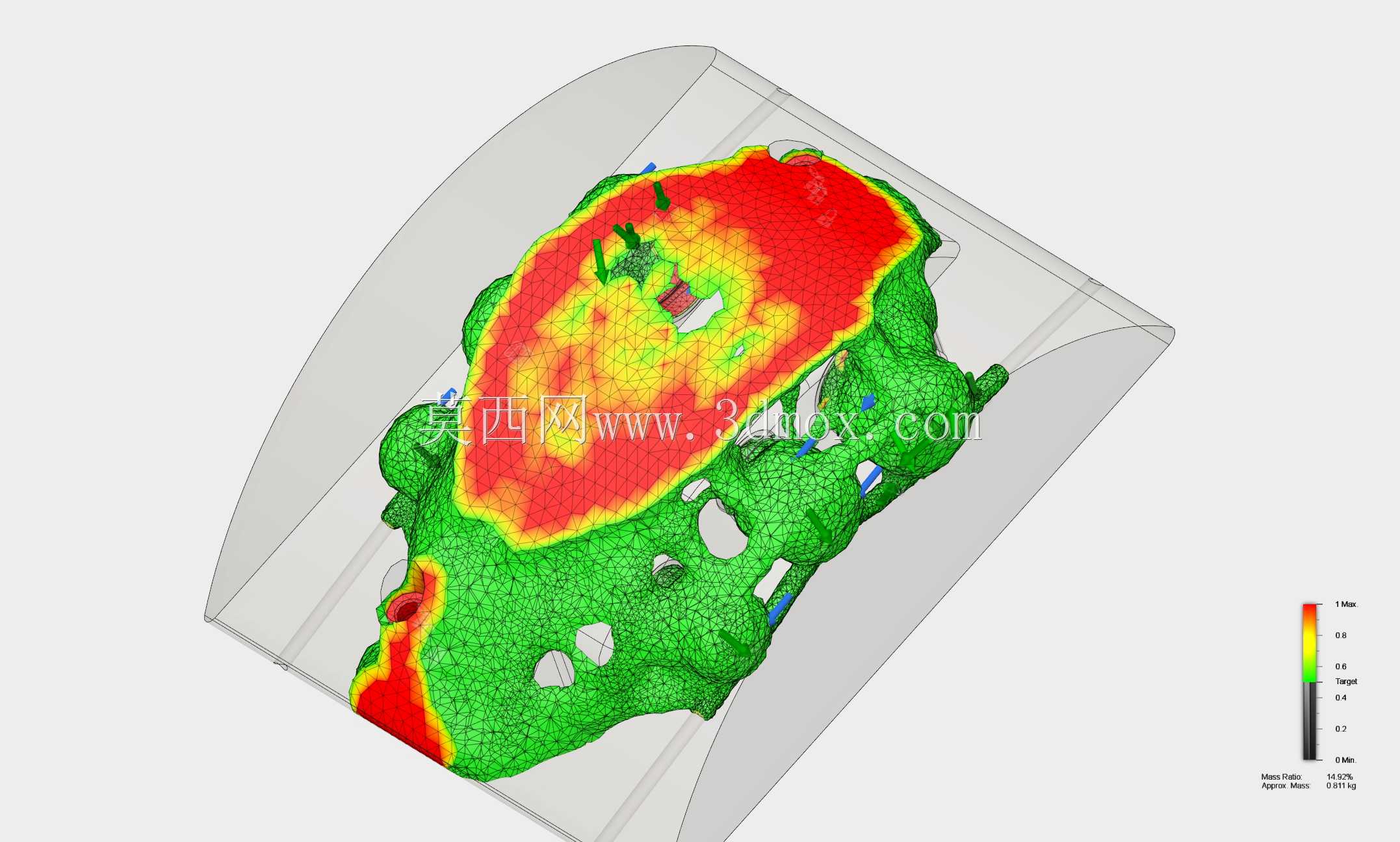

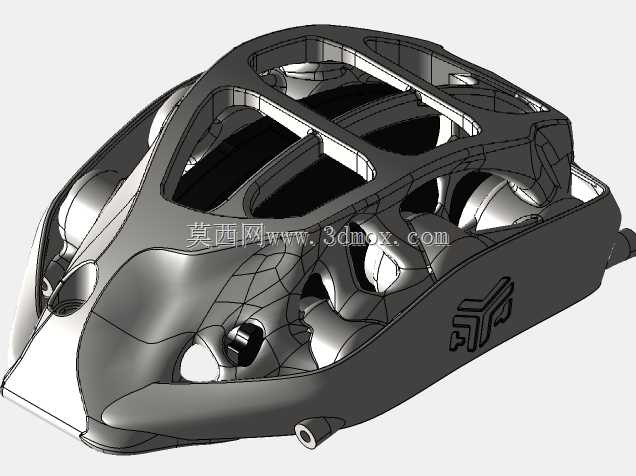

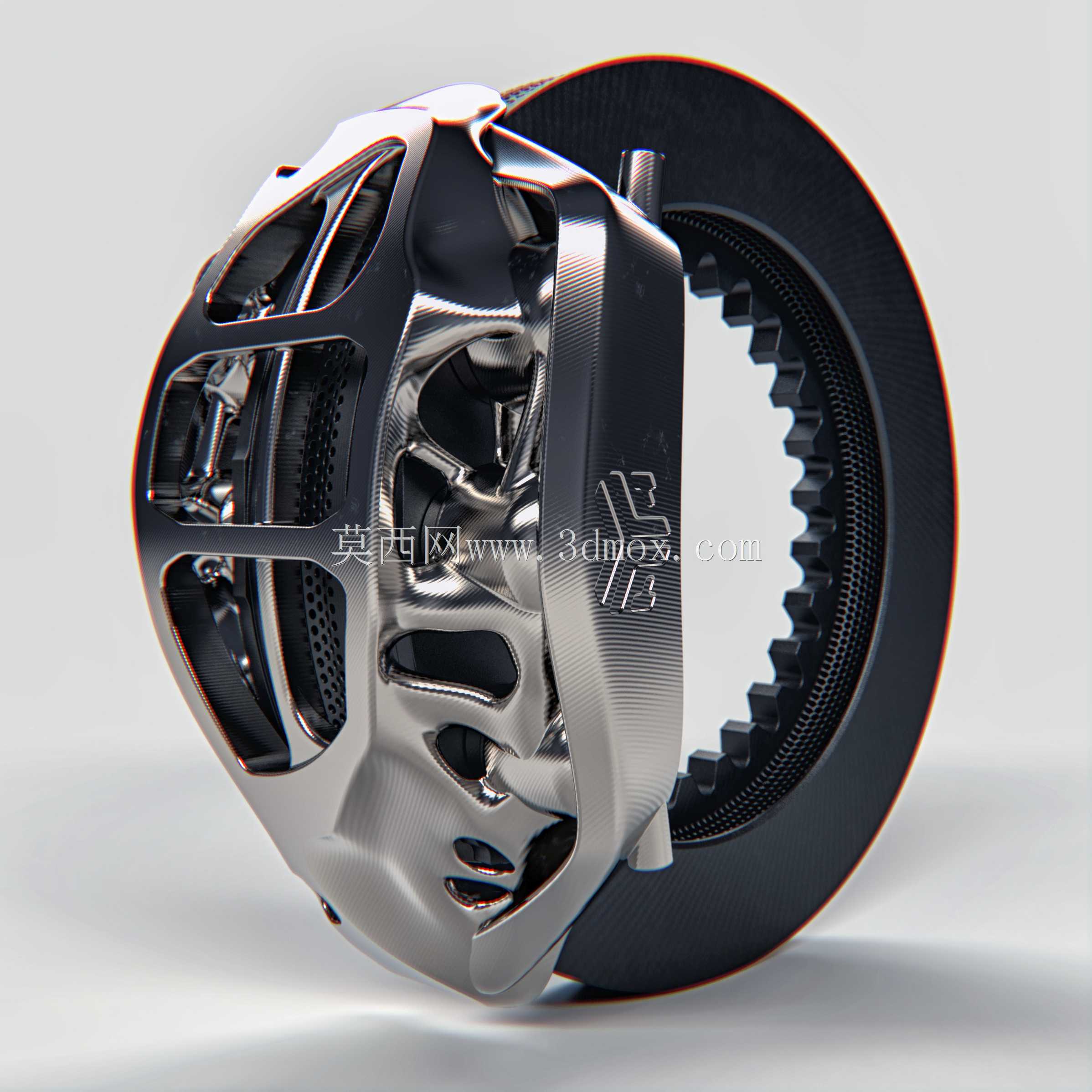

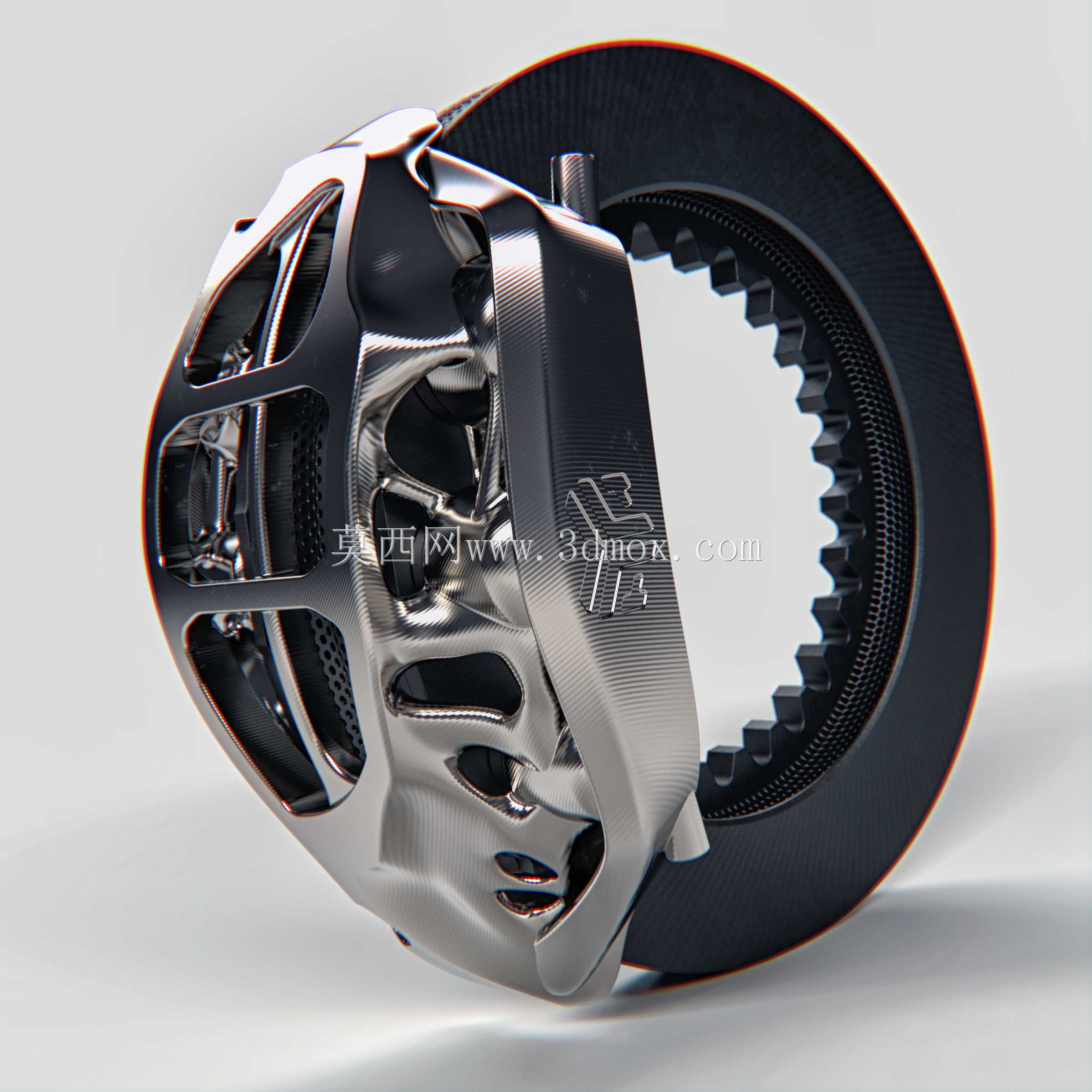

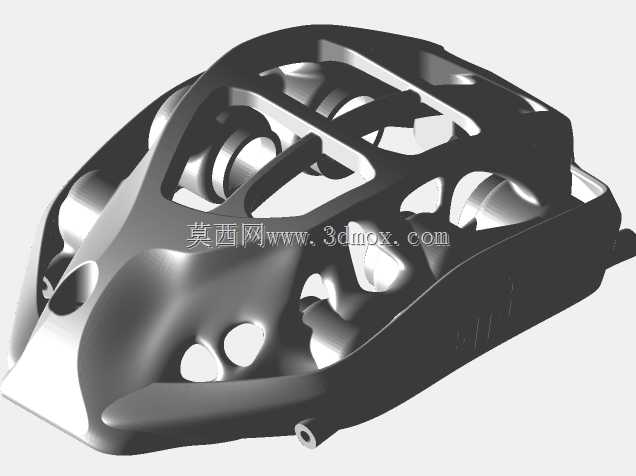

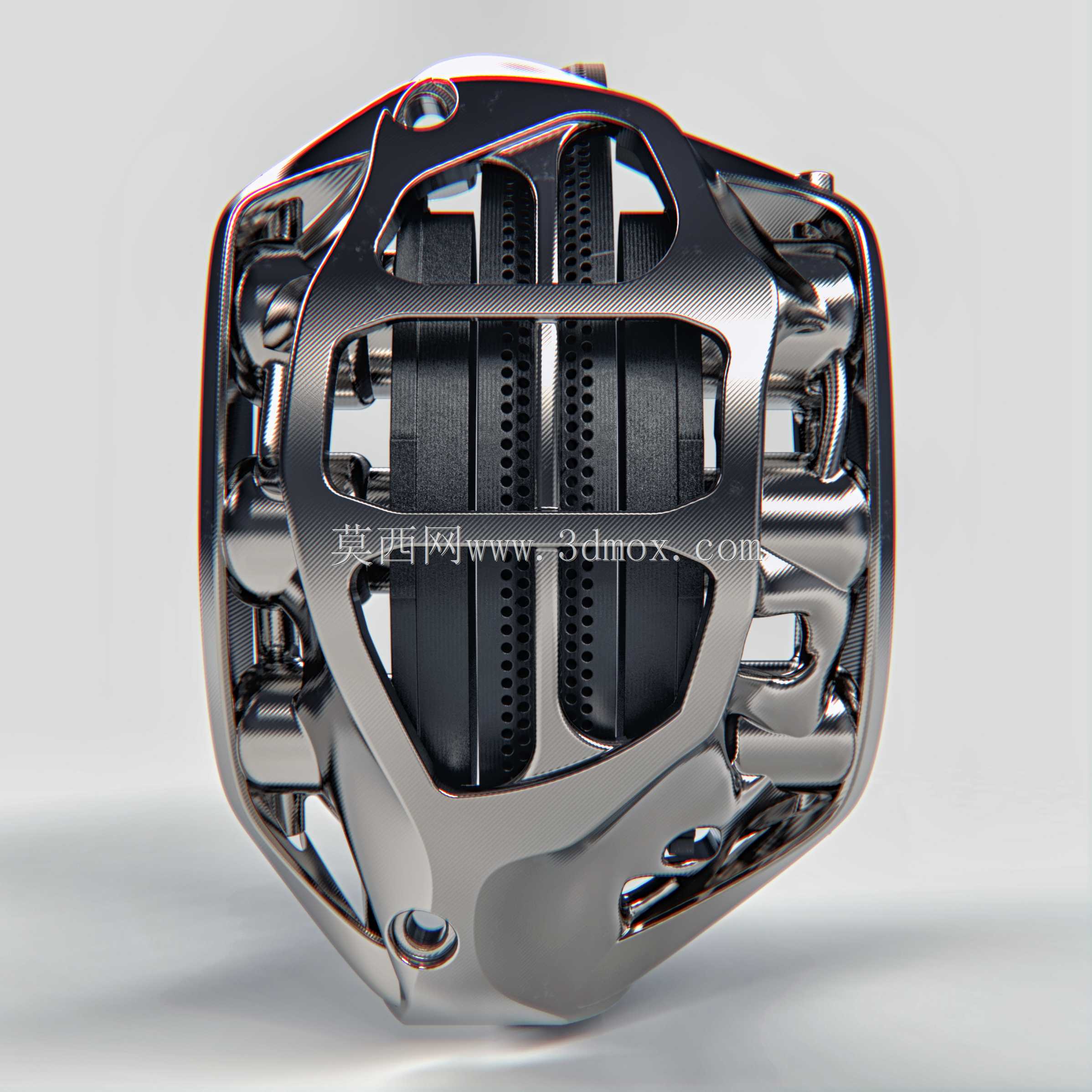

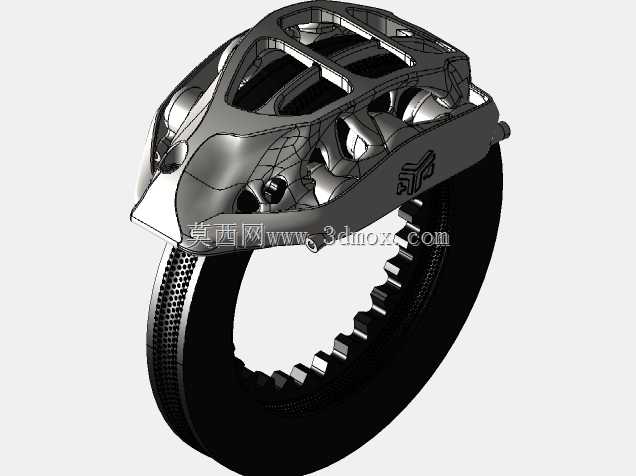

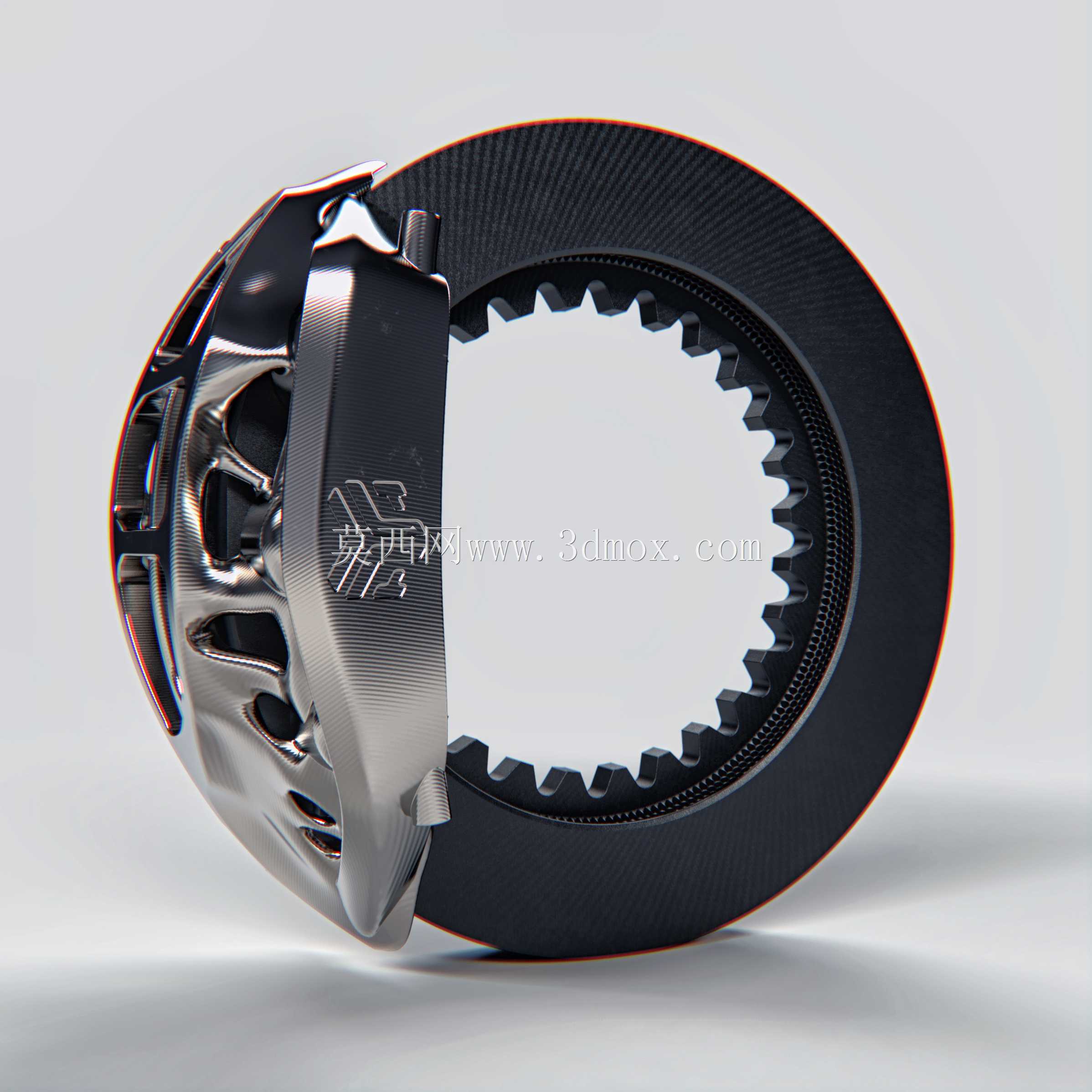

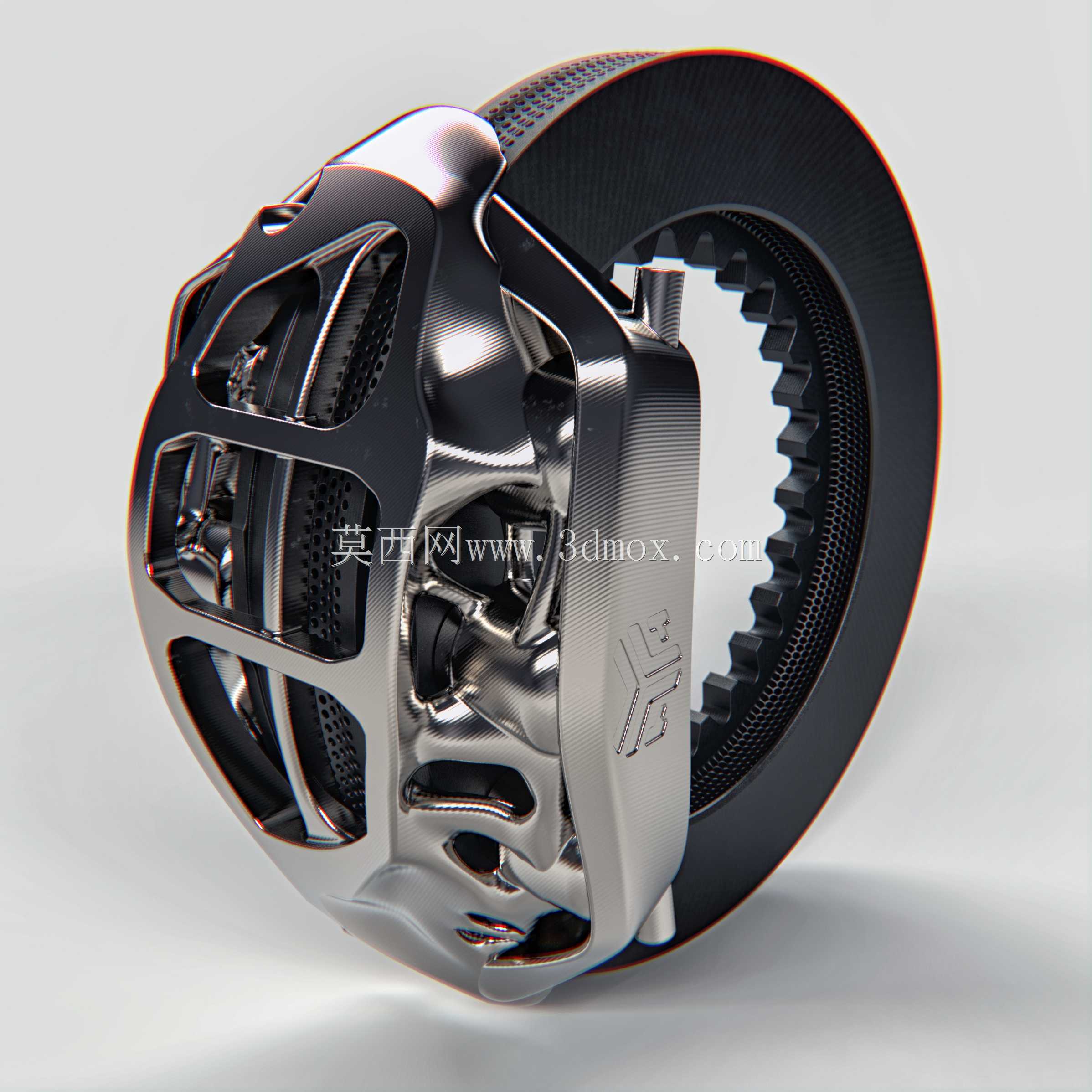

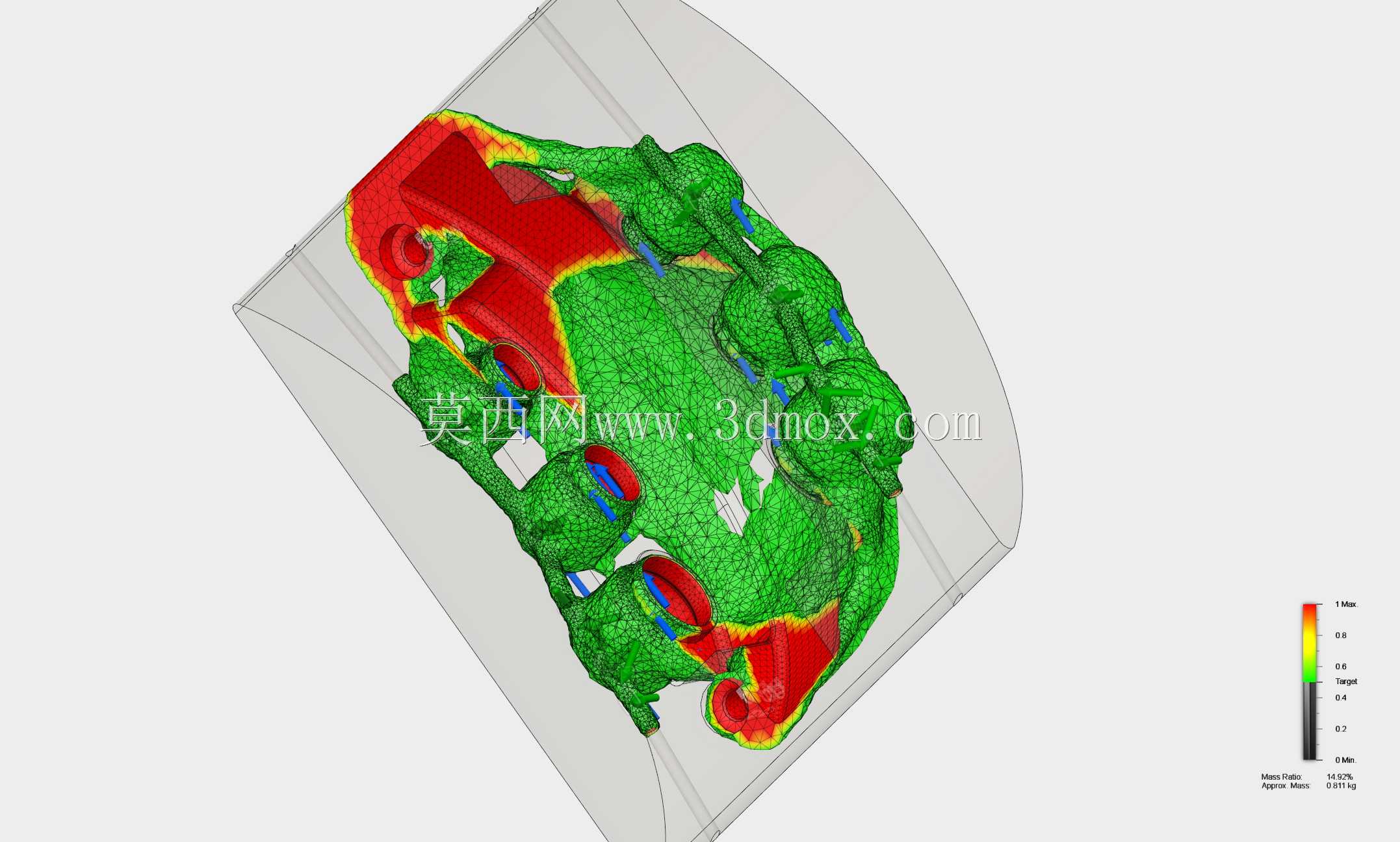

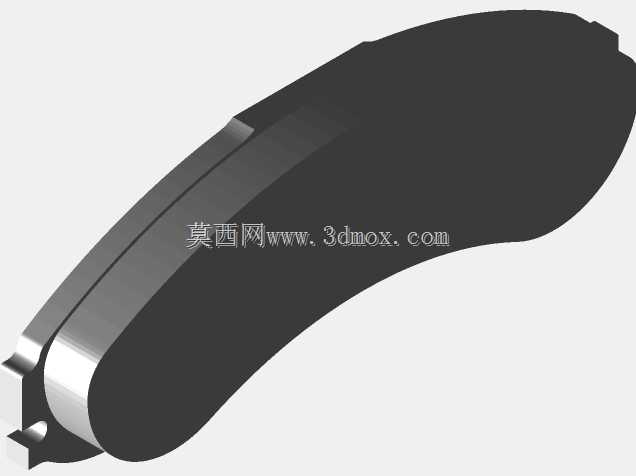

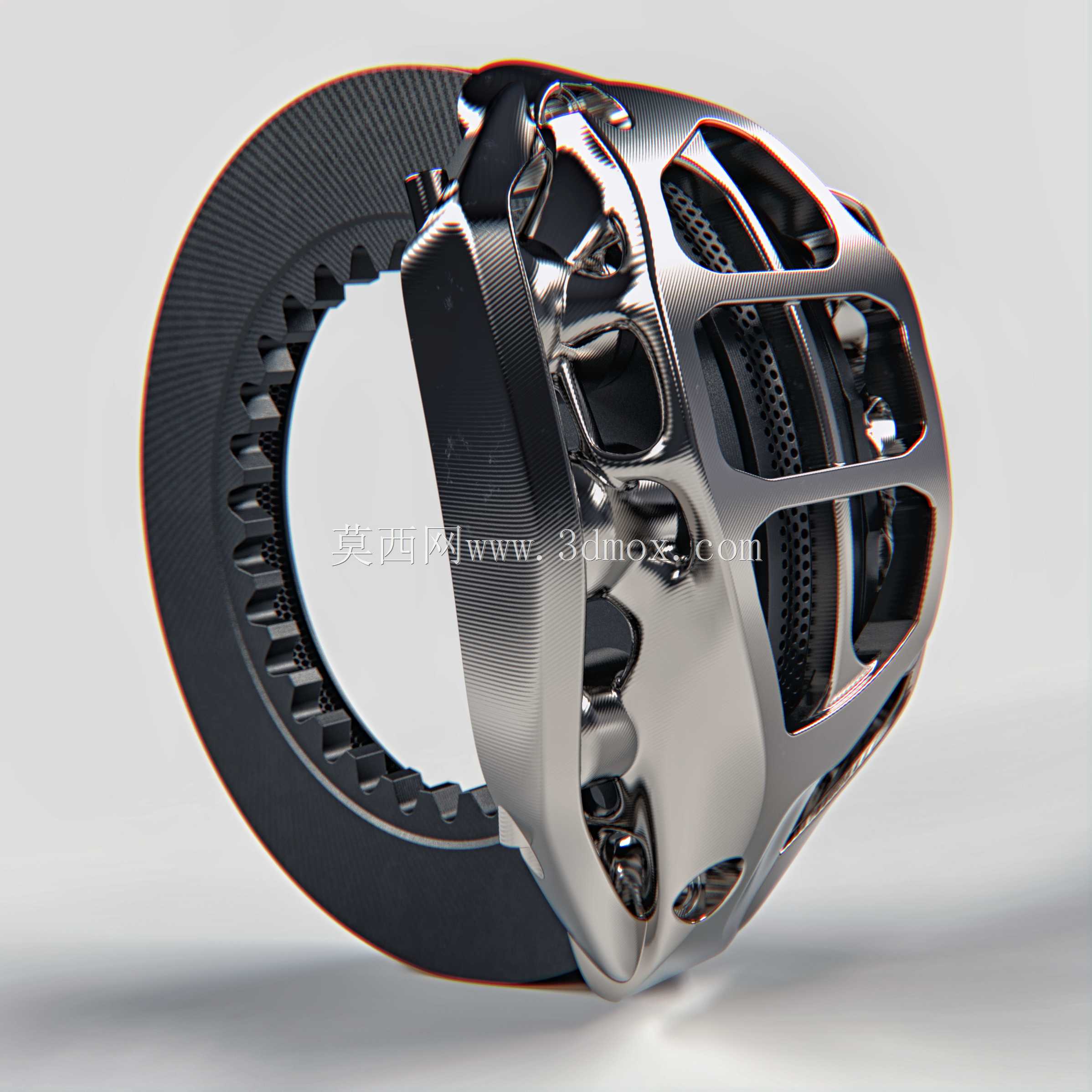

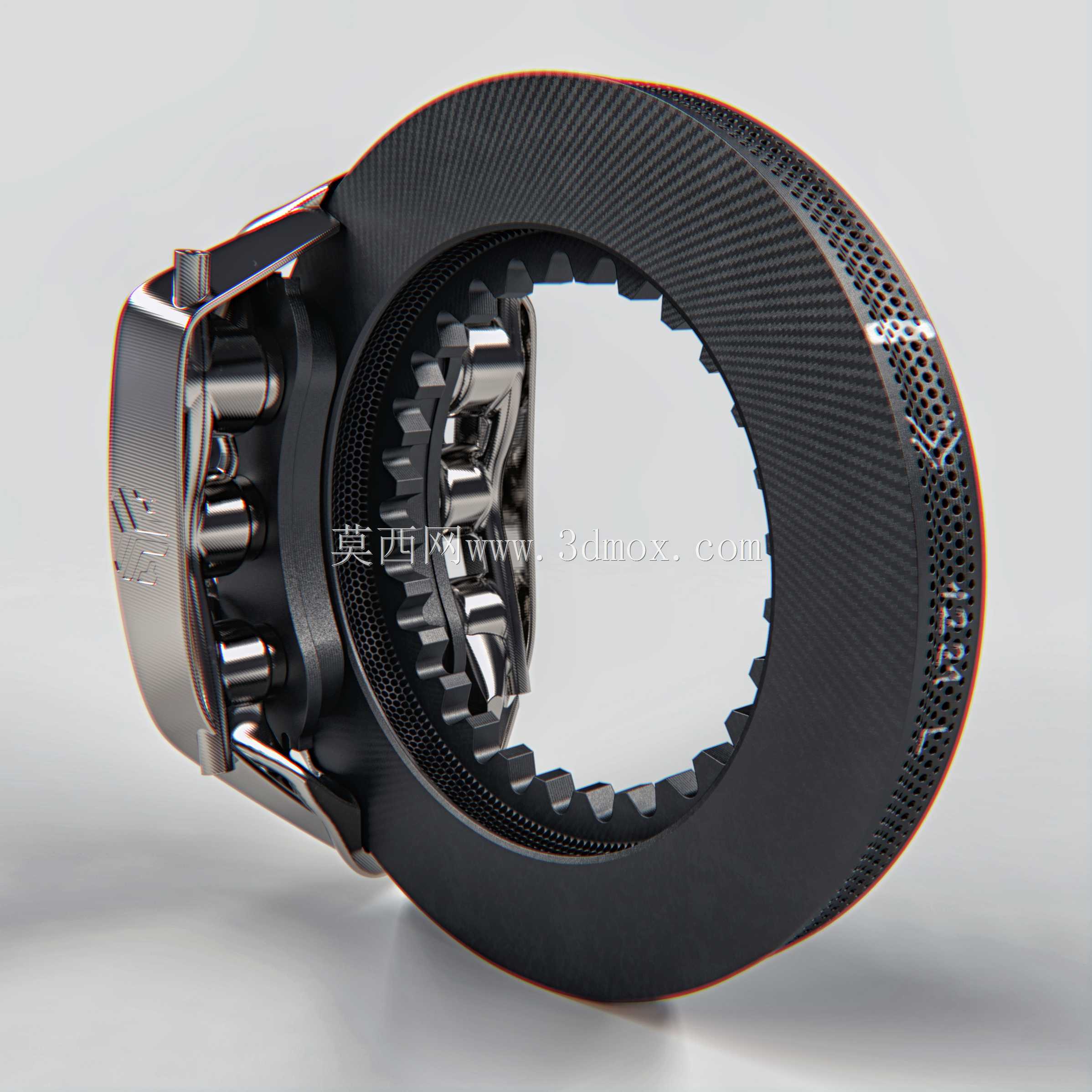

该制动钳专为方程式赛车制动系统开发，核心应用于场地竞速类赛车的前轮制动回路，匹配大尺寸碳陶制动盘使用，承担赛车高速行驶下的减速、制动力分配、弯道循迹制动等核心功能，是赛车底盘安全系统中直接决定圈速表现与行驶安全的核心部件。在实际赛事场景中，赛车从三百公里以上时速完成重刹减速时，制动钳需要在极短时间内将制动片压紧在制动盘端面，承受超过十兆帕的制动液压力，同时抵消制动盘旋转带来的千牛级剪切力矩，还要耐受制动过程中产生的上千摄氏度瞬时高温，避免出现热衰退、结构形变、制动力衰减等问题。设计过程中采用生成式拓扑优化思路，以安装点位、活塞布局、制动片行程边界为硬约束，在保证结构刚度、强度满足极限工况要求的前提下，剔除所有非承载区域的冗余材料，最终形成兼具轻量化与高刚性的镂空仿生结构，相比传统铣削加工的同规格制动钳，整体重量降低近四成，同时应力分布更均匀，不会出现传统结构的应力集中断裂风险。外形设计上充分考虑轮辋内部的安装边界，整体外轮廓完全避让轮辐、转向节、悬架拉杆等周边部件，安装孔位完全对应方程式赛车的标准转向节接口，制动片的滑动导轨预留足够的热膨胀间隙，避免高温下出现卡滞；钳体的散热通道顺着行驶气流方向布置，制动过程中迎面气流可以直接穿过钳体的镂空结构，带走制动片与活塞传递的热量，大幅降低制动液沸腾的风险。钳体的活塞布局采用多活塞对置设计，不同直径的活塞沿制动盘径向排布，让制动片的压力分布更均匀，避免制动片偏磨，同时保证不同制动力度下的制动线性度，让车手可以精准控制制动力输出，在弯道中实现细腻的循迹刹车操作，提升赛车过弯的极限速度。
