带海绵缓冲起落架的四旋翼无人机结构

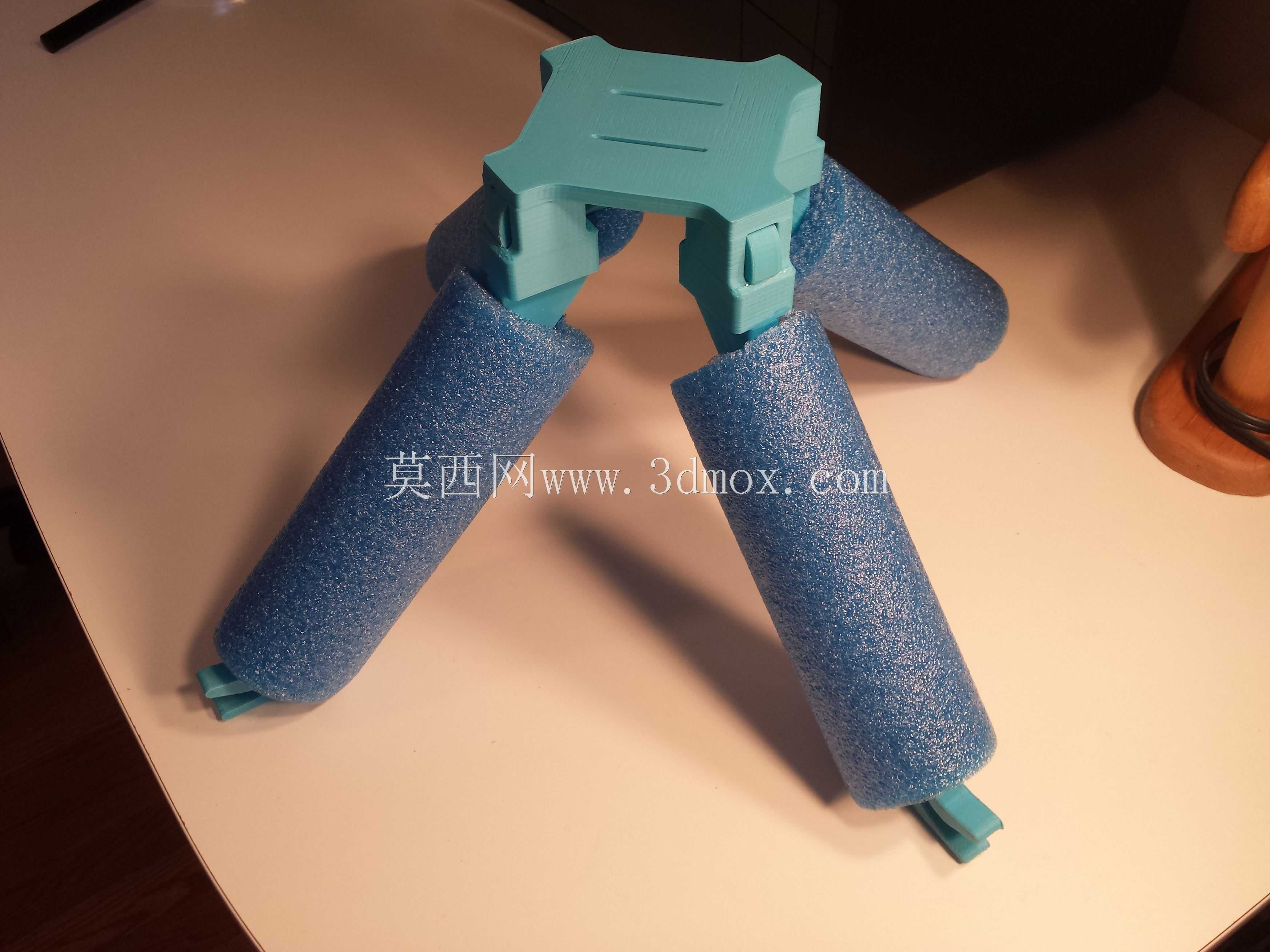

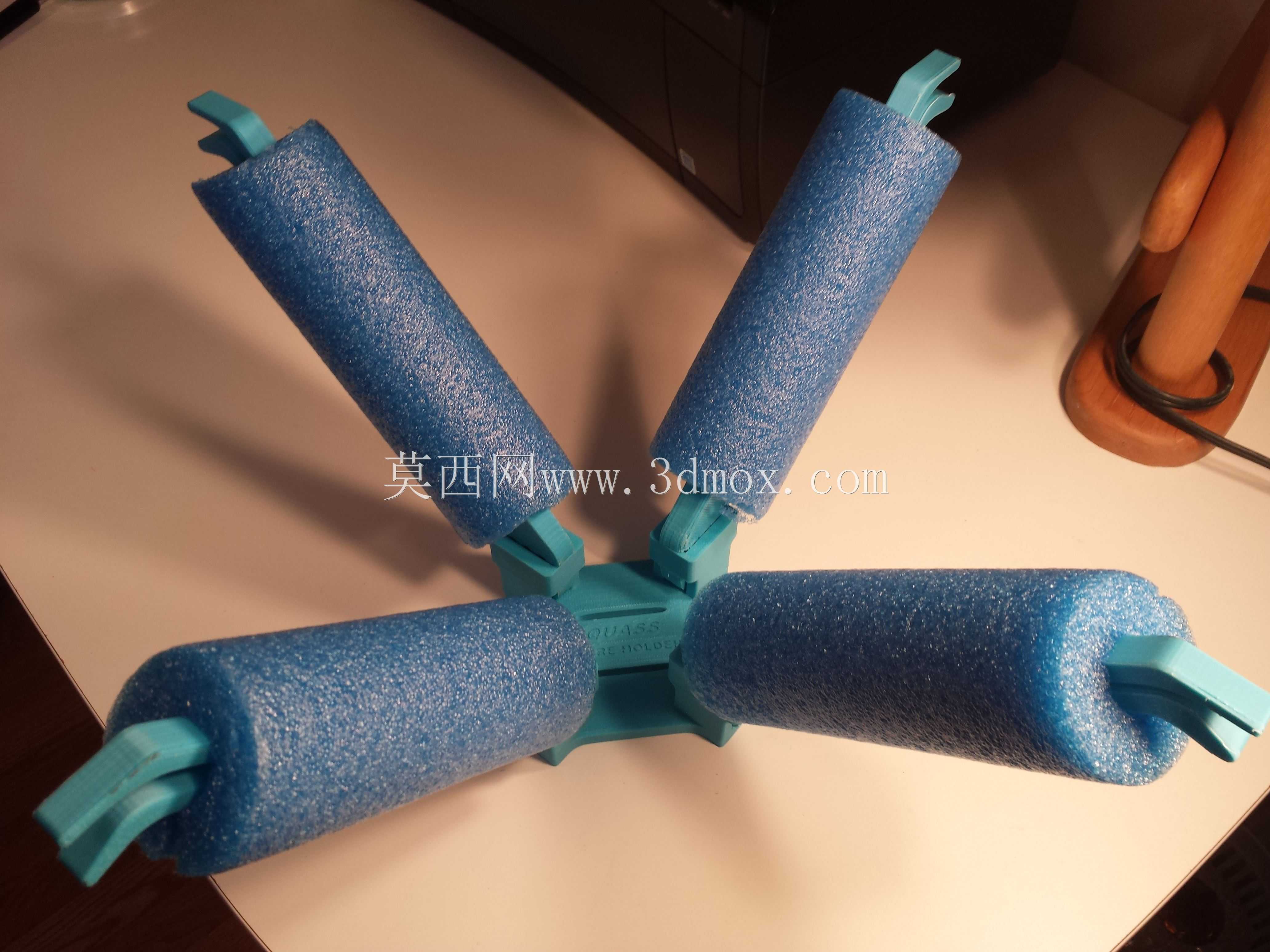

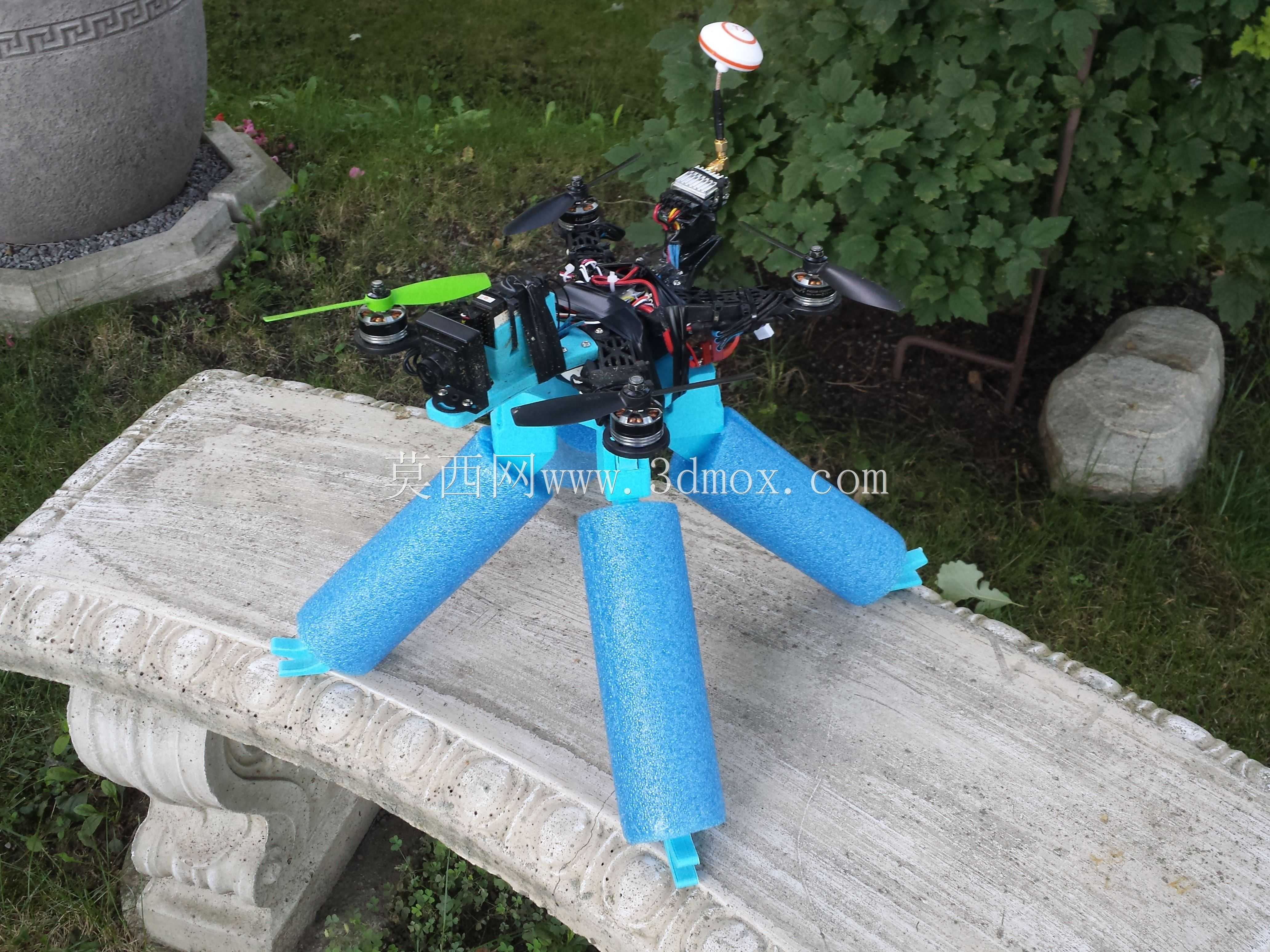

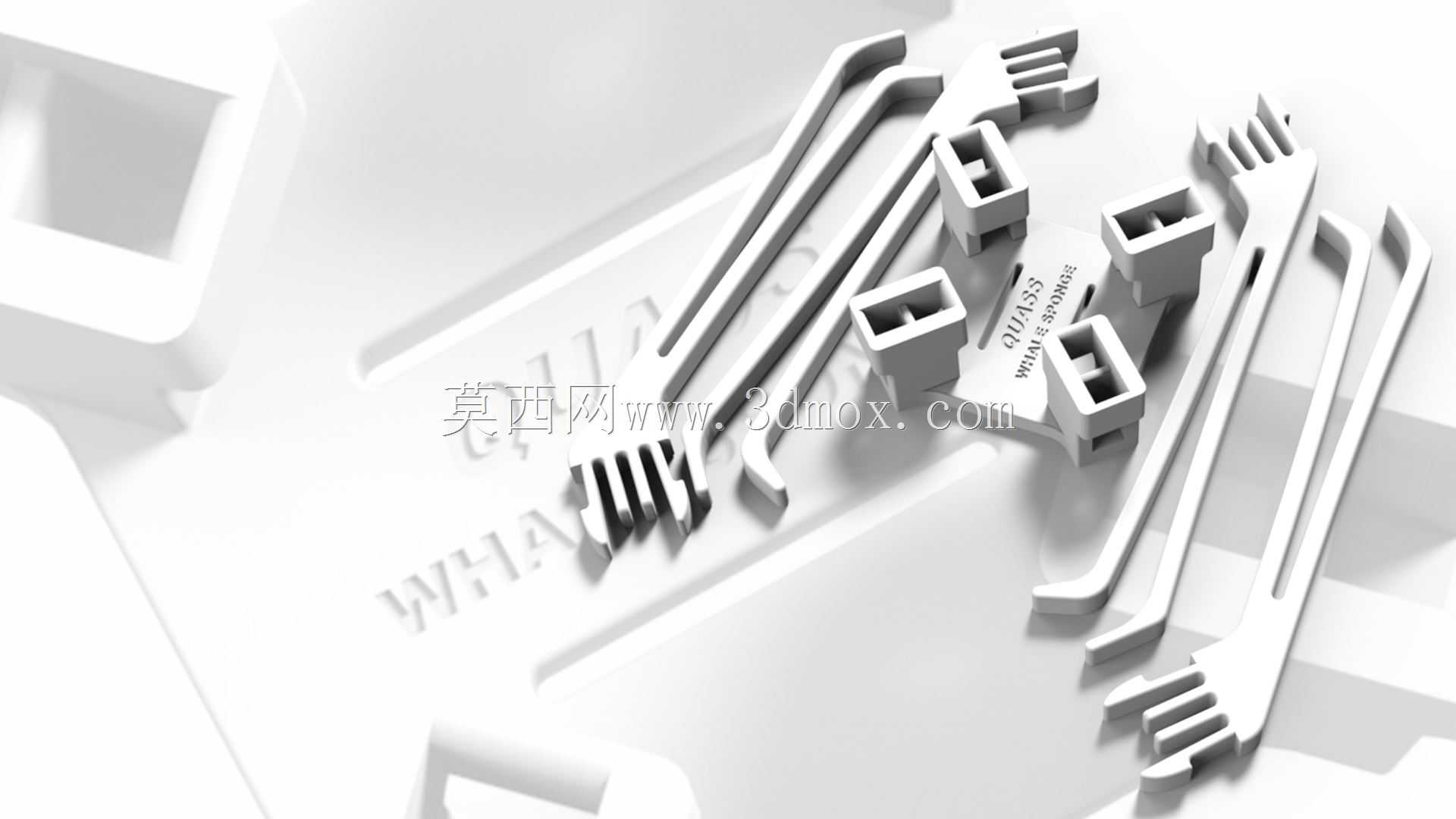

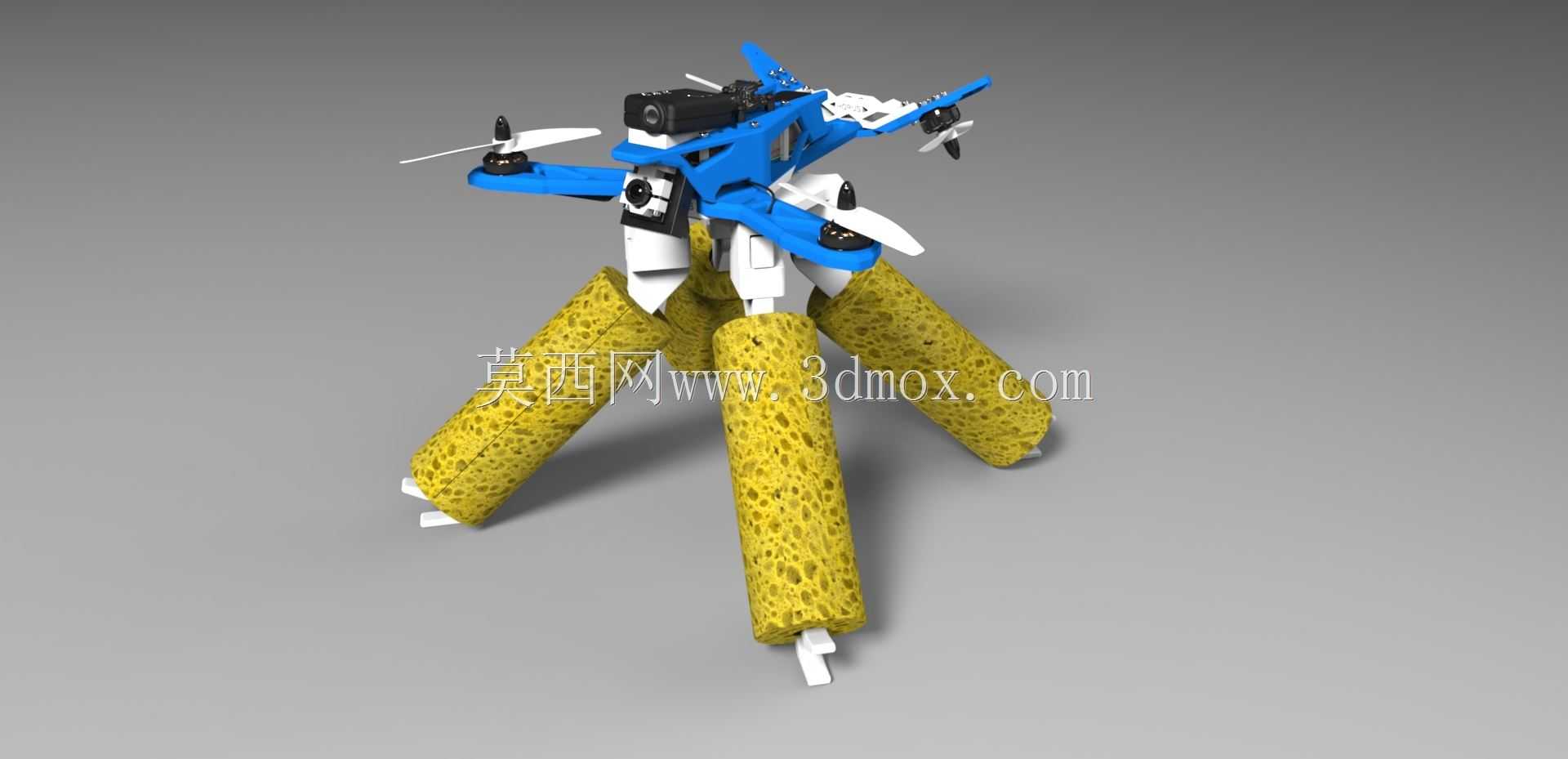

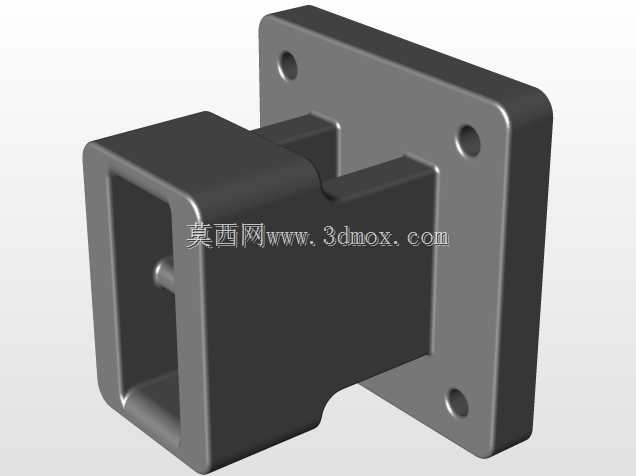

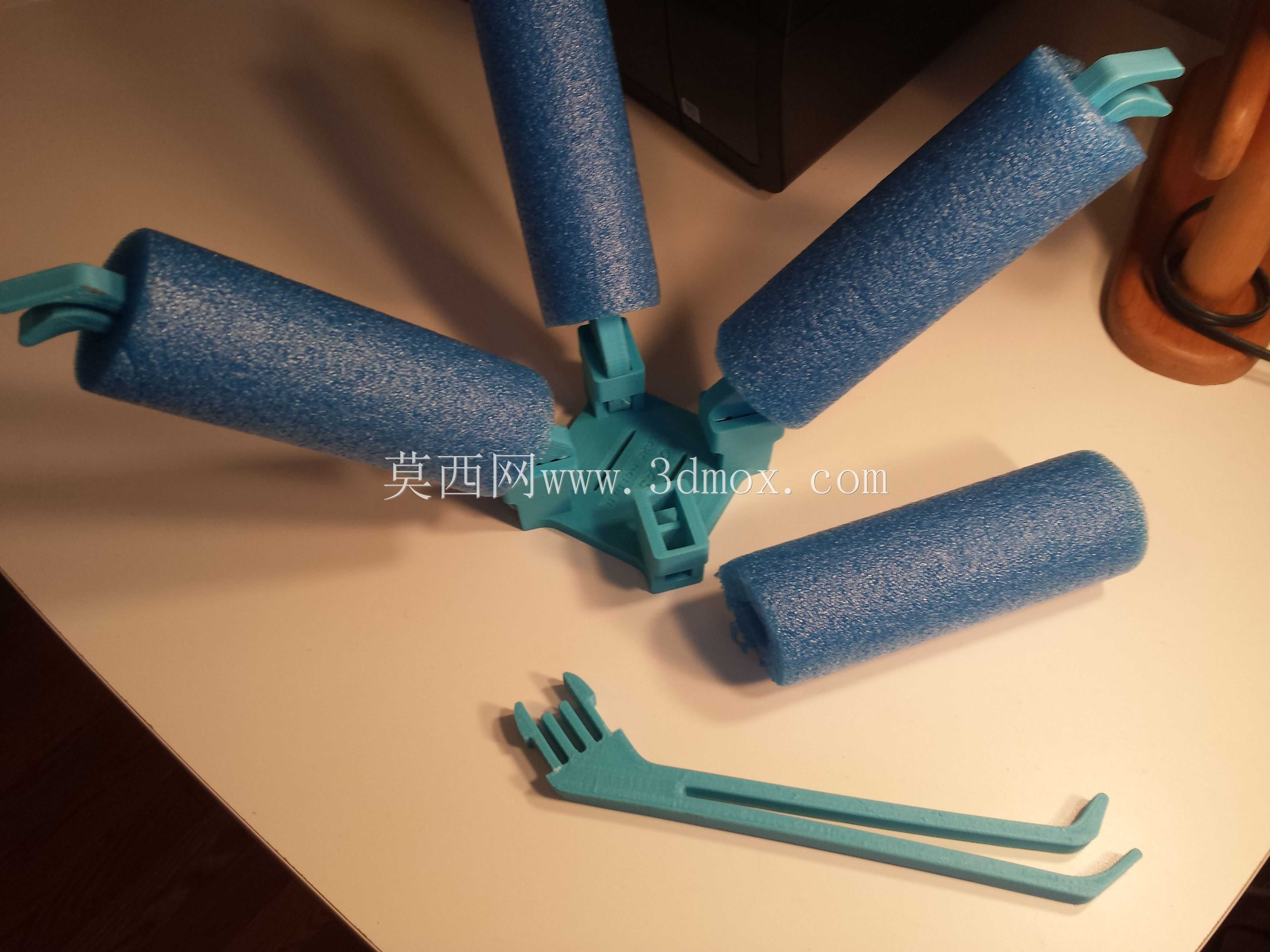

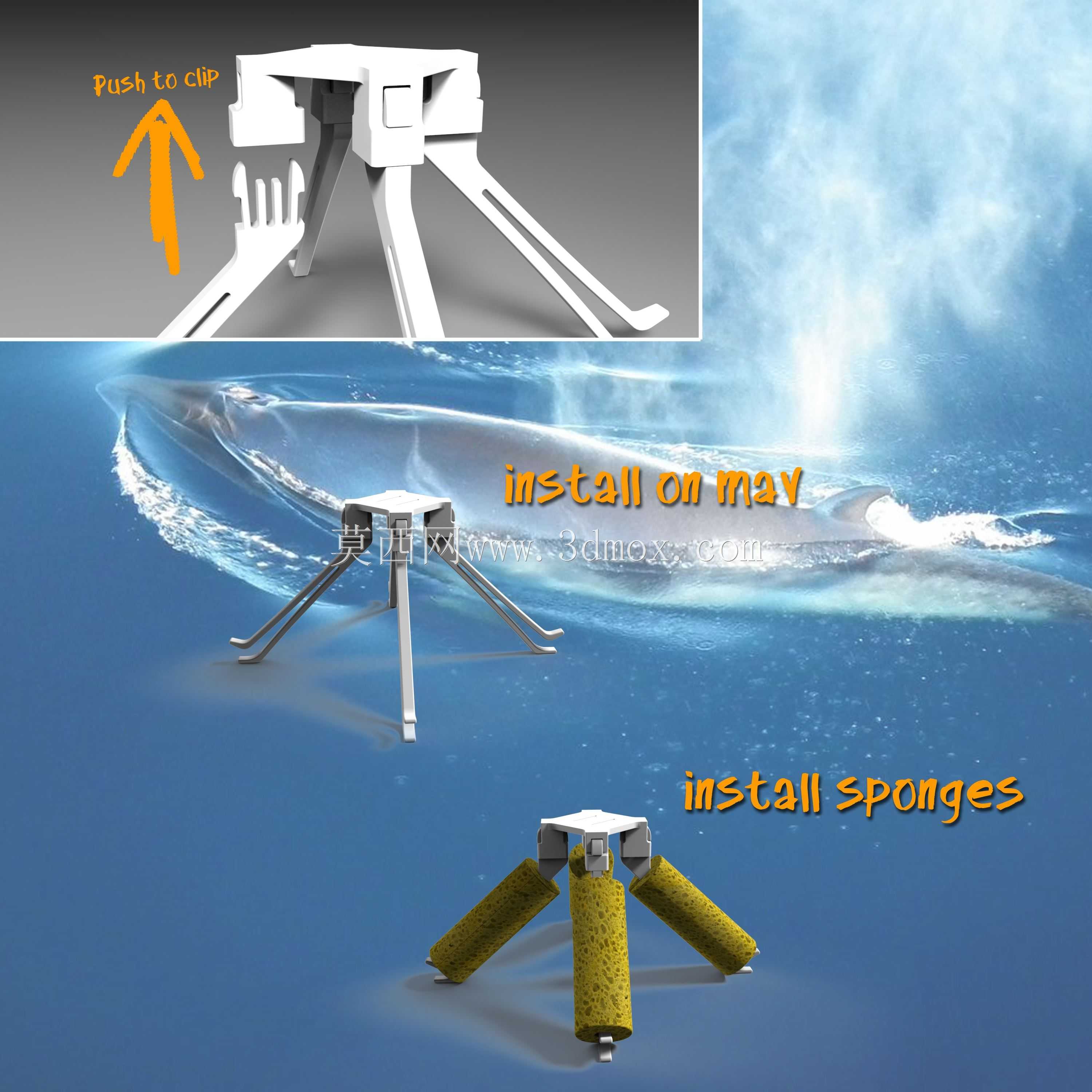

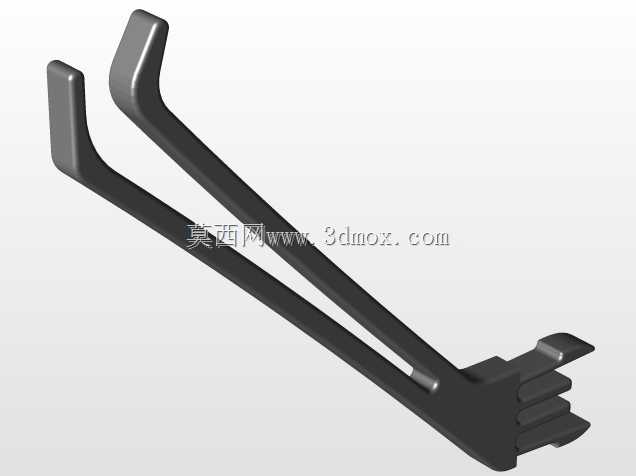

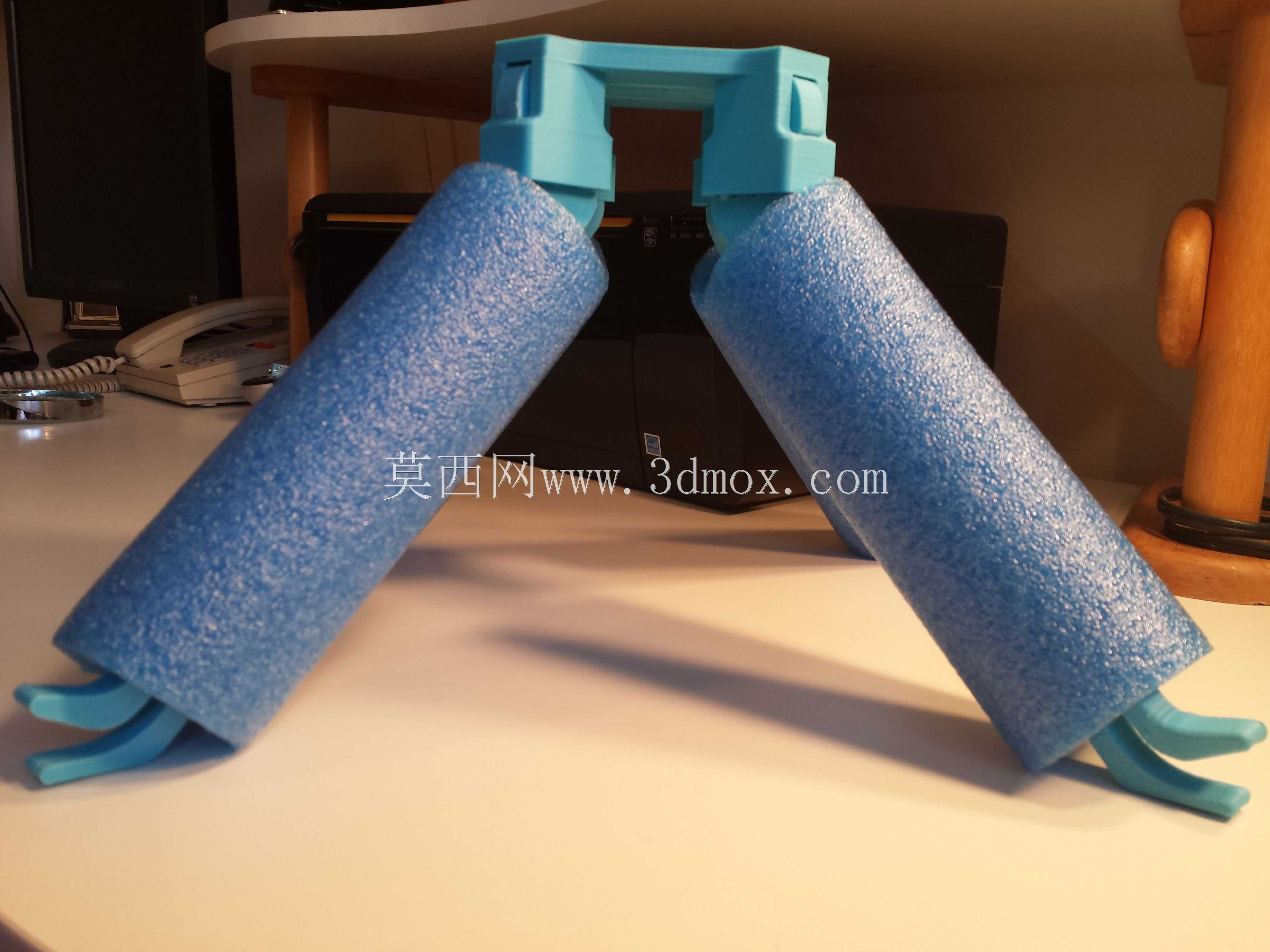

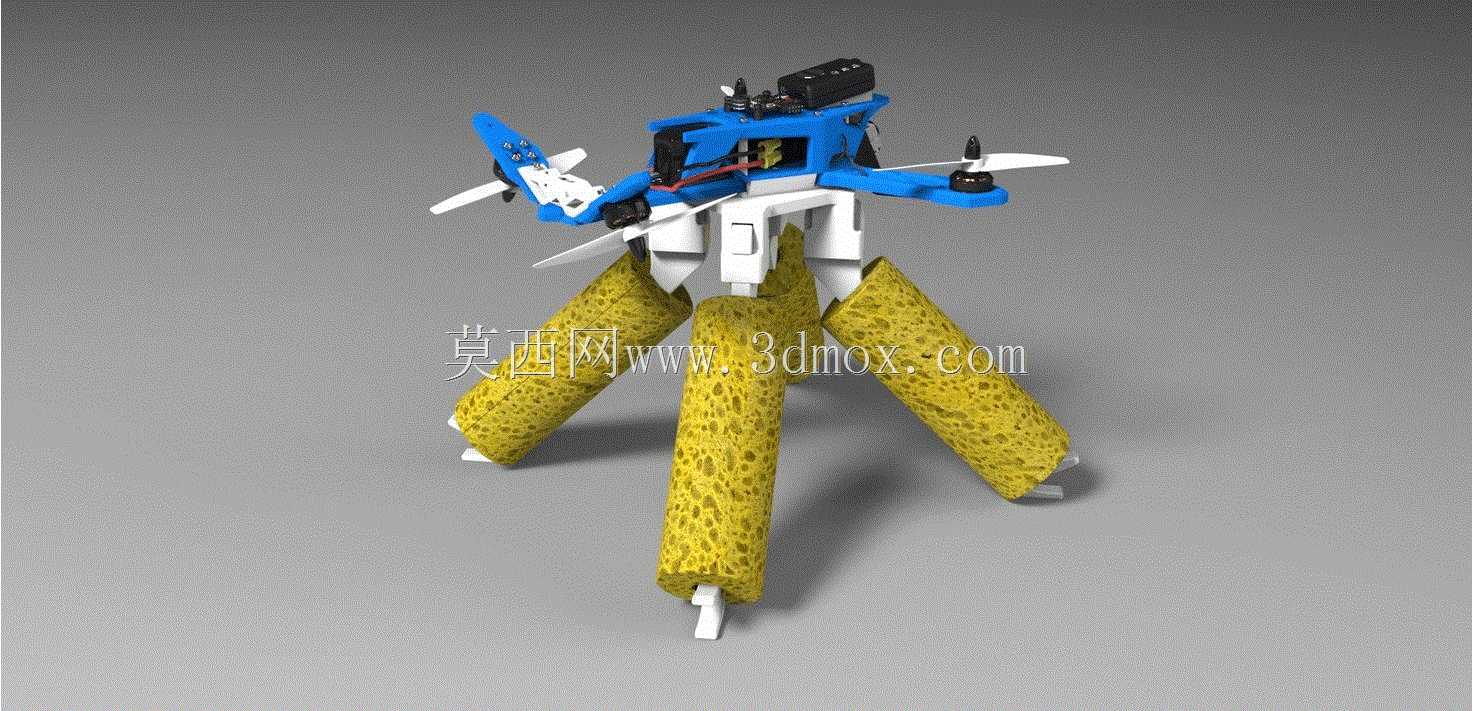

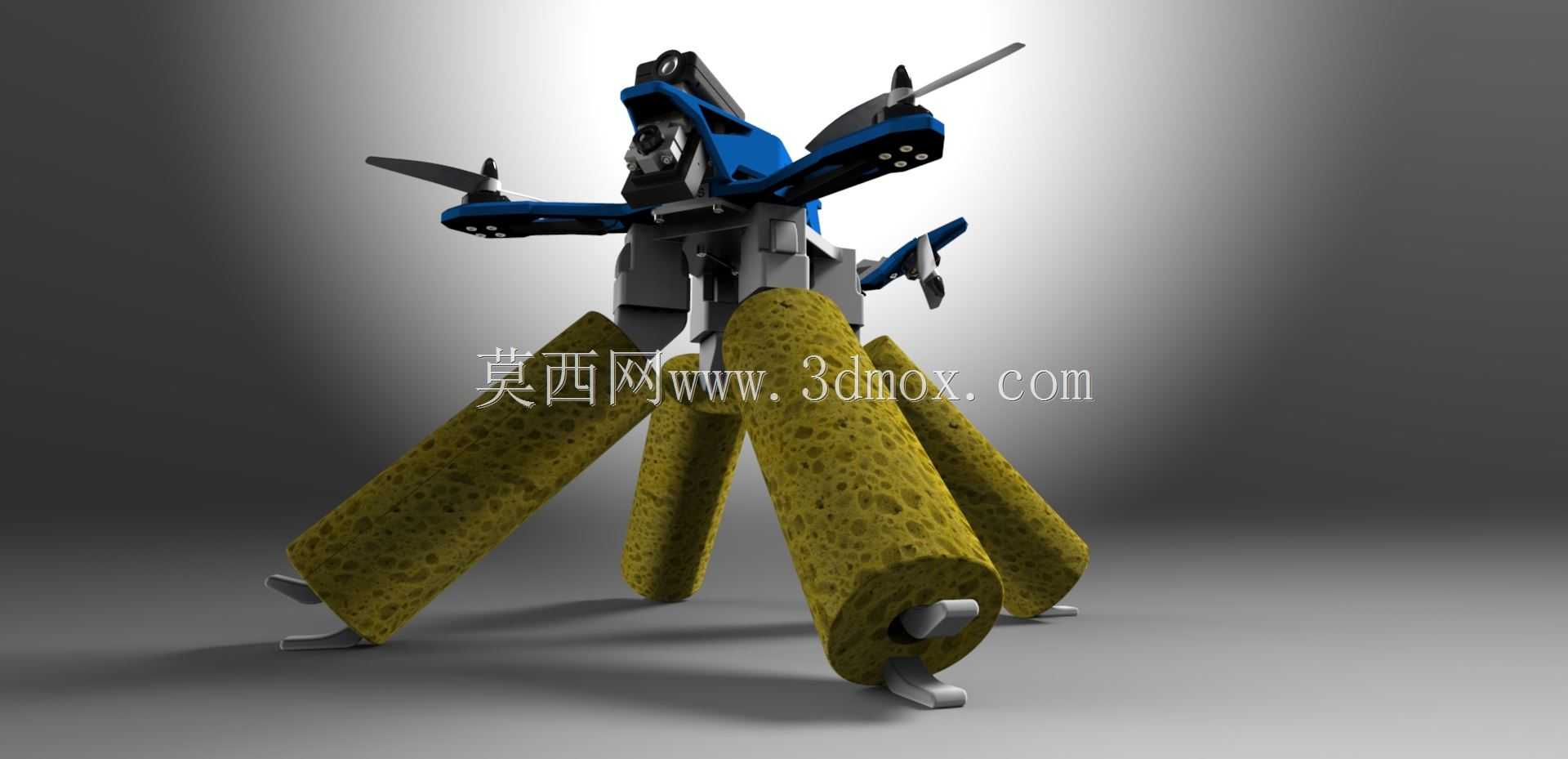

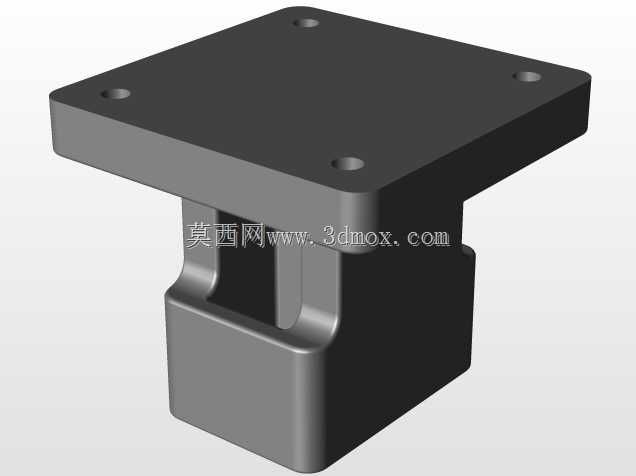

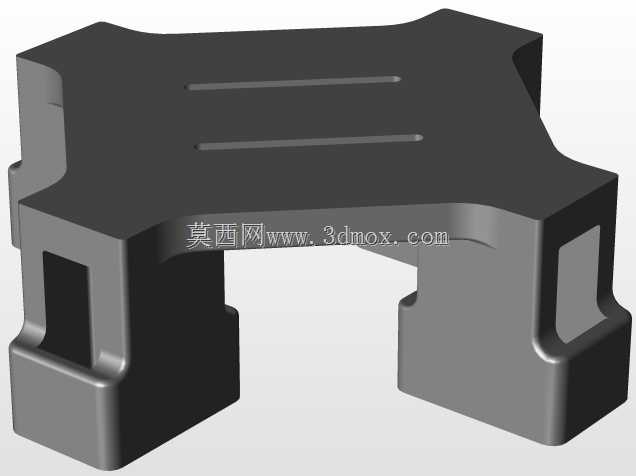

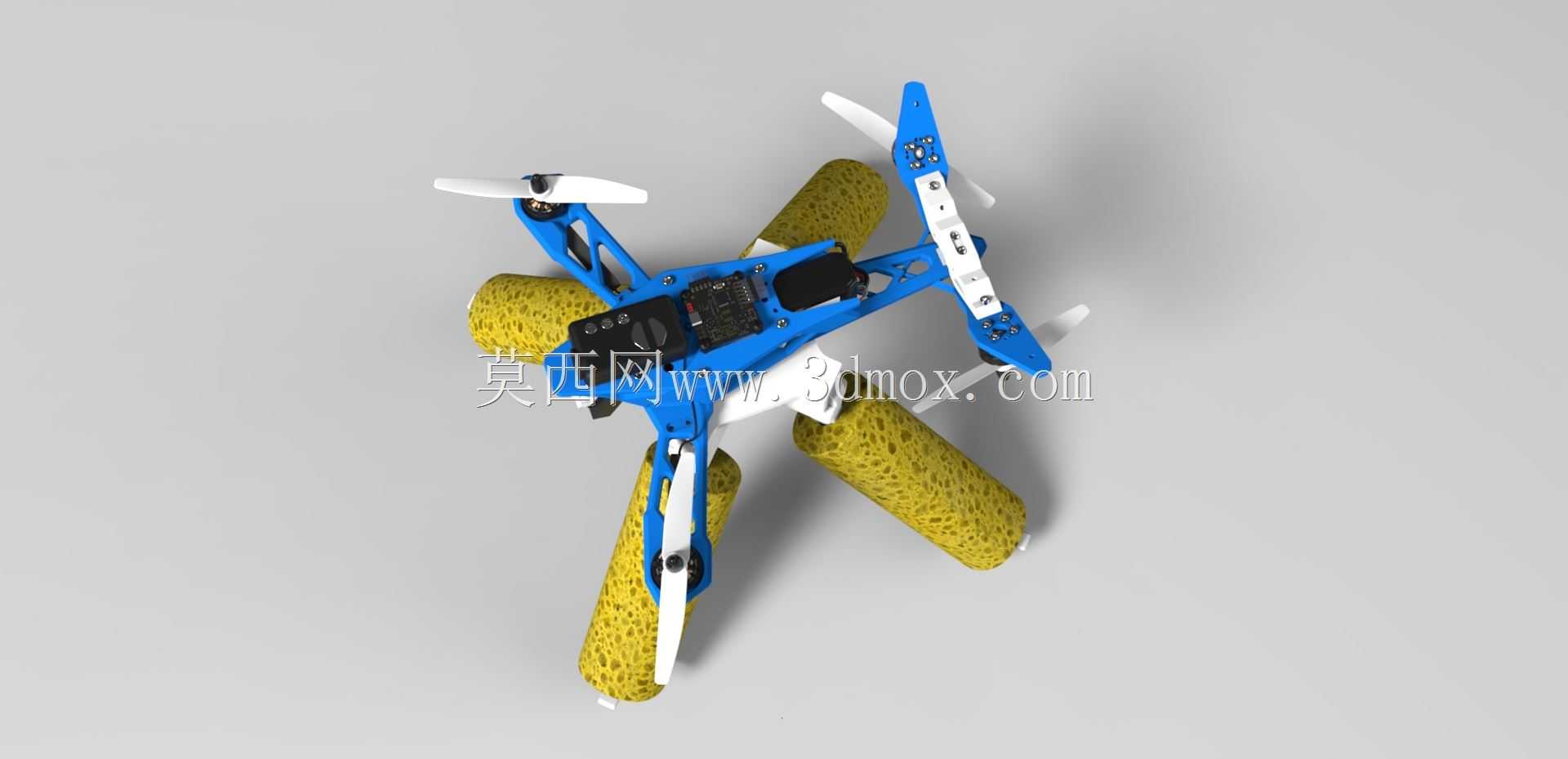

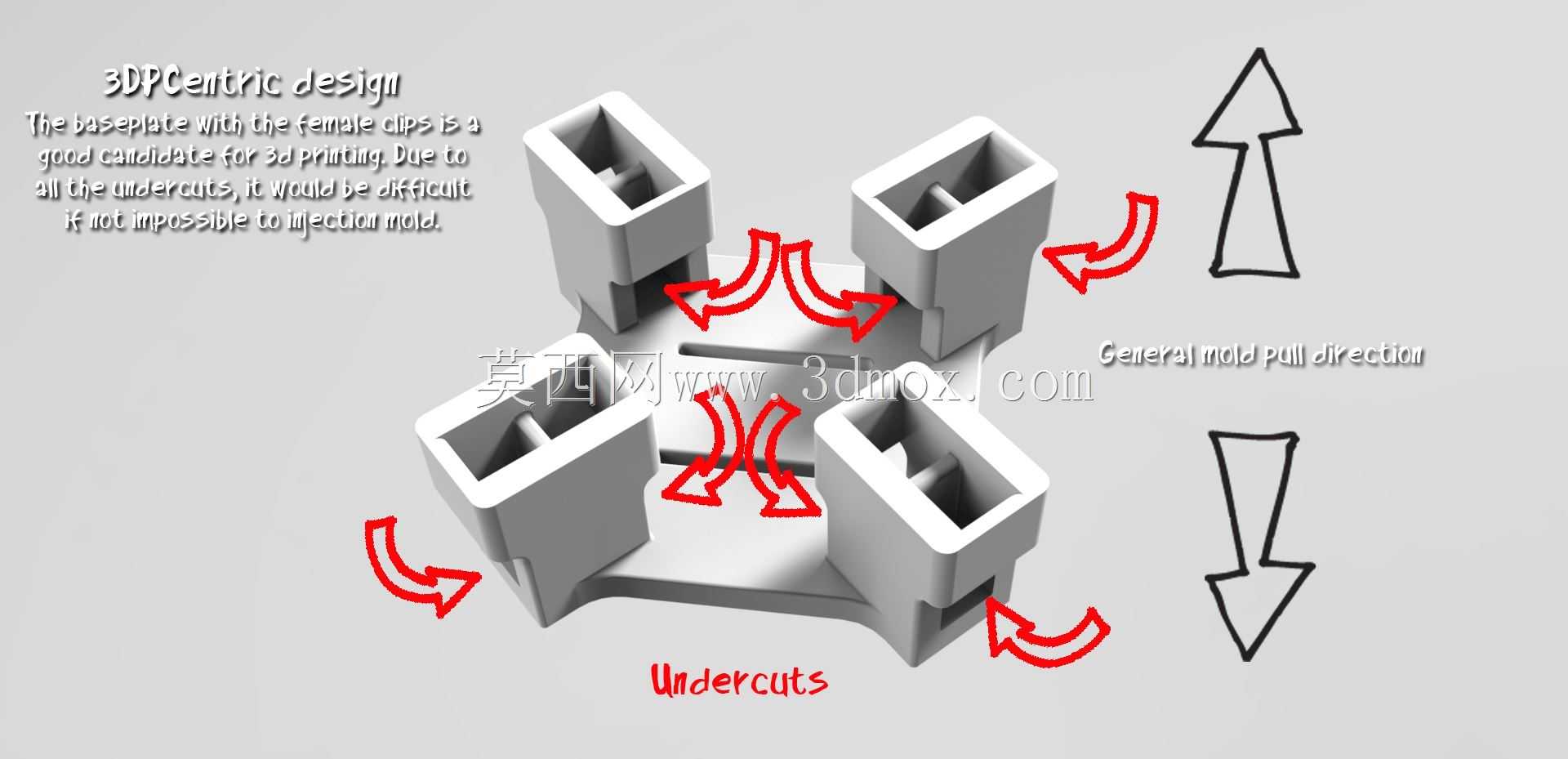

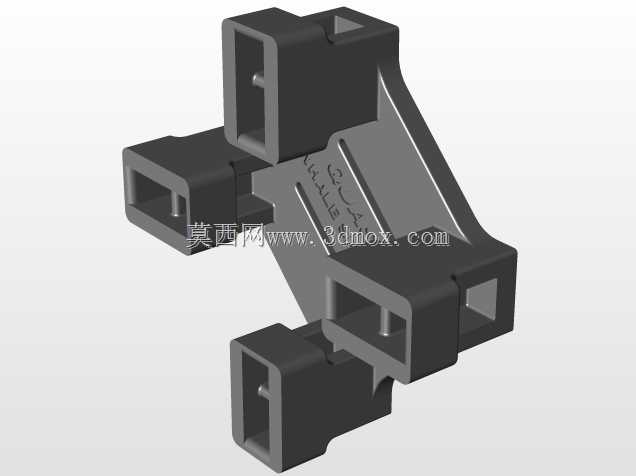

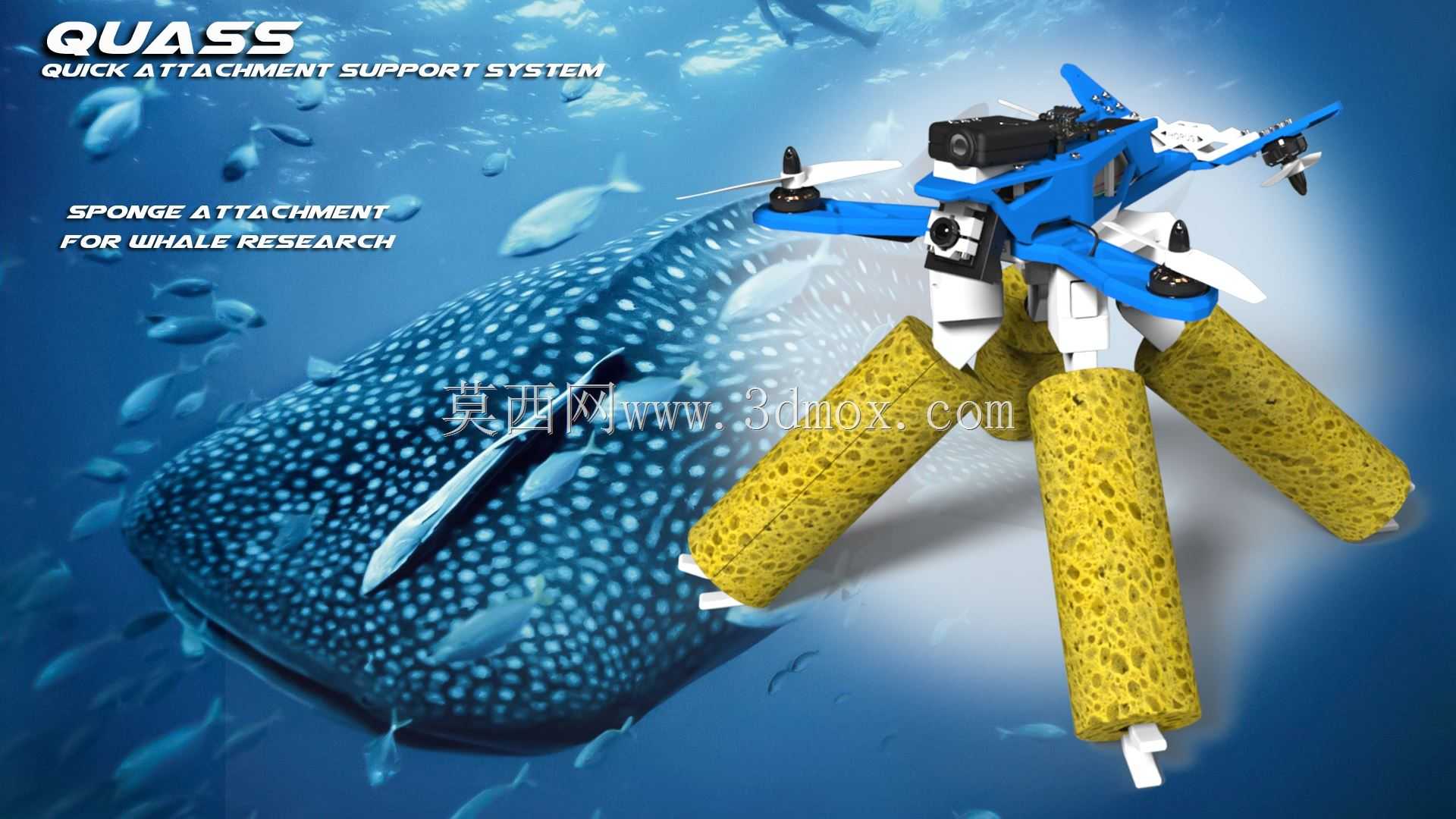

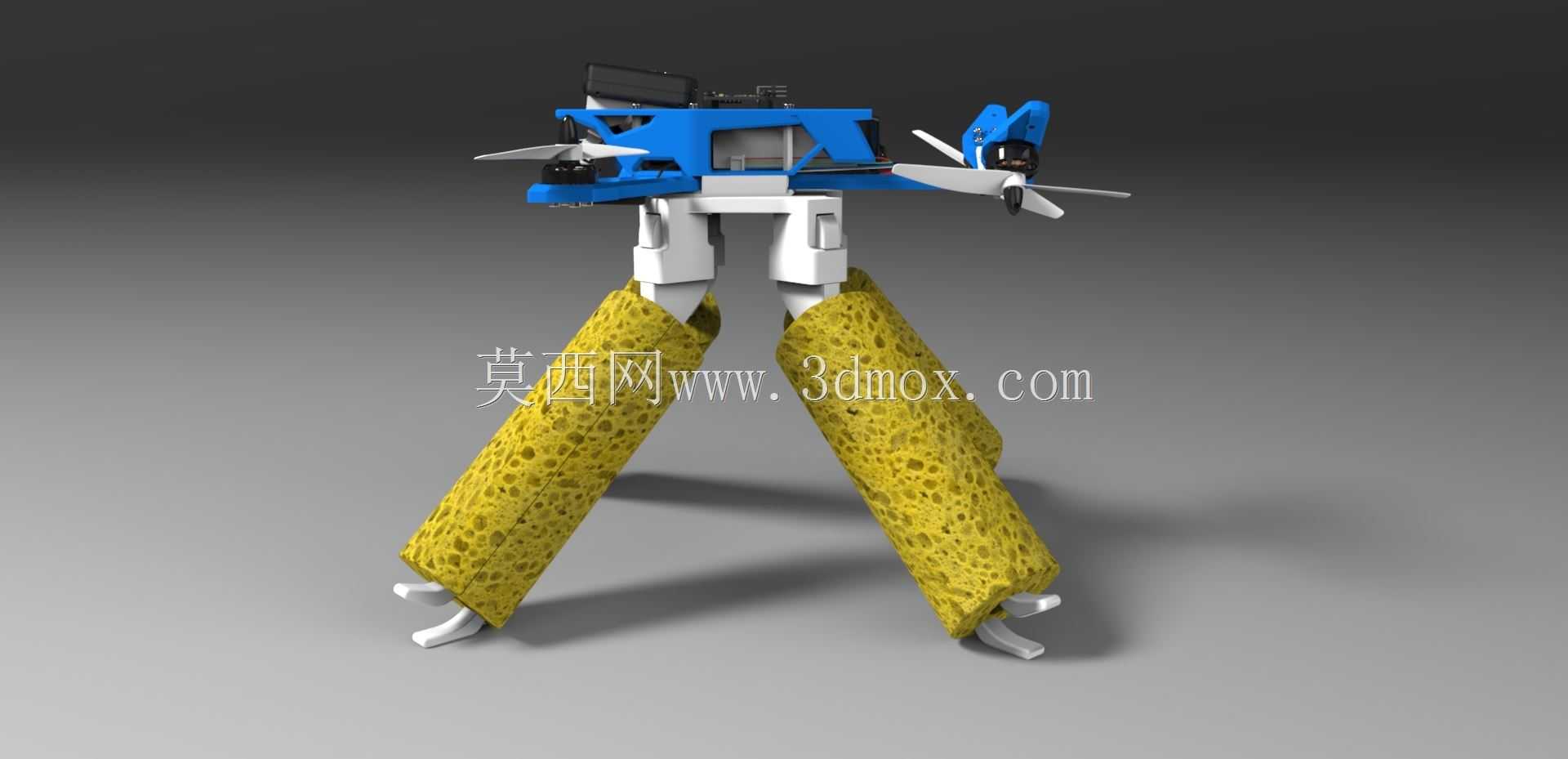

这款带海绵缓冲起落结构的四旋翼飞行器，主要面向近水面低空作业、复杂非铺装地表起降的应用场景，可适配海洋生物观测、近岸水文巡查、滩涂区域航拍等特殊作业需求，解决常规小型无人机在松软地面、浅水环境下起降易倾覆、机架易受冲击损坏的行业痛点。从功能特性来看，该结构核心采用多孔高弹海绵作为支腿主体，搭配轻量化的快拆连接基座，既能够在硬质地表降落时通过海绵的多孔压缩形变吸收落地冲击，降低飞控板、云台相机等精密部件受到的瞬时冲击力，也能在浅水面降落时依靠海绵的闭孔浮力特性提供足够支撑，避免整机落水损毁，同时海绵支腿的大接触面积可以在沙地、泥滩等松软地表分散机身重量，防止支腿陷入地表导致侧翻。在设计思路上，整套起落结构采用模块化拆分设计，连接基座与无人机机身下挂点采用快拆式卡扣结构，无需额外工具即可完成整套起落架的拆装，用户可根据作业场景快速切换常规起落架与海绵缓冲起落结构；四个海绵支腿沿机身中心呈对称式分布，每个支腿通过独立的吊挂件与基座连接，吊挂件采用中心对称的卡槽结构，保证四个支腿的受力均匀，避免单侧受力过大导致结构变形，同时支腿与吊挂件的连接位置预留了微调余量，可根据不同起飞重量调整支腿外张角度，适配不同负载下的重心偏移。从安装边界与尺寸适配来看，整套起落架的挂点间距适配常规轴距250mm至350mm的中小型四旋翼无人机，安装后整机下方预留足够的云台避让空间，不会遮挡下置相机的拍摄视角，支腿展开后的最大外径不超过旋翼旋转直径的80%，不会对旋翼下洗气流造成过度干扰，保证飞行姿态的稳定性；海绵支腿的长度经过重心匹配设计，降落时机身保持水平姿态，不会出现机头下倾磕碰云台的问题，同时支腿底端做了斜切收口处理，在接触地面时可引导支腿产生可控的形变，避免支腿弯折卡入旋翼转动区域。整套结构在保证缓冲、浮水性能的前提下，整体自重控制在较低范围，不会过度消耗无人机的续航电量，兼顾了场景实用性与飞行性能的平衡。
