摩托车双出高性能排气系统三维设计

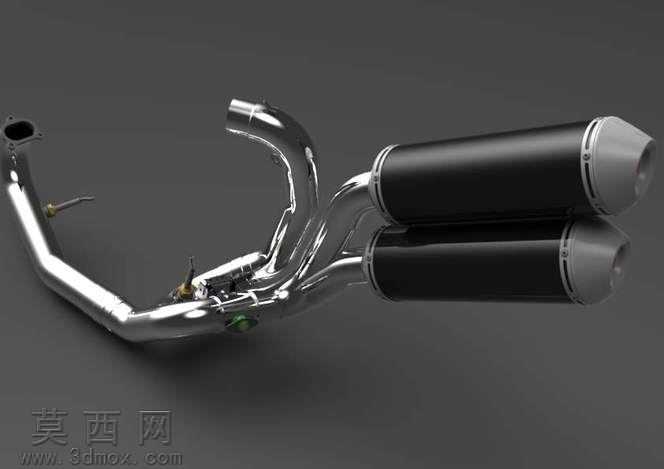

本作品为摩托车双出排气系统三维建模作品，建模阶段依托主流三维机械设计软件完成全参数化构建，首先从排气系统的安装定位基准出发，精准还原了前段排气歧管的弯折走向，每一段管路的曲率半径、弯折角度都经过反复校准，确保与发动机排气出口的安装位完全匹配，歧管与缸头连接的法兰盘上预留的螺栓孔位、密封槽结构都做了精细化还原，保证安装对接时的密封性与定位精度。中段管路采用等长排气路径设计，双管路的对称度误差控制在极小范围内，兼顾排气脉冲的平衡效果，管路上预留的氧传感器安装位、固定吊耳结构都按照实车装配逻辑布置，吊耳的安装角度、减震衬套的安装位都做了细节刻画，避免实装时出现干涉问题。尾段双消音鼓采用圆柱形筒体结构，建模时区分了内部消音腔与外部壳体的结构层次，筒体表面做了哑光黑耐高温涂层的材质区分，端盖与尾喉部分采用抛光金属材质，渲染阶段通过调整金属材质的反射率、粗糙度参数，还原出镀铬金属的亮面质感与黑壳的磨砂耐高温质感，光影渲染时突出了金属管路的曲面流畅度，将管路弯折处的光影过渡、消音鼓的圆柱曲面质感都做了真实呈现。设计过程中充分考虑了排气系统的气流走向，管路内壁做了顺滑过渡处理，避免出现气流陡变的直角结构，降低排气阻力的同时兼顾消音效果，整体结构完整覆盖了从发动机连接端到尾排出口的全部构件，每一处连接卡扣、固定支架都做了1:1的结构还原，既可以作为机车改装的结构参考，也可用于排气系统的流体仿真分析、装配工艺演示等场景，模型的各部件都做了独立的分层处理，可单独拆分查看内部消音结构、管路连接结构，方便后续的结构优化与改型设计。
