锥齿轮对滚啮合传动机构三维设计

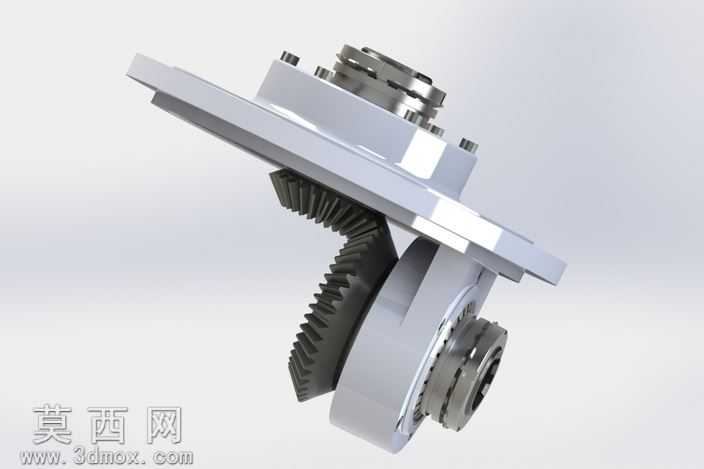

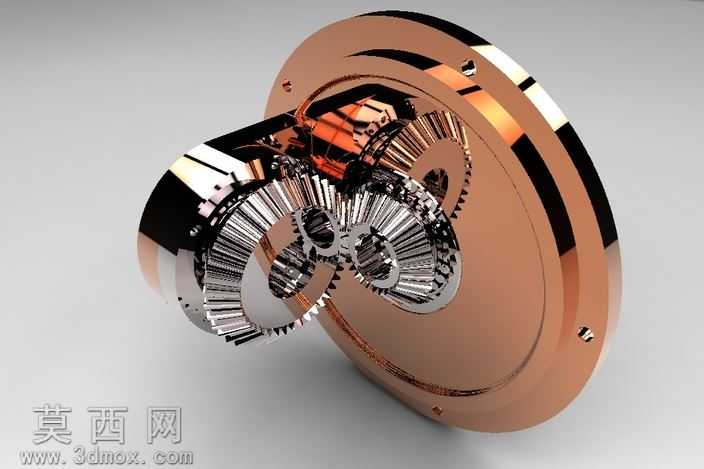

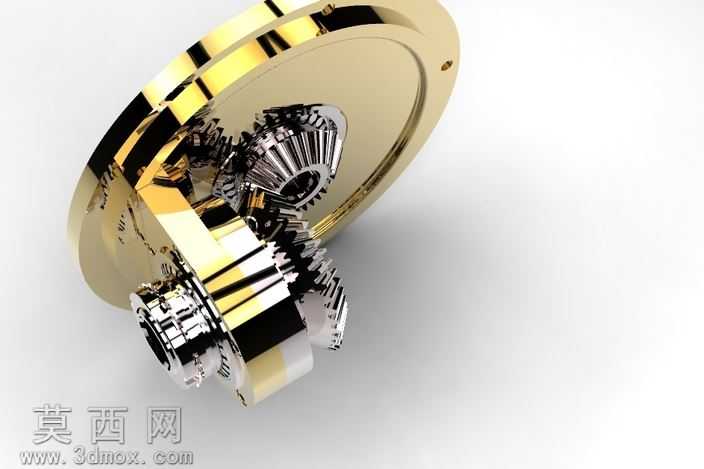

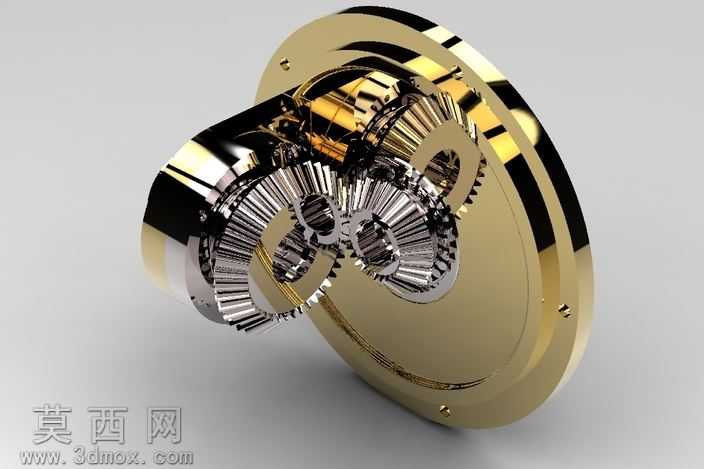

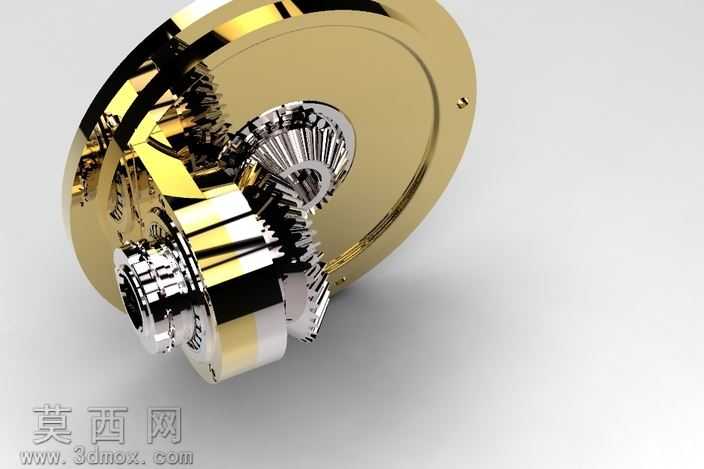

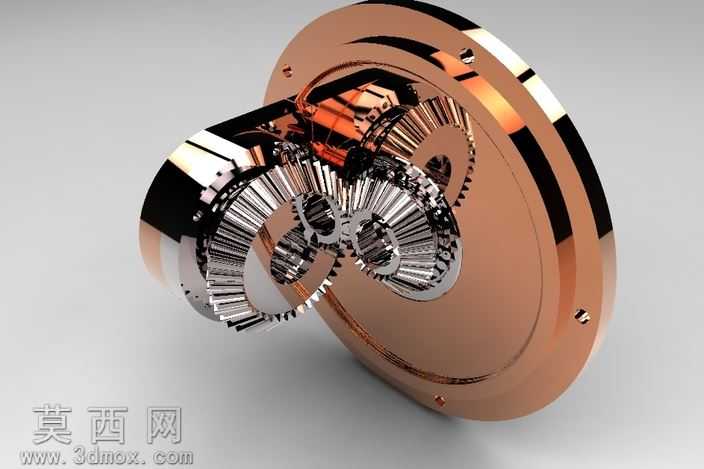

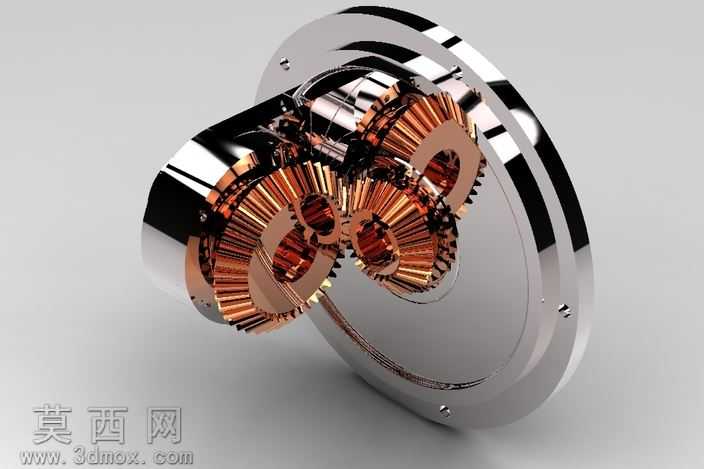

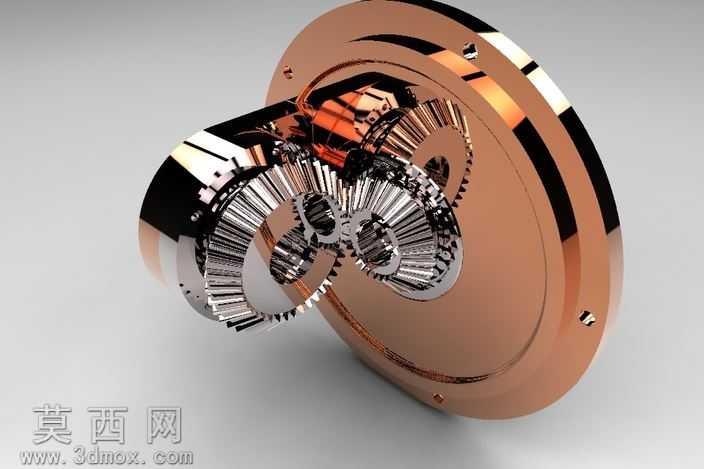

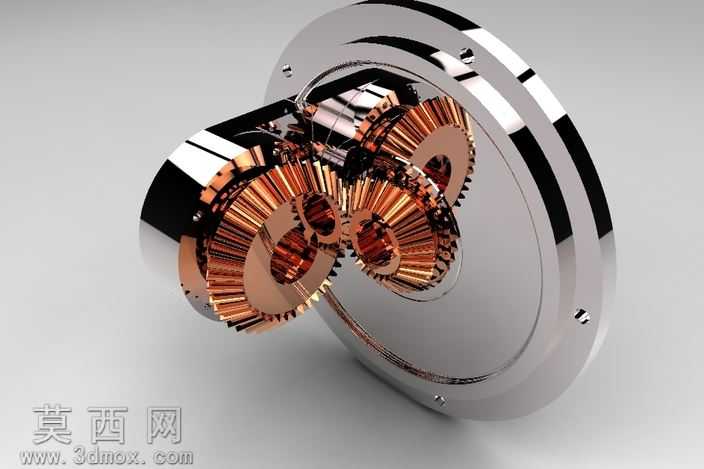

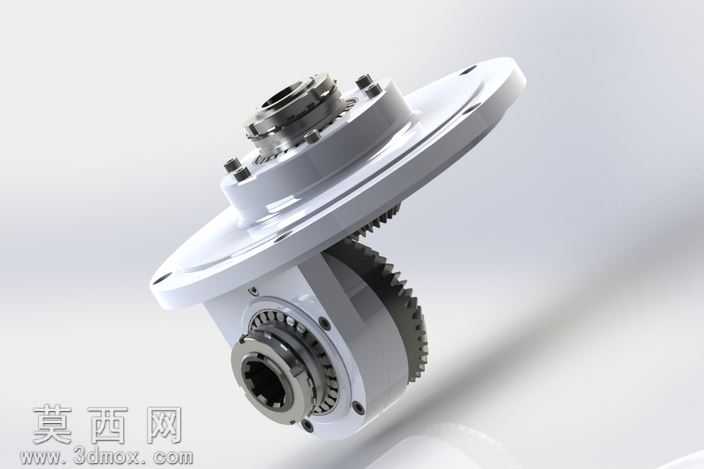

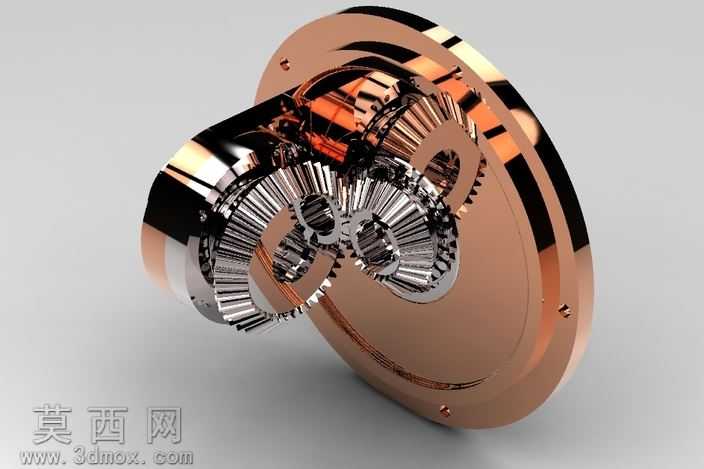

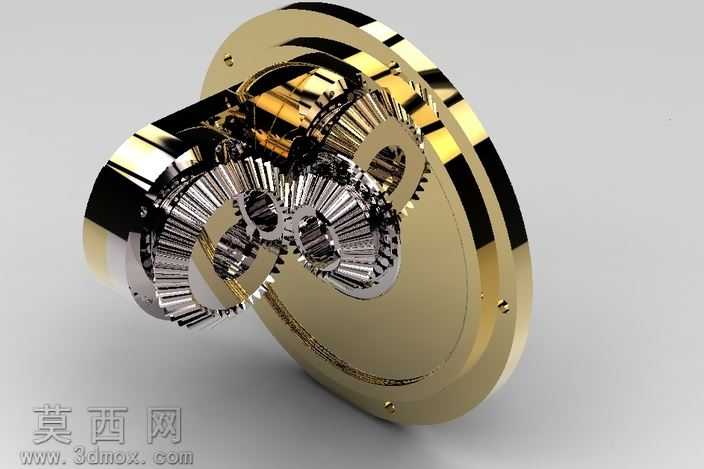

本作品为锥齿轮对滚啮合传动机构的三维设计成果，建模阶段依托三维参数化设计逻辑完成全零件构建，首先针对锥齿轮的齿廓曲面进行精准参数化绘制，依据渐开线齿形的成型原理，通过草图绘制齿形轮廓后，沿锥齿轮的分度圆锥母线方向完成放样切除，保证轮齿的齿向、齿厚、模数参数完全符合机械传动设计规范，避免齿面啮合出现干涉或传动卡滞问题。整体机构以集成式安装法兰盘作为承载基体，法兰盘上的安装孔位按照标准安装间距进行阵列排布，保证机构可直接适配对应规格的设备安装面。机构内部集成两组啮合的锥齿轮组件，分别连接输入与输出轴端，轴端配套设计有花键连接结构，可实现与外部动力部件的快速对接，轴体与安装基体之间配置有滚动轴承结构，建模时还原了轴承的滚动体、保持架、内外圈的完整结构，保证转动副的运动仿真可真实还原实际运转状态。渲染阶段采用工业级金属材质赋予所有金属加工零件，针对不同加工面设置差异化材质参数：安装法兰、齿轮箱体的外表面设置为哑光喷塑金属质感，轮齿啮合面、轴承配合面、花键连接面设置为精磨光亮金属质感，橡胶密封件设置为哑光黑色橡胶材质，通过光影调整突出零件的加工质感与装配层次。结构设计上采用集成化布局，将传动齿轮、轴承、连接轴全部整合在封闭箱体内，既可以保证传动过程的润滑介质留存，也可避免外部杂质进入啮合区域造成齿面磨损，整体结构紧凑，传动路径清晰，输入轴与输出轴呈垂直交错布局，可实现相交轴之间的动力换向传输，对滚啮合的结构设计可保证传动过程的传动比稳定，传动效率高，承载能力强，可适配中小功率的机械传动场景。建模过程中对所有装配配合进行了干涉检查，确保轮齿啮合间隙、轴承装配间隙、轴端窜动间隙均处于合理设计范围，可直接用于后续的工程图导出、运动仿真模拟、3D打印样件验证等工作，为锥齿轮传动机构的设计优化提供了完整的三维参考模型。
