带滑轮起重吊钩组合结构设计

该构件为起重作业场景下的核心吊具组合件，主要适配轻小型起重吊运工况，常见于车间物料周转、轻型设备吊装、仓储货物装卸等作业环节，可直接配套手动葫芦、小型电动卷扬设备使用，作为起重执行端的载荷传递与挂接部件，承担吊重载荷的承接、转向与挂接功能，是轻量起重作业中不可或缺的末端执行构件。

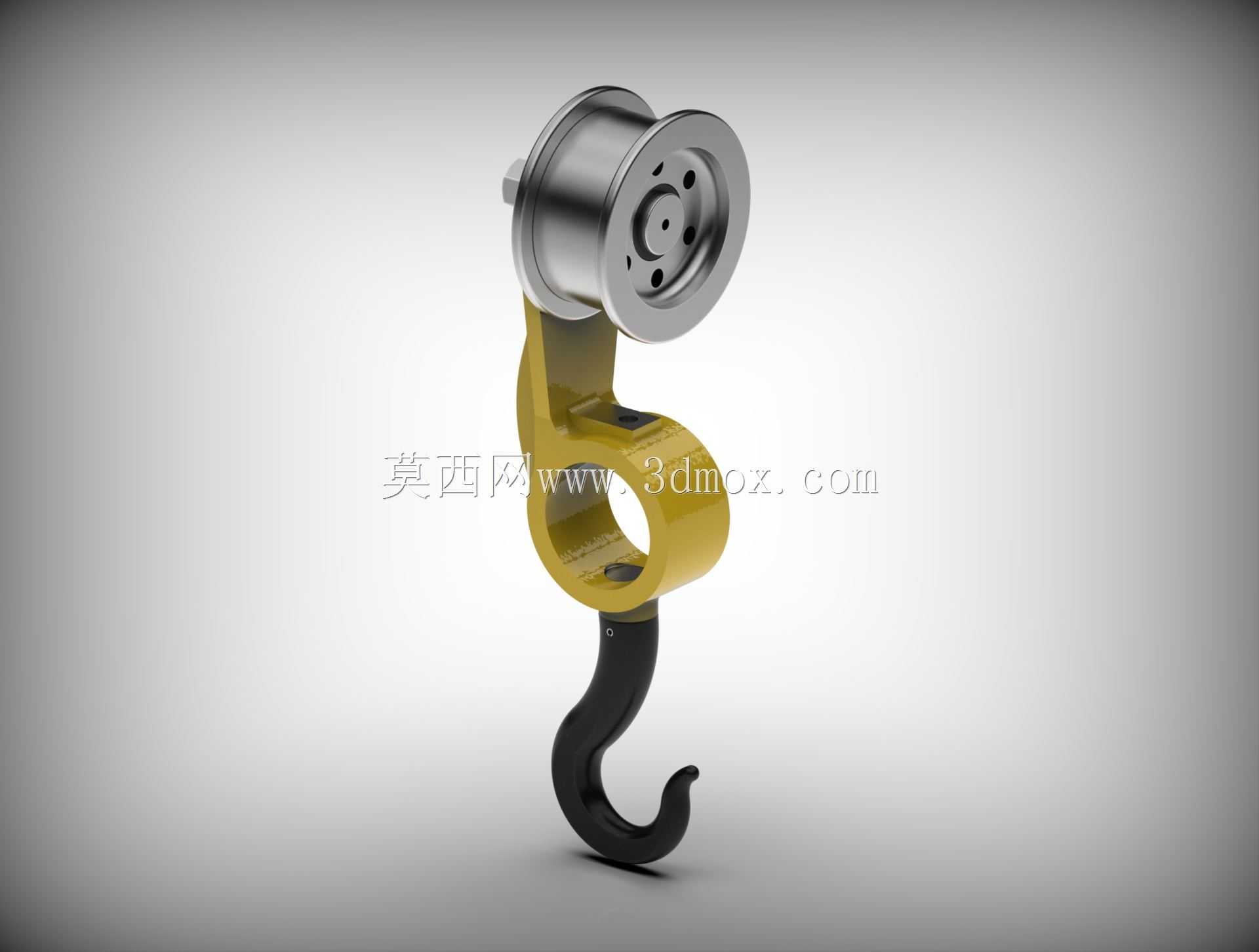

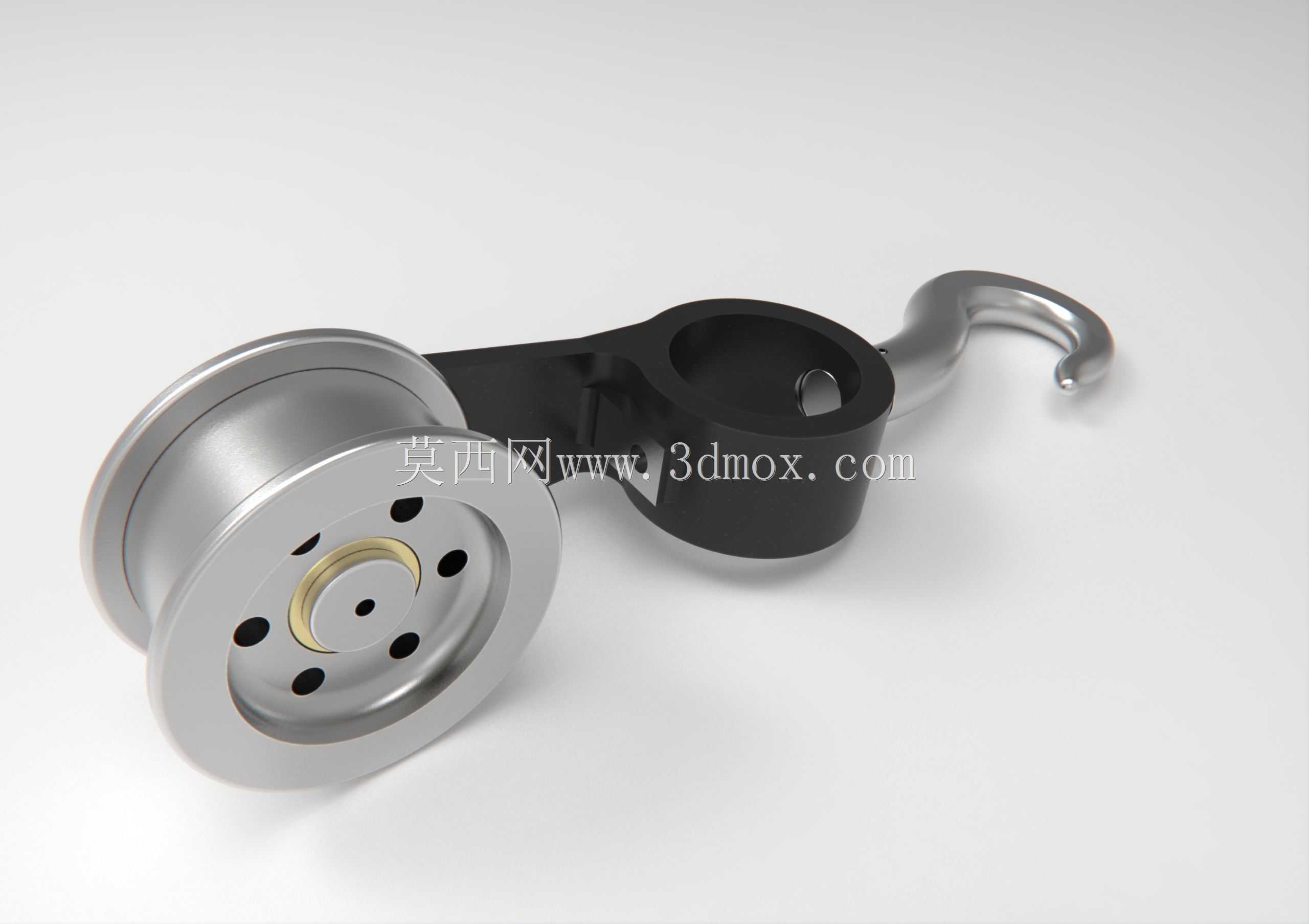

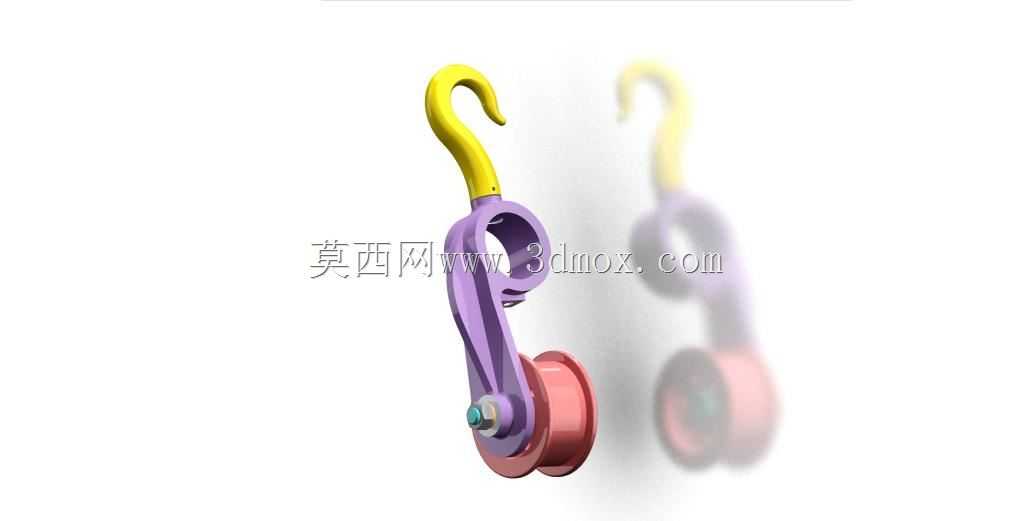

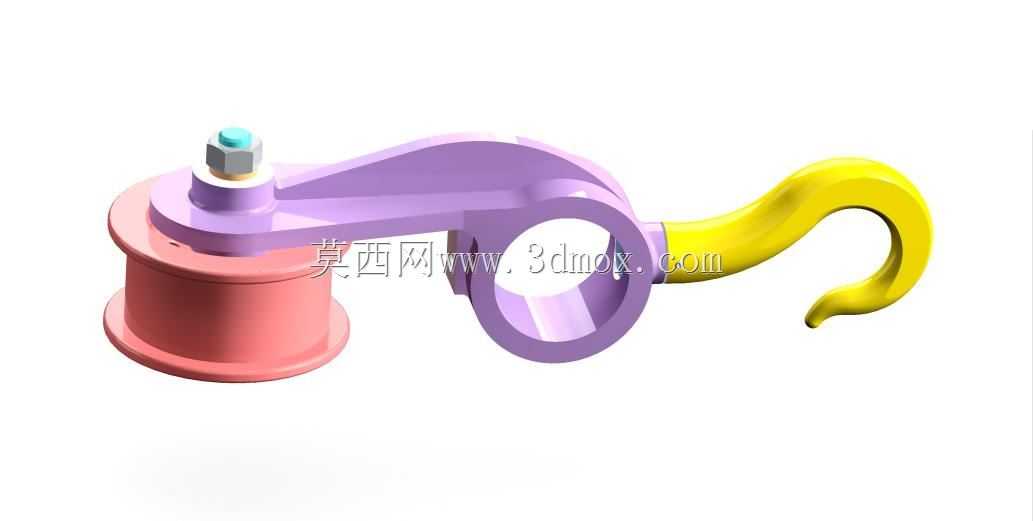

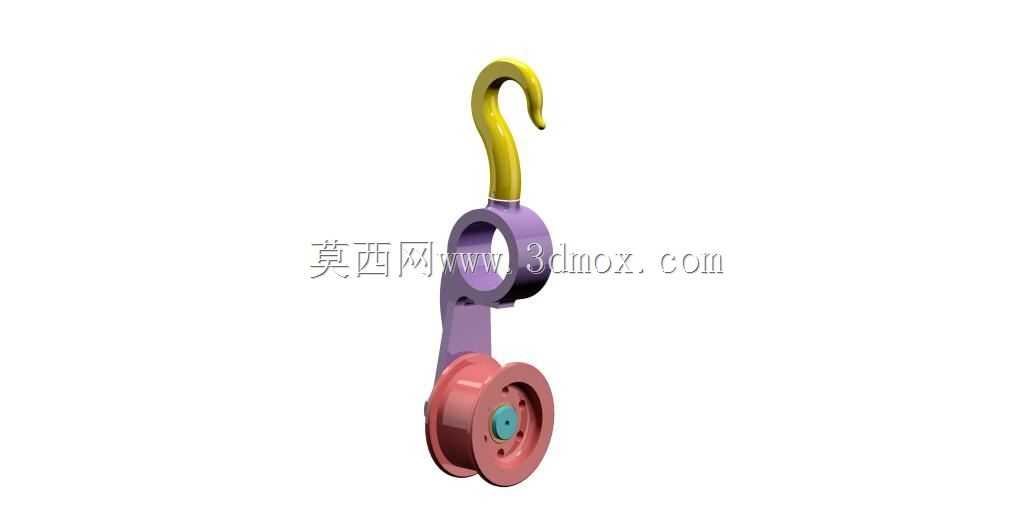

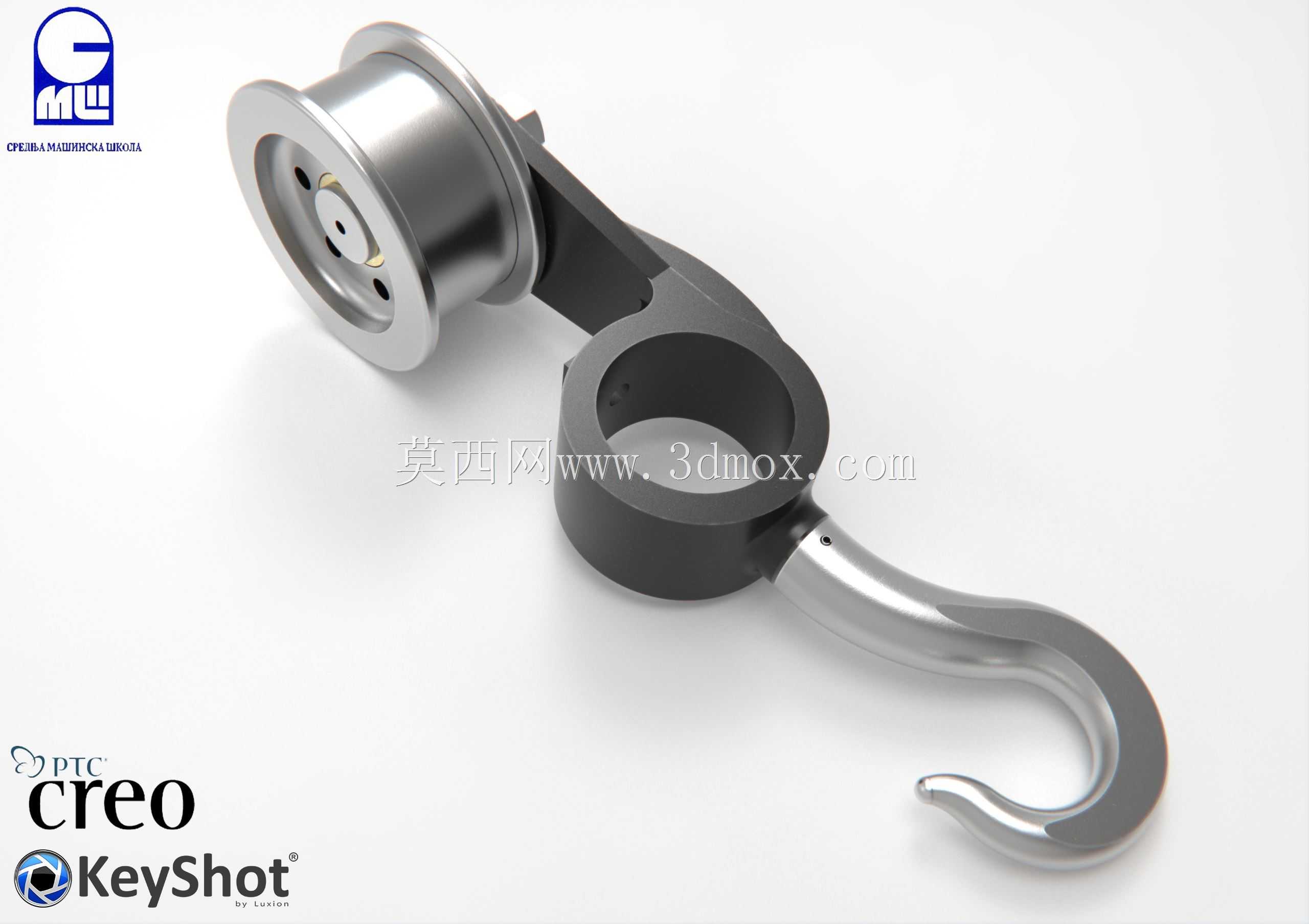

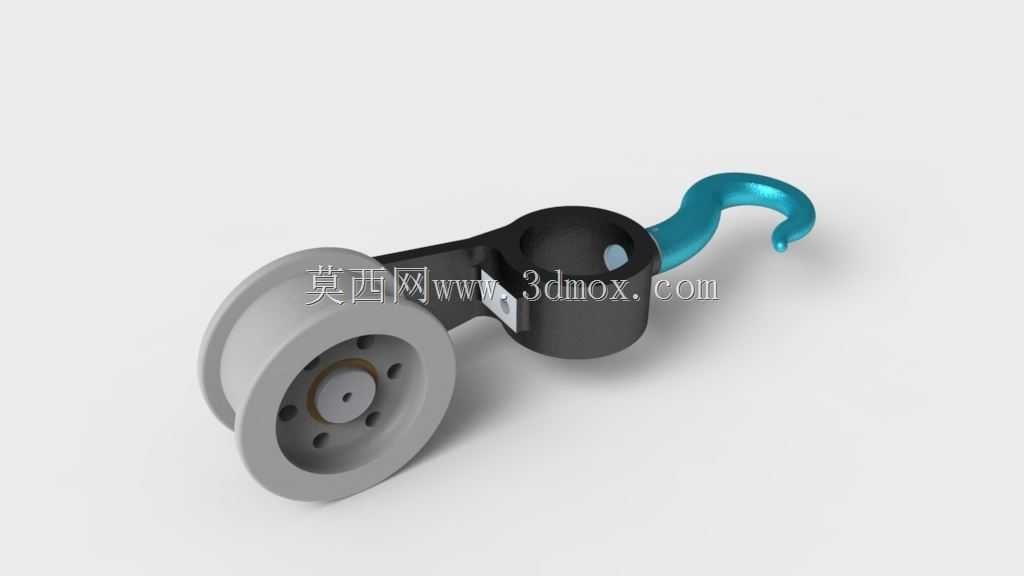

从功能特性来看，该构件集成了定滑轮与吊钩两大核心功能单元，上部的滑轮结构可直接绕配套销轴转动，在起吊过程中能够自动调整钢丝绳走向，抵消起吊过程中的侧向分力，避免钢丝绳出现硬弯折、过度磨损的问题，同时可小幅降低起吊所需的牵引拉力，提升轻载起吊的操作顺畅度；下部的吊钩采用经典的防脱钩曲面造型，钩头弧度经过反复校核，挂接吊环、吊带、绳索类吊具时能够保证载荷始终沿钩身中心轴线传递，避免偏载引发的构件变形或脱钩风险，钩身与滑轮支架采用一体化连接结构，中间的环形安装位可根据使用需求加装防脱挡板、锁止插销等安全附件，进一步提升作业过程中的安全冗余。

在设计思路上，该构件采用分体组装式的结构逻辑，滑轮部分采用独立的轮体与轴承配合结构，轮体边缘做了加厚的绳槽设计，绳槽弧度匹配常规直径的起重钢丝绳，能够保证钢丝绳在槽内顺畅滑动不脱槽，轮体中心预留标准轴承安装位，可适配标准深沟球轴承，降低转动过程中的摩擦阻力；连接支架部分采用变截面的力学优化结构，在滑轮安装位与钩身连接的过渡区域做了加厚圆弧过渡，避免应力集中引发的结构断裂，支架侧面的环形结构既作为钩身的安装定位座，也可作为额外的辅助吊点使用，适配多吊点联合起吊的特殊工况；钩身部分采用渐变截面设计，从与支架连接的根部到钩头位置截面尺寸逐步收窄，在保证根部抗弯、抗剪强度满足额定载荷要求的前提下，尽可能降低构件整体自重，减少起重设备的无效载荷消耗。

从安装边界与尺寸适配来看，上部滑轮的轮径适配常规6-10mm直径的起重钢丝绳，轮体总宽度控制在合理区间，可直接装入多数小型手动葫芦的滑轮架内无需额外改造；中间连接支架的环形安装位内径为标准通用尺寸，可直接配套市面常规规格的吊钩防脱装置，无需单独定制配件；下部钩头的开口尺寸适配绝大多数常规吊环、吊装带卸扣的连接尺寸，挂接操作无需额外适配转接件，整体构件的安装总高度经过优化，在保证滑轮转动行程、钩身摆动余量的前提下，尽可能压缩整体竖向尺寸，降低起吊作业所需的最小净空高度，适配车间层高有限、作业空间局促的室内吊运场景。构件各部件的配合公差均按照通用起重五金件的标准精度设计，加工难度低，后期维护更换配件便捷，滑轮磨损、钩身出现形变时可单独拆分更换对应部件，无需整体报废，能够有效降低长期使用的维护成本。
