手动式管道切割工具结构设计方案

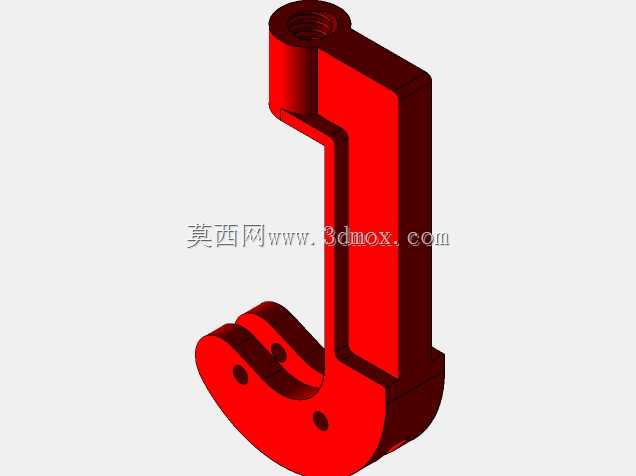

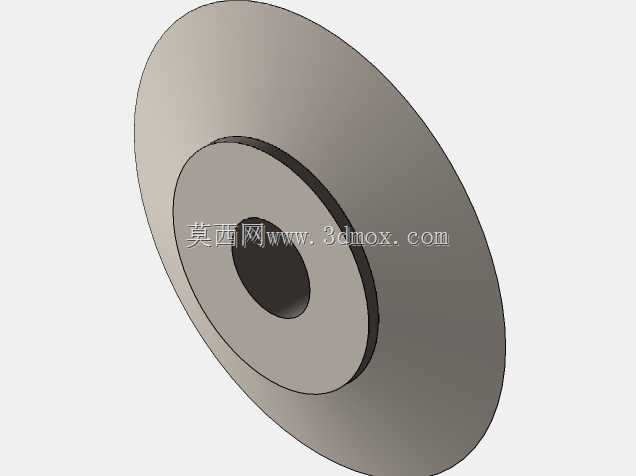

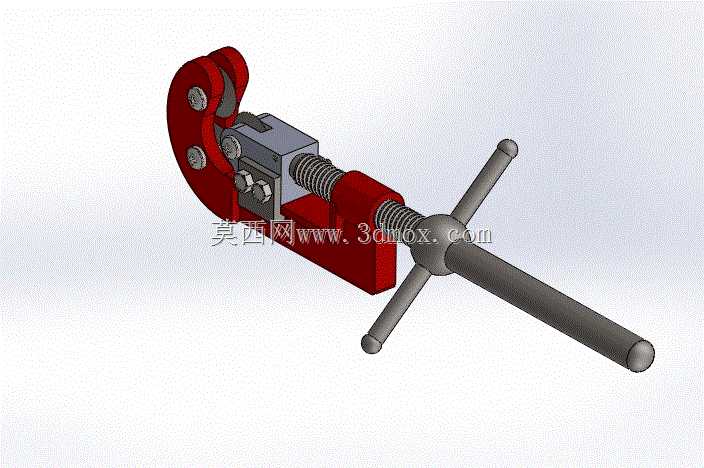

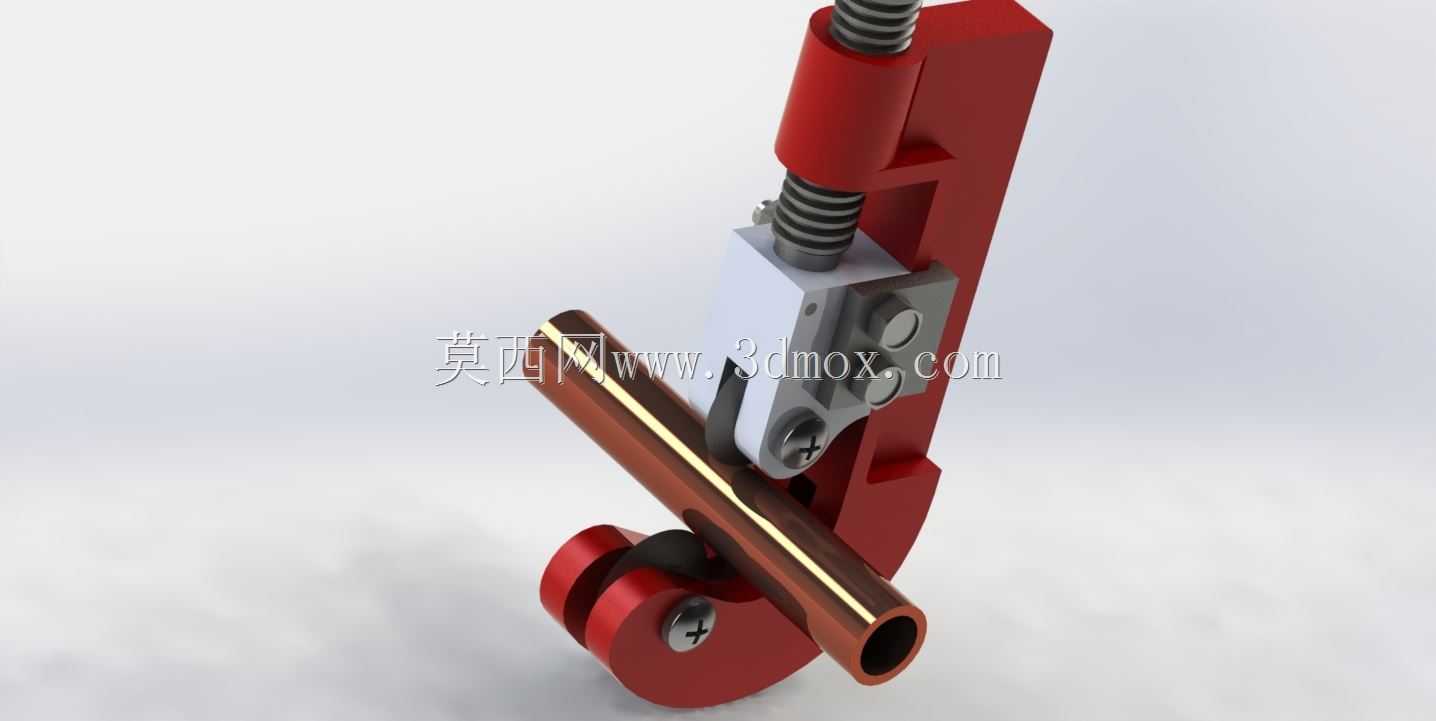

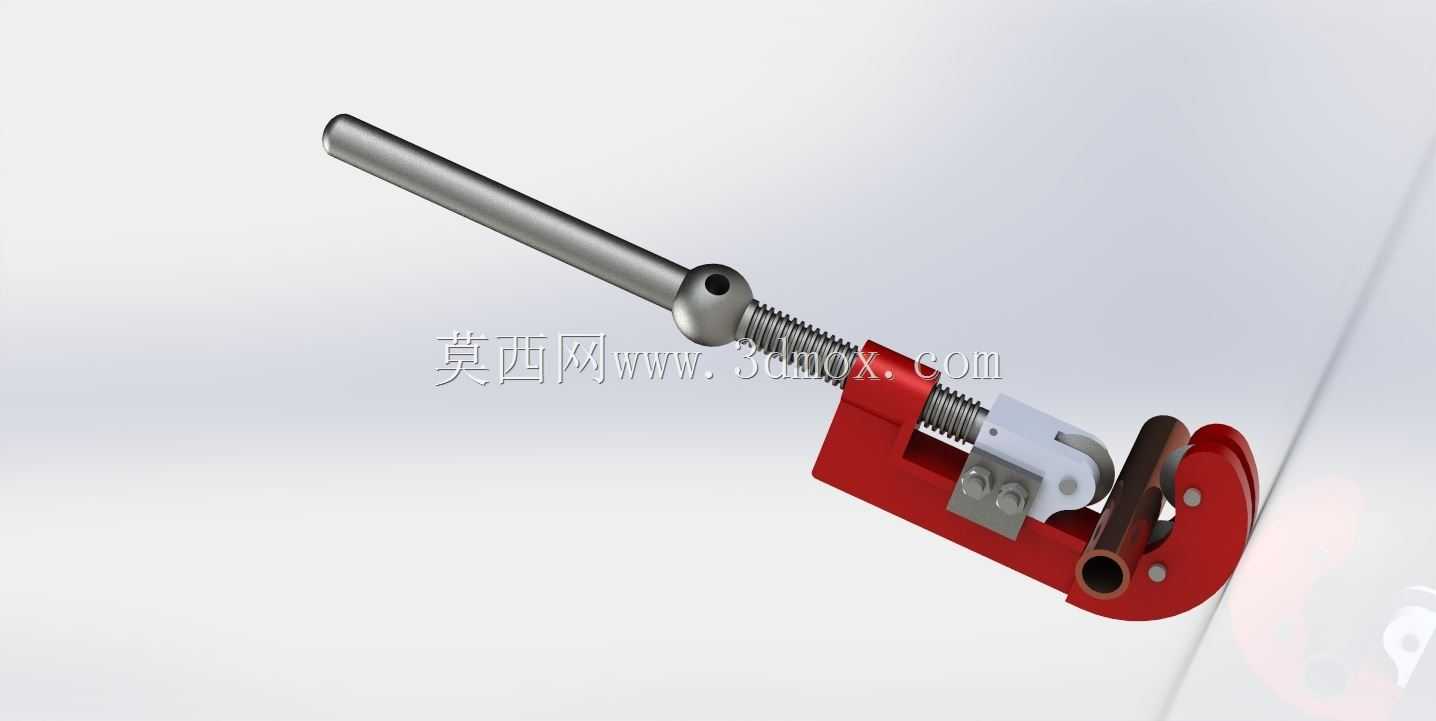

这款手动切管工具主要面向家装水电施工、设备管路维保、小型金属加工场景下的小直径金属管材截断作业，适配日常给排水管路、气动液压管线、小型设备供油管路的现场切割需求，无需外接电源或气源，可在狭窄作业空间、无供电的户外施工场景下独立完成管材截断操作，相比传统锯切作业，不会产生大量切屑，切口端面平整无毛刺，可直接用于后续的管路套丝、卡压连接工序，大幅降低现场施工的后续处理工作量。产品采用螺杆进给式的夹紧切割结构，长操作杆提供足够的力臂，操作人员无需施加过大的手部力量即可完成硬质金属管材的夹紧与进给，切割轮采用高硬度合金材质，切割过程中围绕管材圆周逐步进给施压，通过滚压剪切的方式实现管材截断，不会破坏管材切口处的材料力学性能，避免锯切导致的管口变形、切口倾斜问题。整体结构设计遵循手动工具的人机工程逻辑，C型夹紧架可快速卡装到待切割管材的对应位置，T型操作手柄兼顾旋转进给与握持稳定性，切割轮与支撑滚轮的位置布局经过反复校核，确保切割过程中管材始终处于三点受力的稳定状态，不会出现打滑、偏移的问题，即使是薄壁铜管、铝管也不会出现管口被夹扁的情况。从安装与使用边界来看，这款工具整体结构紧凑，C型开口尺寸适配常规小直径管材的切割需求，整体长度适配单手握持加力的操作范围，无需额外的安装固定基座，操作人员手持即可完成全部作业流程，工具本身的活动部件均做了防脱落设计，日常存放与携带过程中不会出现零件散落丢失的问题，适配维修工人上门作业、工地零散管路加工的使用需求。设计过程中充分考虑了手动工具的耐用性需求，受力部件均采用高强度金属材质，切割轮作为易损件可快速更换，无需整体报废工具，长期使用的维护成本极低，进给螺杆采用梯形螺纹设计，进给过程平稳顺滑，不会出现卡顿、滑丝的问题，架体的弧形结构既保证了整体结构强度，又尽可能控制了工具自身重量，长时间手持作业也不会产生明显的负重疲劳。
