多规格双作用气动执行气缸结构设计

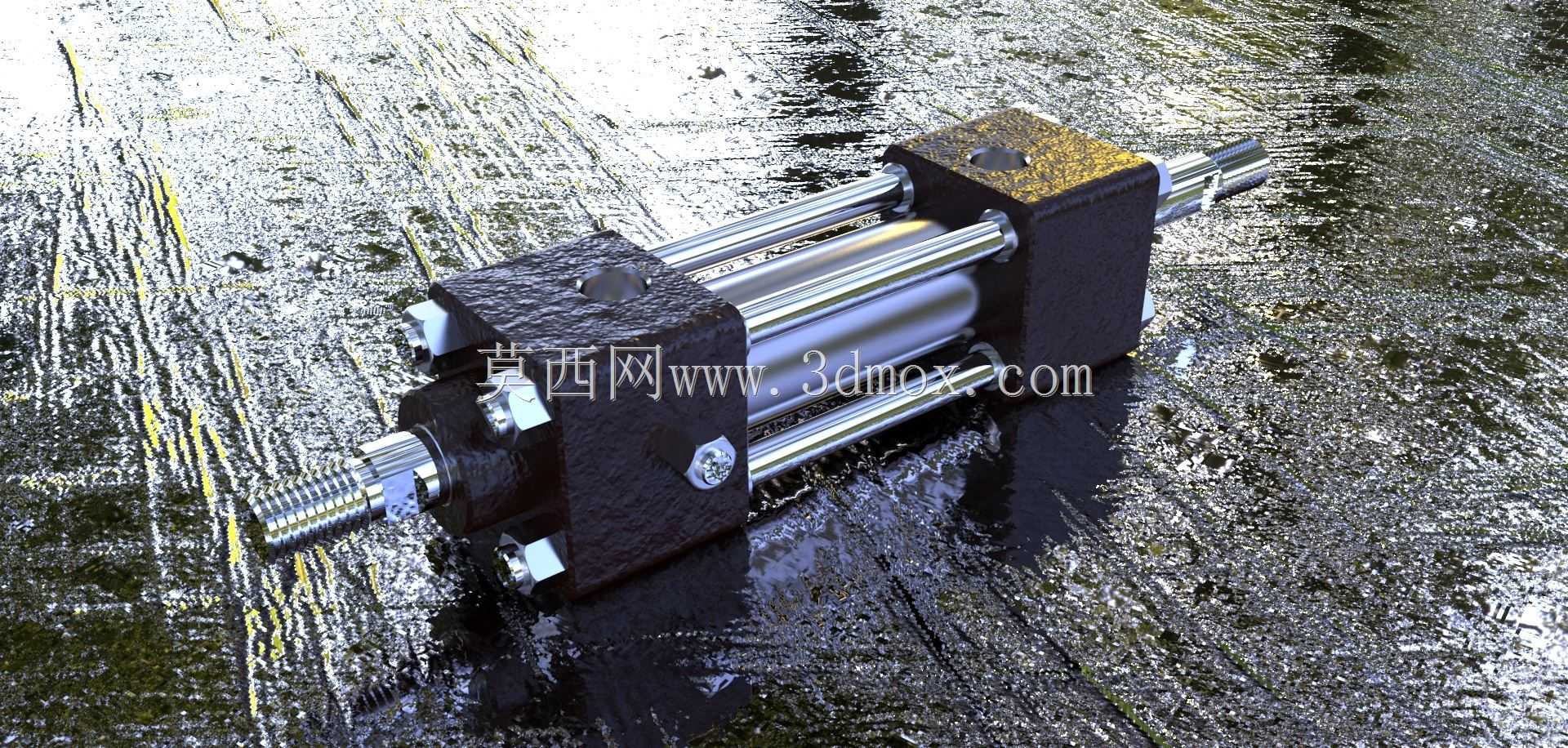

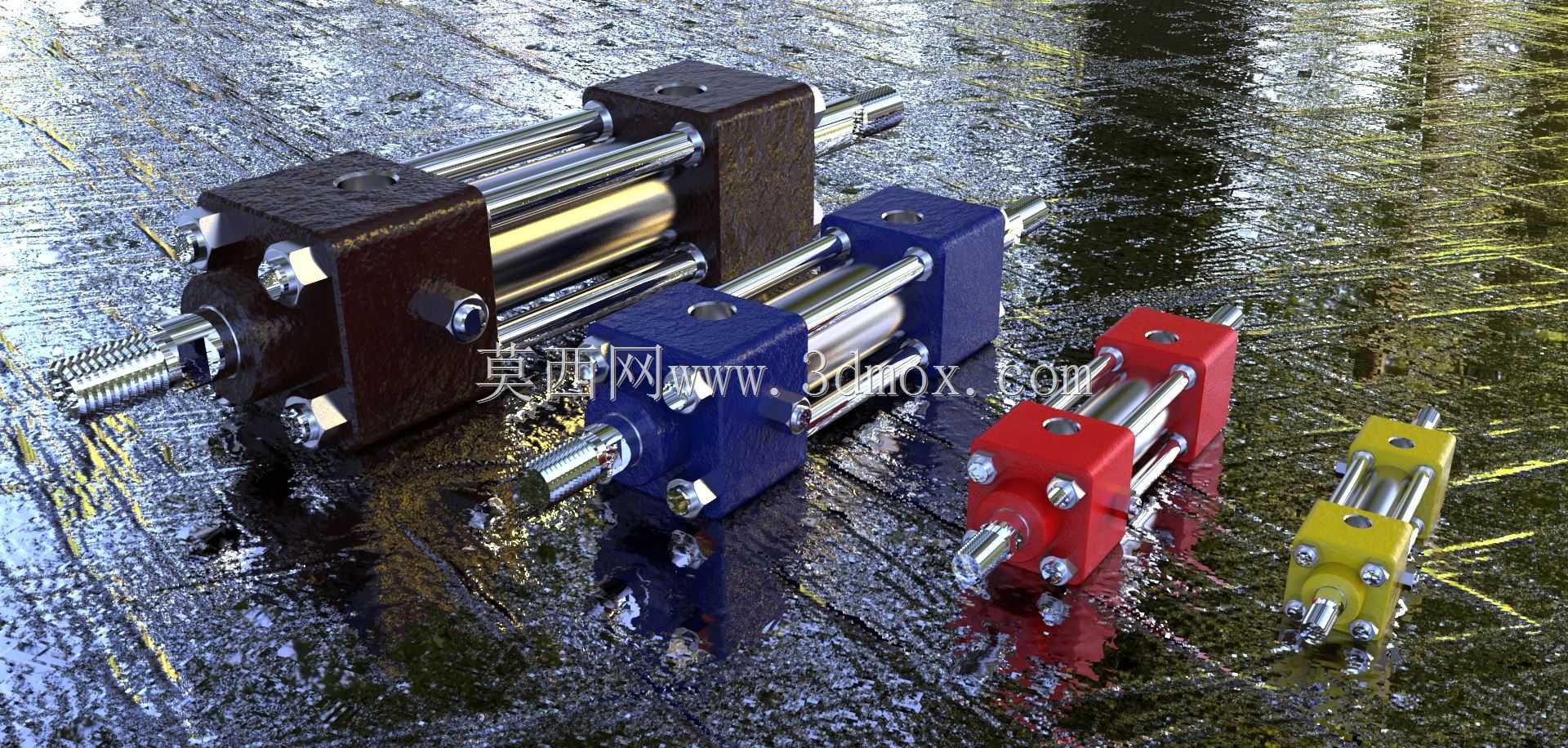

本次呈现的是四款不同缸径规格的双杆双作用气缸结构，这类元件是气动系统中最常用的直线执行部件，广泛应用在自动化生产线的工件推料、夹具夹紧、工位切换、工装定位等场景，小规格款可适配电子制造行业的轻载精密搬运工位，大规格款可覆盖包装设备、通用机床、物流分拣线的中大负载往复驱动需求，能够在压缩空气驱动下完成稳定的双向直线往复动作，相比单作用气缸无需依赖弹簧复位，双向行程都可输出稳定推力，适配需要双向施力的作业工况。从设计思路来看，该系列气缸采用经典的拉杆式缸体结构，前后端盖通过四根对称布置的金属拉杆与缸筒锁紧，密封件嵌入端盖的密封槽内，保证缸腔的气密性，避免压缩空气泄漏影响输出力稳定性；双导杆与活塞杆平行布置，在活塞杆伸出和缩回过程中提供足够的抗扭转支撑，无需额外加装导向附件即可承受一定的侧向负载，降低设备整体的安装复杂度。不同颜色的缸体对应不同的缸径规格，从最小的黄色款到最大的深棕色款，输出推力随缸径增大梯度提升，可覆盖从几牛到上千牛的负载需求，安装边界上各款均采用标准的端面安装孔位设计，可直接适配行业通用的安装支架、浮动接头等配套附件，缸体长度随行程规格做对应匹配，端盖上预留的气口位置符合常规气动管路的布线习惯，不会与周边设备结构产生干涉。结构细节上，活塞杆端部采用标准外螺纹设计，可直接连接推头、夹爪等执行端配件，端盖上的紧固螺栓采用内六角结构，装配维护时拆装便捷，缸筒内壁做高精度珩磨处理，表面粗糙度控制在合理区间，降低活塞运动时的摩擦阻力，提升密封件的使用寿命，活塞上配套的导向环和密封件组合，既保证活塞运动时的同轴度，又能实现活塞两侧腔室的可靠密封，避免窜气导致的推力不足、动作卡顿问题。这类双缸结构相比单活塞杆气缸，抗偏载能力更强，运动过程更平稳，在需要高精度直线动作、存在侧向负载的工位上，能够有效避免活塞杆弯曲、密封件偏磨等故障，降低设备的运维成本，适配绝大多数工业自动化场景的直线驱动需求。
