喷气发动机压气机叶片轮盘结构设计

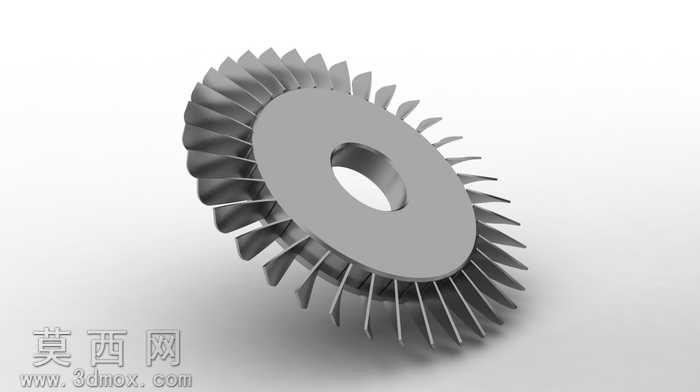

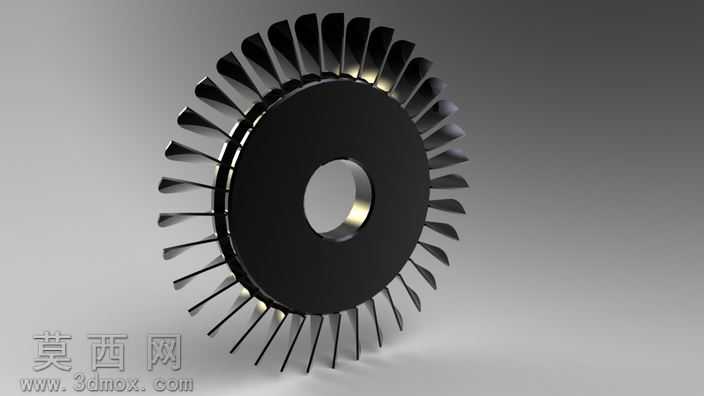

本作品为喷气发动机核心压气机部件的三维建模设计，整体采用轮盘一体式结构布局，建模阶段通过参数化草图绘制轮盘基体轮廓，以中心安装孔为定位基准完成回转特征生成，确保轮盘内孔与安装轴的配合公差符合航空部件装配要求。叶片部分采用沿圆周均匀阵列的排布方式，每片叶片的翼型截面通过多组样条曲线拟合生成，从叶根到叶顶设置平滑过渡的扭转角度与厚度变化，还原真实压气机叶片的气动外形特征，保证气流通过时的增压效率符合设计逻辑。建模过程中对叶根与轮盘的连接位置做了圆角过渡处理，消除应力集中隐患，同时通过布尔运算确保叶片与轮盘基体为一体化实体，无多余破面与重叠特征。材质设置阶段，轮盘与叶片统一赋予高温合金材质属性，调整金属材质的粗糙度、反射率参数，模拟航空发动机部件经精密加工后的哑光金属质感，中心安装孔位置添加轻微的倒角高光效果，还原机加工后的细节特征。渲染阶段采用三点布光方案，主光源从斜上方投射突出叶片的轮廓层次，辅光源补全暗部细节避免叶根区域死黑，背景采用渐变灰色调突出主体结构，最终渲染效果清晰展现压气机轮盘的整体结构、叶片排布规律与部件的金属质感。设计过程中重点考量了压气机部件的结构合理性，叶片的数量、安装角度均参考小型喷气发动机的实际参数设置，既保证了模型的外观还原度，也让整体结构符合动力部件的力学传递逻辑，可用于航空发动机结构教学、原理演示等场景使用。
