涡扇造型创意斯特林发动机结构设计

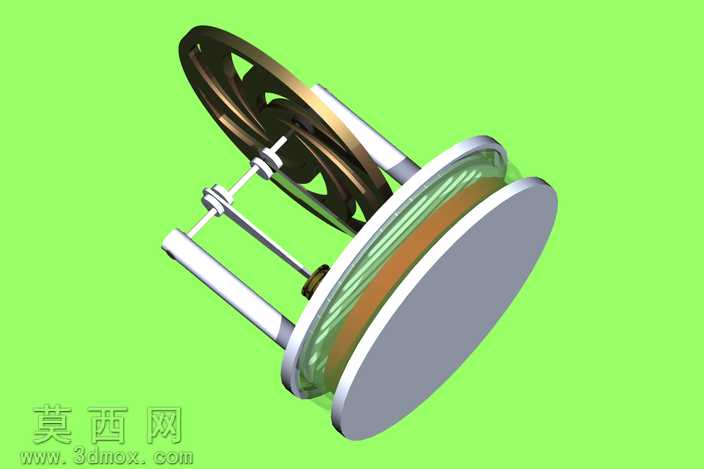

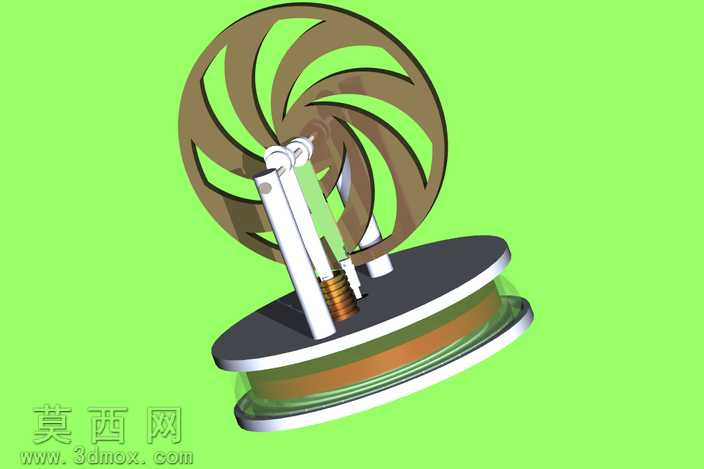

本作品为创意改型的斯特林发动机三维建模设计，整体在传统斯特林发动机的循环结构基础上，将顶部的动力输出轮设计为螺旋涡扇造型，兼具机械功能与视觉辨识度。建模阶段依托三维参数化设计思路完成全零件建模，首先梳理斯特林发动机的核心工作逻辑：底部为密封的冷热交换腔体，承担工质加热、冷却的循环功能，腔体上方设置动力活塞与置换活塞杆组，通过曲柄连杆机构将活塞的往复直线运动转换为旋转运动，最终传递至顶部的涡扇造型飞轮输出动力。建模过程中对各配合零件做了公差适配设计，活塞与缸体的配合间隙、连杆铰接处的转动副间隙均按照实际装配要求预留，保证结构运动无干涉。材质渲染阶段，对不同功能零件做了区分化材质设置：底部冷热腔体采用金属磨砂材质搭配分层的铜色、银灰色金属质感，还原换热腔体的金属导热属性；活塞杆组采用亮面白色硬质金属材质，突出立柱结构的支撑感；顶部涡扇飞轮采用古铜色半哑光金属材质，螺旋叶片做了均匀厚度处理，叶片间的镂空结构既减轻飞轮整体重量，又形成独特的视觉效果，飞轮中心的铰接轴做了亮面金属高光处理，突出转动副的结构位置；底座采用深灰色哑光硬质材质搭配银色包边，提升整体放置的稳定感。设计过程中参考了现实中金属类斯特林发动机的实物结构，对传统直管视窗结构做了微调优化，将置换杆的导向结构做了集成化处理，减少零散零件数量，让整体外观更简洁流畅。整体结构完整还原了斯特林发动机的外燃工作原理，各运动部件的连接关系清晰，既可以作为原理演示的三维教具模型，也具备创意机械摆件的展示效果，涡扇造型的飞轮在运转时能够形成独特的动态视觉效果，区别于传统圆盘飞轮的单调外观。
