红柄尖嘴钳工业级三维建模作品

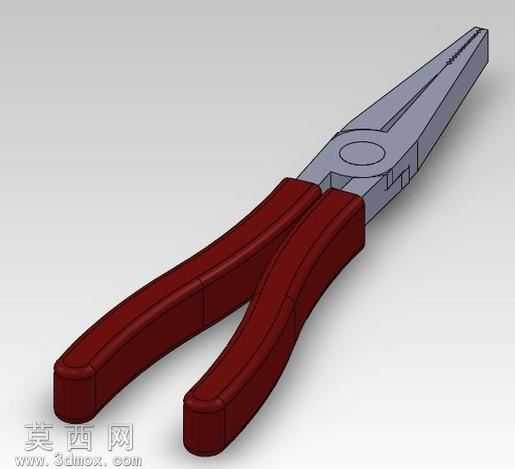

本作品为尖嘴钳的三维数字化建模成果，建模过程依托主流三维设计软件完成，整体遵循工业级手动工具的真实尺寸比例进行1:1还原，确保模型结构与实体产品完全匹配。建模初期先梳理尖嘴钳的核心结构组成，将整体拆分为钳头、铰接转轴、钳柄三个核心模块分别进行参数化绘制，钳头部分重点还原尖嘴钳特有的细长锥形钳嘴结构，精准刻画钳嘴内侧的细密齿纹，该齿纹用于提升夹持细小工件时的摩擦力，建模时通过阵列特征配合曲面切除完成齿纹的均匀排布，同时还原钳头中部的剪切刃口结构，刃口处做了符合真实产品的微小倒角处理，避免模型出现不符合实际的锐利直角结构。铰接转轴部分采用同轴心配合的结构设计，还原了两片钳身交叉铰接的转动结构，转轴处的圆形凸台、配合间隙都按照真实五金件的装配公差进行设置，确保模型可直接用于后续的装配运动仿真，能够模拟尖嘴钳开合转动的完整动作。钳柄部分采用符合人体工学的弧形弯曲造型，还原了红柄绝缘防滑套的包裹结构，建模时通过曲面放样完成钳柄的流畅曲面造型，对钳柄与钳身金属部分的衔接处做了自然的过渡处理，避免出现生硬的拼接边界。材质渲染阶段，钳身金属部分赋予哑光合金钢材质，调整金属粗糙度参数还原五金工具经过表面处理后的半哑光金属质感，避免过高反光带来的不真实感；钳柄的防滑套部分赋予暗红色橡塑材质，添加细微的颗粒质感参数，还原橡胶手柄的防滑触感，同时调整材质的漫反射参数，让红色手柄呈现出柔和的橡塑光泽而非塑料的生硬亮面。整体模型经过多次结构校验，所有曲面均做了连续性检查，不存在破面、重叠面等建模问题，各部件的装配关系完全符合真实产品的生产装配逻辑，既可以作为五金工具类产品的展示渲染素材，也可用于手动工具结构教学、维修场景搭建等三维场景使用，模型细节完整度高，无需额外调整即可直接导入各类三维场景进行二次创作。
