四联IP44防护等级塑料套接字块

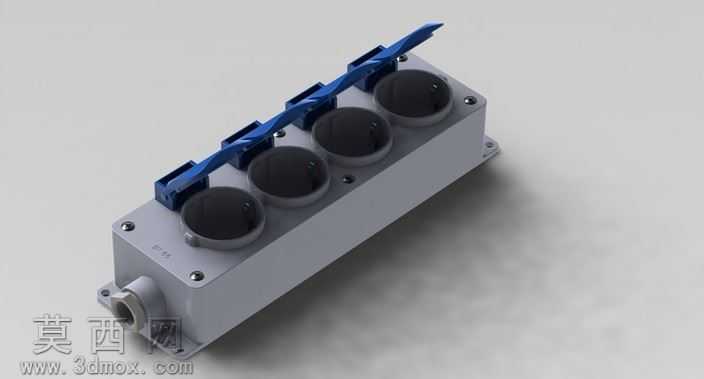

本作品为工业用多联套接字块三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据工业接插件的通用尺寸规范，绘制底座的拉伸基体特征，底座采用长方体带安装耳的结构，预留四个安装固定孔位与侧面进线接口，进线接口处设计有适配线缆密封的阶梯结构，保障装配后的密封性能。随后逐个构建四个并排布置的IP44防护等级插座模块，每个模块包含蓝色翻盖式防护盖、插座基座、内部接触件安装位，翻盖与基座之间设计有铰接转轴结构与卡扣限位结构，确保翻盖闭合后可紧密贴合基座，达到IP44级别的防溅水、防固体异物侵入要求。建模过程中对所有配合面进行公差预留设计，包括防护盖与基座的贴合间隙、插座模块与底座的安装卡槽间隙，确保实际生产装配时各部件可顺利组装无干涉。渲染阶段采用KeyCreator完成材质与场景搭建，底座部分赋予哑光银灰色铸铝合金材质，调整材质粗糙度参数模拟金属压铸后的细腻磨砂质感，对底座边角处添加轻微的倒角高光效果，还原金属零件的加工细节；四个插座防护盖赋予深蓝色阻燃工程塑料材质，调整材质的漫反射与高光参数，呈现硬质塑料的半哑光质感，同时在翻盖表面添加细微的防滑纹理凹凸贴图，还原真实工业插座的表面细节。场景搭建采用浅灰色无缝背景，布置三点式照明系统，主光源从模型斜上方45度角投射，打出清晰的结构阴影，辅助光源从侧面补光消除暗部死黑，顶光勾勒模型顶部轮廓，最终渲染图清晰展现产品的整体布局、结构层次与材质质感。设计思路围绕工业场景的多设备接电需求展开，采用四联并排的集成式设计，相比单个独立插座可减少安装占用空间，统一的底座进线设计简化了现场布线流程，IP44的防护等级适配车间、户外临时用电等多尘、易溅水的使用场景，塑料防护盖具备良好的绝缘性能与抗冲击性能，可有效保护内部接电部件，延长产品使用寿命，整体结构紧凑，安装便捷，兼顾实用性与工业场景下的耐用性要求。
