六球式等速万向节传动结构设计

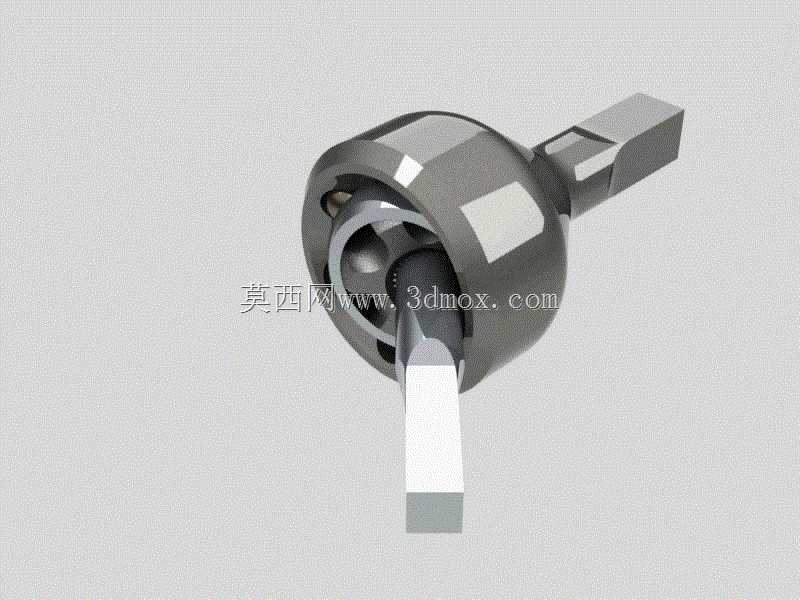

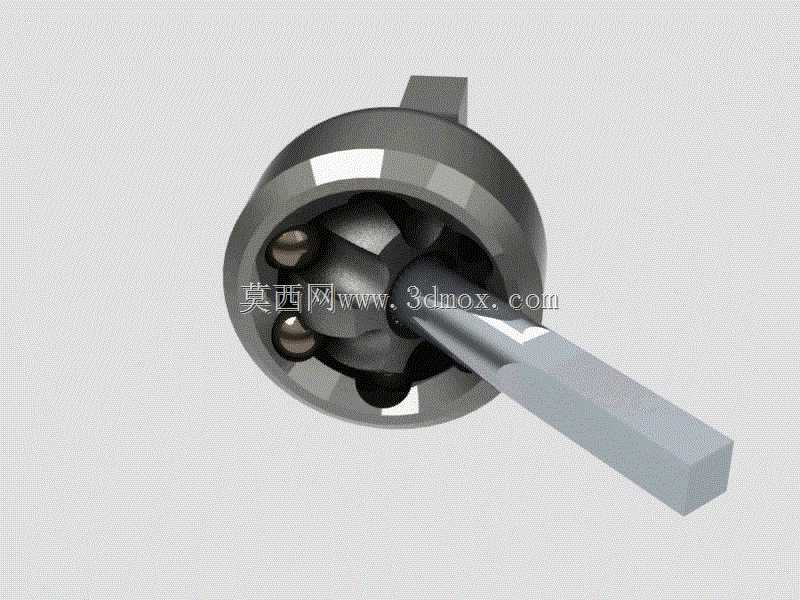

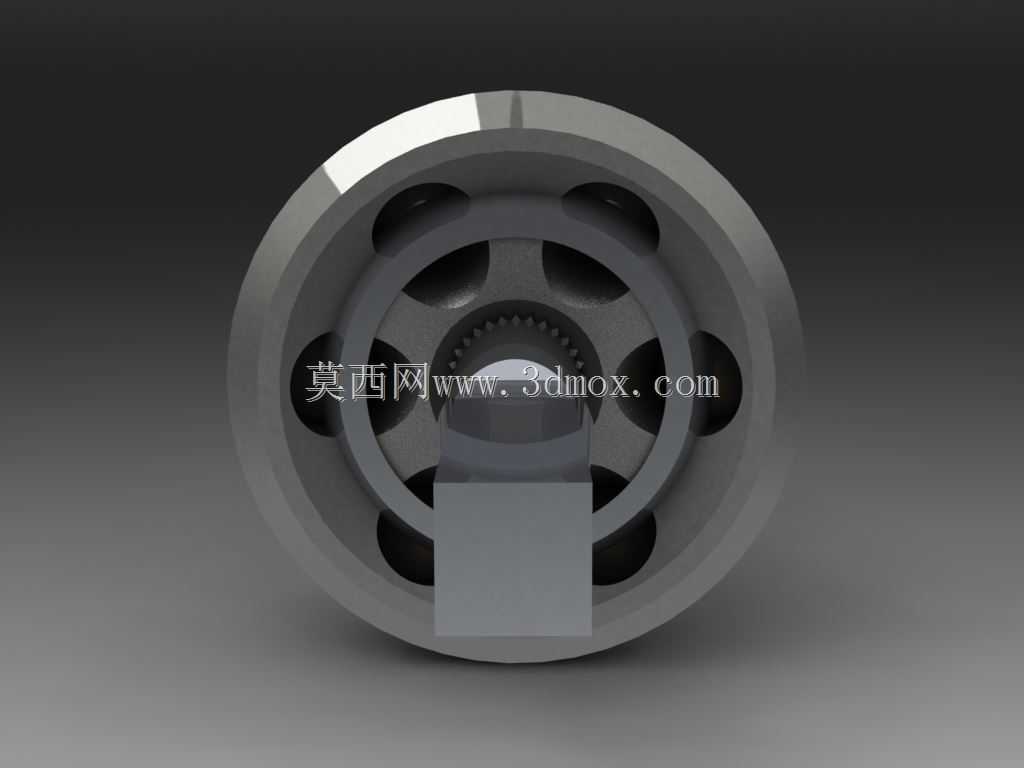

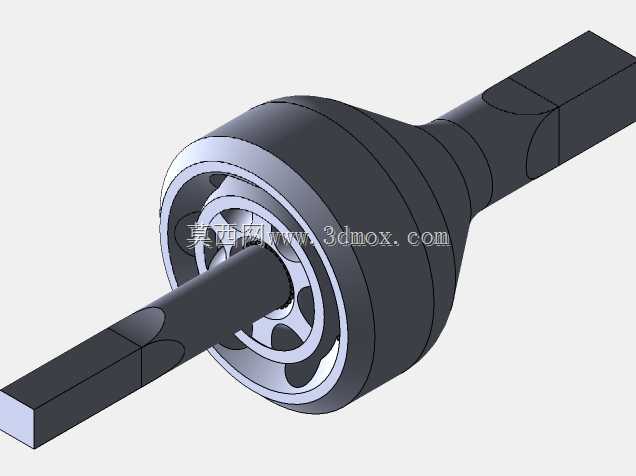

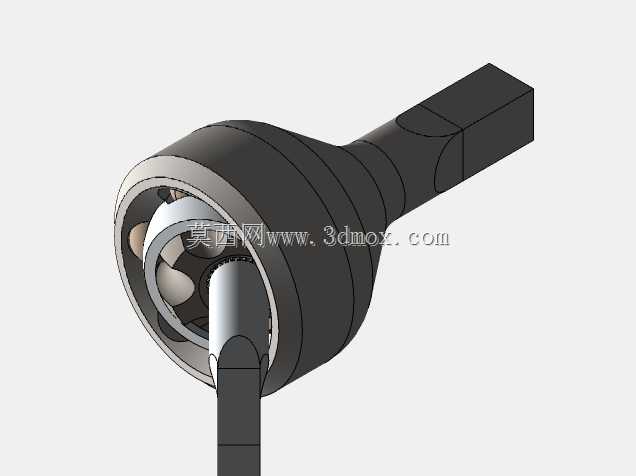

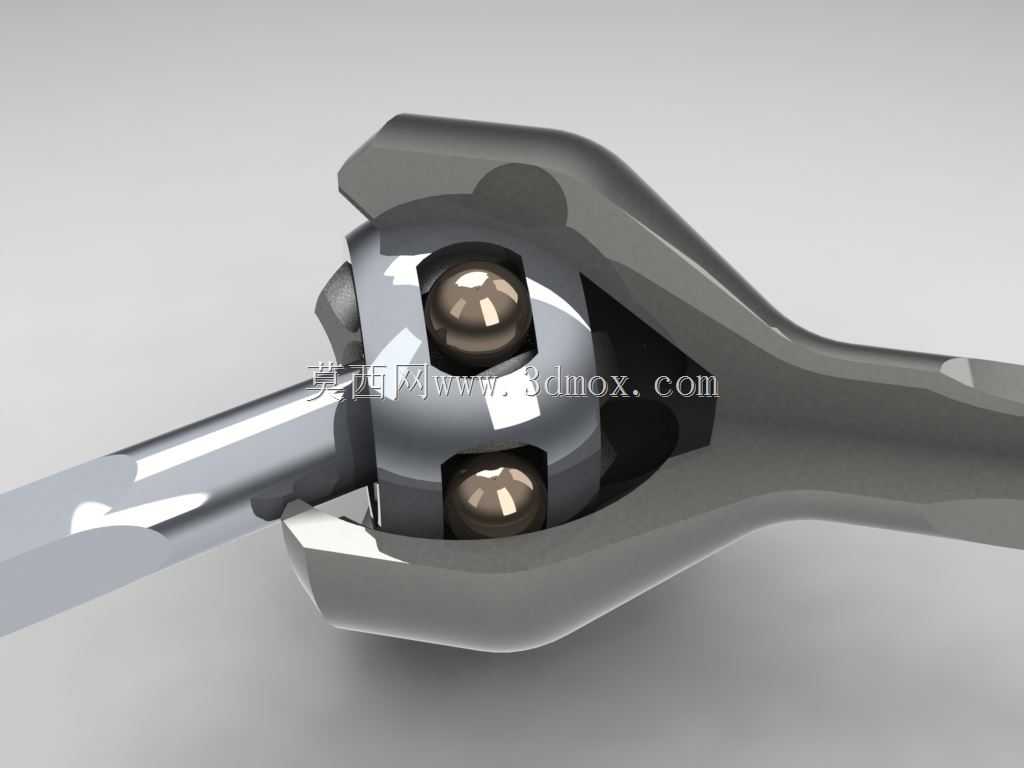

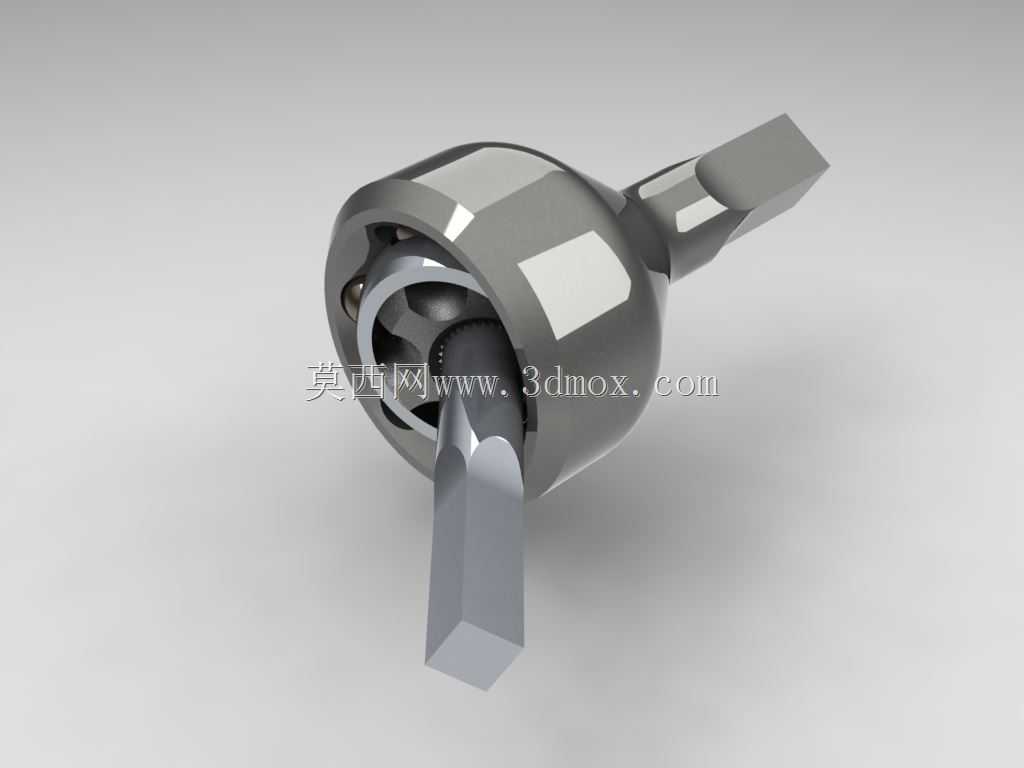

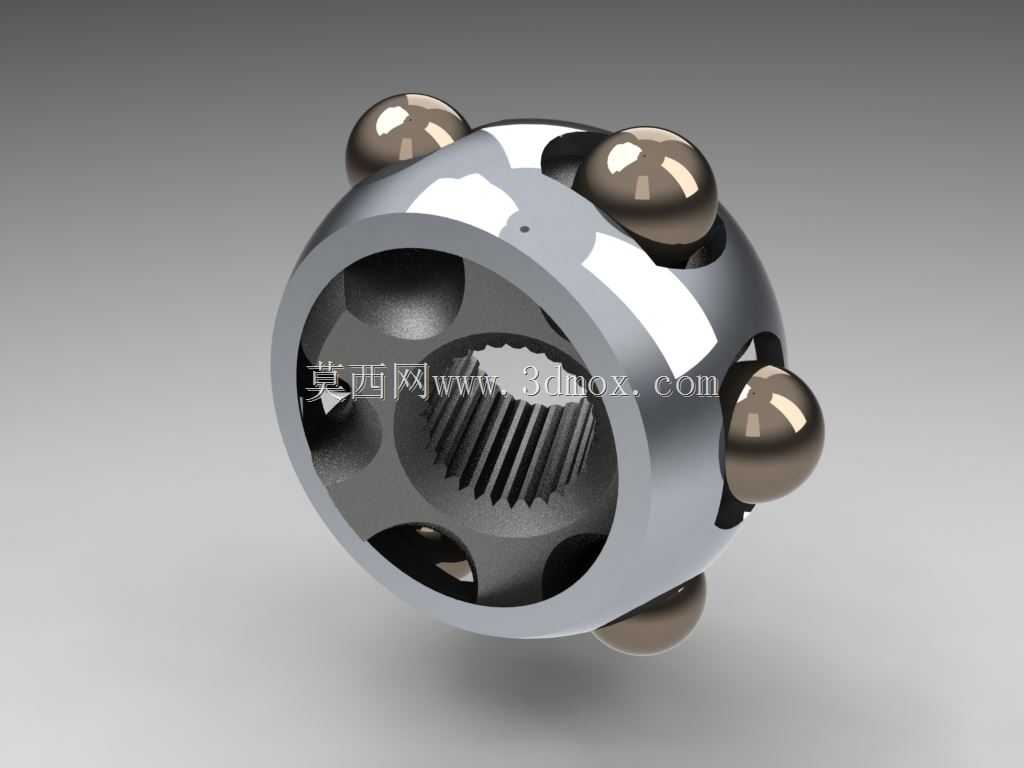

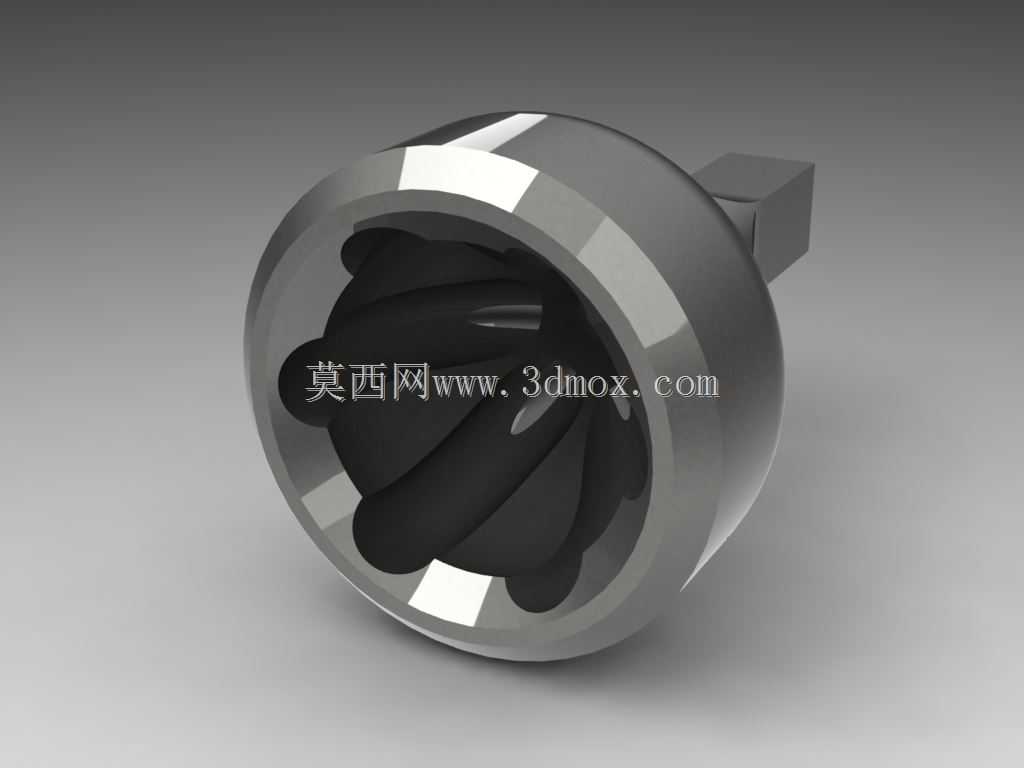

等速万向节是机械传动系统中实现变角度动力传递的核心部件，这款六球式等速万向节结构，广泛应用于需要在两轴存在夹角、且工作过程中夹角会发生动态变化的传动场景中，最常见的应用场景涵盖乘用车辆的驱动轮传动端、独立悬架结构的传动连接部位，同时也可用于工业设备中需要跨角度传递旋转动力的工位，比如部分角度可调的输送设备动力端、特种作业机械的转向传动单元，能够在输入轴与输出轴存在工作夹角的工况下，始终保证输出端的旋转速度与输入端完全一致，不会出现普通十字万向节传动过程中存在的转速波动、附加载荷冲击等问题。从功能特性来看，这款等速万向节采用六颗传力钢球作为扭矩传递的核心介质，钢球被约束在内外滚道形成的共轭曲面内，在轴间夹角变化时，钢球始终处于两轴夹角的平分面上，从结构原理上保证了等速传动的实现，能够有效降低传动过程中的振动、噪音与附加载荷，提升整套传动系统的运行平稳性与零部件使用寿命。在设计思路上，该结构采用了多体配合的设计逻辑，将整体结构拆分为钟形壳、星形套、保持架、传力钢球、输入输出轴段几个核心部分，各零件之间的配合面经过共轭曲面设计，保证所有传力钢球与滚道之间完全啮合，不存在传动间隙，同时在装配完成后，仅需要对角度摆动的自由度保留合理约束，其余传动方向的自由度完全锁死，既可以实现一定角度范围内的自由摆动，又能够保证扭矩传递过程中无空程、无滞后。从安装边界来看，该万向节的输入输出端均采用方轴连接结构，能够与配套的传动套实现快速的周向定位与扭矩传递，安装时需要保证钟形壳内部的滚道清洁，避免硬质杂质进入滚道与钢球的配合面造成磨损，其摆动角度范围覆盖了常规传动场景下的角度变化需求，整体外部轮廓为回转类结构，安装时需要预留足够的摆动空间，避免周边结构件对万向节的角度摆动造成干涉，同时在实际使用中可根据传动扭矩的需求匹配对应规格的连接紧固件，保证动力传递过程中的连接可靠性。
