凹形弧面摆动凸轮传动结构设计

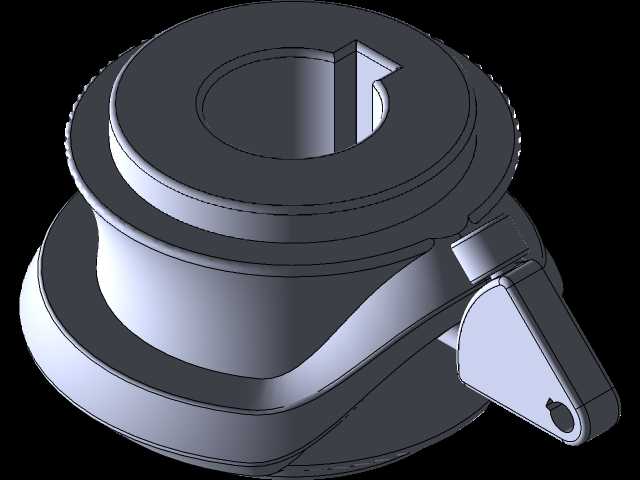

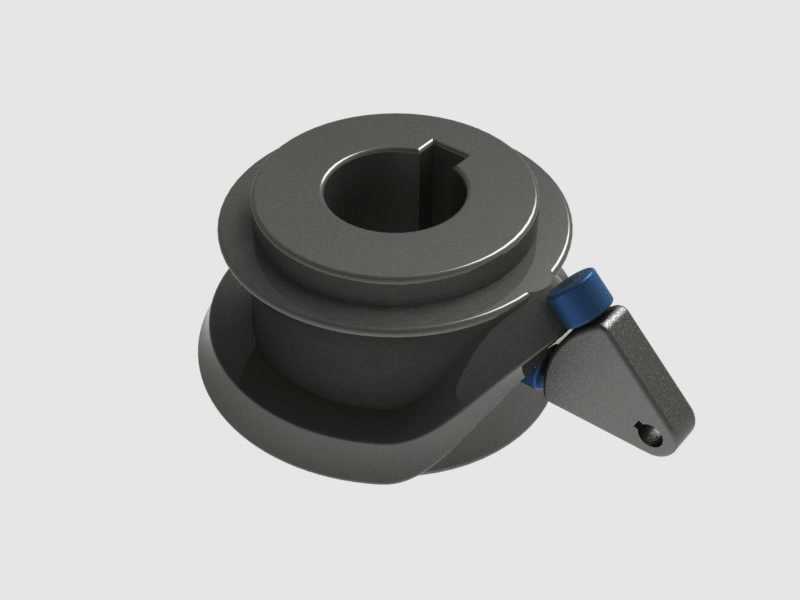

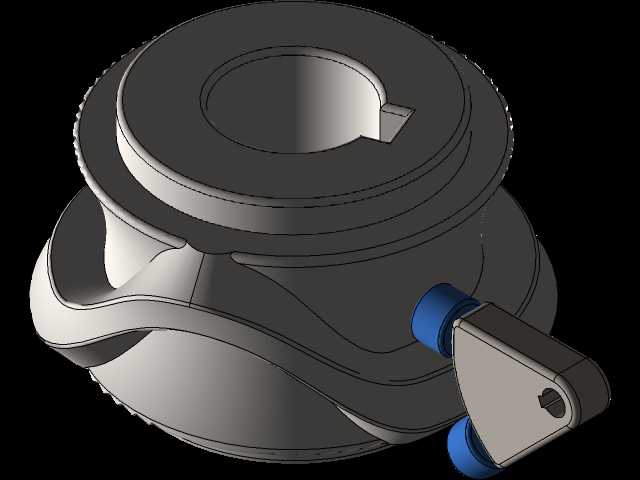

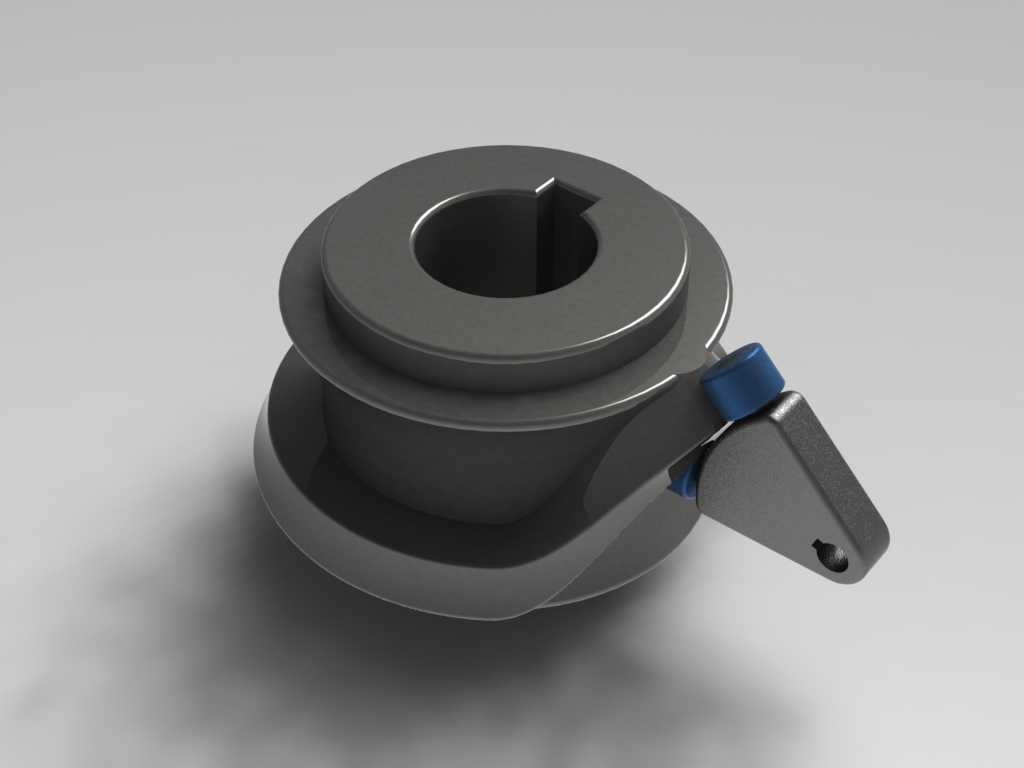

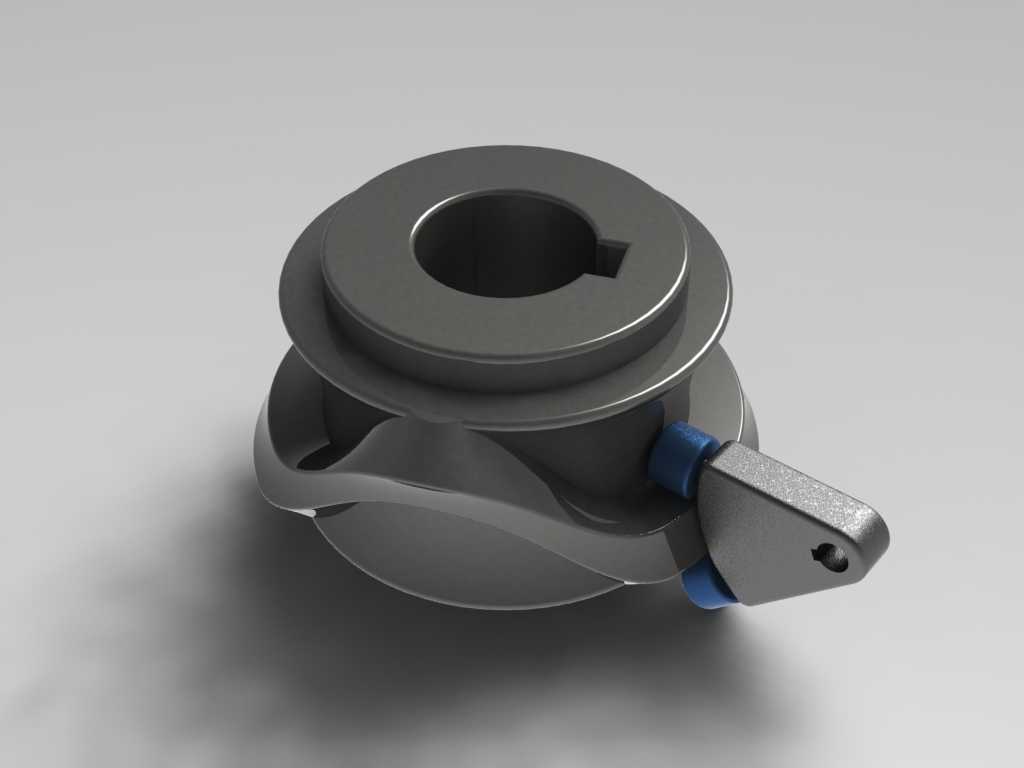

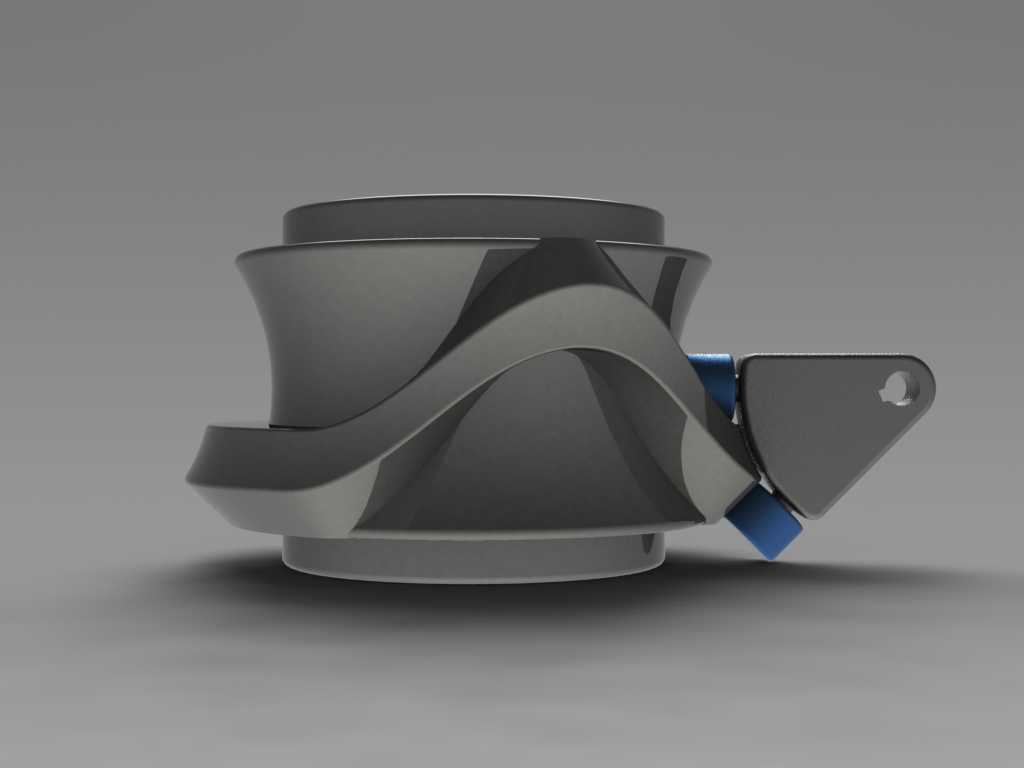

该凹形摆动弧面凸轮主要应用于自动化生产线的间歇分度机构、轻工包装设备的进给传动单元、纺织机械的摆臂驱动模块以及专用机床的工位切换机构中，作为核心运动转换构件，可将输入轴的连续回转运动精准转化为摆杆端的规律往复摆动，满足设备工位步进、动作时序匹配、负载间歇输送的核心传动需求，尤其适配需要固定摆角、平稳运动冲击小的中低速传动工况。从功能特性来看，该凸轮采用凹形弧面廓面设计，与摆杆端的从动滚子形成双侧共轭啮合结构，相比传统盘形凸轮，啮合接触面积更大，单位面积接触应力更低，传动过程中无侧隙回程误差，可承受更大的径向与轴向复合负载，运动过程中冲击振动小，噪音低，能在长时间连续运行工况下保持稳定的运动精度，适配的从动件最大摆动角度为45度，运动规律遵循正弦加速度曲线，在启停阶段加速度连续无突变，可有效降低机构启停瞬间的刚性冲击，延长整套传动机构的使用寿命。在设计思路上，该结构首先围绕目标摆角与运动规律完成廓面曲线的参数化推导，通过共轭曲面啮合原理计算凸轮基圆半径、廓面曲率、压力角分布，将工作段压力角控制在许用值范围内，避免出现自锁或传动效率过低的问题；中心轴孔处设计有标准键槽结构，可与输入轴通过平键实现周向固定，保证扭矩传递的可靠性；凸轮主体采用双轮缘结构，对从动滚子形成侧向限位，避免高速摆动过程中滚子脱出啮合区域；摆杆端的连接结构设计有铰接孔位，可直接配套安装从动滚子组件，无需额外设计转接结构，降低整套机构的装配复杂度。从安装边界来看，该凸轮的轴向安装尺寸紧凑，径向轮廓尺寸适配常规摆臂机构的安装间距，中心轴孔可适配标准直径的传动输入轴，安装时仅需保证凸轮轴向定位精度，使从动滚子与凹形弧面廓面完全贴合即可完成装配，无需复杂的调整工序，可直接替换同规格的传统盘形凸轮，对现有设备的改造适配性较强。在实际运行过程中，该凸轮结构可在不额外增加导向构件的前提下保证摆动运动的直线度与角度精度，整套机构的零件数量少，后期维护仅需定期检查从动滚子的磨损情况并补充润滑脂即可，维护成本较低，适合在批量生产的通用自动化设备中作为标准传动部件使用。
