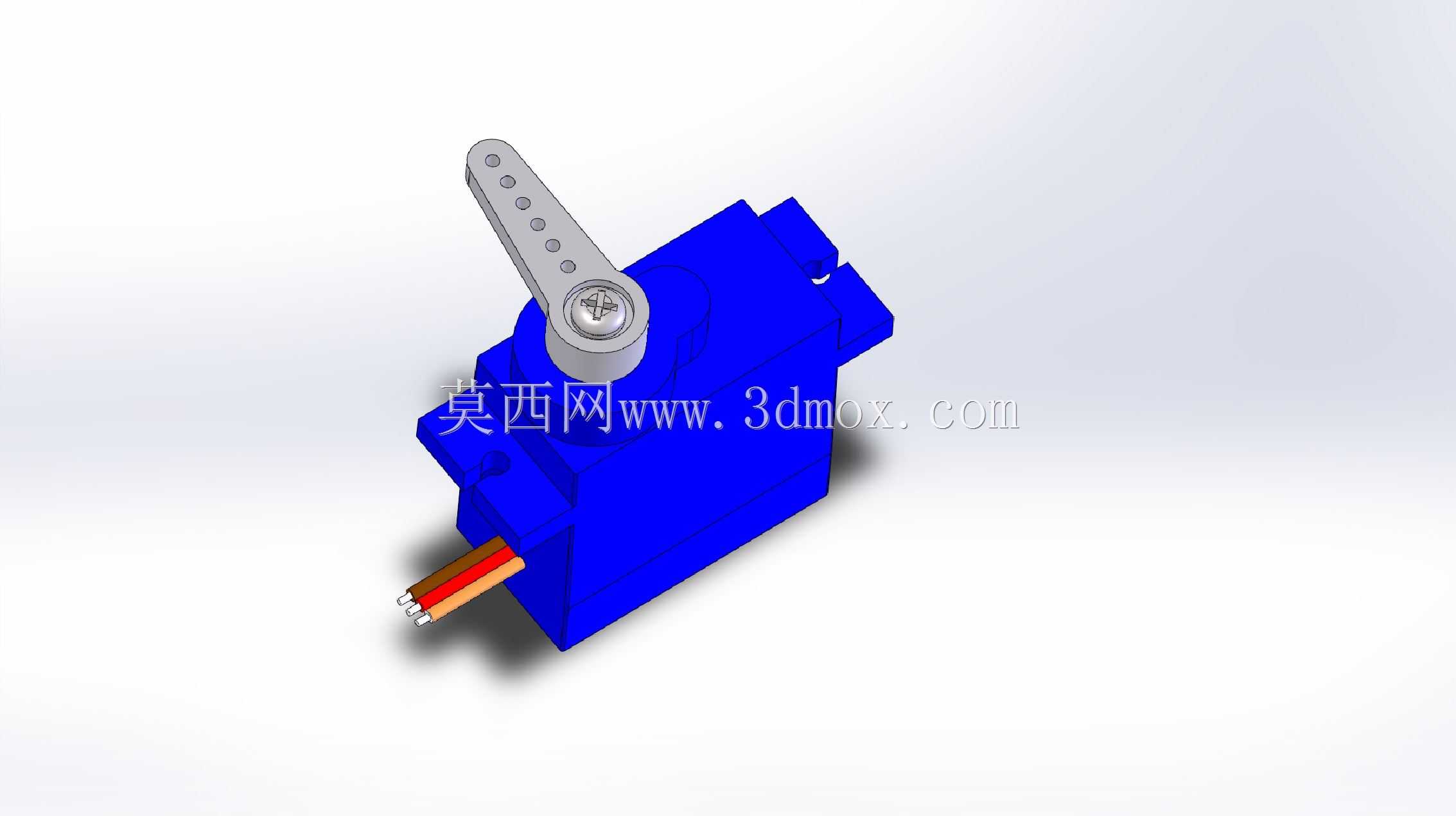

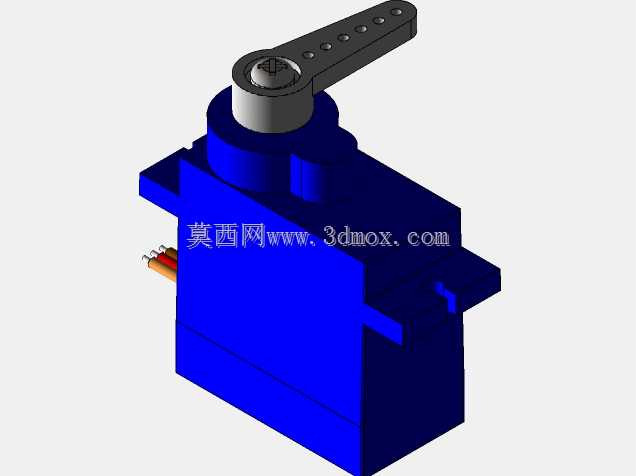

微型9g舵机SG90高精度结构设计

这款微型9g规格的舵机结构设计，面向小负载精密驱动场景打造，是小型机电系统中实现角度精准控制的核心执行部件，广泛适配航模舵面控制、小型机器人关节驱动、智能门锁锁舌传动、桌面自动化装置点位切换、教学实验平台动作演示等对安装空间、自重有严格限制的应用场景，能够在有限的结构空间内输出稳定的可控转角扭矩，满足轻载工况下的往复摆动驱动需求。

从实际用途来看，该舵机作为小型闭环角度执行单元，可接收控制信号输出指定角度的摆动动作，搭配不同形式的摇臂能够实现直线推拉、圆周摆动、点位定位等多种传动效果，在航模领域负责控制副翼、升降舵、方向舵的偏转角度，在小型仿生机器人中承担手指、关节的动作驱动，在智能文创装置中可实现互动结构的触发动作，凭借极低的自重不会给搭载平台带来额外的负载负担。

产品功能特性上，该设计严格遵循小负载标准塑料微伺服的性能定位，内部齿轮组采用适配轻载工况的传动配比，输出轴搭配金属嵌件提升摇臂安装的连接强度，避免反复拆装带来的孔位磨损；出线端采用标准三线排布，兼容主流舵机控制信号协议，无需额外转接即可接入通用控制板卡；外壳采用卡扣加定位柱的组合装配形式，既保证内部齿轮、电位器、驱动电路的安装定位精度，也便于后期维护拆解。

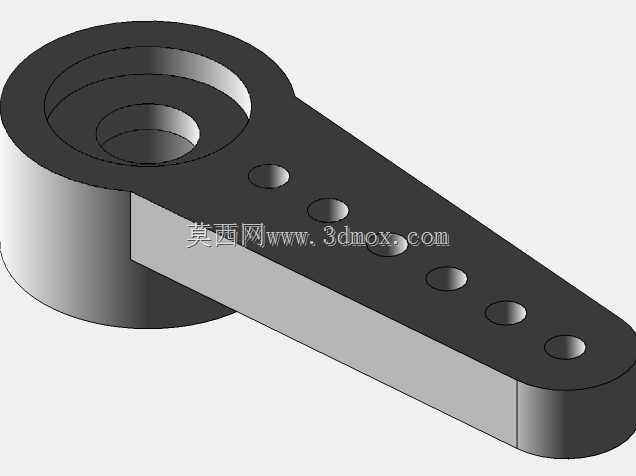

设计思路层面，整个结构围绕“小体积、轻量化、高精度”三个核心目标展开，外壳轮廓做了圆角过渡处理，避免安装时与周边结构产生干涉，输出轴的中心位置、安装耳的孔位间距完全遵循行业通用的9g舵机安装规范，可直接替换同规格的市售产品无需修改配套安装结构；摇臂设计了多档位安装孔位，用户可根据实际需要的传动行程选择对应孔位安装，灵活调整输出端的线位移量。

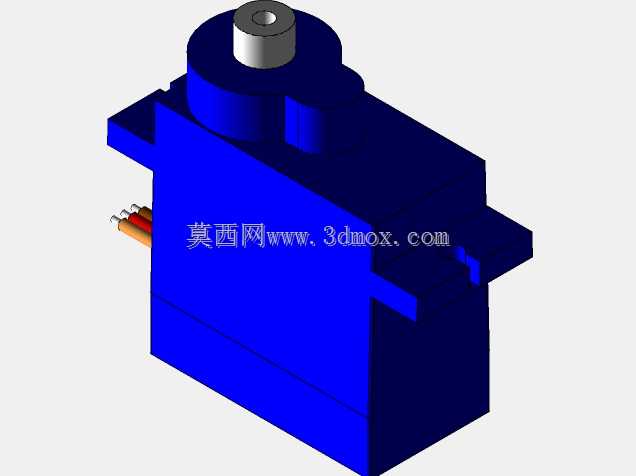

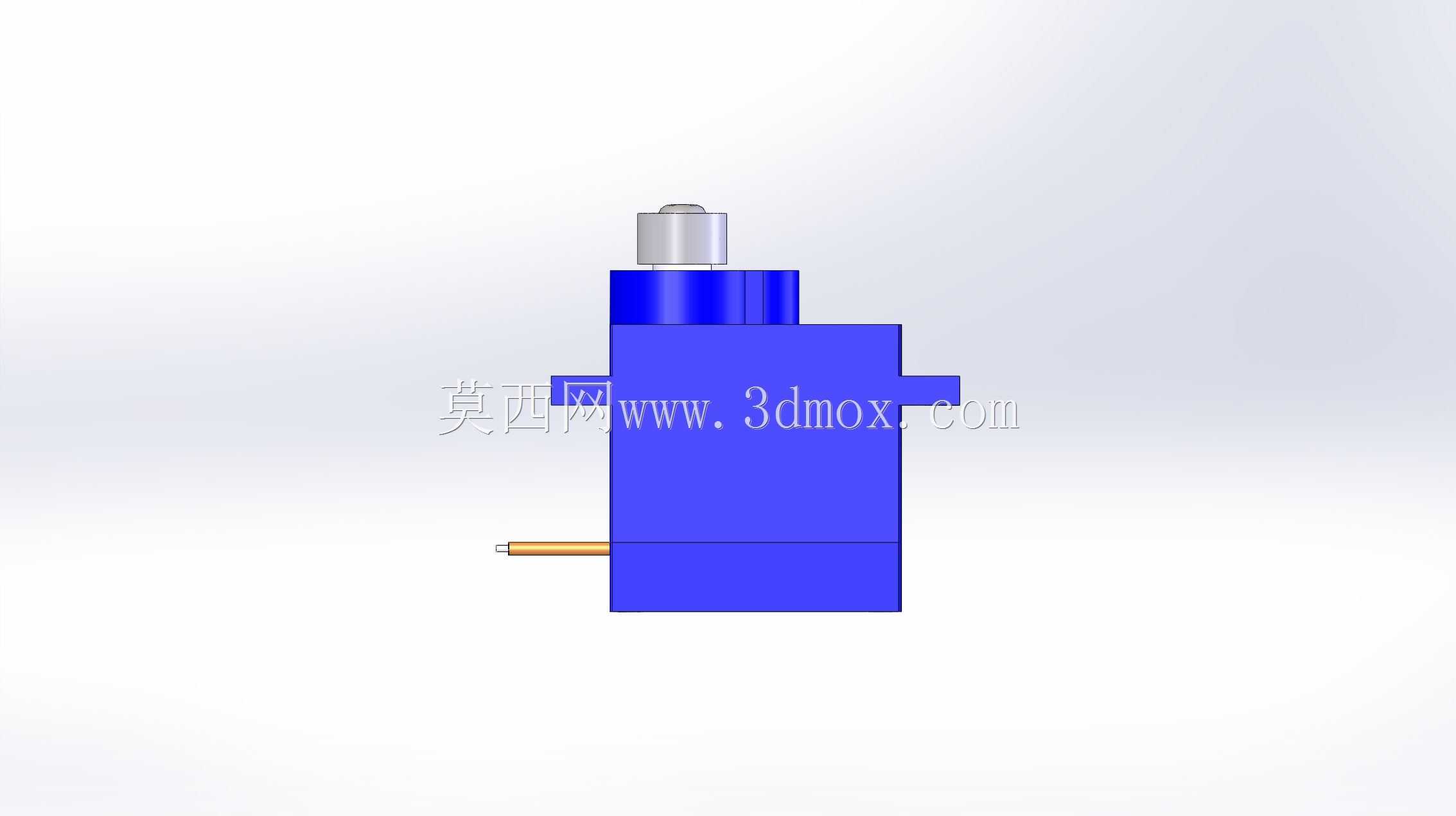

外形尺寸与安装边界上，主体外壳为规整的长方体结构，四个安装耳对称分布在主体两侧，安装孔位的中心距、孔径均做了公差适配设计，既可以通过螺丝直接固定在安装支架上，也可以搭配减震胶圈实现柔性固定；输出轴顶端的齿形结构采用标准舵机花键规格，兼容市售的各类金属、塑料摇臂配件；出线端从主体尾部引出，预留了足够的走线避让空间，不会在安装时与尾部结构产生压线问题，整体安装边界清晰，可在紧凑的装配空间内完成快速部署。
