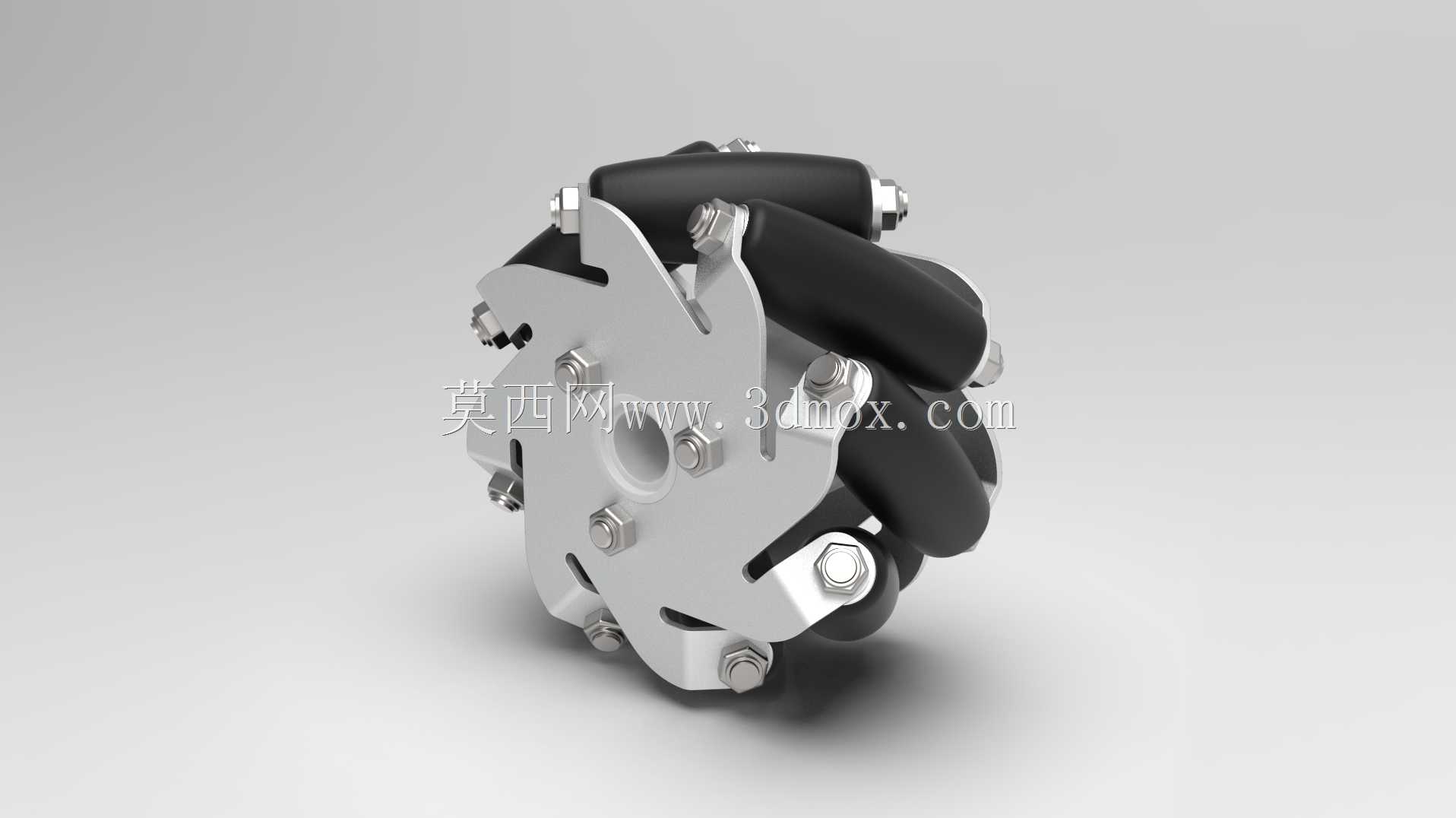

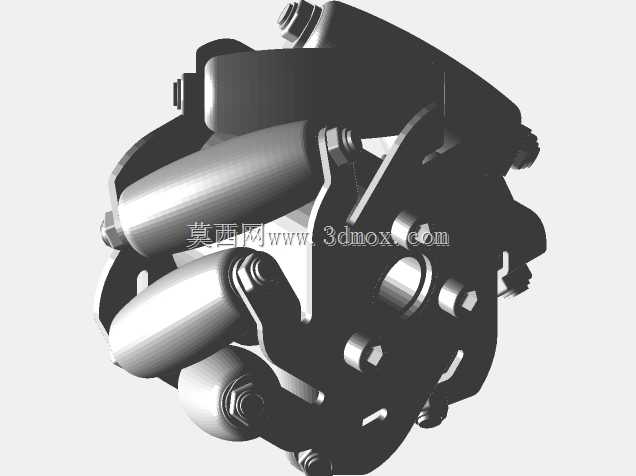

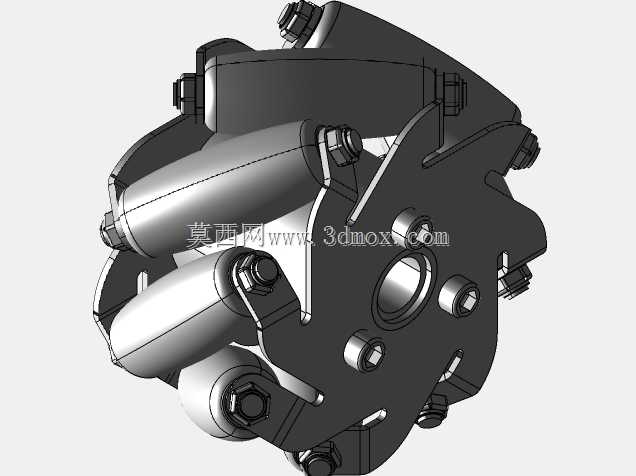

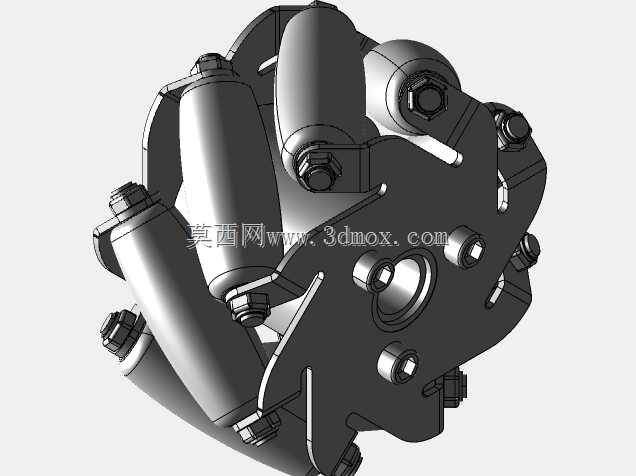

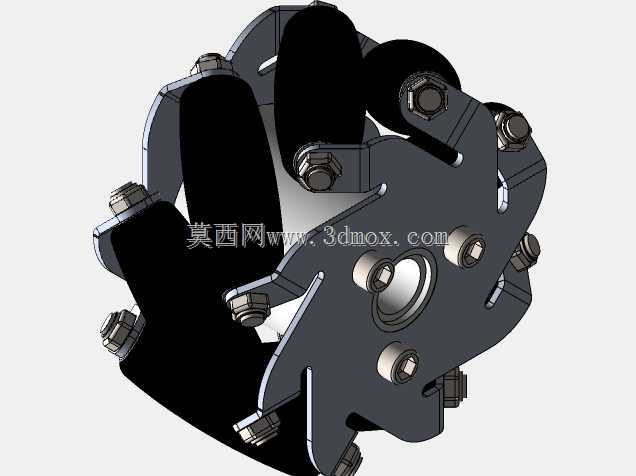

60mm铝制麦克纳姆机器人行走轮结构

这款铝制麦克纳姆轮是面向小型全向移动机器人开发的核心行走执行部件，主要适配桌面级服务机器人、小型AGV搬运单元、竞赛类机器人平台、教育实训机器人等需要实现平面内全向移动的设备场景，能够帮助移动载体在不改变机身朝向的前提下完成前进、后退、横移、斜行、原地旋转等复杂移动动作，大幅提升移动设备在狭窄空间内的运动灵活性，解决传统轮组转向半径大、狭小空间走位受限的痛点。

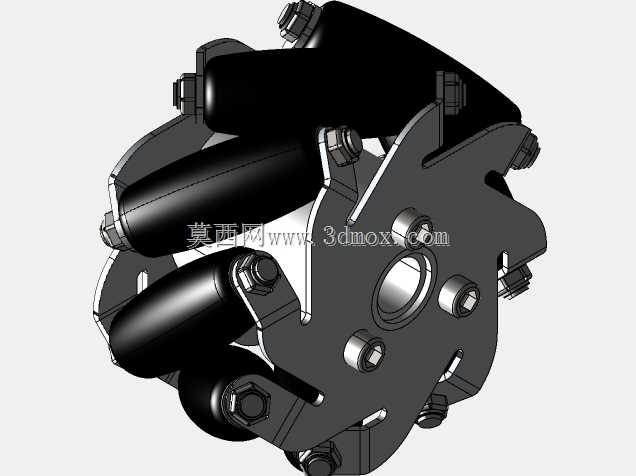

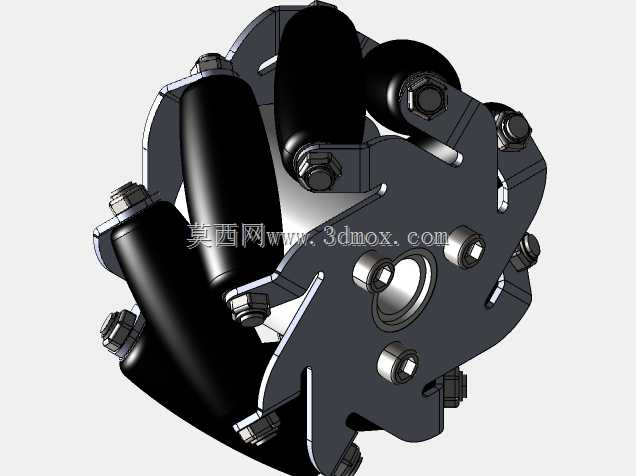

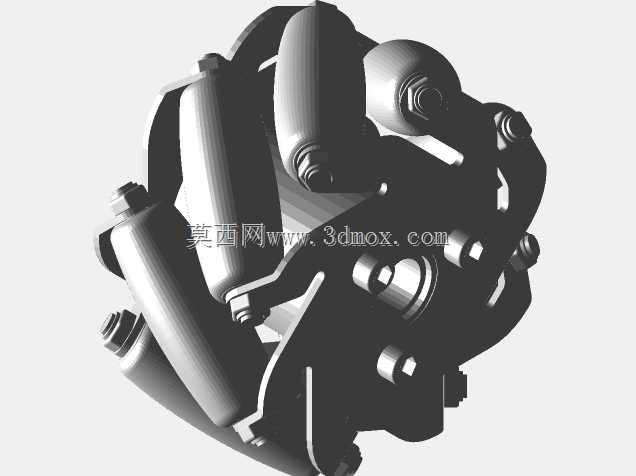

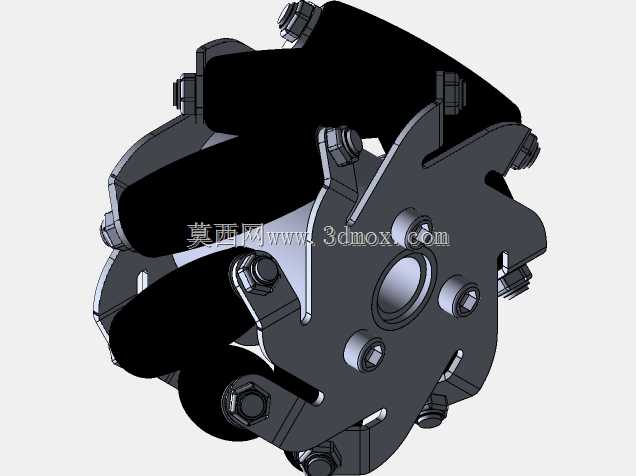

在功能特性上，该轮组采用多组斜置从动辊子沿轮毂圆周排布的结构，辊子轴线与轮毂主轴线呈固定夹角，当四个同规格麦克纳姆轮按照特定排布方式组合安装后，通过控制不同轮子的转速与转向差速，即可合成任意方向的移动矢量，实现全向移动效果。轮体主体采用铝合金材质加工成型，兼顾结构强度与轻量化需求，能够在保证承载能力的同时降低轮组自身重量，减少移动过程中的动力损耗；外围接触辊子采用高耐磨防滑材质，既可以保证与地面接触时的摩擦力足够，避免行走打滑，也能缓冲地面微小颠簸，提升移动过程的平稳性。

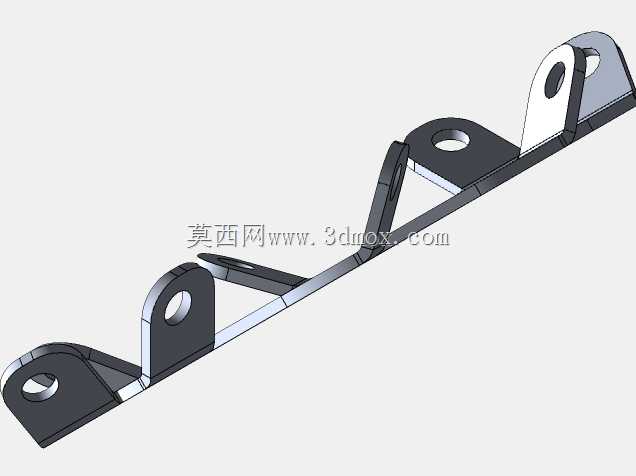

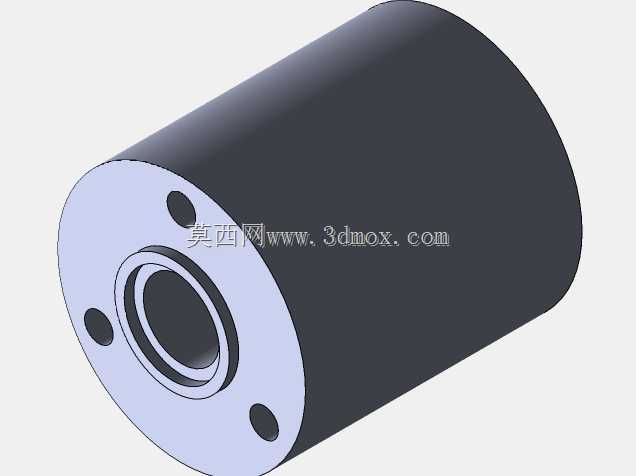

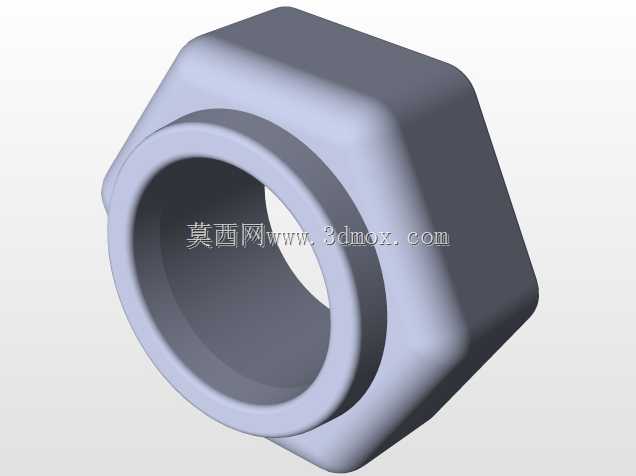

设计思路上，这款轮组采用分体式装配结构，轮毂通过多组标准紧固件实现各部件的可靠连接，既方便后期对磨损辊子进行单独更换维护，也能保证整体结构的装配精度，避免辊子排布错位带来的运动卡顿、行走偏差问题。轮毂中心预留标准安装孔位，可直接适配常规小型直流减速电机的输出轴，无需额外设计复杂转接结构，降低整机开发的适配难度。

从安装边界来看，该轮组主体直径为60mm，轮体整体宽度约31mm，配套的从动辊子长度为30mm，单组轮体配置8个从动辊子，安装时需要预留足够的轮组转动空间，避免轮体周边结构件与转动的辊子、轮毂发生运动干涉；同时需要保证四个轮组的安装平面度一致，确保所有辊子都能与地面有效接触，避免出现个别轮组悬空导致的动力流失、走位偏差问题。在实际整机装配中，需要根据轮组尺寸合理规划底盘的轮组安装位间距，匹配对应扭矩的驱动电机，才能充分发挥麦克纳姆轮的全向移动优势，保障移动平台的运动精度与运行稳定性。
