HIWIN法兰型线性导轨滑块组件

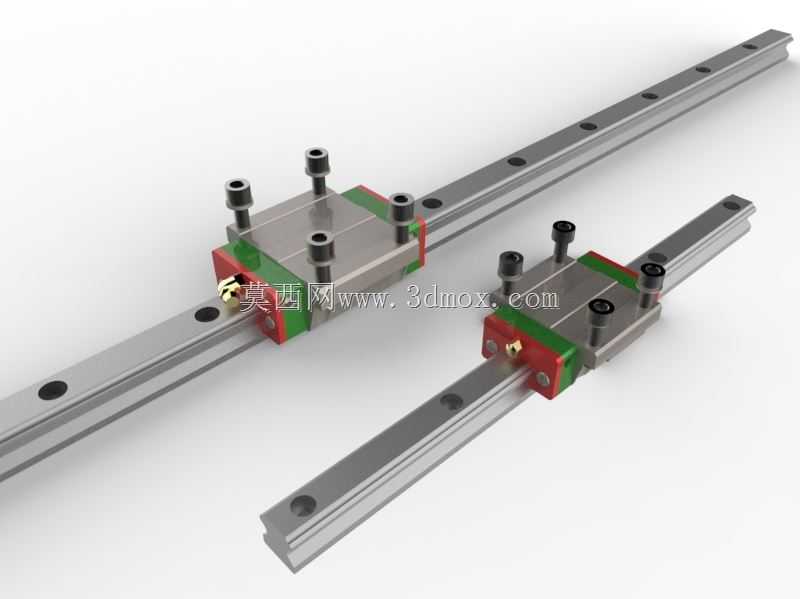

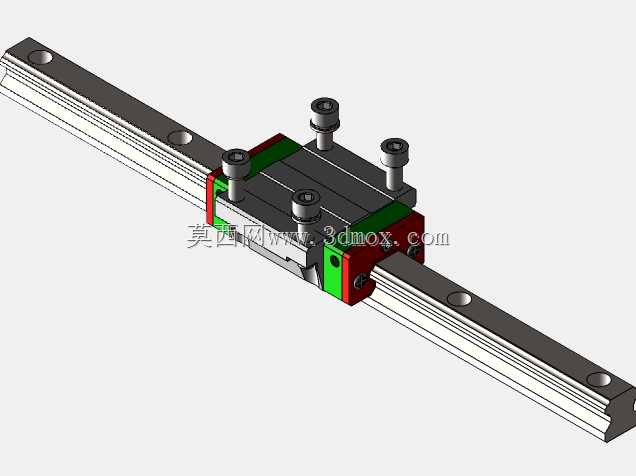

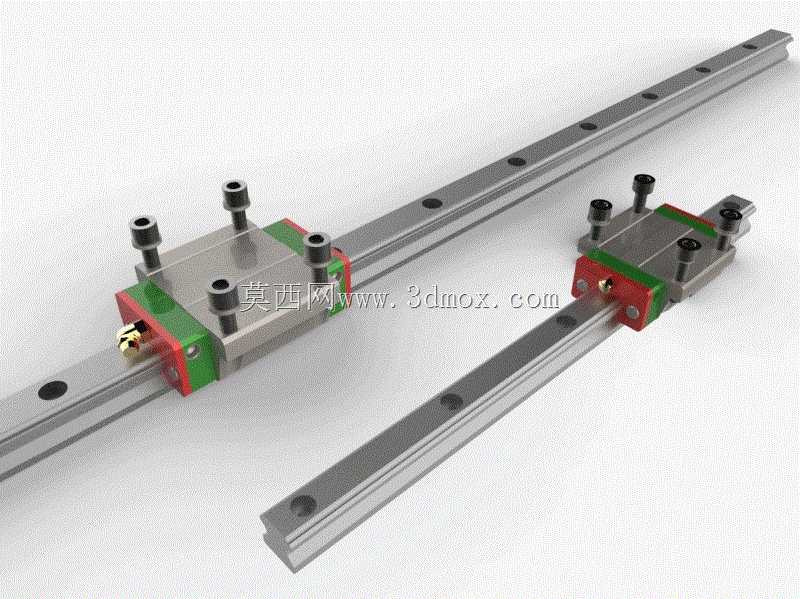

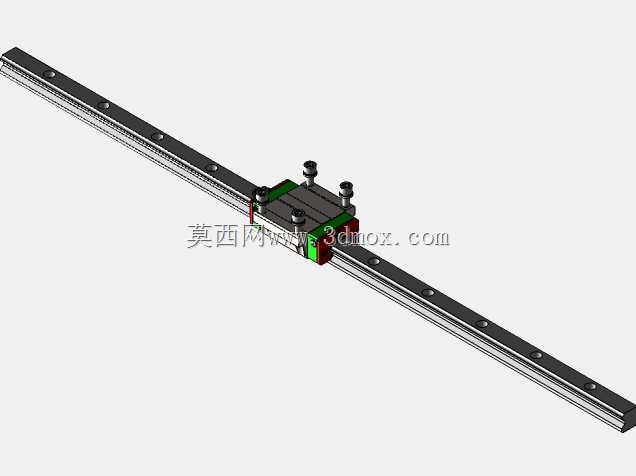

本次呈现的是HIWIN系列法兰型线性导轨滑块组件，这类部件是直线传动领域的核心基础元件，广泛应用在各类需要高精度直线往复运动的工业场景中，覆盖数控机床的进给轴传动、自动化生产线的工位移载、工业机械手的直线行走轴、3D打印设备的运动轴、电子检测设备的位移平台、包装机械的物料推送机构等诸多场景，承担着支撑运动部件、降低运动摩擦阻力、保证运动直线精度的核心作用。该款组件包含两根不同规格的导轨与对应配套的法兰型滑块，滑块采用法兰式安装结构，相比四方型滑块拥有更宽的安装基准面，安装时的受力分布更均匀，能够承受更大的倾覆力矩，适合单导轨支撑的悬臂类运动结构，也可在重载工况下搭配多滑块组合使用，满足不同负载等级的传动需求。在功能特性上，这类线性导轨通过滚动体在导轨与滑块的滚道内循环滚动，将传统滑动摩擦转化为滚动摩擦，大幅降低了运动过程中的摩擦阻力，仅为传统滑动导轨的五十分之一左右，不仅能让驱动部件的功耗大幅降低，还能长时间维持极高的运动精度，避免滑动导轨常见的低速爬行问题，同时导轨与滑块的滚道经过精密磨削加工，配合预压调整结构，可以根据使用场景的刚性需求调整预压等级，消除配合间隙，提升整体结构的刚性，保证运动过程中的定位精度与重复定位精度。在设计思路上，该系列导轨采用标准化的截面尺寸设计，导轨本体为高碳合金钢材质，经过淬火硬化处理，表面硬度达到高耐磨要求，滚道型面采用圆弧接触设计，能够同时承受径向载荷、反径向载荷以及两个方向的横向载荷，四方向等载荷的设计让其可以适配不同安装方向的使用需求，无需额外调整载荷匹配结构；滑块两端设计有密封端盖与刮油片，能够阻挡外界的粉尘、切削碎屑进入滑块内部的滚动循环通道，同时维持内部润滑脂的留存，延长部件的维护周期与使用寿命，滑块侧面预留有润滑注油接口，可以方便接入自动润滑系统，适配长时间连续运行的自动化设备需求。在外形尺寸与安装边界上，该款包含的两个规格导轨均采用标准安装孔距设计，导轨上的沉头安装孔按照标准间距排布，安装时可以直接通过螺栓固定在设备的安装基准面上，安装基准面经过精密加工，保证导轨安装后的直线度；法兰滑块的安装孔为贯穿式通孔，法兰面突出于滑块本体，安装时无需在安装板上加工沉孔，直接从滑块上方穿入螺栓即可完成固定，大幅降低安装加工的难度，滑块的整体高度、安装孔距、导轨宽度均遵循行业通用互换尺寸标准，可以直接替换同规格的其他同类型线性导轨产品，无需对设备安装结构进行二次修改，能够适配各类现有设备的维修替换与新设备的设计选型需求，在安装时需要注意保证两根平行导轨的安装平面度与平行度，避免额外的安装应力影响导轨的运行精度与使用寿命，根据不同的运行速度与负载情况，可以选择合适的润滑方式与密封配件，进一步拓展产品的适用场景。
