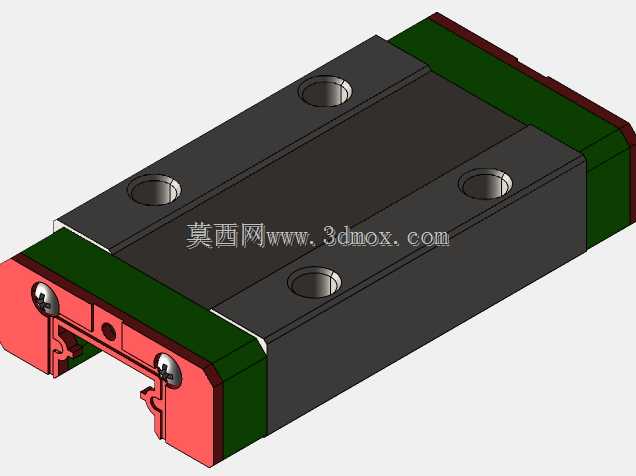

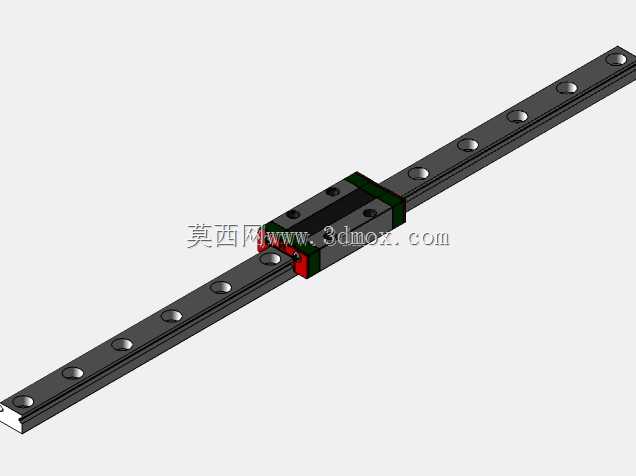

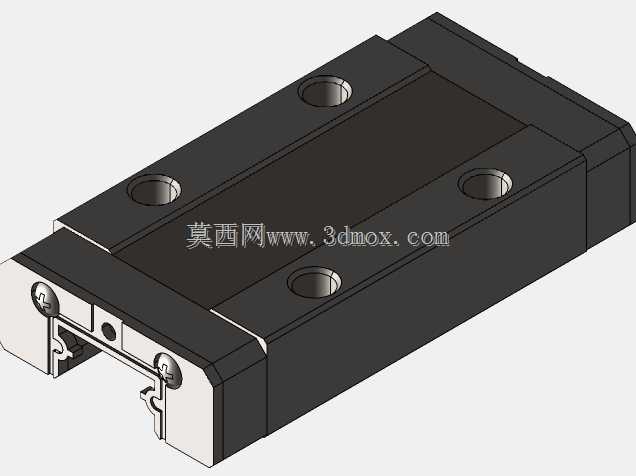

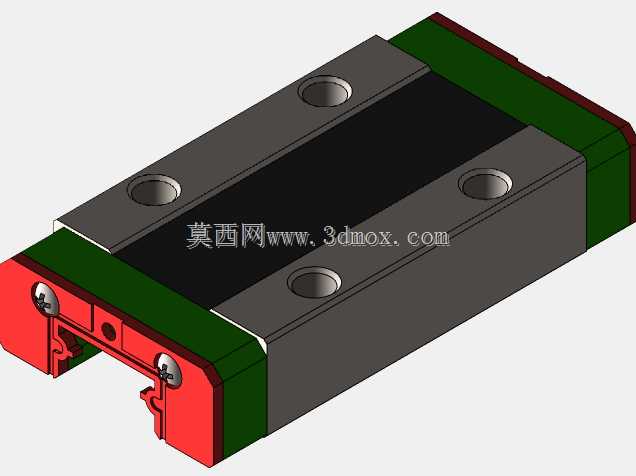

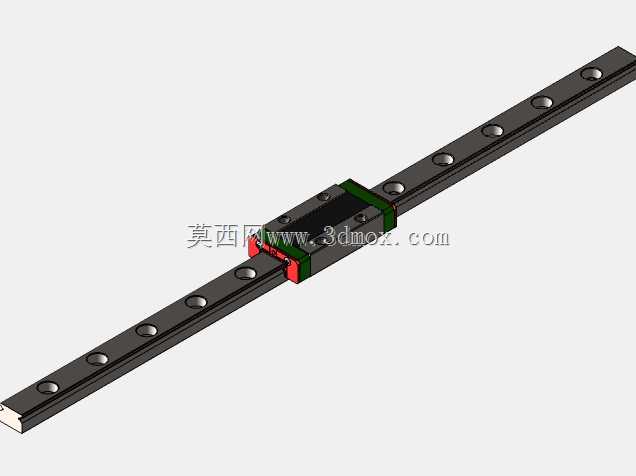

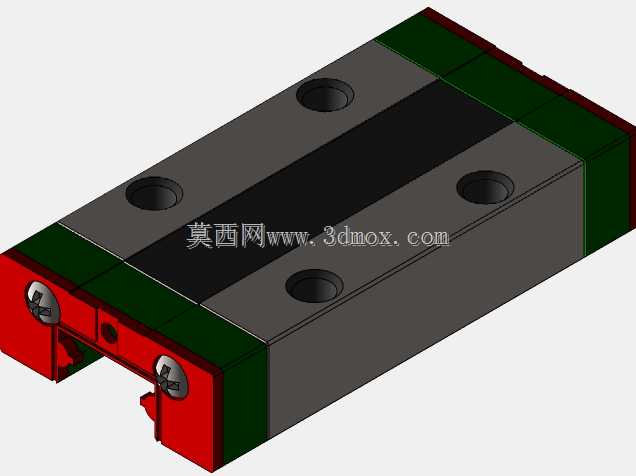

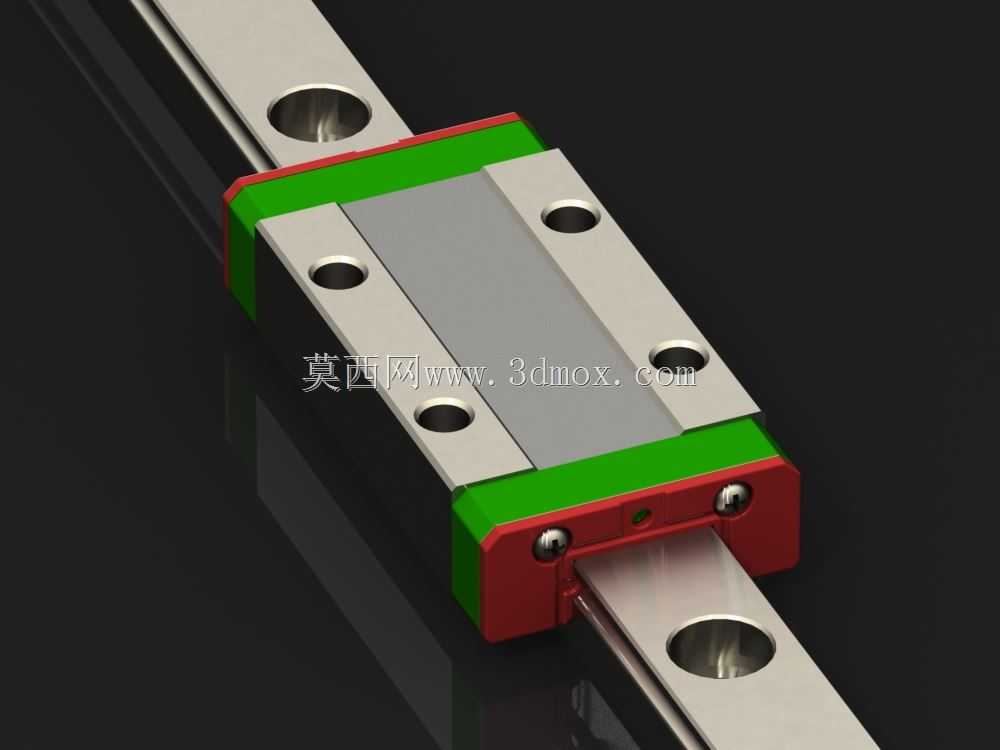

MGN9-H微型精密直线导轨滑块组件

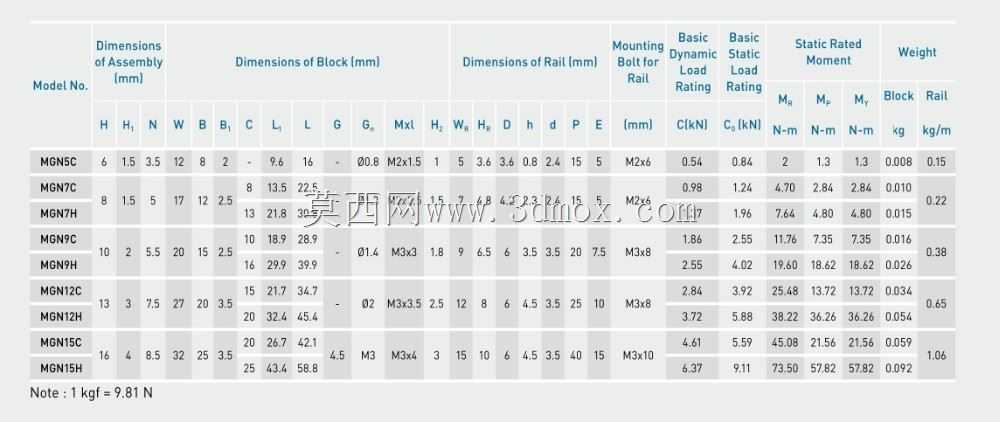

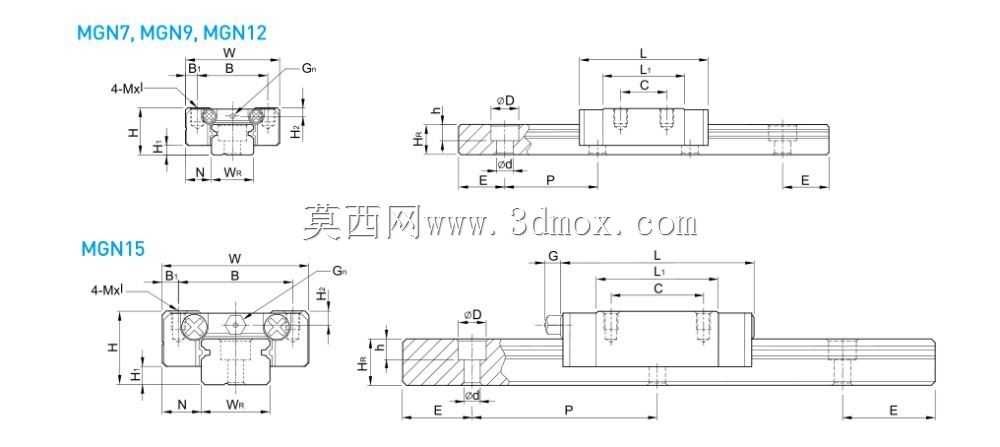

这款MGN9-H线性导轨属于9mm规格的微型直线导向组件，是小型精密传动场景中常用的运动导向部件，广泛应用于桌面级3D打印机、小型数控雕刻机、精密检测仪器、医疗采样设备、半导体分拣模组以及消费电子组装工位的滑台结构中，承担着为运动部件提供高精度直线运动轨迹、承载径向与反径向载荷、抵消运动过程中偏摆力矩的核心作用。从实际使用场景来看，这类微型导轨常搭配小型步进电机或伺服电机、同步带或精密丝杆使用，在空间受限的小型自动化设备里，既可以单根布置实现单轴直线往复运动，也可以多根平行拼接搭建十字滑台、多轴运动平台，满足小行程、高精度的位移需求。产品功能上，滑块与导轨之间采用滚珠循环滚动结构，相比滑动摩擦的导向件摩擦阻力更低，运动过程无卡顿爬行，低速运行平稳性优异，同时预压可调的结构设计可以根据使用场景调整间隙，既可以满足轻载高速的快速位移需求，也可以通过施加适当预压提升刚性，满足精密定位场景的重复定位精度要求。设计思路上，这款导轨采用了高刚性的紧凑型结构，滑块端面设置了一体化的端盖与防尘密封结构，能够阻挡加工过程中产生的细小切屑、粉尘进入滑块内部的滚珠滚道，延长组件的使用寿命；导轨本体采用轴承钢材质经淬火磨削加工，滚道轮廓与滚珠贴合度高，载荷分布均匀，可同时承受来自垂直方向、水平方向的载荷以及一定的倾覆力矩，适配多方向受力的安装场景。外形尺寸与安装边界方面，导轨宽度为9mm，滑块采用四方标准安装孔位，安装孔位间距符合微型导轨通用安装规范，导轨可根据实际行程需求裁切对应长度，安装时只需通过沉头螺钉将导轨固定在设备安装基准面上，滑块通过顶面的螺纹孔连接负载部件即可，无需复杂的调整工序，安装维护便捷，滑块两端预留了润滑注油位置，可定期补充润滑脂维持运行顺畅度，适合在紧凑安装空间内搭建精密直线运动机构。
