工业用高压离心式鼓风机三维结构设计

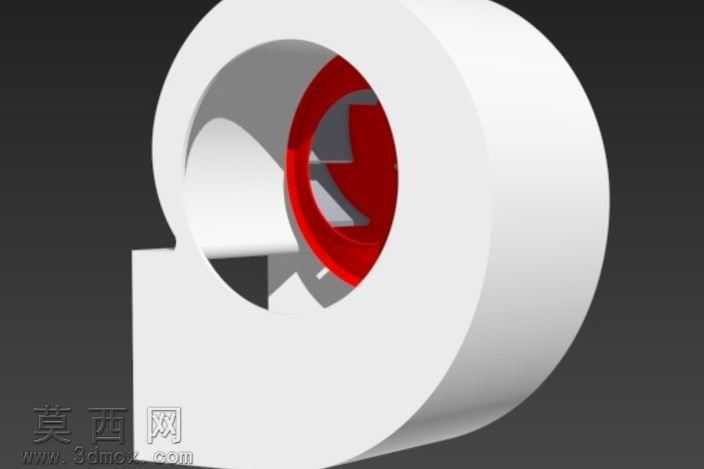

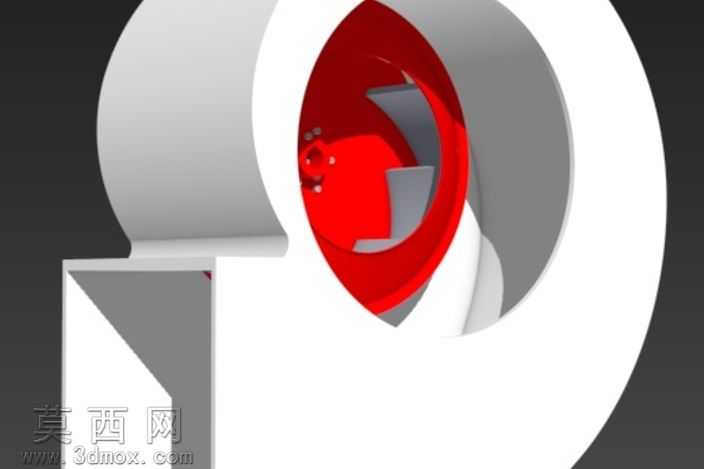

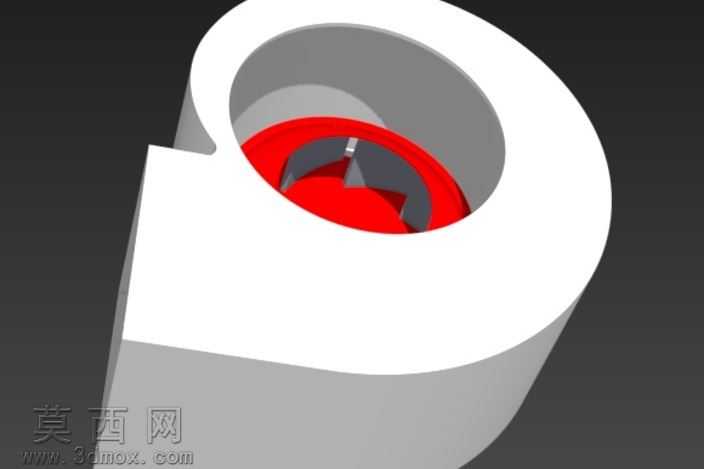

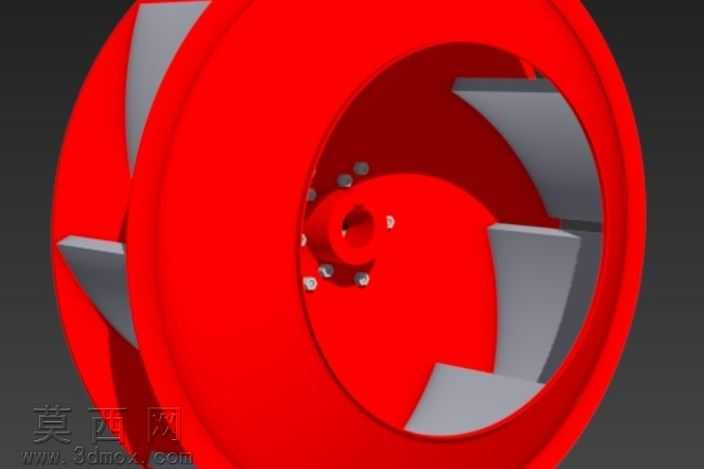

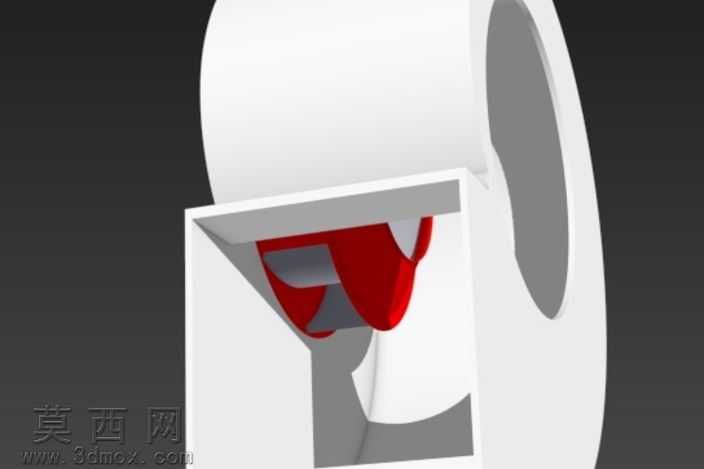

本作品为工业场景适配的离心式鼓风机三维模型，建模阶段采用参数化设计逻辑，先完成风机蜗壳的曲面轮廓构建，依据离心风机气动特性确定蜗壳型线的曲率变化，保证气流在壳体内的顺畅导流，避免不必要的紊流损耗。叶轮部分采用前弯式叶片结构设计，建模时逐一绘制单个叶片的截面草图，通过环形阵列完成整体叶轮的排布，同时对叶片与轮盘、轮盖的衔接位置做圆角过渡处理，既符合实际加工的工艺要求，也能降低气流流经时的阻力损失。进风口采用收敛式流线型结构，建模时通过放样命令生成顺滑的导流通道，保证气流可以均匀无冲击地进入叶轮区域，减少入口处的涡流噪声。材质渲染阶段，对风机壳体赋予哑光灰白色金属漆材质，模拟实际工业设备常用的冷轧钢板喷塑外观，叶轮部分赋予高饱和度的红色金属材质，既还原实际产品中叶轮做防锈涂覆的工艺特征，也能在展示时清晰区分内部运动部件与外部固定壳体，进风口法兰、壳体拼接处的螺栓连接件统一赋予镀锌亮面金属材质，还原标准紧固件的真实质感。结构设计上充分考虑高压送风的使用需求，蜗壳壁厚按照承压要求做均匀加厚处理，壳体侧边预留的出风口法兰做了安装孔位的阵列排布，可直接对接工业通风管道，叶轮与壳体之间预留合理的运转间隙，既避免运转时的部件剐蹭，也能控制间隙泄漏量保证风机的静压效率。设计过程中围绕小容量高静压的使用需求，优化了叶片的安装角度与蜗壳的扩压段长度，让风机在有限的体积下可以输出更高的送风压力，适配工业空间的管道送风、锅炉排风、设备散热等多种场景，模型各部件均做了独立的实体拆分，可直接用于后续的工程出图、装配干涉检查以及模拟运转演示，整体结构完全符合离心式鼓风机的实际生产制造逻辑，没有出现违背机械原理的结构设计，各连接部位的配合关系均参考实际工业风机的装配标准设定。
