AF-40型CW旋转离心式通风机结构设计

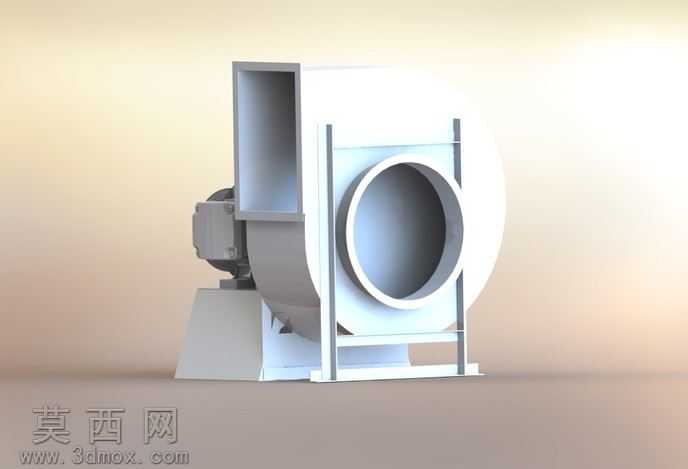

本作品为AF-40规格顺时针旋转离心式通风机的三维参数化模型，建模过程严格遵循通用离心风机的结构设计规范，在三维建模环境中先完成核心气动部件的轮廓草绘，通过旋转、拉伸、薄壁抽壳等基础特征命令构建出蜗壳型流道主体，蜗壳内壁的型线按照对数螺旋线规律做平滑过渡处理，保证气流在壳体内可以顺畅完成动能到静压能的转换，避免流道突变造成的局部涡流损失。叶轮部分采用多翼式前向叶片结构，通过圆周阵列命令完成等角度排布的叶片装配，叶片与前后轮盘的连接位置做了圆角过渡处理，既降低应力集中风险，也优化了气流入口的导入角度，叶轮与中心轮毂的配合位置设置了定位轴孔与键槽特征，保证与动力输出轴的同轴度装配精度。动力端采用标准卧式电机匹配设计，电机与叶轮的连接位置预留了联轴器安装空间，电机外壳的散热筋、接线盒、安装脚座等细节特征均做了还原建模，保证整体结构的完整性。支撑机架部分采用型钢焊接式框架结构，通过方钢型材搭建出承托蜗壳与电机的双层支撑结构，型材连接处做了焊接坡口特征模拟，底部安装板预留了地脚螺栓安装孔，方便设备在现场的固定安装。材质渲染阶段，蜗壳与叶轮部分采用哑光冷轧钢板材质，表面做了均匀的灰白色喷塑效果模拟，支撑框架采用同色系金属漆面，电机部分还原了铸铁端盖与金属散热壳的质感差异，场景布光采用柔和的侧方主光搭配环境补光，清晰呈现出设备各部件的结构层次与装配关系，整体模型的各部件均做了独立的特征分组，可直接用于结构拆解演示、工程图导出或者虚拟装配仿真使用，完整还原了中小型离心通风机从动力输入、叶轮做功到气流输出的全流程结构逻辑，各连接位置的装配间隙、配合公差均按照实际工业产品的设计要求做了预留，不存在结构干涉问题。
