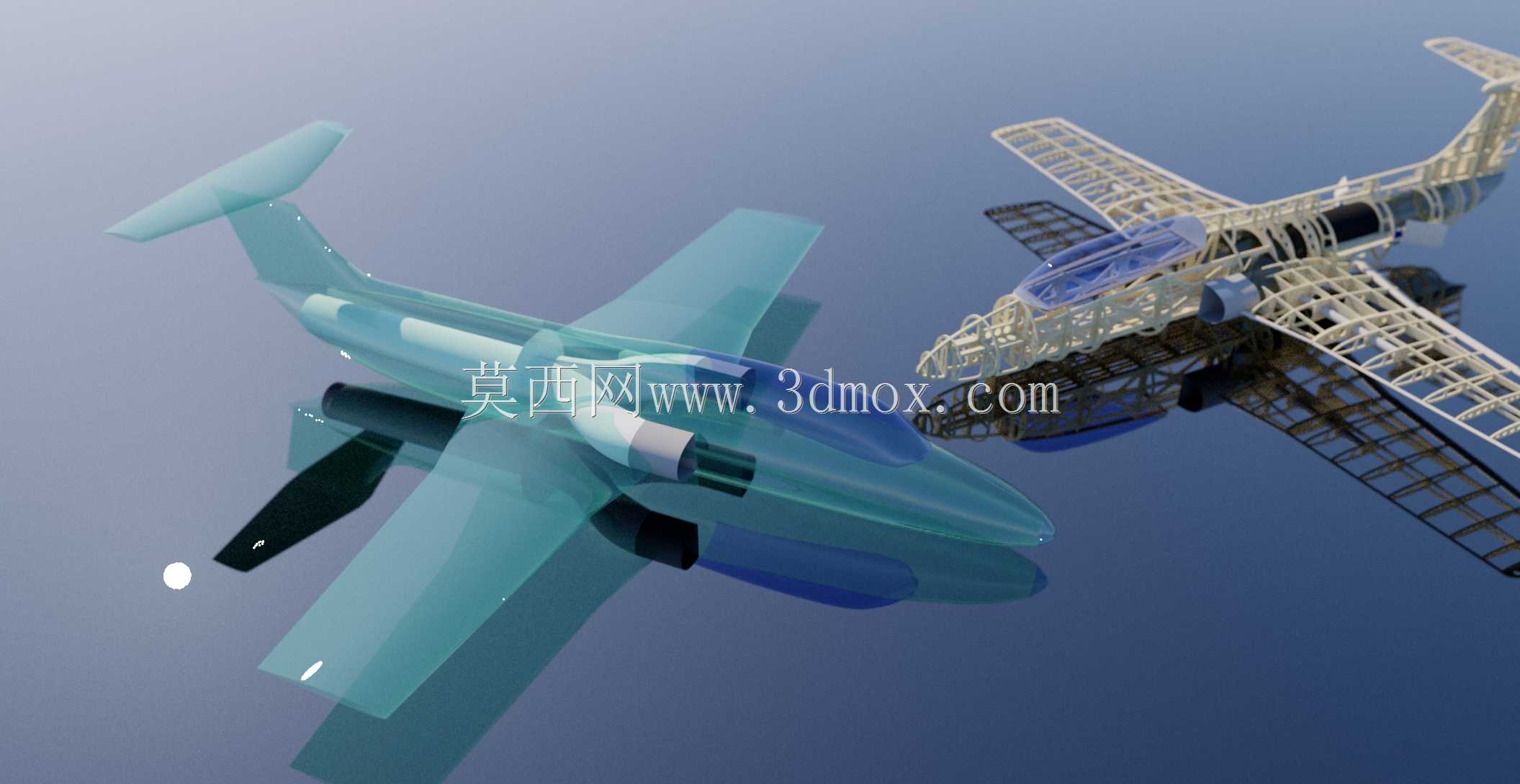

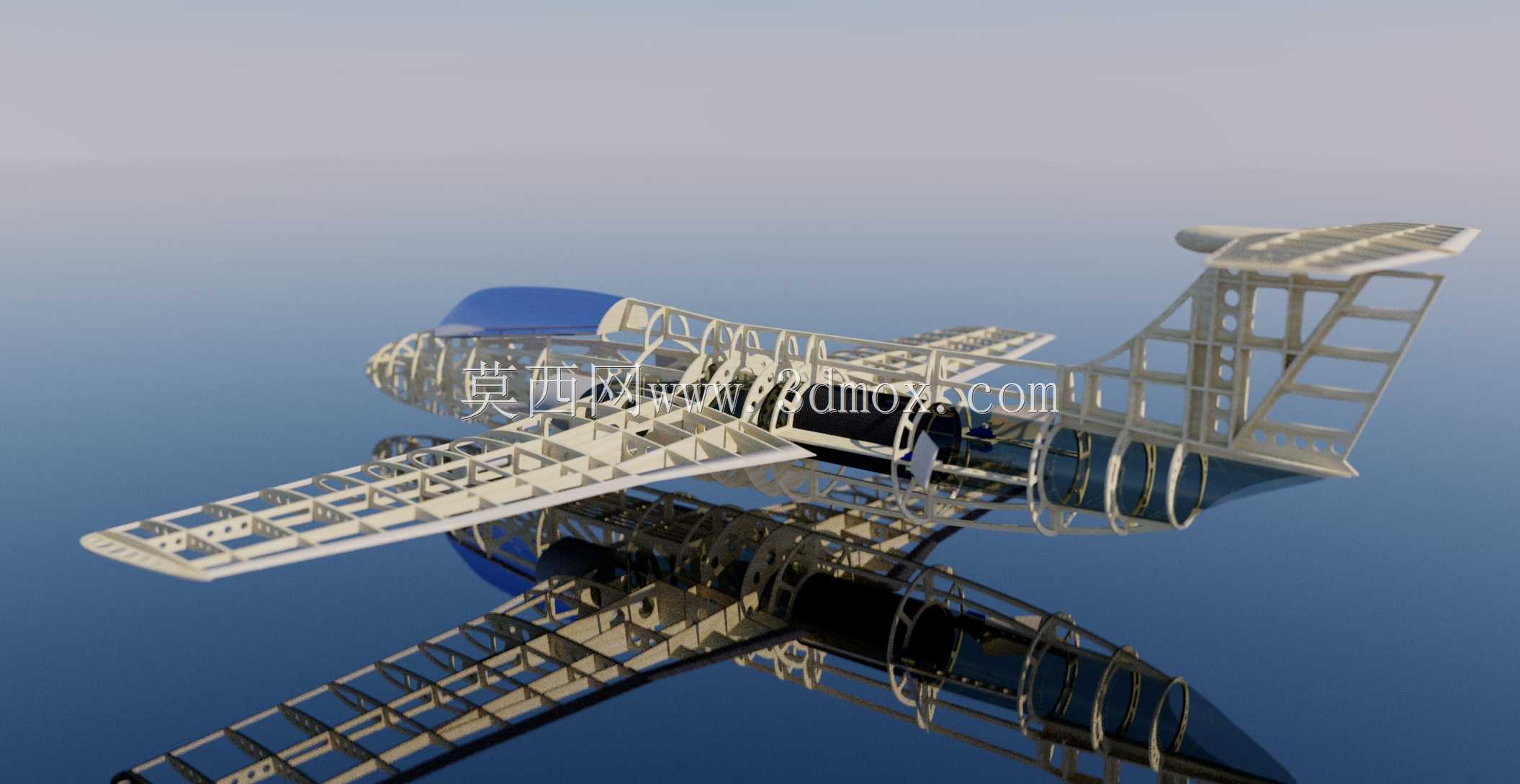

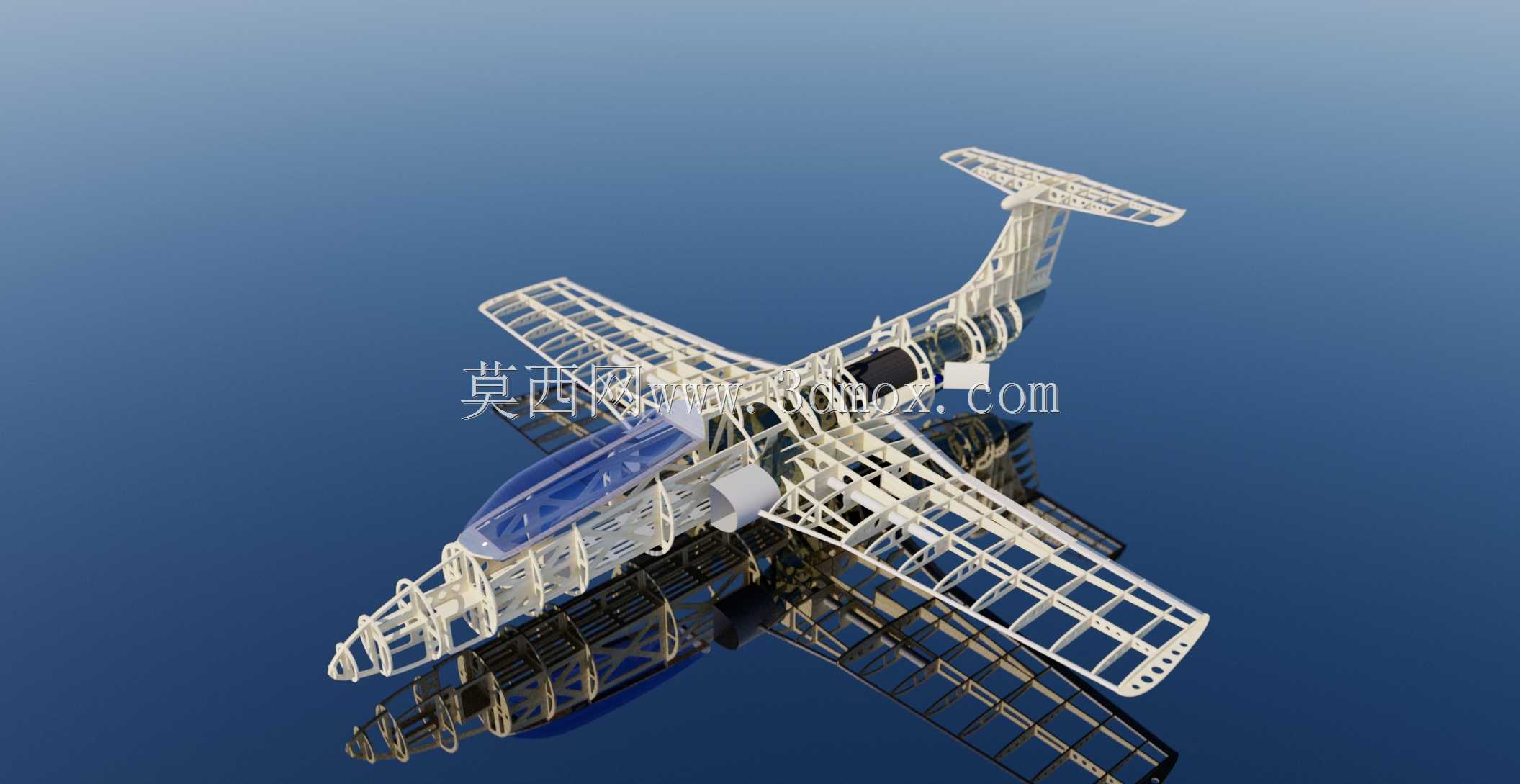

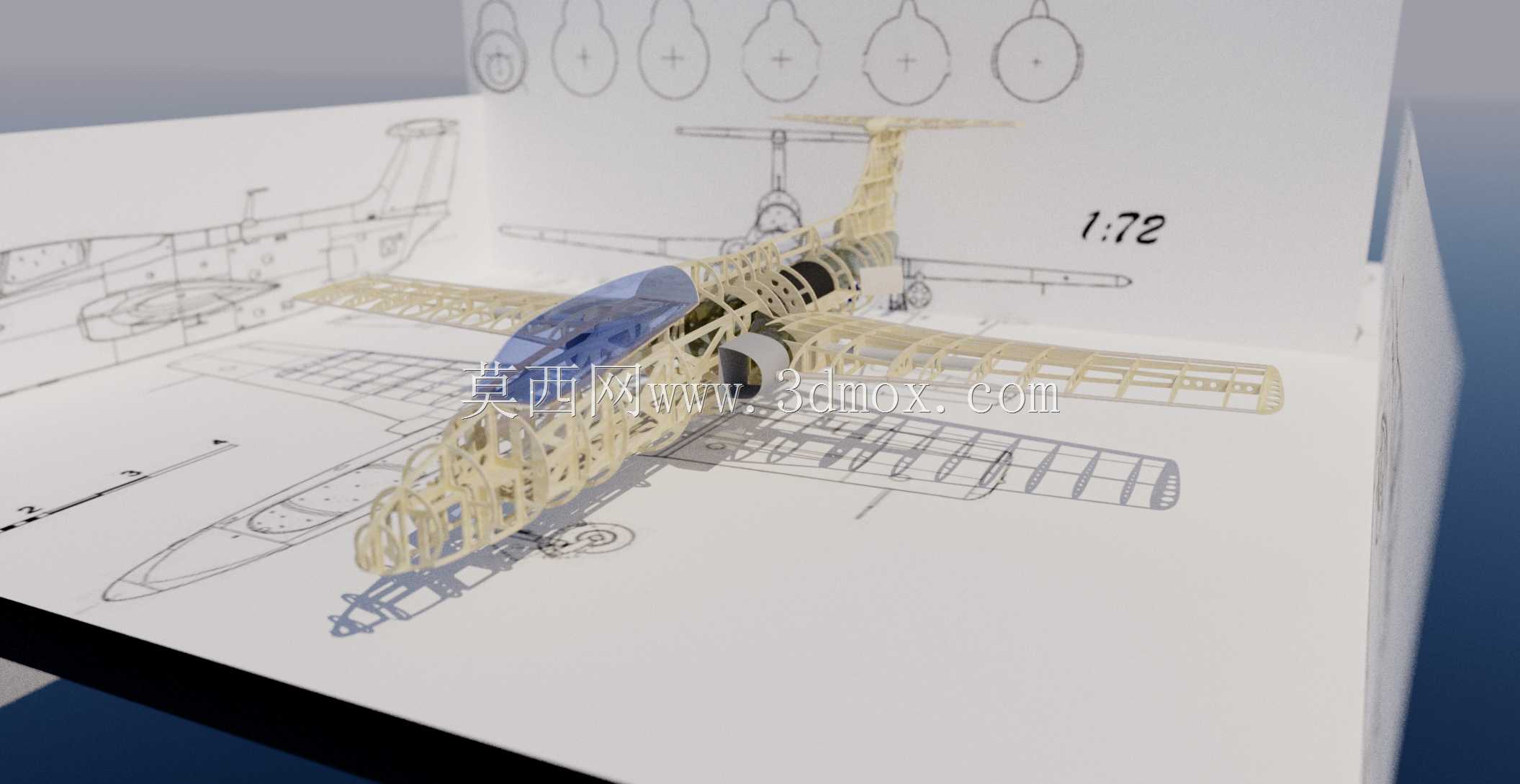

L-29海豚轻型喷气教练机骨架构造套件

该构造套件面向航空模型制作与轻型飞行器结构验证场景，可用于航模爱好者完成等比例仿真机型的自主搭建，也可作为航空教学场景中讲解喷气式教练机机体承力逻辑的具象展示载体，帮助学习者直观理解小型固定翼喷气机的力传递路径与构件排布逻辑。整套结构以3mm厚帘布层与巴尔沙轻木作为核心制作材料，兼顾结构强度与整体自重控制，适配小型涡喷或电动涵道动力系统的搭载需求，能够满足低速飞行状态下的结构抗扭、抗弯载荷要求。设计过程中优先遵循真实L-29机型的承力框架排布逻辑，从机头雷达舱段开始，依次设置驾驶舱围护框架、翼身连接承力框、尾翼支撑桁架、发动机舱固定架，每一段框架都预留了蒙皮贴合的安装基准面，以及内部设备走线、动力组件固定的预装点位，无需搭建者二次测量开孔即可完成核心部件的对位装配。机身主承力梁采用连续桁架式结构，沿机身纵向贯穿前后承力框，将机翼升力、尾翼操控力矩、发动机推力均匀分散到整个机身框架上，避免局部应力集中导致的飞行中结构形变。机翼部分采用翼肋与前后梁组合的排布方式，每片机翼设置12道等距翼肋，精准还原原机的克拉克Y翼型截面，翼根位置设置加厚承力衬板，预留与机身主框的螺栓连接点位，可根据飞行需求调整机翼安装角，适配不同的飞行速度与操控特性。尾翼部分的垂直安定面与水平安定面均采用镂空桁架设计，在保证操控面刚度的前提下尽可能降低尾部重量，优化整机的重心配平区间，降低飞行时的配平阻力。整套套件的所有构件都做了边缘倒角处理，避免搭建过程中划伤蒙皮或操作人员，各框架之间的连接点位都预留了胶接与销接双重固定位，既可以用专用胶水完成快速粘接，也可以通过细小销钉做可拆式固定，方便后期调整内部设备布局。机身驾驶舱位置预留了透明舱盖的安装卡槽，可搭配配套的透明成型件完成仿真座舱的还原，发动机舱位置预留了动力设备的散热通风通道，保证长时间运行时动力组件的热量能够及时排出，避免过热损伤结构。起落架安装位置设置了局部加强筋，能够承受降落时的冲击载荷，适配常规航模起落架的直接安装，无需额外做结构补强。
