BRPK-STK滚珠轴承导柱精密结构设计

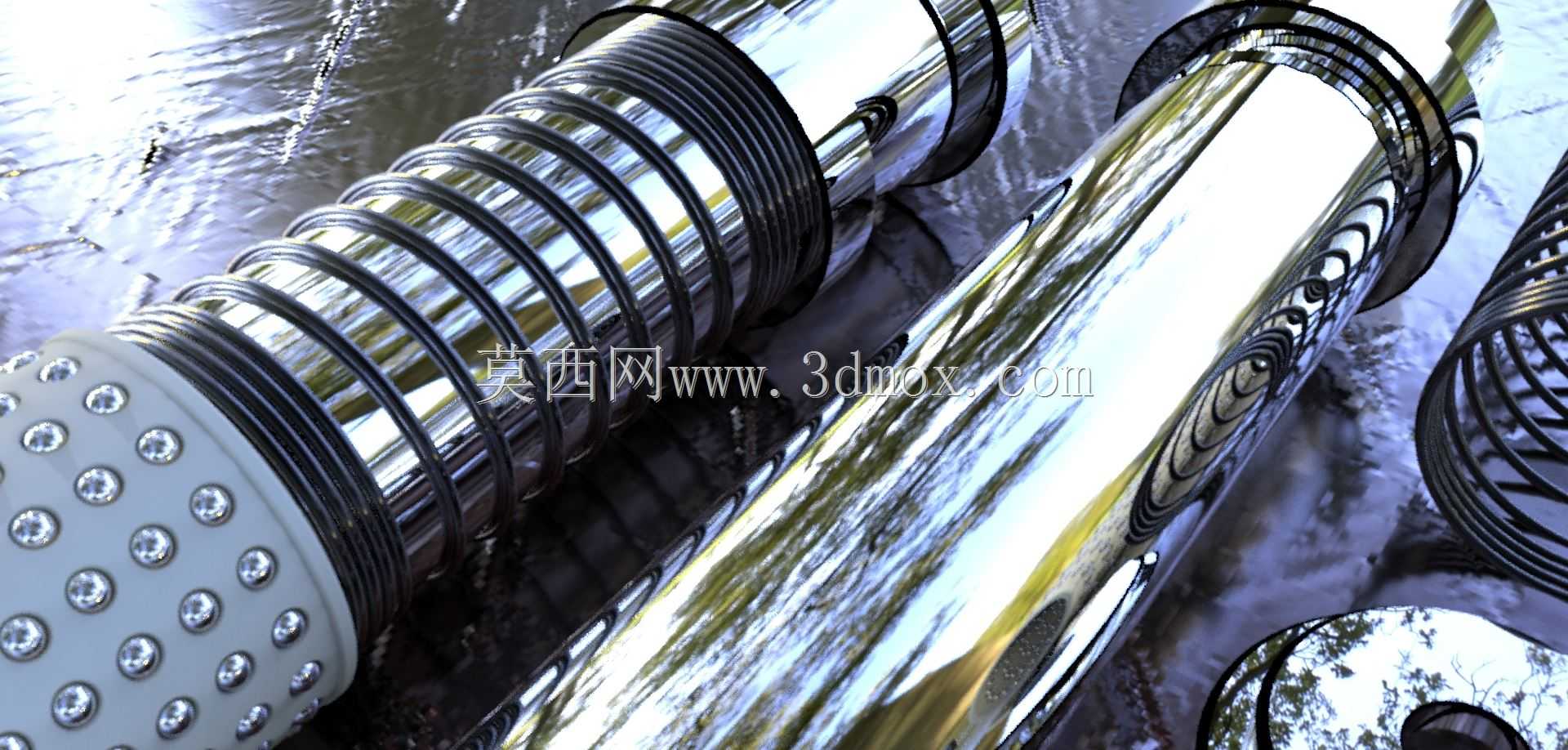

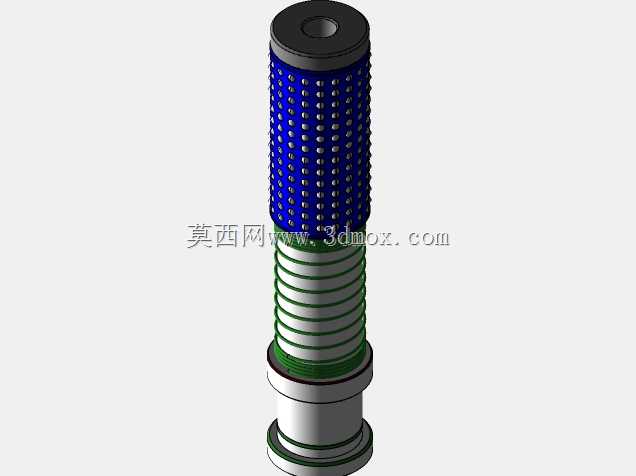

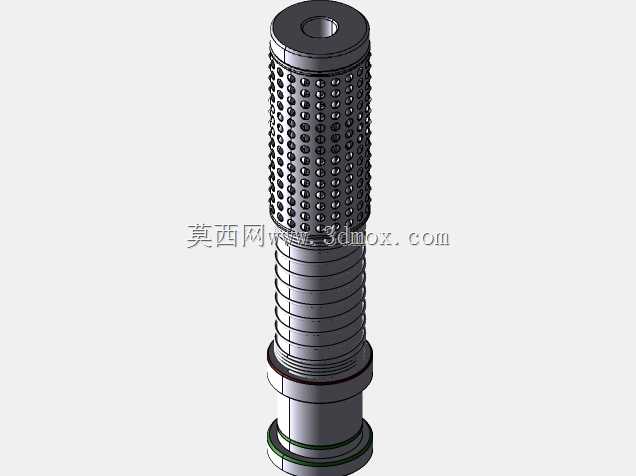

这款滚珠轴承导柱是面向高精密直线往复运动场景开发的核心导向部件，主要应用于高精密冲压模具、自动化装配工位滑台、精密检测设备位移平台、半导体封装工装等对导向精度、运动平顺性有严苛要求的工业场景，能够在高频次往复运动工况下持续提供稳定的导向支撑，有效抵消运动过程中的侧向偏载，避免配合部件出现卡滞、偏磨、对位失准等问题。

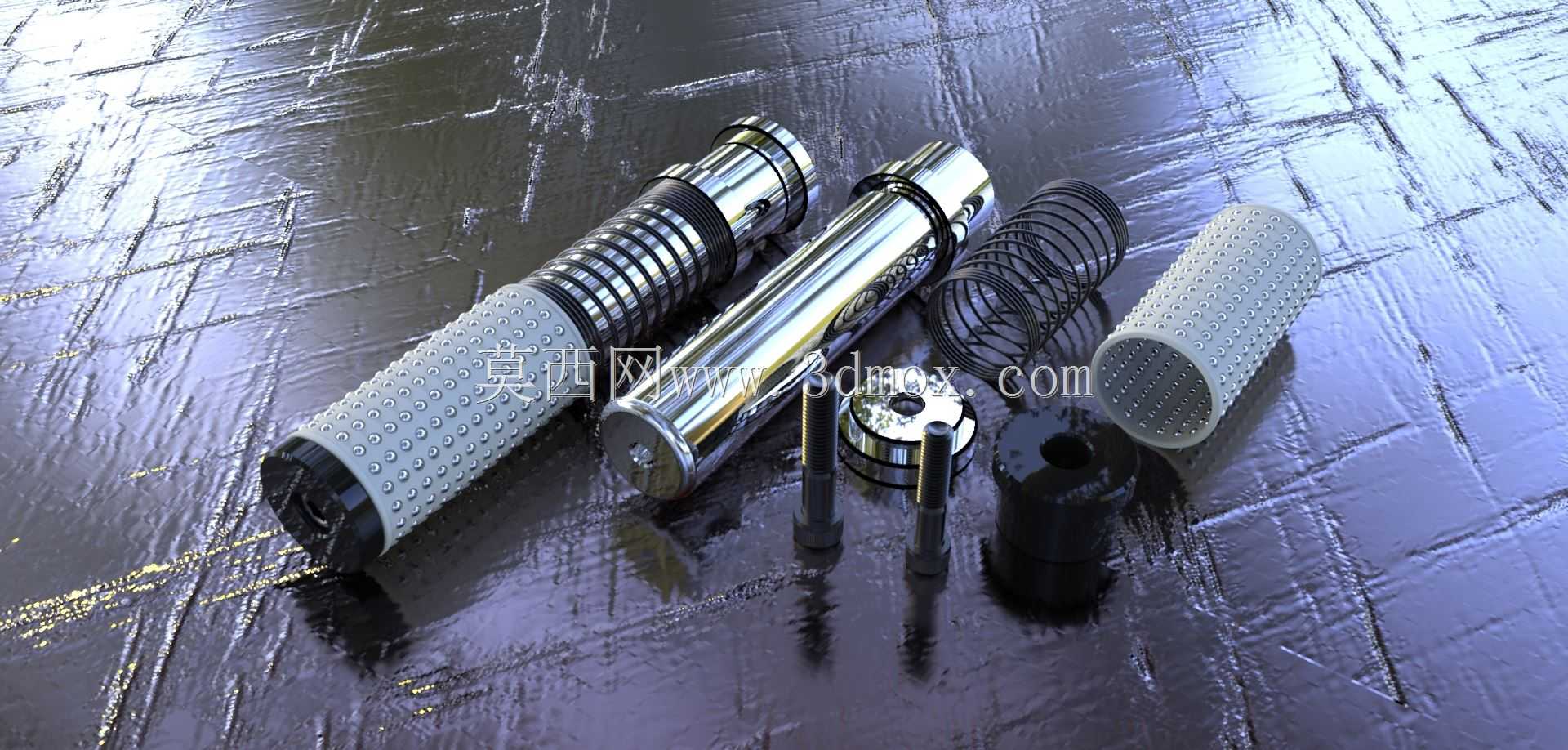

从功能特性来看，该导柱采用滚珠循环式滚动摩擦结构，相比传统滑动配合导柱，运动摩擦阻力降低70%以上，即使在高速往复运动工况下也不会出现爬行、顿挫问题，同时滚动接触的磨损量极低，长期运行后导向精度保持性优异，能够大幅延长整套运动机构的维护周期。导柱主体采用高碳铬轴承钢经整体淬硬处理，表面硬度达到HRC60-64，配合密布的高精度钢珠滚道，接触应力分布均匀，可承受额定范围内的径向载荷与一定的倾覆力矩，适配不同载荷等级的工装使用需求。外部带防滑凸点的握持套采用防滑耐磨的复合材质，既方便装配调试时的手动对位操作，也能在日常运维中避免磕碰损伤导柱的精密配合面，配套的复位弹簧经过强压立定处理，弹力线性稳定，能够在导柱回程时提供均匀的复位驱动力，不会出现卡滞或弹力衰减问题。

设计过程中，工程师首先围绕高频往复运动的工况需求，确定了滚动导向的核心结构方案，通过有限元分析优化了滚道的曲率参数与钢珠排布密度，确保每个滚动体的受力均匀，避免局部应力集中导致的早期点蚀失效。导柱的配合公差严格按照精密级导向标准设计，导向圆柱面的圆柱度控制在微米级，滚道的位置度偏差严格管控，确保钢珠循环过程中无卡顿、无偏磨。安装边界方面，导柱的安装定位端采用标准的同轴定位轴径设计，可直接适配标准规格的导套安装孔位，安装端的轴向定位尺寸经过精准核算，装配后导柱的有效行程覆盖常规精密工装的运动行程需求，外露的结构件均做了圆角钝化处理，避免装配过程中划伤操作人员或损坏配套零件，整体结构紧凑，可在有限的安装空间内完成布置，无需额外预留过大的操作空间，适配各类紧凑型精密工装的设计需求。
