带NPN接近开关的直驱CNC回转装置

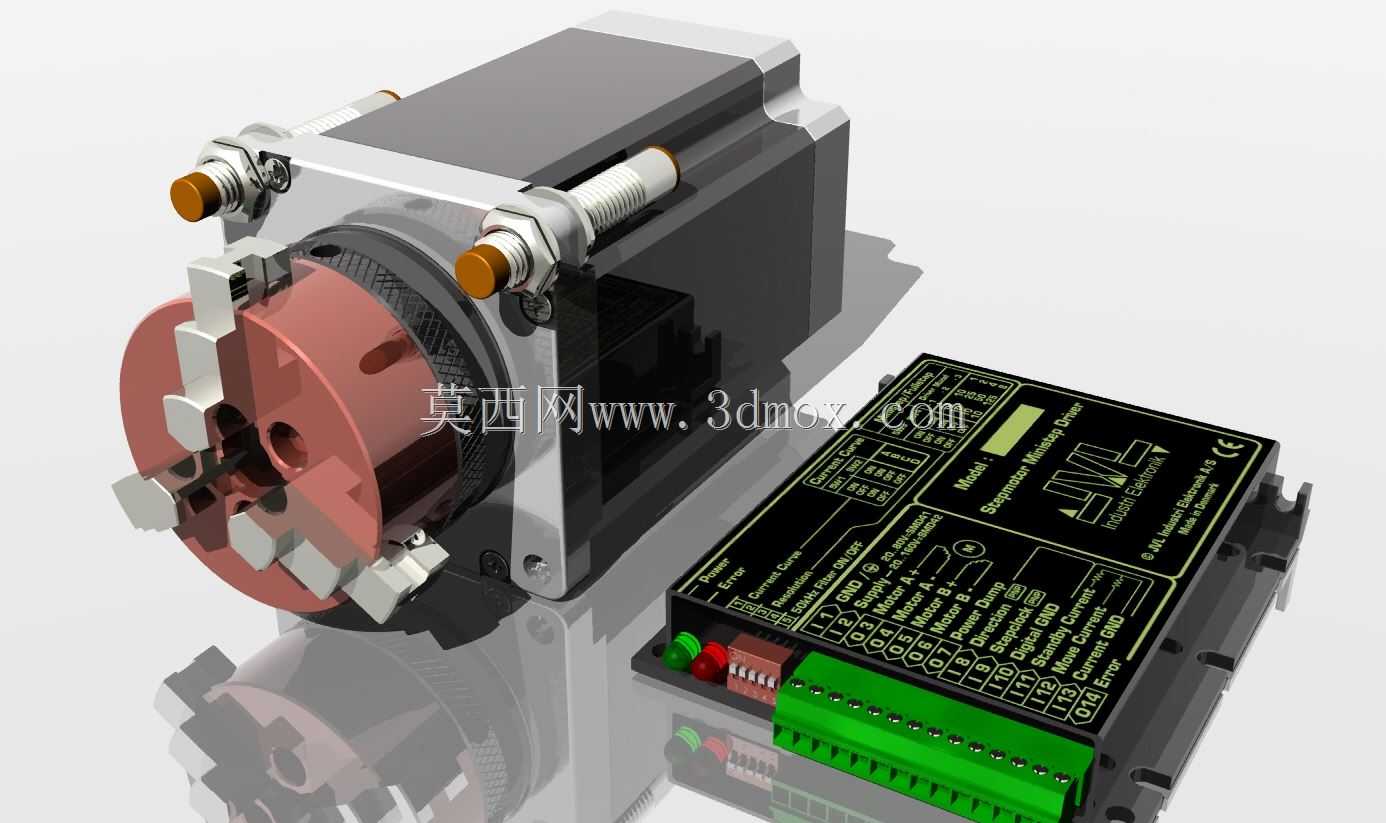

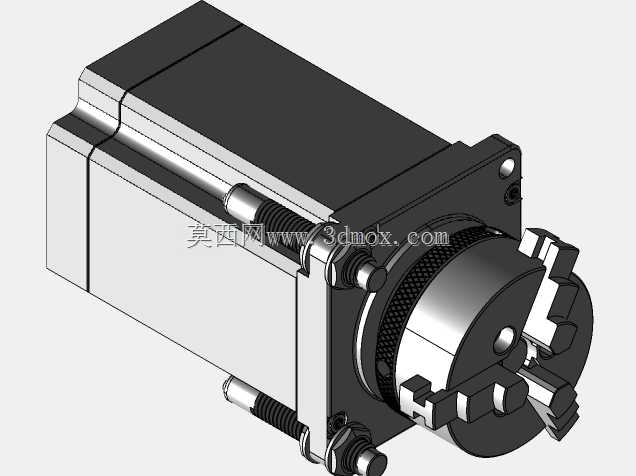

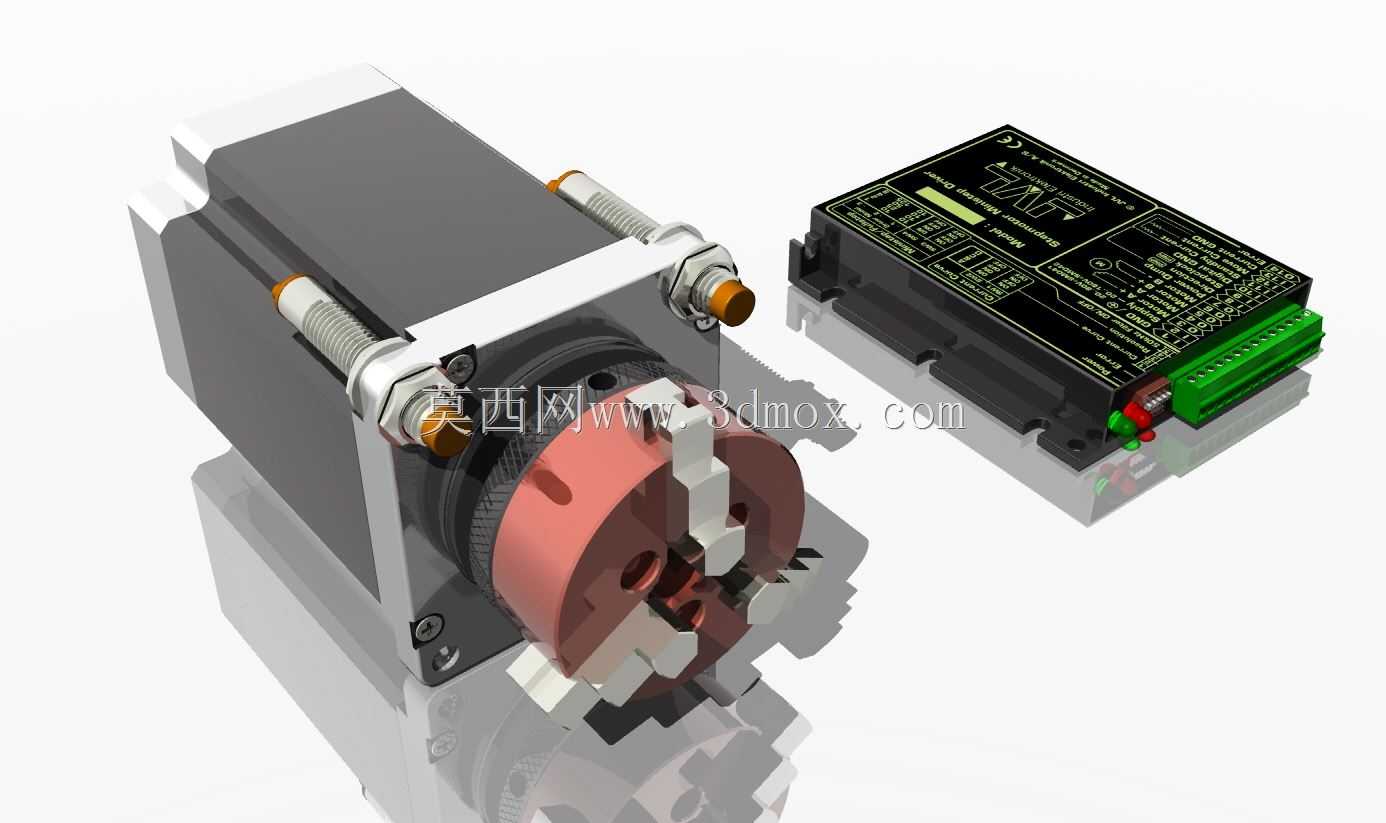

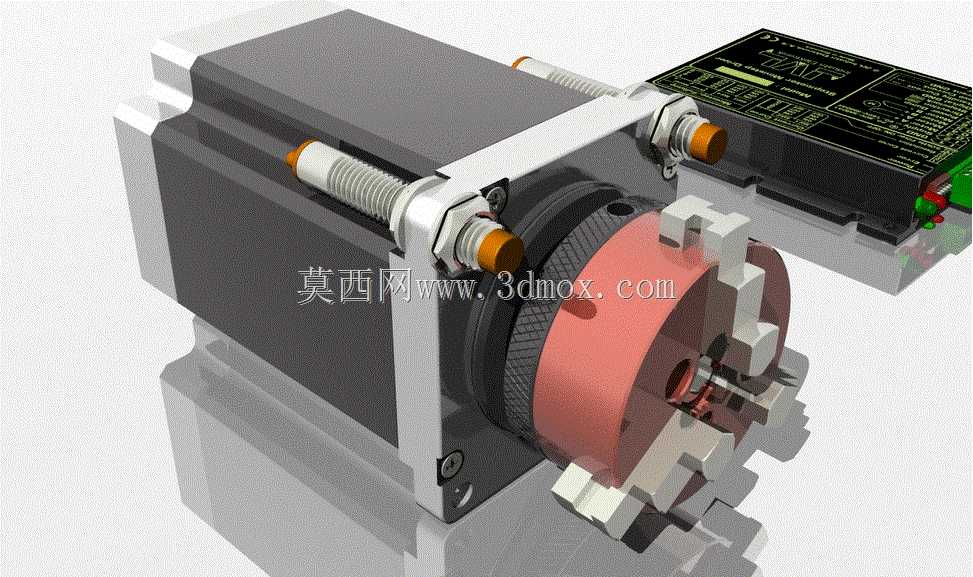

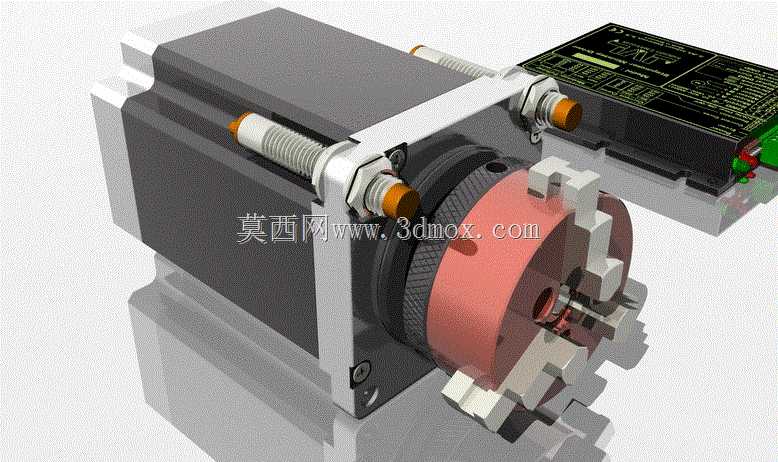

这款直驱CNC回转装置主要面向小型精密数控加工场景，可搭载在桌面级CNC铣床、小型雕刻机、精密钻铣设备上作为第四轴使用，能够实现工件的圆周分度、连续回转进给加工，解决小型加工设备无法完成多面曲面、圆周槽、径向孔系一次装夹加工的痛点，尤其适合小尺寸精密五金零件、小型工艺件、非标定制小构件的多工序加工需求，省去多次装夹带来的找正误差，大幅提升小型加工场景的加工精度与加工效率。装置采用伺服直驱结构设计，摒弃传统回转台的蜗轮蜗杆、齿轮减速传动链路，从根源上消除反向间隙与传动磨损带来的精度衰减，长期运行仍能保持稳定的分度精度，适配高速精雕、轻量铣削等对回转精度要求较高的加工工况。配套的驱动单元与直驱主体做了集成化适配，接线逻辑清晰，可直接对接主流CNC控制系统的脉冲方向接口，无需额外配置复杂的转接模块，降低设备改造与集成的调试难度。装置前端采用标准三爪自定心卡盘结构，可快速装夹圆形、正多边形等规则截面的工件，卡爪的夹持行程覆盖常规小型加工件的尺寸范围，装夹找正便捷；集成的NPN型接近开关用于原点位置检测与回转限位保护，可在设备上电时快速完成回零动作，同时避免超程回转带来的线缆缠绕、结构碰撞问题，提升设备运行的安全性与可靠性。在安装边界上，装置主体采用方形安装基座，基座上预留了标准间距的安装螺孔，可直接固定在常规小型CNC设备的工作台T型槽上，无需额外制作转接板；整体结构紧凑，轴向与径向尺寸经过优化，不会过多占用工作台的有效加工行程，适配多数桌面级加工设备的安装空间；驱动单元与主体采用分体式排布，可根据设备内部的空间布局灵活固定驱动模块，避免与加工主轴、走刀路径产生干涉。设计过程中充分考虑了日常维护的便捷性，直驱电机的密封结构可阻挡加工过程中的切削液、金属碎屑进入电机内部，卡盘部位的防护结构可快速拆卸清理缠绕的切屑，接近开关的安装位置预留了调节余量，可根据实际加工的原点需求微调触发位置，无需拆解主体结构即可完成调试。
