高精度自定心三爪卡盘机械结构

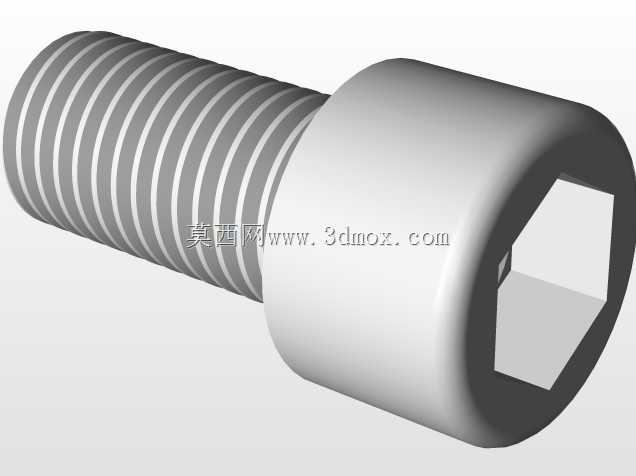

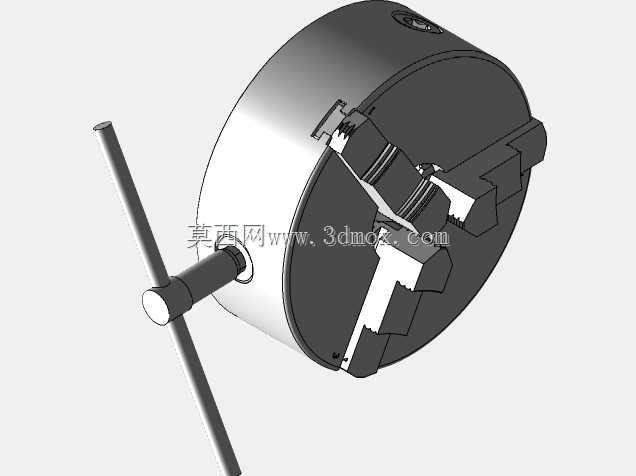

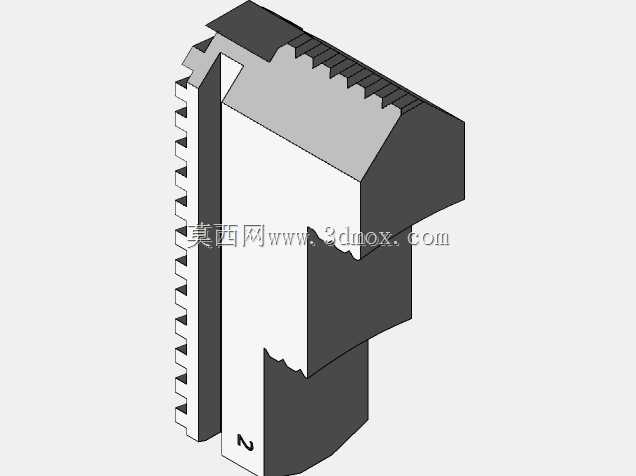

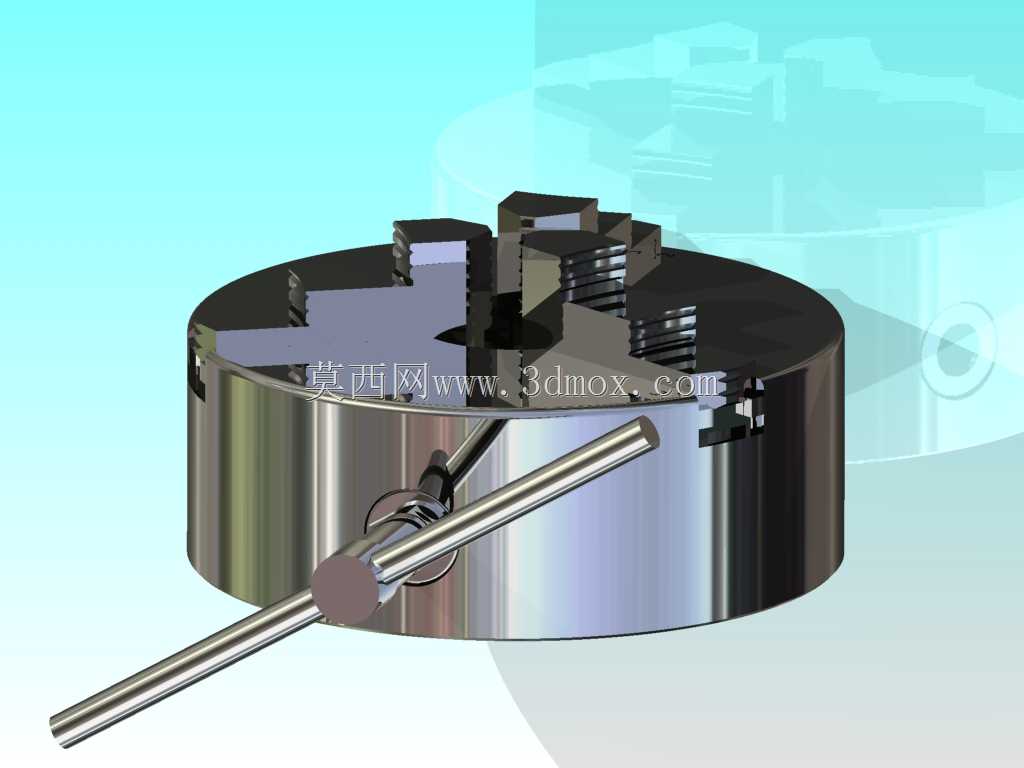

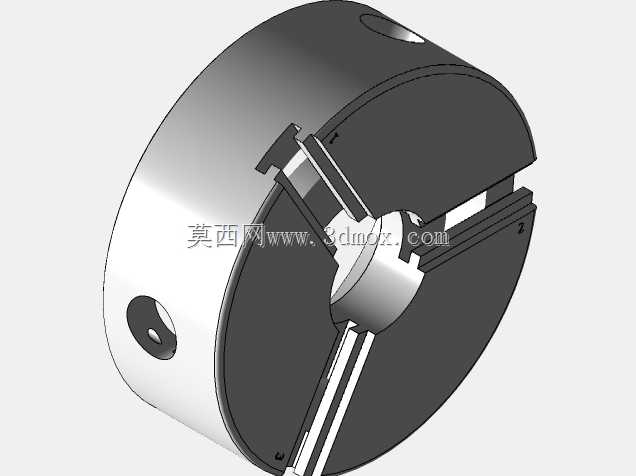

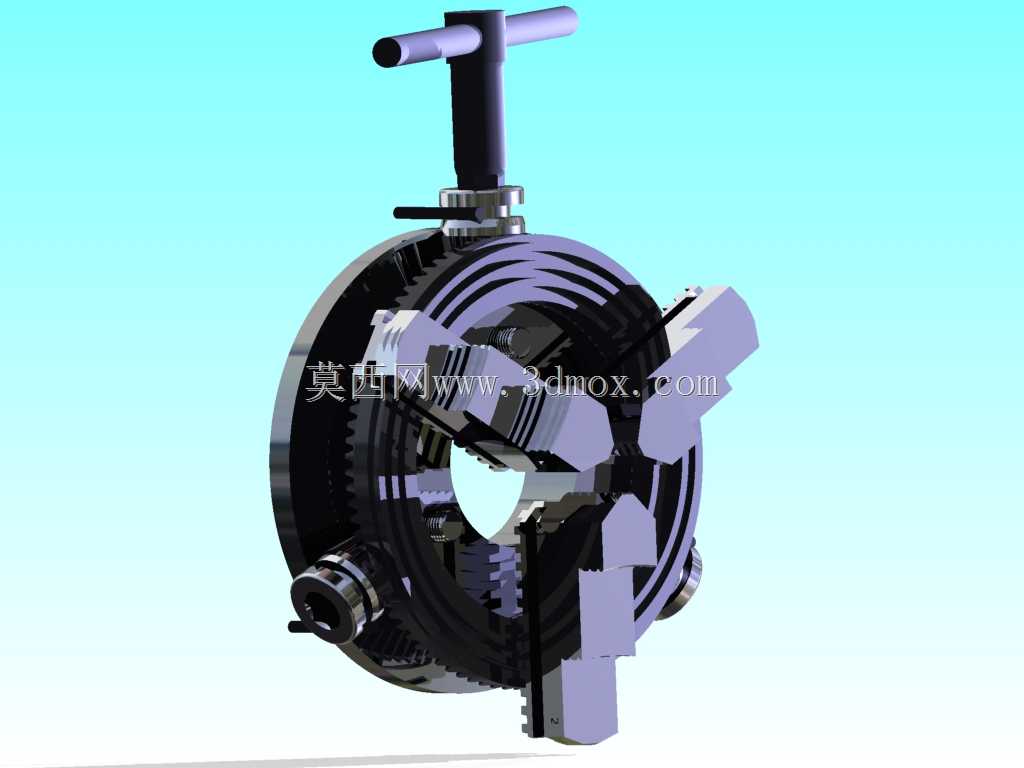

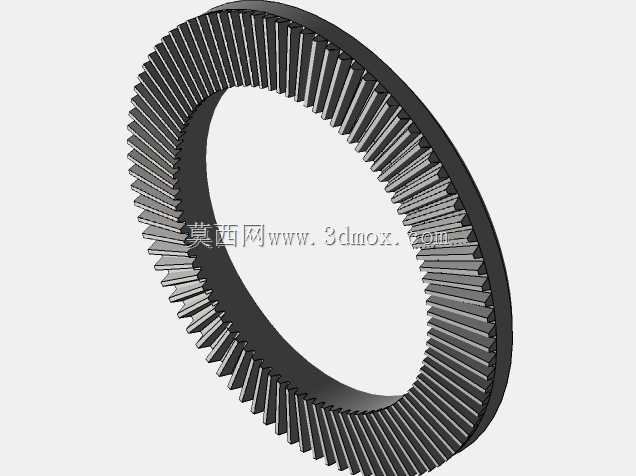

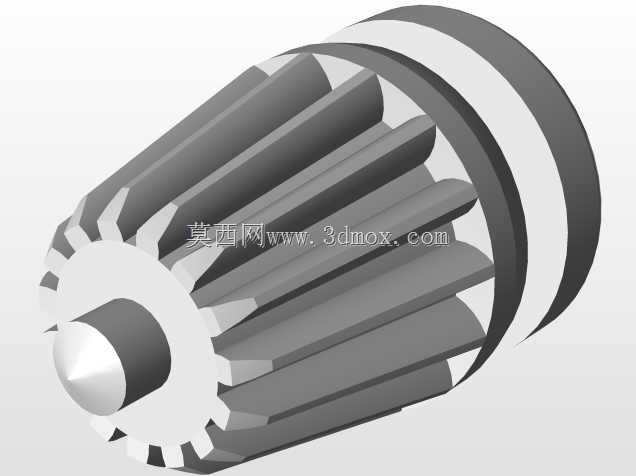

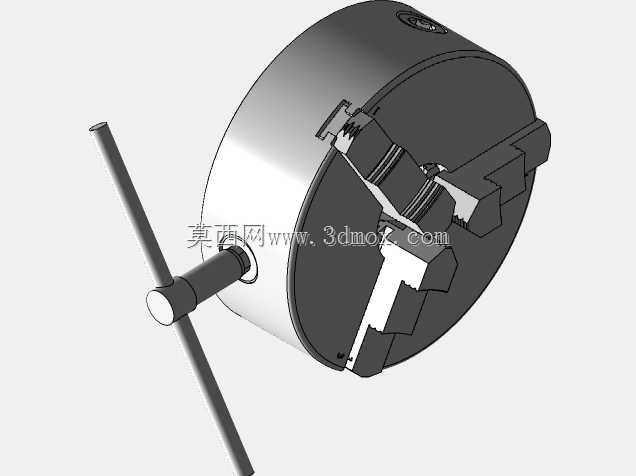

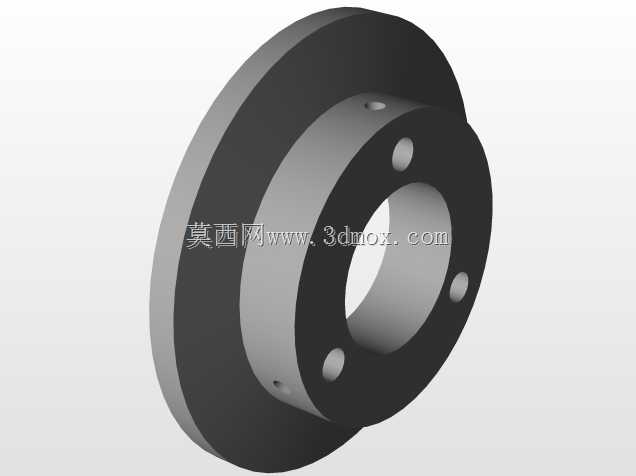

这款三爪卡盘是金属切削加工领域应用极为广泛的机床核心装夹部件，主要适配普通车床、数控车床、外圆磨床、内圆磨床以及各类回转类加工专机，也可搭配分度头、回转工作台使用，完成轴类、盘类、套类等回转对称工件的装夹固定作业，在机械加工车间、五金制造工坊、职业院校实训基地、设备维修站点都能见到它的身影。它的核心功能是通过三个同步径向移动的卡爪，实现工件的自动定心与夹紧，无需反复找正就能保证工件装夹后的回转中心与机床主轴回转中心重合，大幅降低装夹找正的辅助时间，提升加工效率与装夹精度。从设计思路来看，这款卡盘采用了经典的平面螺纹传动结构，卡盘内部的大锥齿轮带动盘丝平面螺纹转动，三个卡爪背面的齿牙与平面螺纹啮合，当使用配套扳手插入卡盘外周的方孔转动小锥齿轮时，就能驱动大锥齿轮带动盘丝转动，实现三个卡爪的同步径向进退，既保证了定心精度，又能提供足够的夹紧力，避免加工过程中工件松动飞出。卡盘本体采用高强度铸铁材质铸造后经时效处理，有效消除内应力，长期使用不易变形，卡爪采用合金结构钢经淬火处理，硬度高耐磨性好，反复装夹也不会出现过度磨损导致的精度流失。卡盘的安装端采用标准的短圆锥连接结构，能够与对应规格的机床主轴法兰直接匹配，安装时只需对准锁紧位置即可完成定位，无需额外调整同轴度，安装边界严格遵循通用机床主轴的连接尺寸标准，可直接替换同规格的传统三爪卡盘，不需要对机床进行额外改造。卡盘外周均匀分布三个扳手插入孔，方便操作人员在不同角度操作扳手完成夹紧与松卸，顶部的T型扳手操作力矩传递顺畅，操作人员施加较小的力就能获得足够的夹紧力，适配不同直径的工件装夹需求，无论是小直径的棒料还是较大尺寸的盘类零件，都能通过调整卡爪的位置实现稳定装夹，部分加工场景下还可通过反装卡爪完成大直径工件的外撑装夹，拓展了装夹适用范围。卡盘整体的回转动平衡经过优化设计，在主轴中高速运转时不会产生过大的振动，能够保证加工过程的稳定性，提升工件加工后的表面质量与尺寸精度，卡爪的滑动导轨面经过精密磨削，移动顺畅无卡滞，重复定位精度稳定，能够满足常规金属切削加工的装夹精度要求。
