工业级开关式直流供电电源结构设计

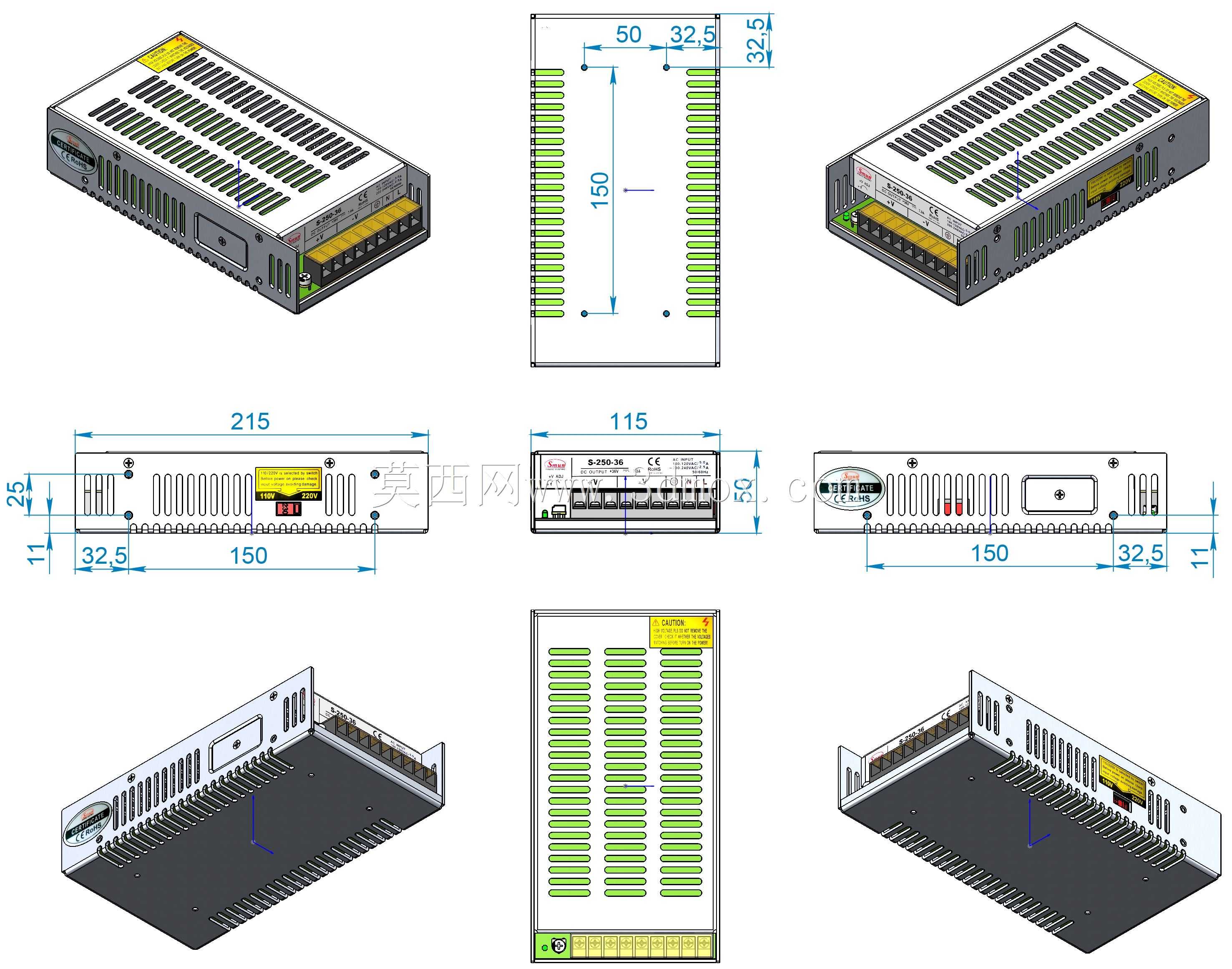

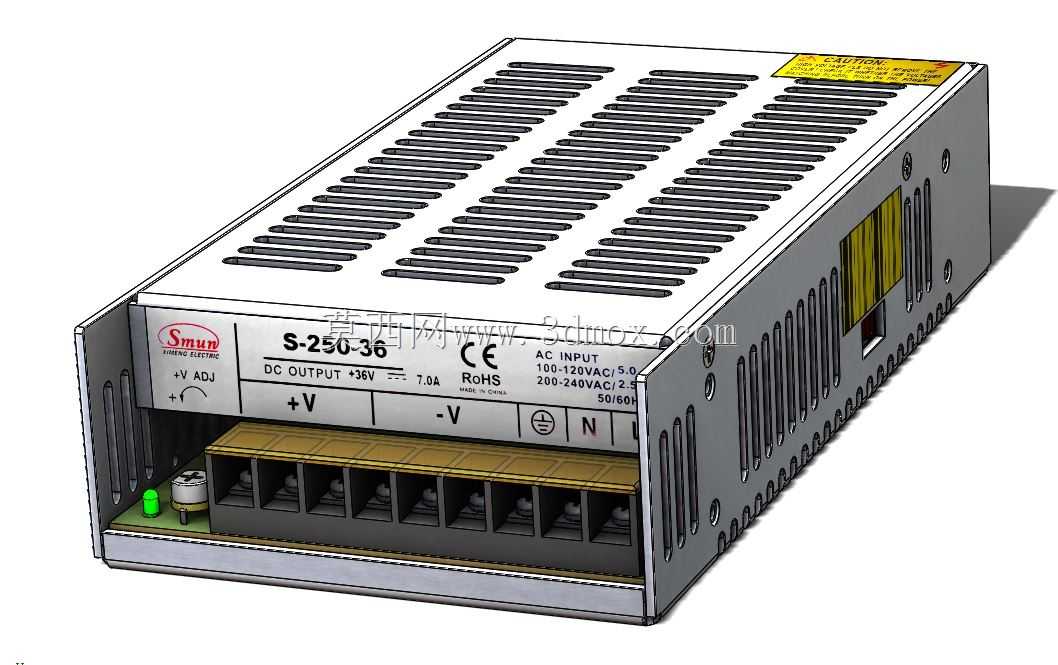

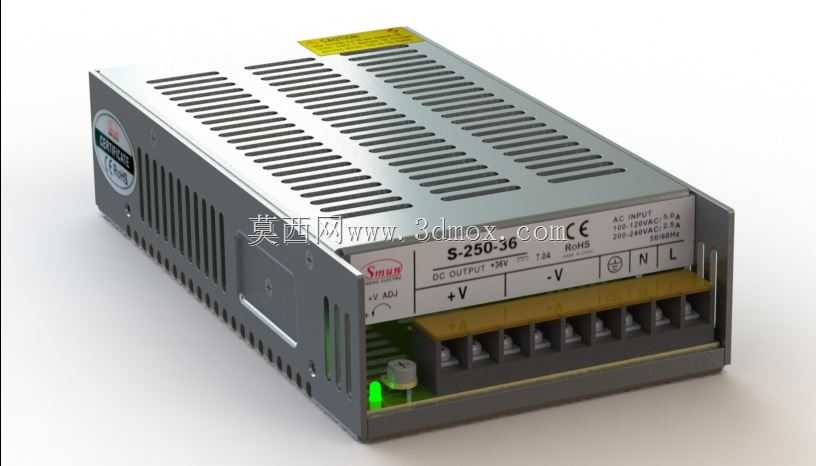

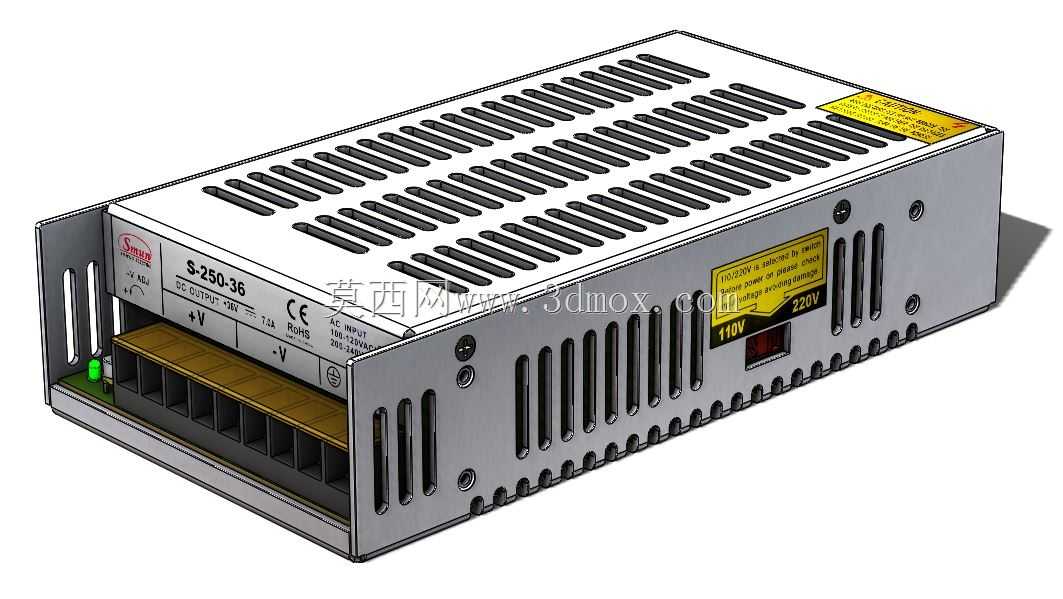

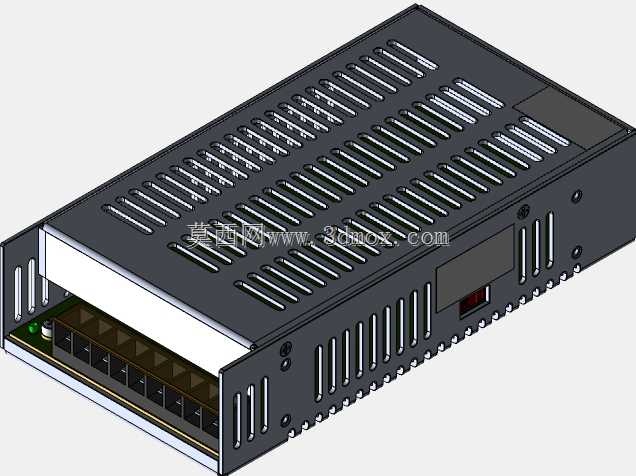

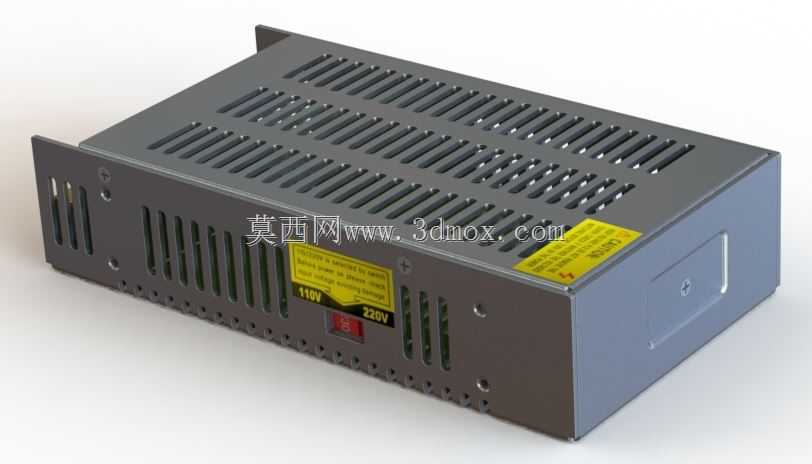

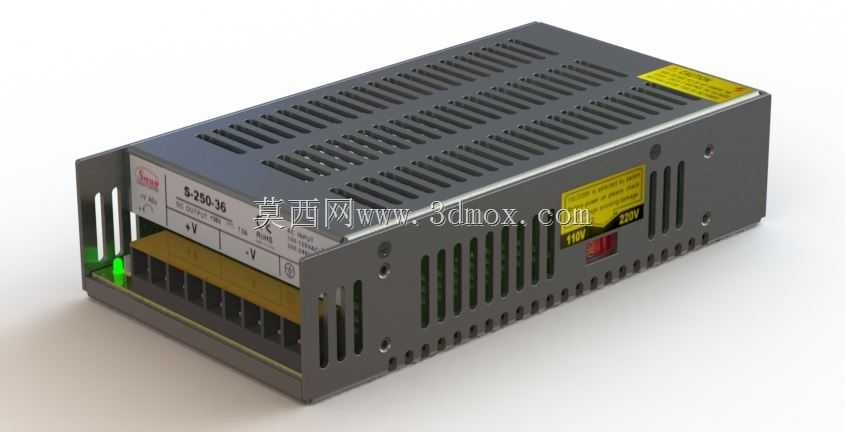

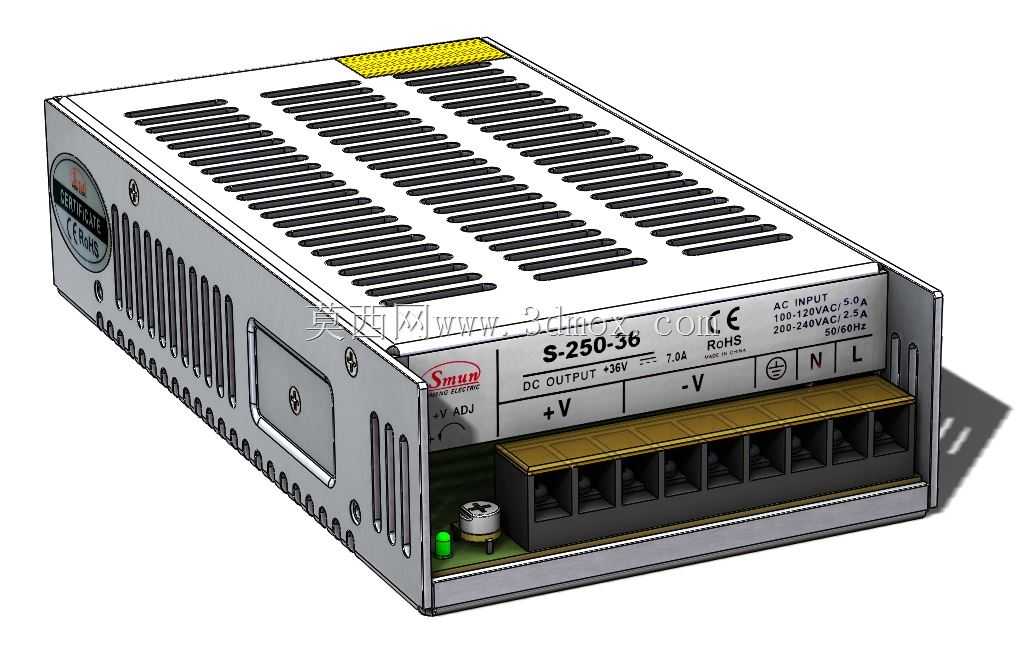

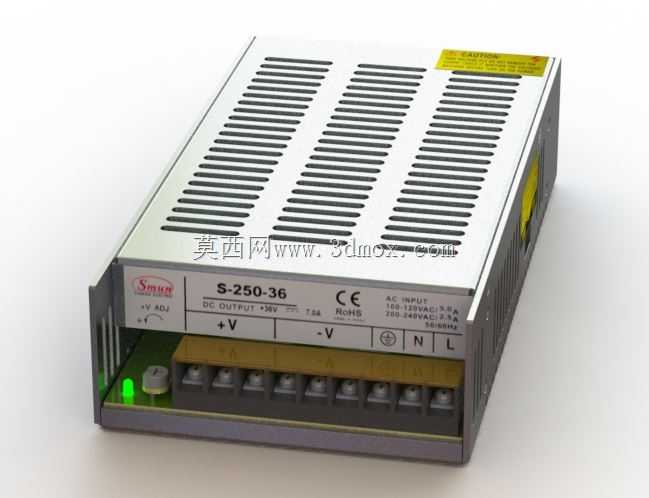

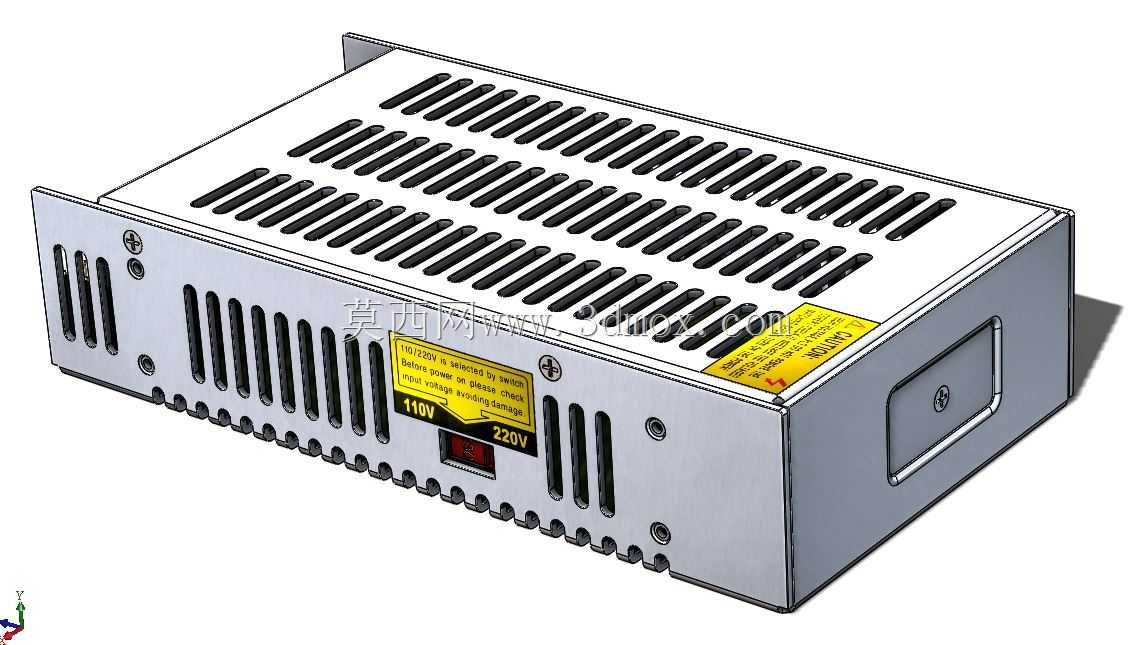

这款开关电源是工业电气系统中常用的直流供电转换部件，主要应用在工业自动化控制柜、小型机电设备供电、LED工业照明驱动、工控传感模块供电、小型伺服驱动辅助供电等场景，能够将输入端的通用交流市电转换为稳定的低压直流输出，为后端各类低压用电部件提供持续可靠的电力供给，是低压电气控制系统里不可或缺的电能转换核心部件。从功能特性来看，该款电源覆盖多档直流输出规格，可适配12V、24V、36V、48V等常见工业低压用电需求，额定输出功率250W，能够满足多数中小型工控负载的供电容量要求；外壳采用金属封闭结构，顶面设计多组平行通风格栅，可在设备持续工作时形成自然对流散热通道，及时带走内部功率器件工作产生的热量，避免高温堆积导致元件性能衰减，延长设备连续运行寿命；前端面板设置清晰的输出电压标识、接线端子分区，交流输入端与直流输出端做明确的标识区分，搭配工作状态指示灯，运维人员可直观判断设备通电运行状态，接线操作时可快速区分端口，减少错接风险。在设计思路上，整体采用长方体卧式布局，外壳选用冷轧钢板弯折成型，兼顾结构强度与电磁屏蔽性能，既可以保护内部的电路板、功率变压器、整流元件等核心部件免受外力磕碰损坏，也能屏蔽内部功率器件工作产生的电磁干扰，避免对周边精密传感、通讯部件造成信号影响；内部元件排布遵循强电与弱电分区、发热元件与热敏元件分离的原则，将发热量大的功率器件靠近外壳通风区域布置，提升散热效率，控制类元件布置在通风路径下游，减少高温对控制回路稳定性的影响。外形尺寸方面，该电源长宽高规格为215mm×115mm×50mm，属于标准的小功率工业开关电源安装尺寸，安装边界适配常规电气柜内的导轨或螺丝固定位，设备侧面预留标准安装固定孔位，可直接固定在电气安装板上，接线端全部前置的布局也方便柜内布线操作，预留的接线操作空间能够适配不同线径的动力线缆接入，无需额外调整安装空间即可适配多数标准工控柜体的安装需求，在紧凑的柜体空间内也能顺利完成安装与后期维护操作。
