10kV配电系统用氧化物避雷器结构设计

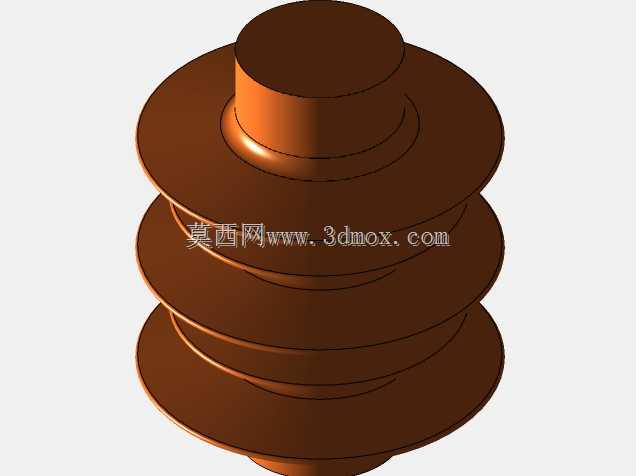

这款10kV电压等级的氧化物避雷器，是配电网架空线路、户外配电台区、箱式变电站进线侧的核心过电压防护器件，主要用于限制雷电过电压与系统操作过电压对后端变压器、开关设备、计量装置的冲击，避免绝缘击穿造成的设备损毁与供电中断。从实际应用场景来看，这类避雷器多安装在户外杆塔、台架变横担、环网柜进线端，长期暴露在日晒雨淋、温差变化的户外环境中，因此结构设计首先要兼顾外绝缘性能与耐候性。模型呈现的是避雷器的核心绝缘外套结构，采用三层伞裙式的外形设计，这种大、小伞裙错落的结构，一方面可以在雨天拉长表面爬电距离，避免雨水连续附着形成导电通路引发闪络，另一方面伞裙的倾斜角度可以引导雨水快速滴落，减少表面积污，降低污闪风险，适配南方多雨、多粉尘的户外运行环境。产品的功能核心是内部封装的氧化锌电阻片，外部的环氧或瓷质绝缘外套不仅起到密封防潮、保护电阻片的作用，还要承担机械支撑与外绝缘的功能，顶部的圆柱凸台是高压接线端的安装位，用于连接架空进线的接线端子，底部的平面结构是低压侧安装法兰的贴合面，通过螺栓可以直接固定在横担或设备安装座上，安装边界预留了标准的螺栓孔位间距，适配10kV配电系统通用的安装金具，无需额外定制转接件。设计过程中，首先根据10kV系统的额定电压、雷电冲击耐受电压要求确定电阻片的堆叠高度，再反推外绝缘套的轴向尺寸，伞裙的外径、伞间距经过电场仿真优化，确保表面电场分布均匀，不会出现局部场强过高引发的电晕放电，同时整体结构的重心落在底部安装面中心，降低风载荷下的晃动风险，提升户外长期运行的结构稳定性。外套的棕色外观是典型的瓷质绝缘件釉面颜色，也有同结构的环氧材质版本，重量更轻，适合安装在承重有限的杆塔横担上，两种材质的结构安装尺寸完全通用，便于现场替换维护。
