直插式单位七段数码显示器件结构

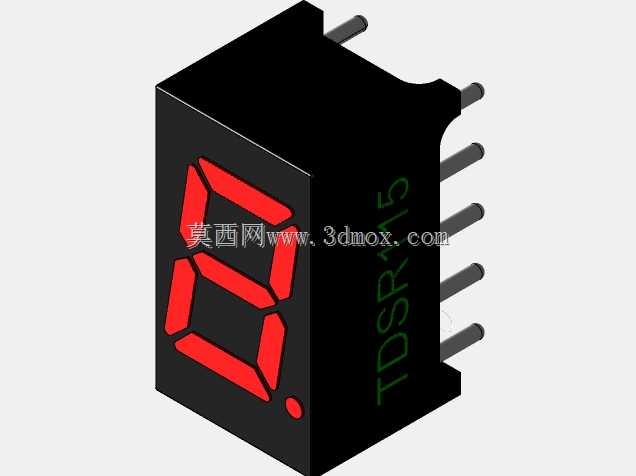

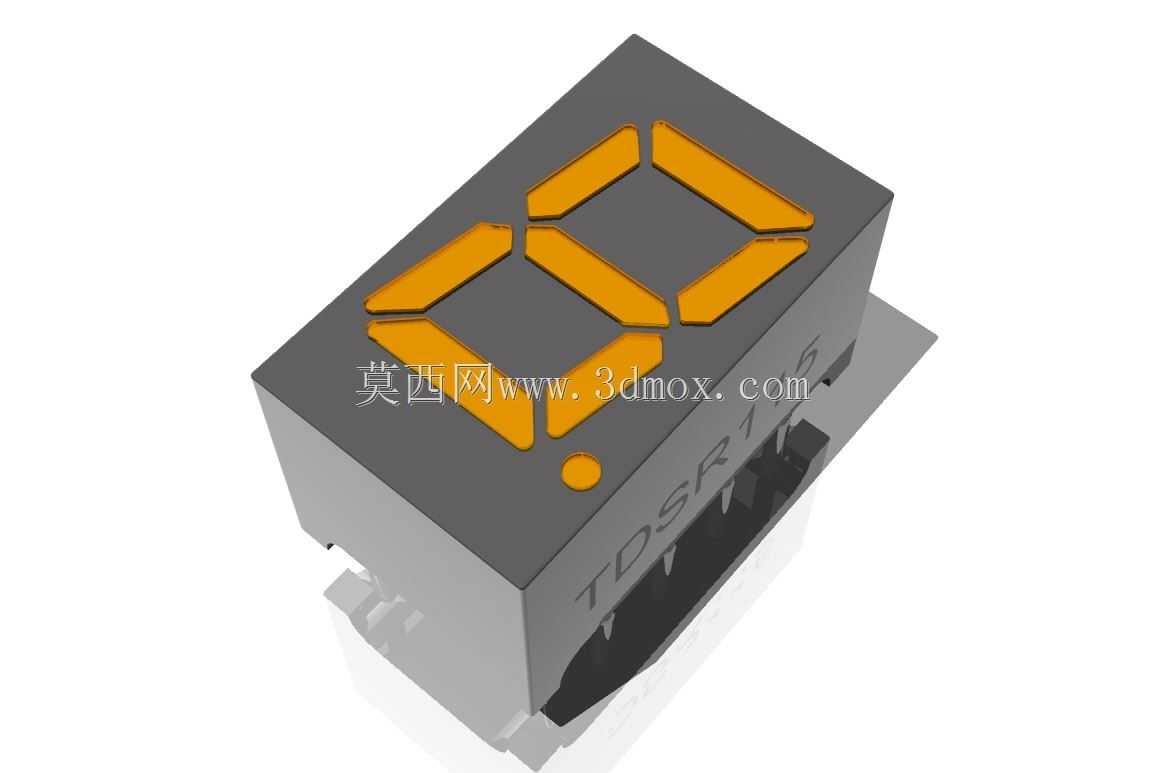

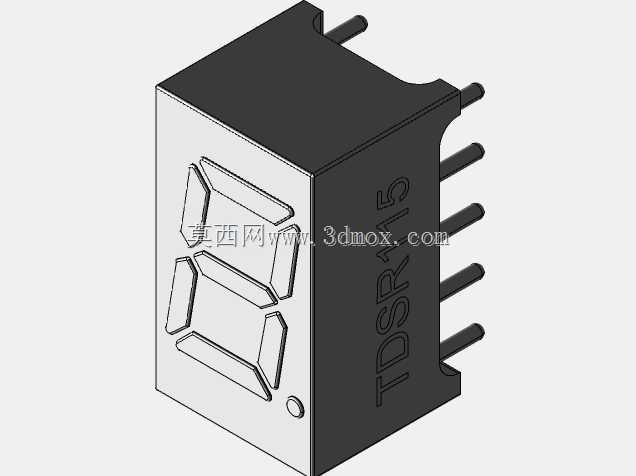

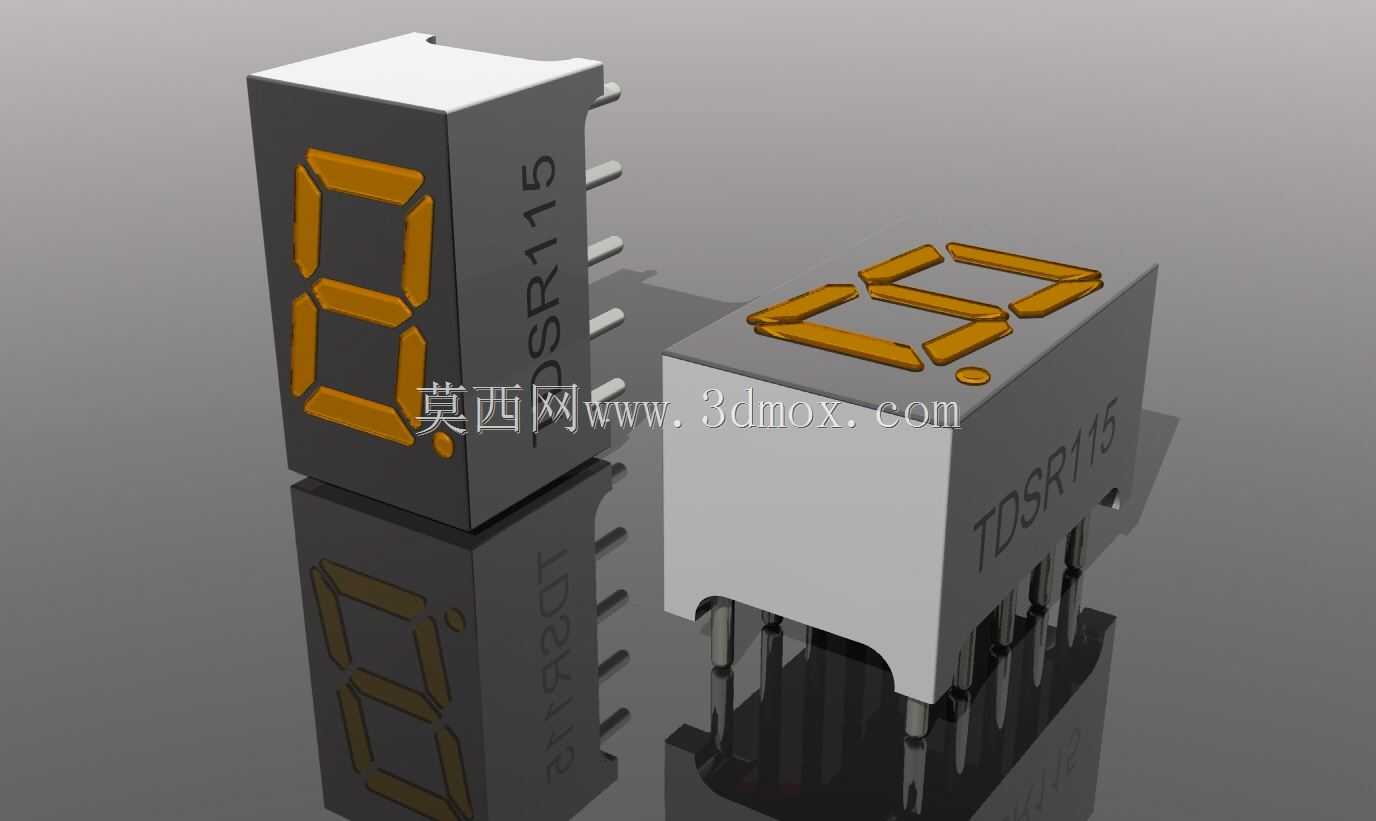

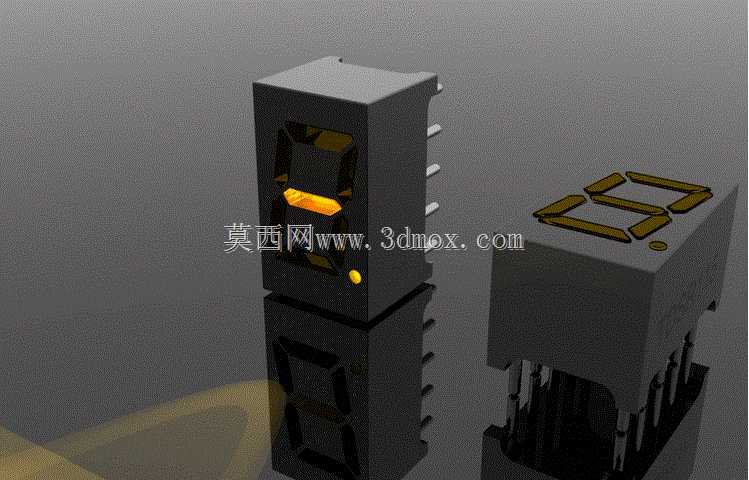

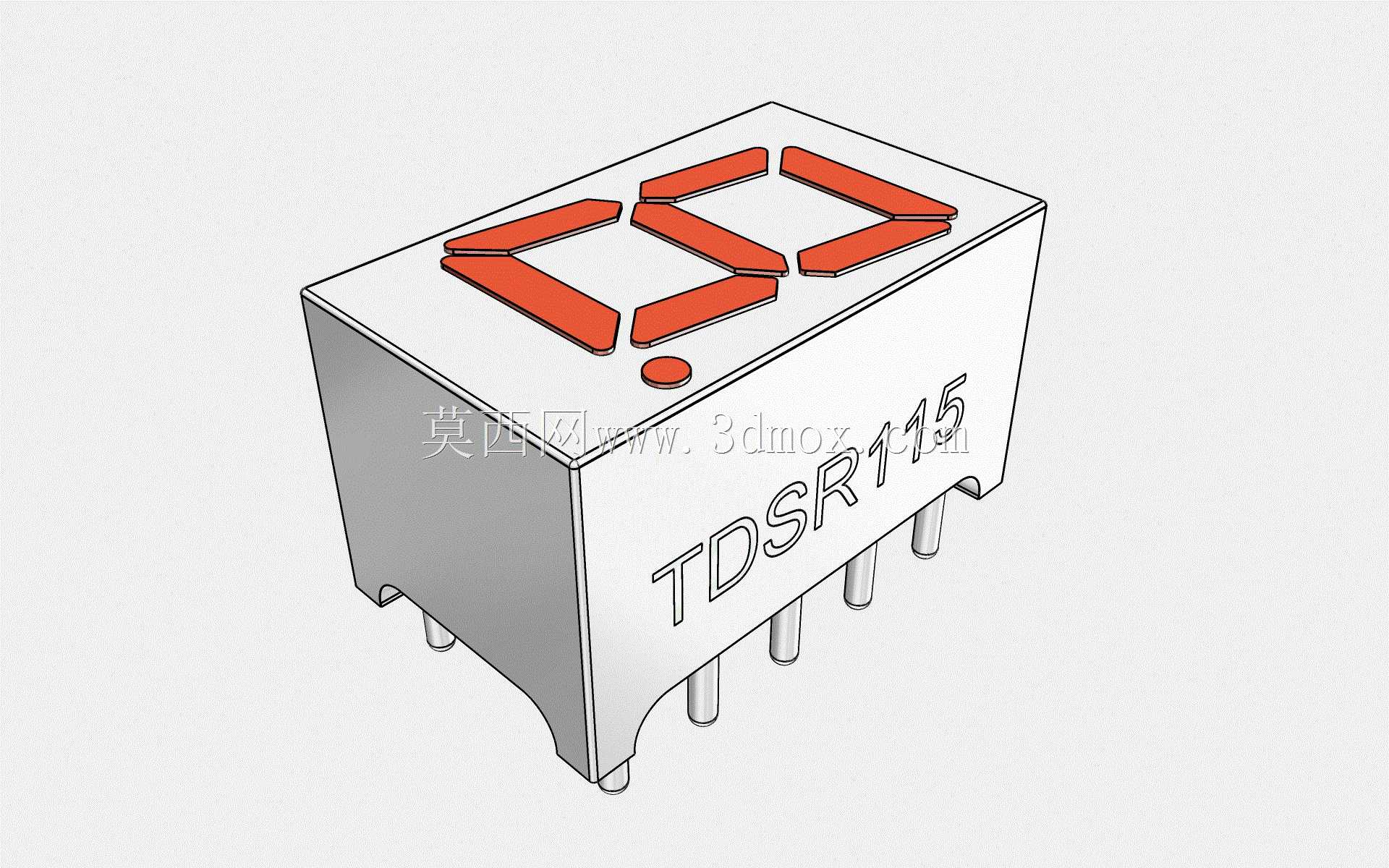

七段LED显示器件是电子电路领域应用极为广泛的基础数字显示元件，常被用于各类需要直观输出数字信息的终端设备中，小到家用电磁炉、微波炉的操作面板数字显示，大到工业控制柜的参数读数面板、充电桩的计费数值展示、仪器仪表的测量值输出模块，都能见到这类显示器件的身影，它通过七个独立可控的条状发光段搭配右下角的点状发光单元，能够组合呈现0-9的全部阿拉伯数字，部分驱动逻辑下还可实现简单英文字符的显示，是低成本数字可视化方案的核心元件。这款直插式七段LED显示结构采用黑色阻燃塑壳作为主体封装框架，外壳做了遮光处理，能够避免相邻发光段之间的光线串扰，提升显示内容的对比度，让数字在各类光照环境下都能清晰辨识。发光段区域采用半透明茶色滤光结构，未点亮时呈现均匀的深色外观，点亮后能够透出均匀柔和的光线，不会出现局部亮斑或者明暗不均的问题。引脚部分采用标准直插式排布设计，引脚间距符合通用PCB板的安装孔位规范，能够直接适配常规万用板、量产PCB板的焊接需求，不需要额外定制转接结构。设计过程中充分考虑了量产装配的适配性，外壳的定位凸点与限位结构能够在波峰焊过程中保证元件不会出现偏移，引脚的长度预留了常规板厚的焊接余量，既不会因为引脚过短导致焊接不牢，也不会因为引脚过长增加后续剪脚的工序成本。安装边界上，器件整体为规整的长方体结构，侧面没有突出的异形结构，多颗并排使用时可以紧贴排布，能够最大化利用面板的安装空间，外壳的顶面与显示面齐平，装配时可以和面板的透光窗口紧密贴合，避免外部灰尘进入设备内部，同时也能减少环境光线对显示效果的干扰。器件的内部发光单元采用分层排布设计，每一段发光条的位置都经过校准，保证点亮后组成的数字字形标准规整，不会出现段与段之间错位导致的数字辨识度下降问题，点状显示单元位于右下角，既可以作为小数点使用，也可以在多颗级联时作为状态指示点使用，拓展了器件的应用场景。
