4.3英寸电容触控TFTLCD显示模块设计

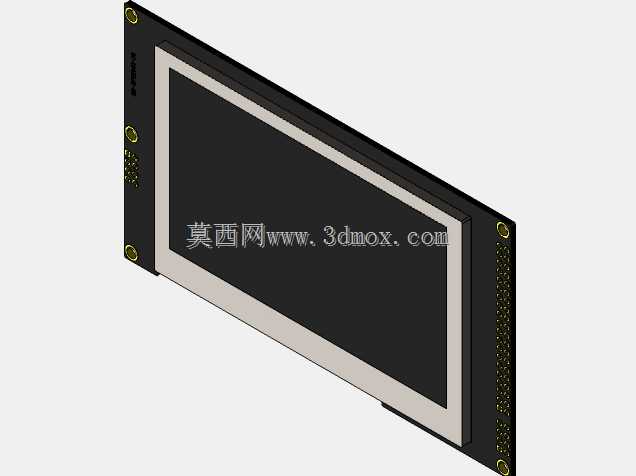

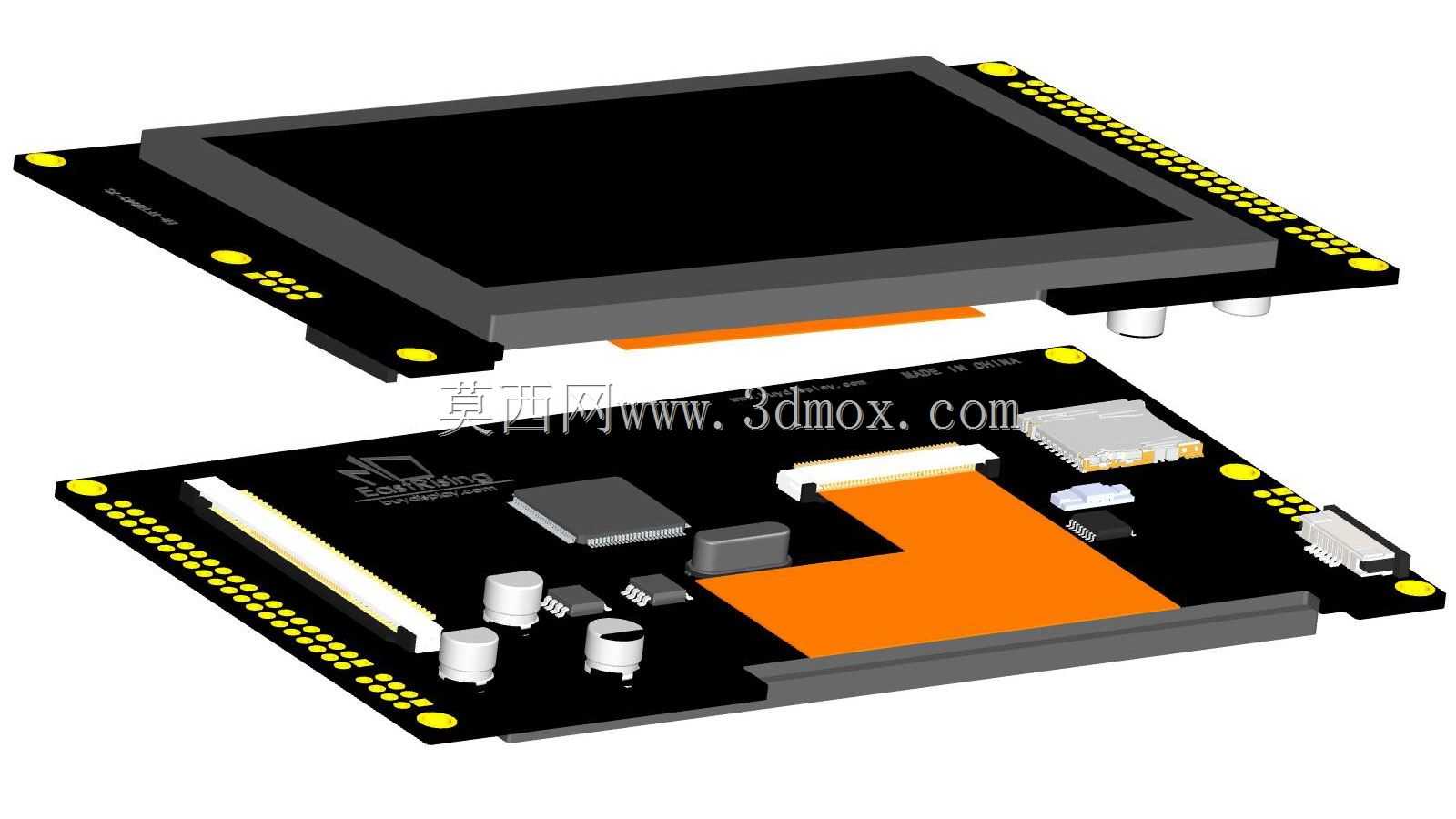

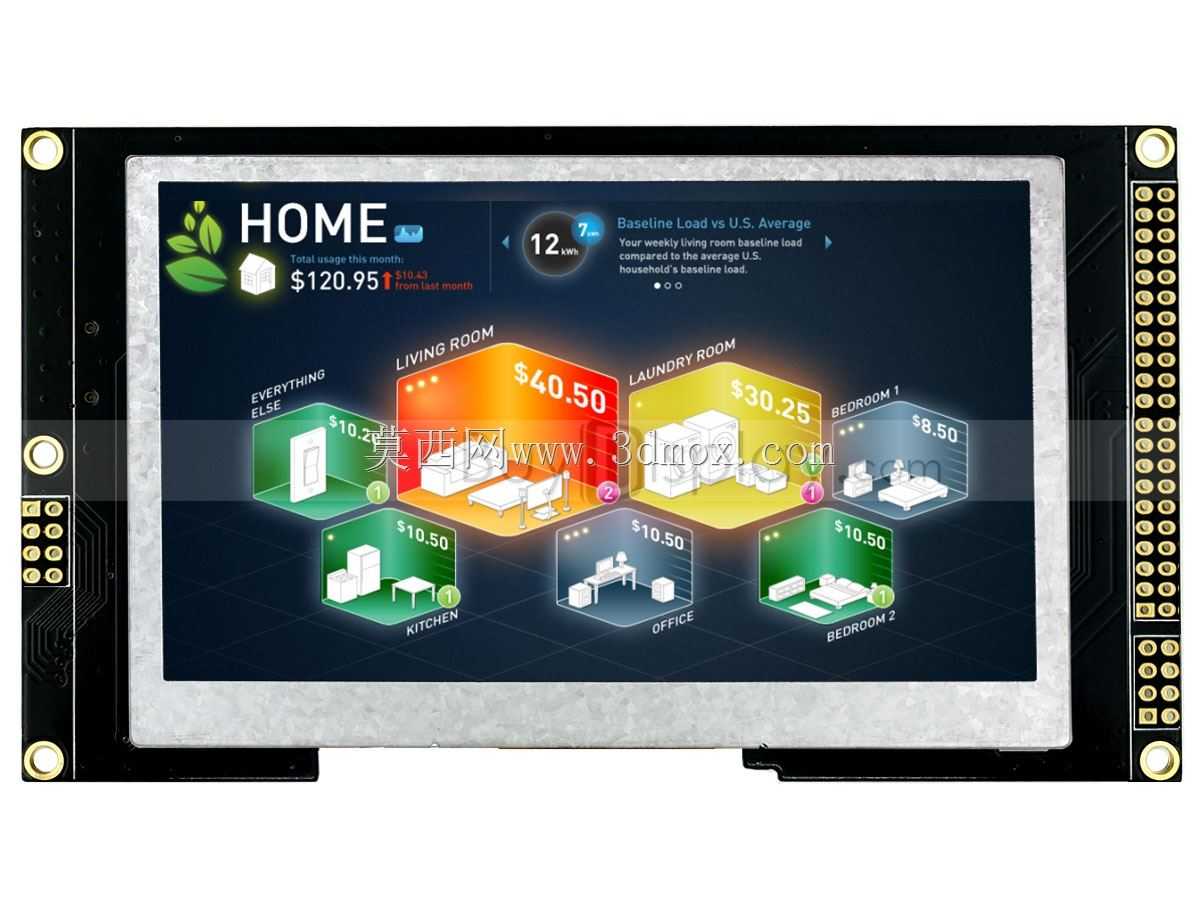

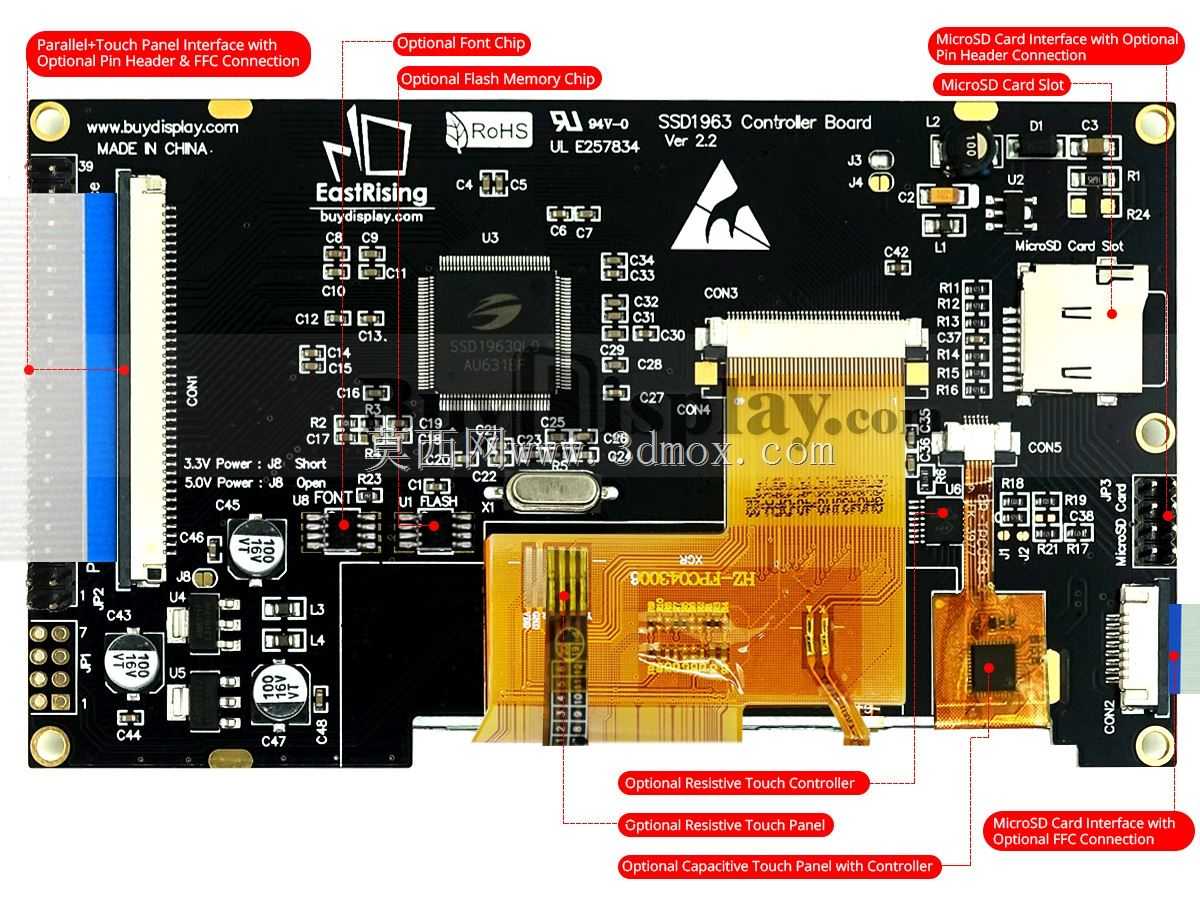

这款4.3英寸触控显示模块，是嵌入式开发、工业人机交互场景中常用的外设组件，常被应用在小型工控终端、便携式检测设备、教学实验装置、消费类电子样机的开发环节中，作为人机信息交互的核心载体，承担设备运行参数展示、操作指令输入、状态反馈提示的核心作用，能够帮助开发者快速搭建具备可视化交互能力的设备原型，缩短产品前期开发的验证周期。模块搭载分辨率为800x480的TFTLCD显示面板，配合SSD1963显示控制芯片，可实现流畅的画面刷新与色彩显示，能够清晰展示文字、图形、简易动画等各类界面元素，满足多数中小尺寸交互界面的显示需求；集成的电容式触摸面板，支持多点触控操作，相比传统电阻屏拥有更顺滑的操作手感与更高的透光率，可适配点击、滑动等常用触控操作逻辑，匹配当下主流的交互使用习惯。在接口配置上，模块预留并行接口用于和主控单元进行高速数据传输，保障显示数据的稳定传输不卡顿，同时板载microSD卡插槽，可直接存储字库、界面素材等资源文件，无需额外占用主控单元的存储资源，降低主控端的资源开销与开发难度。从设计思路来看，该模块采用核心板叠层设计思路，将显示面板、触控层、控制电路、外围接口整合为一体化组件，板载必要的电源管理、信号滤波元件，用户在使用时仅需按照引脚定义完成接线与驱动移植，即可快速点亮屏幕实现触控功能，无需单独设计显示驱动电路，大幅降低中小尺寸触控显示方案的开发门槛。在外形与安装边界上，模块整体采用矩形板卡设计，显示区域占据板卡正面绝大多数面积，板卡边缘预留整齐的排针焊盘与固定孔位，排针引脚采用等间距排布，既可以通过排针直接插接到对应开发底板上，也可以通过排线进行延长连接，适配不同结构的安装空间；固定孔位分布在板卡四角位置，孔径匹配常用的铜柱固定规格，可直接通过铜柱将模块固定在设备外壳内部的安装柱上，安装公差适配常规嵌入式设备的结构设计要求，板卡背面的元件排布做了高度控制，最高元件高度控制在较低范围内，避免安装时与外壳或其他板卡产生干涉，能够适配厚度有限的紧凑型设备内部安装空间。模块的电路设计做了充分的抗干扰处理，电源回路预留滤波电容位置，信号走线做等长处理，保障工业场景下复杂电磁环境中的显示与触控稳定性，可在多数常规工业温湿度环境下稳定运行，适配各类对可靠性有一定要求的嵌入式应用场景。
