高精度多功能三角测量直尺三维数模

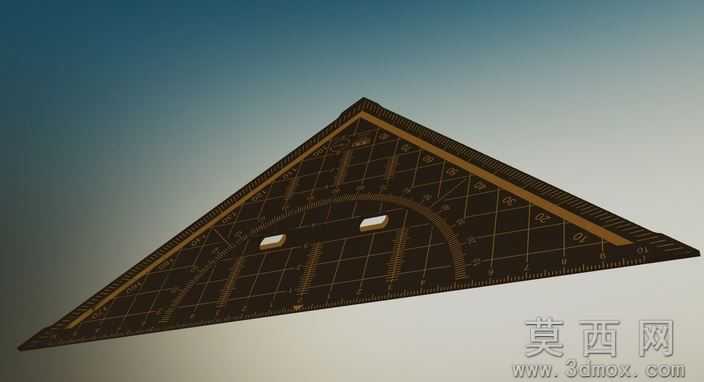

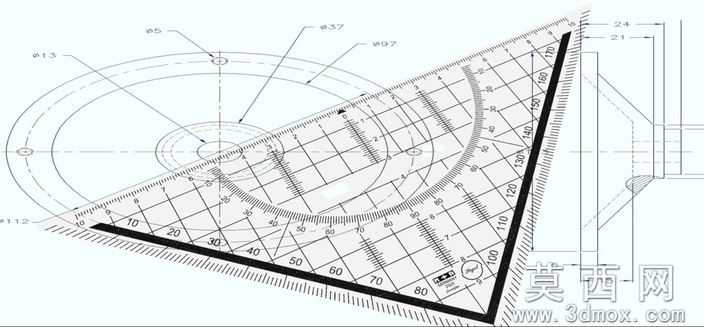

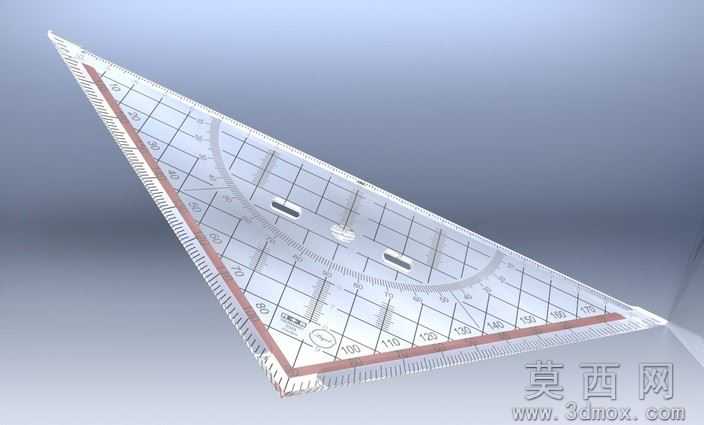

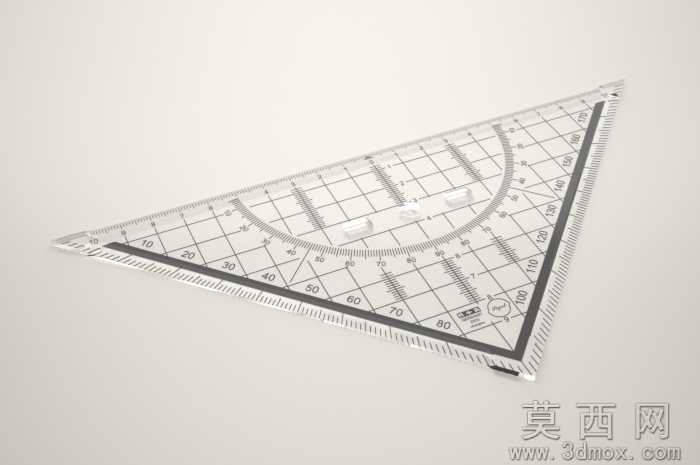

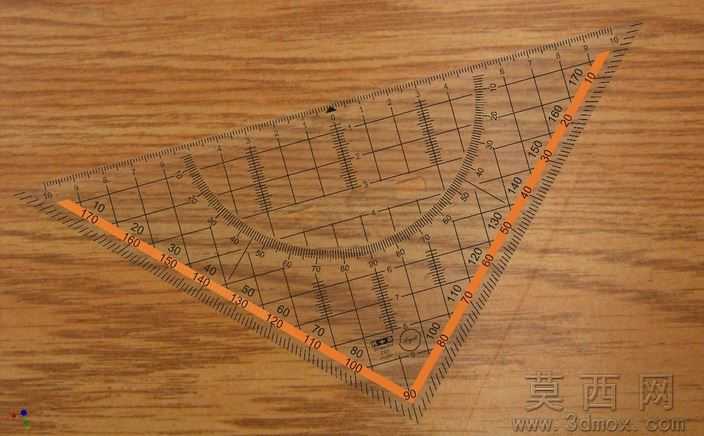

本三角直尺三维模型采用参数化建模思路完成全流程设计，建模初期首先确定等腰直角三角尺的基础轮廓参数，以90度直角顶点为基准，分别延伸出两条长度匹配的直角边与对应斜边，精准还原实物三角尺的外形比例，随后依次绘制尺身的刻度凹槽、中部量角器弧形镂空、边缘防滑倒角等细节结构，每一处刻度线的间距、量角器的角度刻度都严格按照实物测量标准排布，确保模型尺寸精度符合实际量具的规范要求。参数设计层面，模型完整还原了三角尺的双刻度体系，既包含沿尺身边缘排布的公制长度刻度，也包含中部弧形区域的0-180度角度刻度，刻度线的长度、粗细、数值标注位置都经过精准校准，同时预留了尺身厚度、边缘圆角的可编辑参数，方便使用者根据不同生产加工需求调整尺寸规格。渲染材质方面，模型针对透明工程塑料尺身做了专门的材质调试，还原了亚克力或PS塑料的半透明透光质感，刻度线采用深色印刷材质模拟，搭配木纹桌面场景完成渲染，真实还原日常使用中三角尺放置在工作台面的视觉效果，清晰展现尺身的刻度细节与结构特征。结构原理上，该三角直尺整合了直线测量、角度测量、辅助绘图划线三大核心功能，直角边可完成垂直、水平方向的长度测量与直线绘制，斜边可配合其他工具完成平行线绘制，中部的弧形量角器区域可直接完成0-180度范围内的角度测量，尺身的镂空设计既减轻了整体重量，也方便拿取与收纳，边缘的倒角处理避免使用过程中划伤手部，完全符合日常文具量具的使用逻辑。软件兼容层面，模型提供Autodesk Inventor2011原生格式，同时导出通用的STEP、IGES中间格式，可直接在SolidWorks、Pro/E、UG等主流三维CAD软件中打开编辑，无需额外的格式转换操作，同时附带效果图与Showcase展示文件，方便不同软件环境的使用者调用查看。研发教学应用层面，该模型既可以作为文具产品设计研发的参考原型，帮助设计人员验证三角尺的结构合理性、刻度排布可读性，也可作为中小学数学几何教学、工程制图入门教学的三维演示素材，帮助学习者直观理解三角尺的结构与测量原理，同时也可作为三维建模入门的练习案例，帮助初学者掌握参数化草图绘制、拉伸切除、阵列等基础建模命令的使用方法。
