FaroArm三坐标测量机移动支架设计

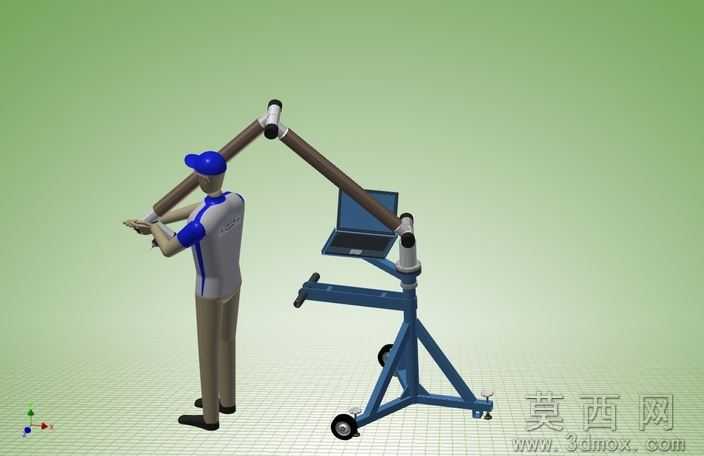

本模型为FaroArm三坐标测量机配套移动支架的完整三维设计成果，建模阶段遵循自底向上的装配设计逻辑，首先完成脚轮、三角支撑底架、升降调节立柱、设备安装法兰、笔记本承载托盘等单个零件的特征建模，通过拉伸、旋转、扫掠等基础特征构建零件主体轮廓，再添加倒角、圆角、安装孔位、加强筋等细节特征，确保每个零件的尺寸公差与实际加工要求匹配，完成零件建模后按照实际装配约束关系完成总装，添加同轴、重合、距离等装配约束，还原支架真实的装配状态，同时预留测量臂的安装定位基准，保证装配后测量臂的活动范围不受支架结构干涉。参数设计阶段围绕三坐标测量机的使用需求展开，底架采用三角稳定结构，搭配三个带刹车的万向脚轮，既满足车间内灵活转场移动的需求，刹车锁定后可保证测量过程中支架无位移晃动；立柱设置多档高度调节结构，可适配不同身高操作人员的使用习惯，也可满足不同测量场景的高度需求；侧边设置的笔记本托盘预留走线空位，可放置测量配套的工控笔记本，方便操作人员实时查看测量数据；支架末端设置可调支撑脚，在不平整地面可通过调节支撑脚高度保证支架整体水平，避免支架倾斜影响测量精度。渲染材质阶段针对不同零件的实际材质赋予对应材质属性，金属结构件赋予哑光蓝色喷塑钢材材质，脚轮赋予黑色橡胶与镀锌金属组合材质，调节手柄赋予黑色防滑工程塑料材质，笔记本模型赋予屏幕玻璃、磨砂塑料外壳的对应材质，同时添加柔和的车间环境光效，还原支架在实际生产场景中的视觉效果，清晰展示各部件的结构形态与位置关系。结构原理上，该支架通过三角底架搭配脚轮实现移动与固定的双重功能，立柱作为核心承载部件承担测量臂与操作设备的全部重量，加强筋结构提升立柱与底架的连接强度，避免测量臂伸展过程中支架出现形变，安装法兰与FaroArm测量臂的底座尺寸完全匹配，可直接完成测量臂的快速安装，无需额外加工转接件，整体结构兼顾移动灵活性与测量稳定性，解决了传统固定式三坐标测量机无法灵活转场、难以适配车间多工位测量需求的痛点。软件兼容方面，模型提供STEP、IGES通用中间格式文件，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，同时包含Autodesk Inventor2011原生格式文件以及STL格式文件，STL文件可直接用于3D打印验证支架的结构比例，也可导入渲染软件做进一步的效果处理，不同格式的文件均经过装配校验，打开后无零件缺失、装配错位、特征报错等问题。研发教学应用层面，该模型可作为三坐标测量配套工装设计的参考案例，帮助机械设计相关专业的学生理解测量辅助工装的设计思路，掌握工装设计中稳定性、灵活性、人机工程学的平衡方法，也可供计量检测设备研发人员参考，优化现有三坐标测量支架的结构设计，还可用于车间测量工位的布局规划仿真，提前验证支架移动路径、测量范围是否满足工位需求，减少实际工位调整的成本。
