内置走线伸缩式桅杆滑轮导向结构

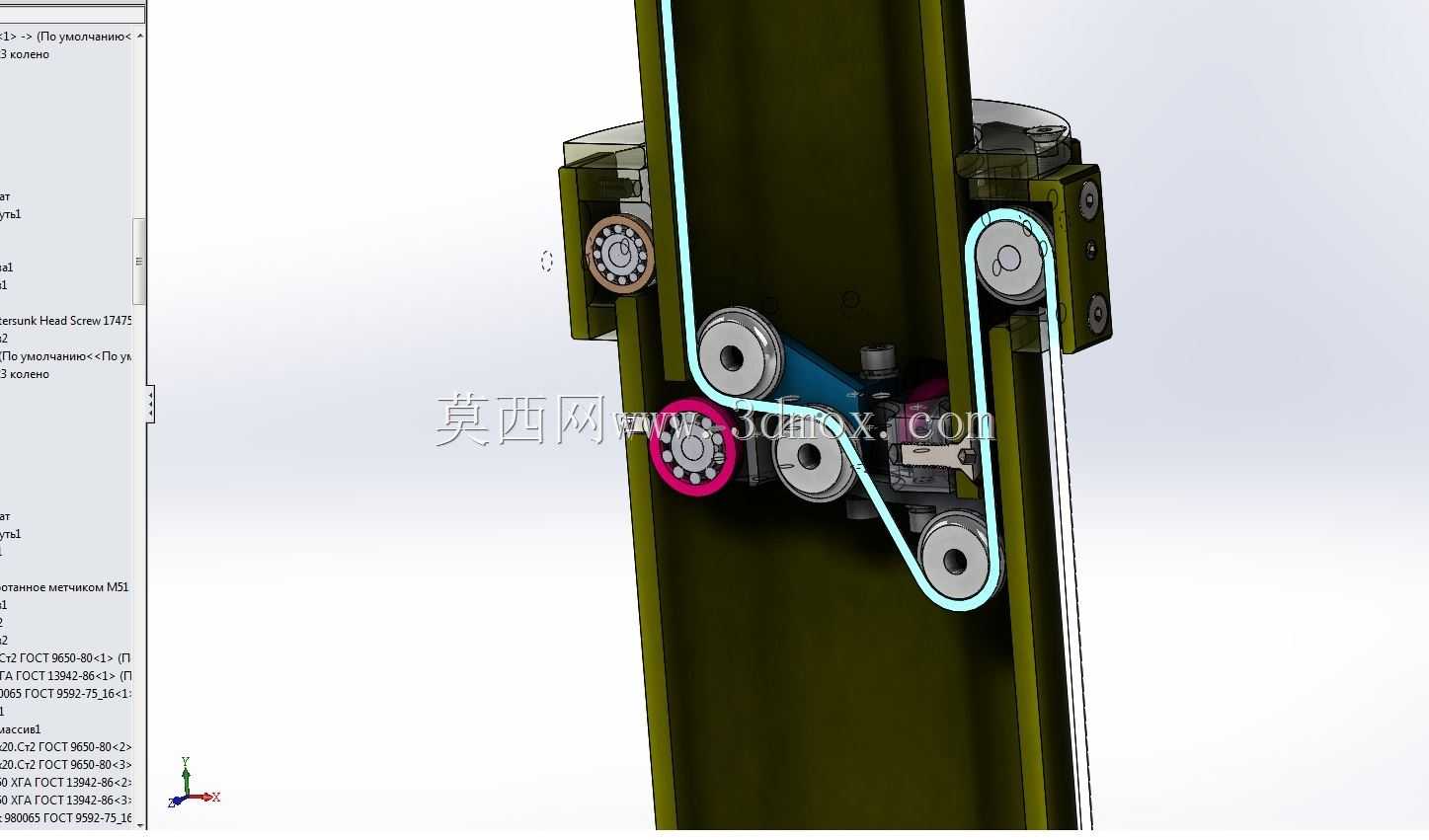

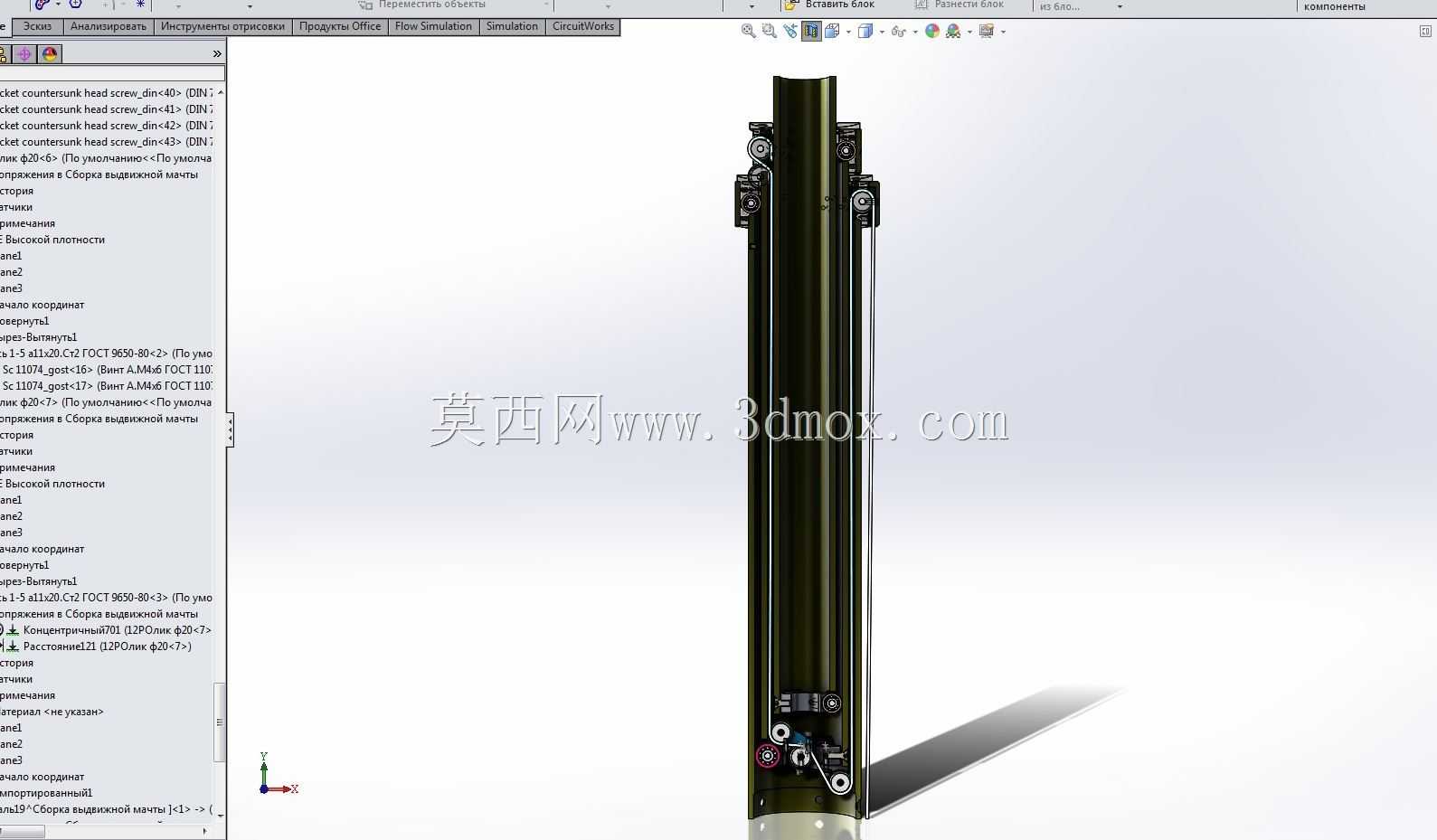

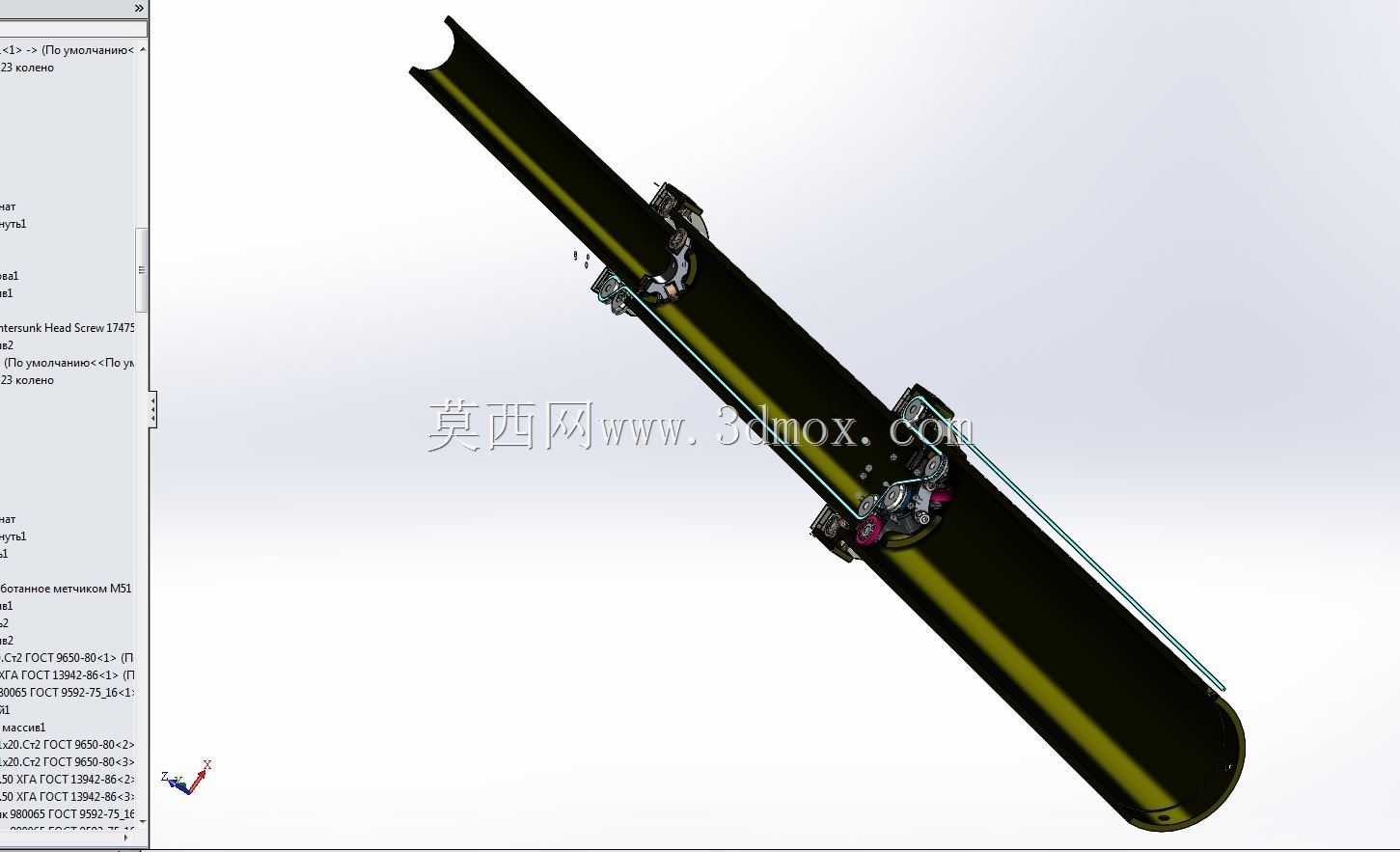

该结构为伸缩式桅杆的内置缆绳导向排布组件，主要应用于需要多节同步伸缩的高空作业升降桅杆、移动式通讯举升设备、轻型吊装伸缩臂以及户外便携升降支架场景中，核心作用是在桅杆逐节伸缩的过程中，将牵引缆绳完全收纳在桅杆型材的内部空腔中，避免缆绳外露带来的剐蹭、卡滞、积尘锈蚀以及外力损伤问题，大幅提升伸缩桅杆在户外复杂工况下的运行可靠性与使用寿命。整套结构依托标准槽型型钢桅杆作为安装基体，所有导向轮组、限位组件均贴合型钢内壁安装，无需额外在桅杆外侧加装突出的走线支架，能够最大化压缩桅杆收缩后的整体外形尺寸，同时避免突出部件在设备转运、伸缩过程中与周边障碍物发生碰撞干涉。设计过程中重点考量了多节桅杆伸缩时的缆绳走线路径，通过多组不同直径的导向滑轮对缆绳进行逐段换向引导，让缆绳在桅杆内部的弯折角度始终处于缆绳允许的最小弯曲半径以上，避免缆绳因过小弯折产生内部应力集中、断丝等损耗问题，同时不同槽位的滑轮分别对应不同节段桅杆的牵引缆绳，各缆绳路径相互独立无交叉，从根源上避免多缆绳同步运动时出现缠绕、互相摩擦的问题。滑轮组件均采用带防尘密封的深沟球轴承作为转动支撑，转动阻力小，能够有效降低桅杆伸缩时的牵引负载，同时密封结构可以阻挡户外使用时的沙尘、雨水进入轴承内部，减少日常维护频次。安装边界上，所有轮组的固定支座均采用螺栓锁紧的方式固定在桅杆型材的预设安装孔位上，不需要对桅杆主体进行焊接加工，既保证了桅杆型材本身的结构强度，也便于后期部件磨损后的快速更换维护；整体结构在桅杆内部的占用空间经过紧凑化排布，预留出足够的缆绳活动余量，不会在桅杆伸缩到极限位置时出现缆绳挤压、卡滞的情况，同时在缆绳的进出位置设置有耐磨导向套，避免缆绳与桅杆型材的锐边直接接触产生磨损。该结构能够适配不同截面规格的槽型桅杆，可根据桅杆的额定负载、伸缩节数调整滑轮的数量与排布位置，满足从轻型便携升降杆到中型工业伸缩臂的不同使用需求，相较于传统外露走线的桅杆结构，内置走线的设计不仅让设备整体外观更加简洁规整，也能在低温、扬尘、降雨等恶劣户外环境下为缆绳提供有效防护，降低设备的故障概率，延长整体的无故障运行周期。
