复古蒸汽机车锅炉总成结构设计

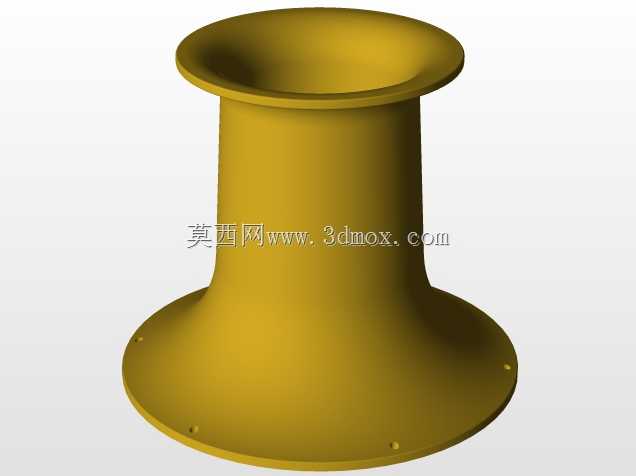

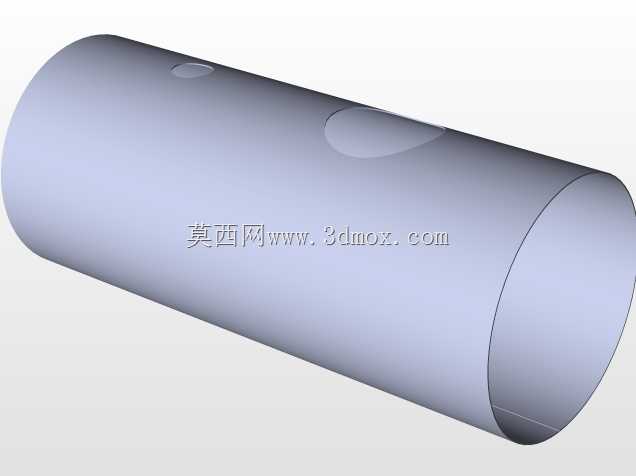

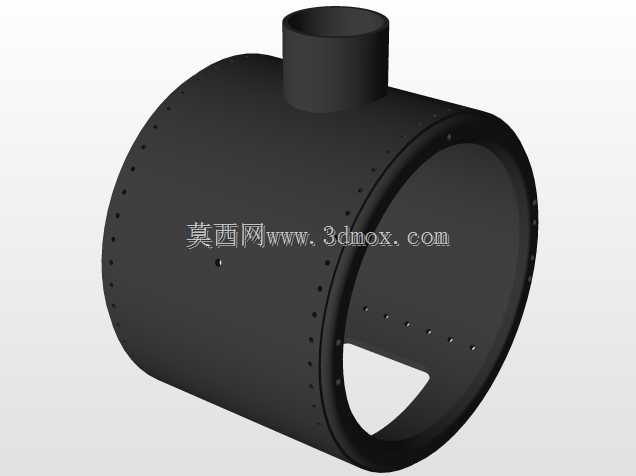

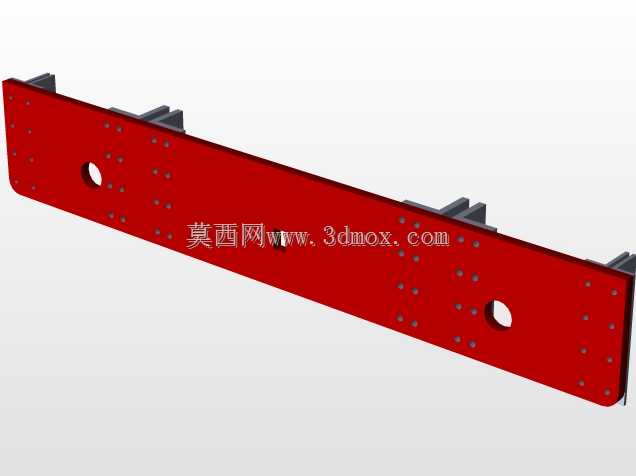

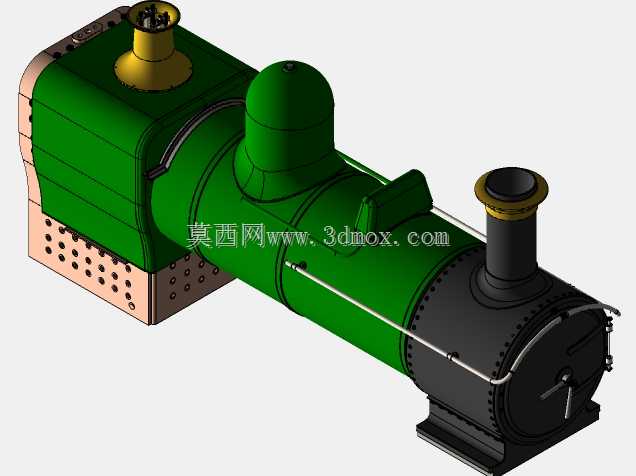

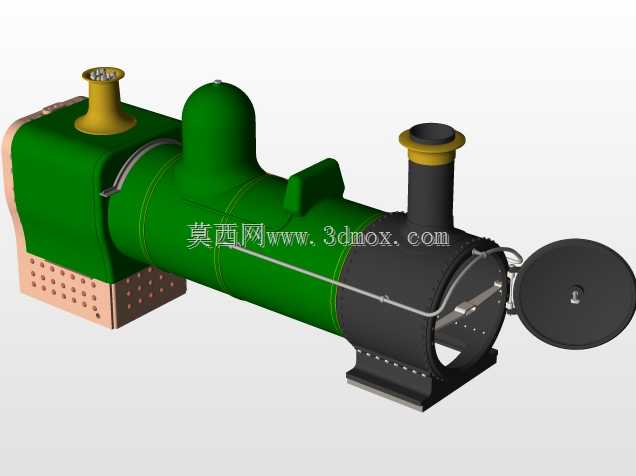

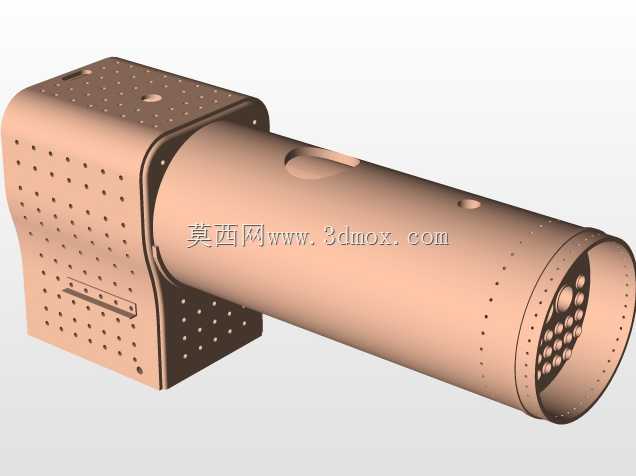

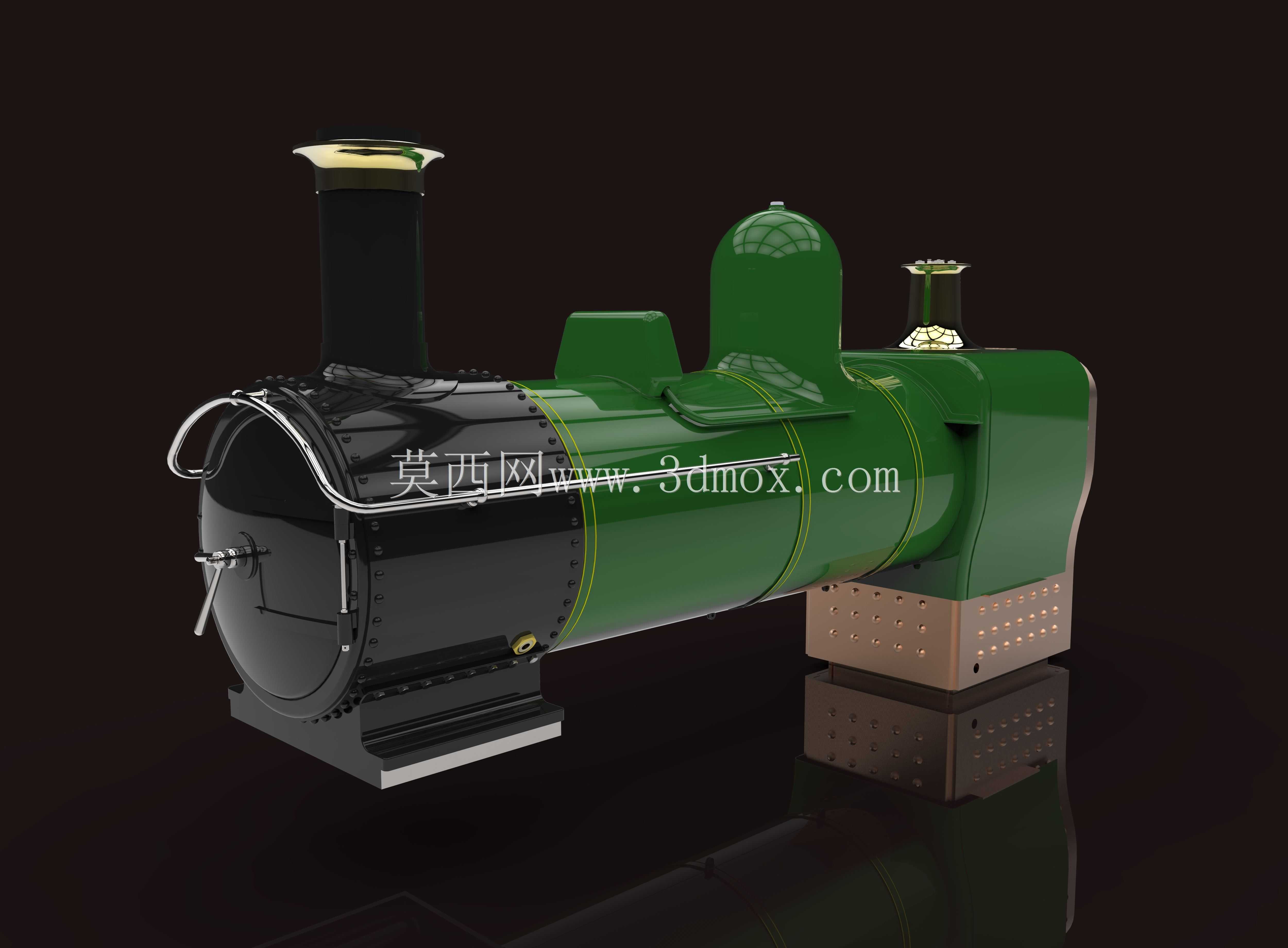

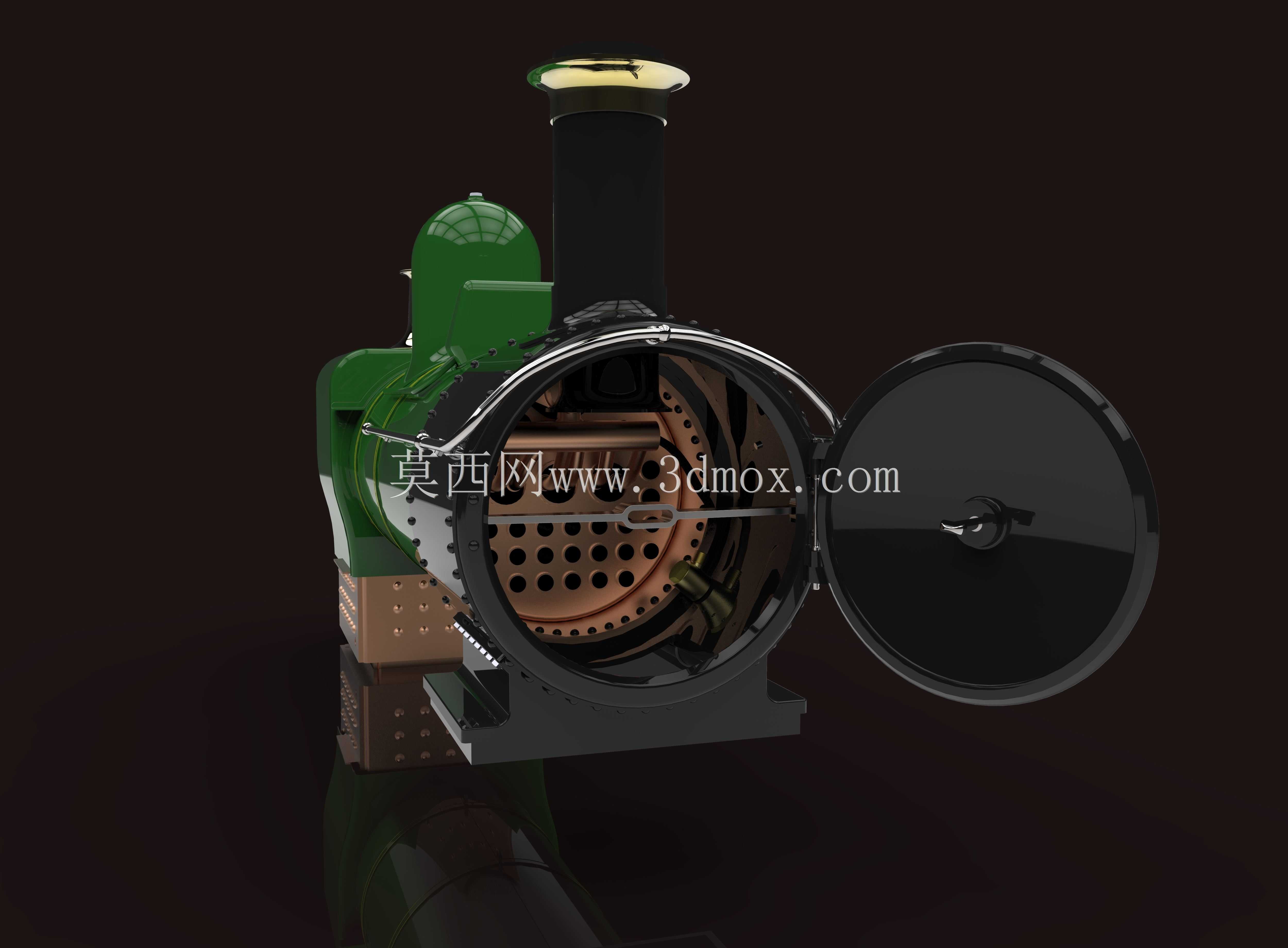

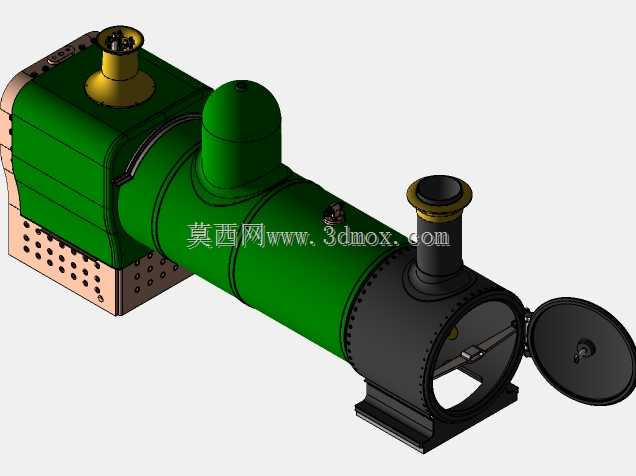

该结构为复古窄轨蒸汽机车的核心锅炉总成部件，主要适配GWR系列0-4-2轮式小型蒸汽机车的整车装配需求，这类小型蒸汽机车当前主要应用于文旅观光窄轨铁路、复古机车收藏复刻、工业遗产主题展陈、青少年轨道交通科普教具等场景，区别于干线重载蒸汽机车，该类小型机车对部件集成度、装配适配性、外观还原度有较高要求，能够在有限的车体框架内完成蒸汽动力核心的功能承载。从实际用途来看，该锅炉总成是蒸汽机车的动力发生核心，承担燃料燃烧换热、饱和蒸汽生成、蒸汽压力存储的核心功能，前端对接机车烟箱与排烟结构，上部集成汽包、安全阀、注水口等附属功能结构，下部对接机车车架的安装基座，后端连通汽缸蒸汽输送管路，是整台机车动力输出的核心载体。从功能特性来看，该结构还原了经典GWR小型蒸汽机车的锅炉布局，采用外置烟箱、内置火管的经典结构设计，外部包覆经典墨绿色机车涂装外壳，搭配铜色下部安装基座与黑色前端烟箱结构，在保证结构强度的同时高度还原复古机车的外观特征；结构上预留了烟筒安装位、汽笛安装位、安全阀安装位、管路接出位，所有接口位置均匹配对应机车车架的安装点位，不需要额外改制即可完成与对应机车项目框架的对接装配。从设计思路来看，该结构采用模块化设计逻辑，将锅炉本体、烟箱、外包覆层、安装基座拆分为独立可拆分的结构单元，既方便后续对锅炉内部换热结构、火管排布进行优化调整，也能降低复刻加工阶段的零件加工难度，适配小批量定制加工的生产需求；设计过程中充分考虑了复古机车的外观还原需求，对外包覆层的铆钉排布、装饰线条、金属饰件的位置都做了等比例还原，兼顾结构功能性与外观复刻精度。从外形尺寸与安装边界来看，该总成整体采用卧式圆柱布局，整体长度适配小型窄轨机车的车体轴距范围，最大外径匹配机车车体的宽度限制，下部安装基座的固定孔位完全对应W.R 1400型0-4-2机车框架的安装点位，安装后上部突出结构不会超出机车车体的限界要求，前端烟箱位置预留的操纵杆件安装位能够匹配机车前端的走行操纵结构，不会出现安装干涉问题，整体装配后能够完美嵌入对应机车的车体轮廓内，满足复古机车复刻、展陈模型制作、动态观光机车改装的实际使用需求。
