5.56mm步枪弹匣SolidWorks三维模型

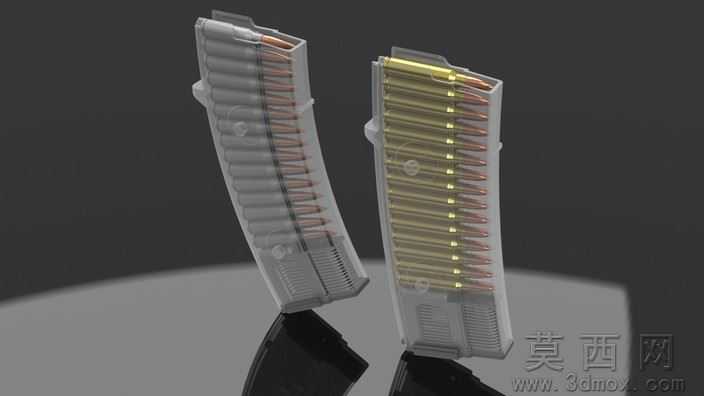

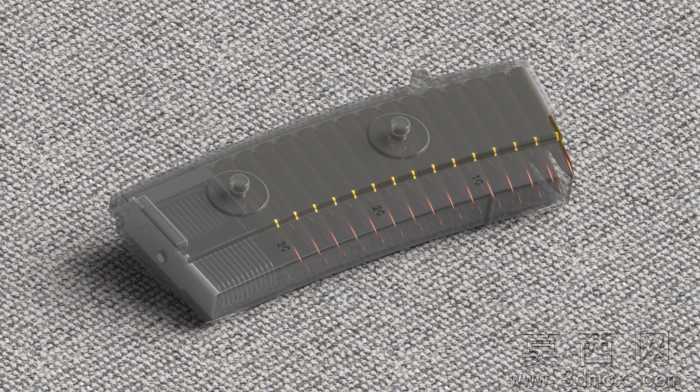

本模型为适配5.56毫米步枪弹的标准30发容量弹匣三维设计成果，建模全程在SolidWorks2011平台完成，首先通过实测同规格弹匣的外形尺寸建立基准坐标系，依次绘制弹匣壳体的弧形轮廓草图、抱弹口定位特征、托弹簧安装槽与底板卡扣结构，每一处尺寸都严格匹配实弹匣的装配公差要求，确保后续虚拟装配时各部件无干涉问题。参数设计阶段重点还原了弹匣的弧形供弹角度，针对双排双进的供弹逻辑计算托弹板的抬升行程，将抱弹口的限位尺寸、弹匣内壁的让位槽深度、底板的卡扣配合公差都做了参数化设置，可直接修改对应参数适配不同长度的同口径弹药，模型总装后共包含壳体、托弹板、托弹簧、底板、抱弹口卡扣五个独立零件，完整还原真实弹匣的全部装配关系。渲染材质环节针对不同部件做了区分设置，半透明款弹匣壳体赋予磨砂半透明PC塑料材质，调整折射度与粗糙度参数还原工程塑料的哑光质感，金属款壳体赋予军灰色阳极氧化铝材质，添加细微的磨损纹理提升真实感，内部的5.56毫米子弹分别设置黄铜弹壳、铜被甲弹头的金属材质，托弹簧赋予弹簧钢的高反光金属质感，托弹板与底板设置为黑色玻纤增强尼龙材质，最终渲染输出的效果图清晰展现弹匣内部的弹药排列状态与供弹结构。结构原理上完整复刻了AR系步枪标准弹匣的供弹逻辑，托弹簧为托弹板提供持续向上的推力，托弹板的弧形曲面贴合弹药锥度保证每一发子弹都能以正确角度对准抱弹口，抱弹口的左右限位齿控制最上方子弹的抬升高度，确保枪机推弹时能顺利将子弹从抱弹口抽出送入弹膛，弹匣壳体的弧形设计适配5.56毫米子弹的弹壳锥度，保证30发弹药排列顺畅无卡滞风险。软件兼容方面，模型除原生SolidWorks2011格式外，还导出了通用STL格式，可直接导入UG、Pro/E、CATIA等主流三维机械设计软件打开编辑，也可导入切片软件用于3D打印验证结构，所有零件均保留建模特征树，可根据设计需求直接修改特征参数调整弹匣尺寸、容量或外形细节。研发教学应用层面，该模型可作为枪械结构课程的辅助教学案例，帮助学习者理解供弹具的工作原理与结构设计逻辑，也可作为枪械相关文创产品设计、虚拟仿真场景搭建的基础素材，同时也能为同类型供弹具的结构优化设计提供参考基准，适合机械设计相关专业的学生、枪械结构爱好者以及三维建模学习者参考使用。
