不锈钢外壳TENV56C规格工业电机

　　做小型工业设备传动选型的时候，经常会碰到潮湿、轻度腐蚀的工况，普通喷漆外壳的电机用个两三年就会出现外壳锈蚀、漆皮脱落的问题，不仅外观难看，锈蚀层还容易堆积灰尘、凝露，影响电机散热，严重的时候甚至会因为外壳腐蚀导致接线盒密封失效，引发电气故障。这款不锈钢外壳的TENV结构56C电机，就是针对这类有轻度防腐需求的工况设计的，全封闭无通风的结构，能避免外界的粉尘、水汽、腐蚀性飞沫直接进入电机内部，不锈钢的机壳材质，哪怕是在食品加工车间的冲洗区域、户外轻度雨淋的场合、或者有轻度腐蚀性气体的仓储环境里，也不会像普通铸铁喷塑机壳那样出现锈迹，日常清洁的时候直接用低压水冲洗表面也不用担心外壳腐蚀的问题。

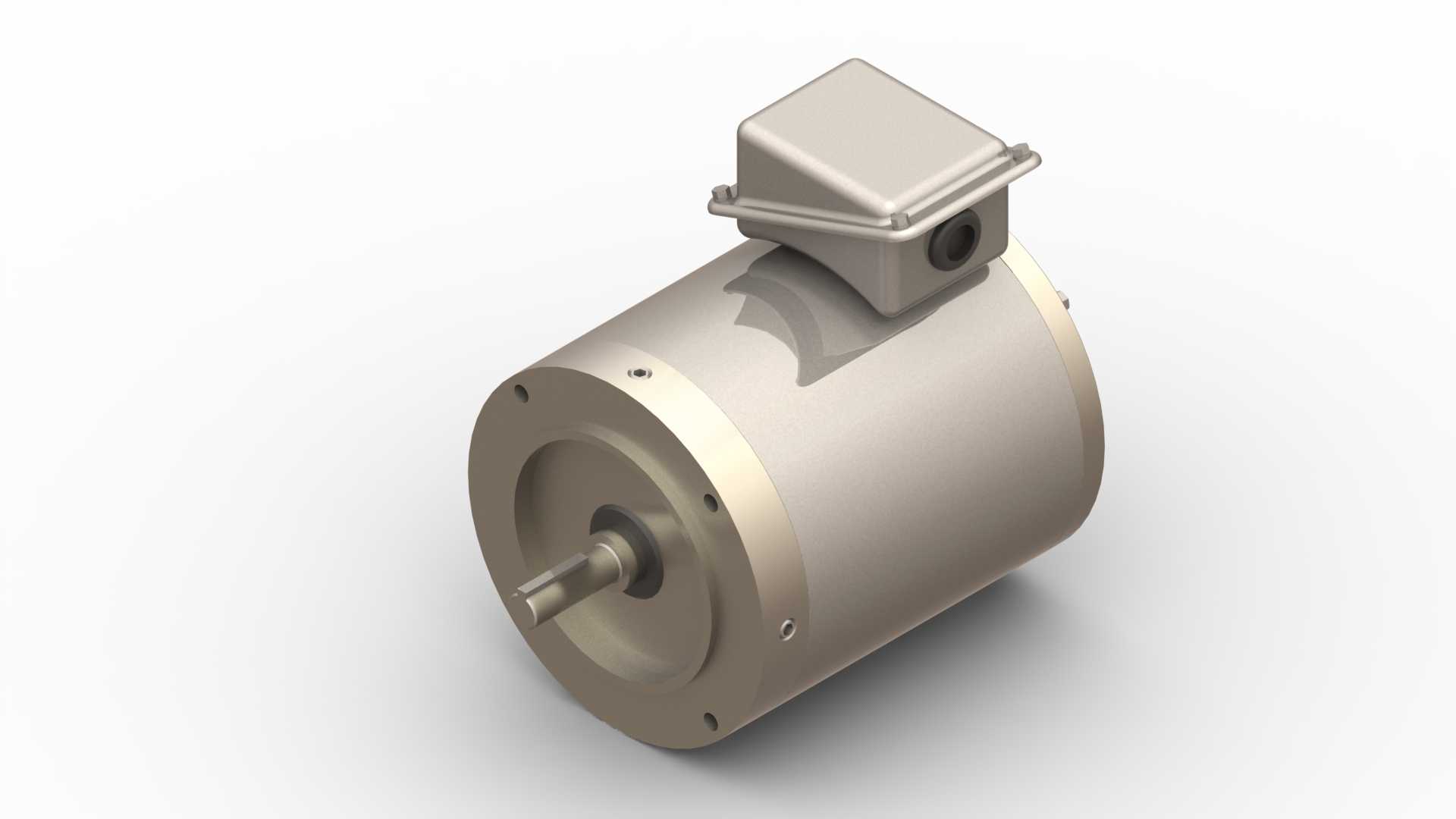

　　从安装适配性来说，56C是NEMA标准里非常通用的电机安装尺寸，3/8-16的安装螺孔规格，和市面上绝大多数同机座号的减速机、泵体、输送线驱动端的安装法兰直接匹配，不需要额外做转接板，做设备改型或者旧机替换的时候，直接核对轴伸长度、安装孔位、法兰止口尺寸就能直接装上去，不用重新调整传动机构的中心高，能省不少现场安装调试的时间。轴伸端的尺寸是标准的56C机座对应规格，和常规的联轴器、带轮、链轮的适配性很好，不需要额外定制传动连接件，采购标准件就能直接装配。

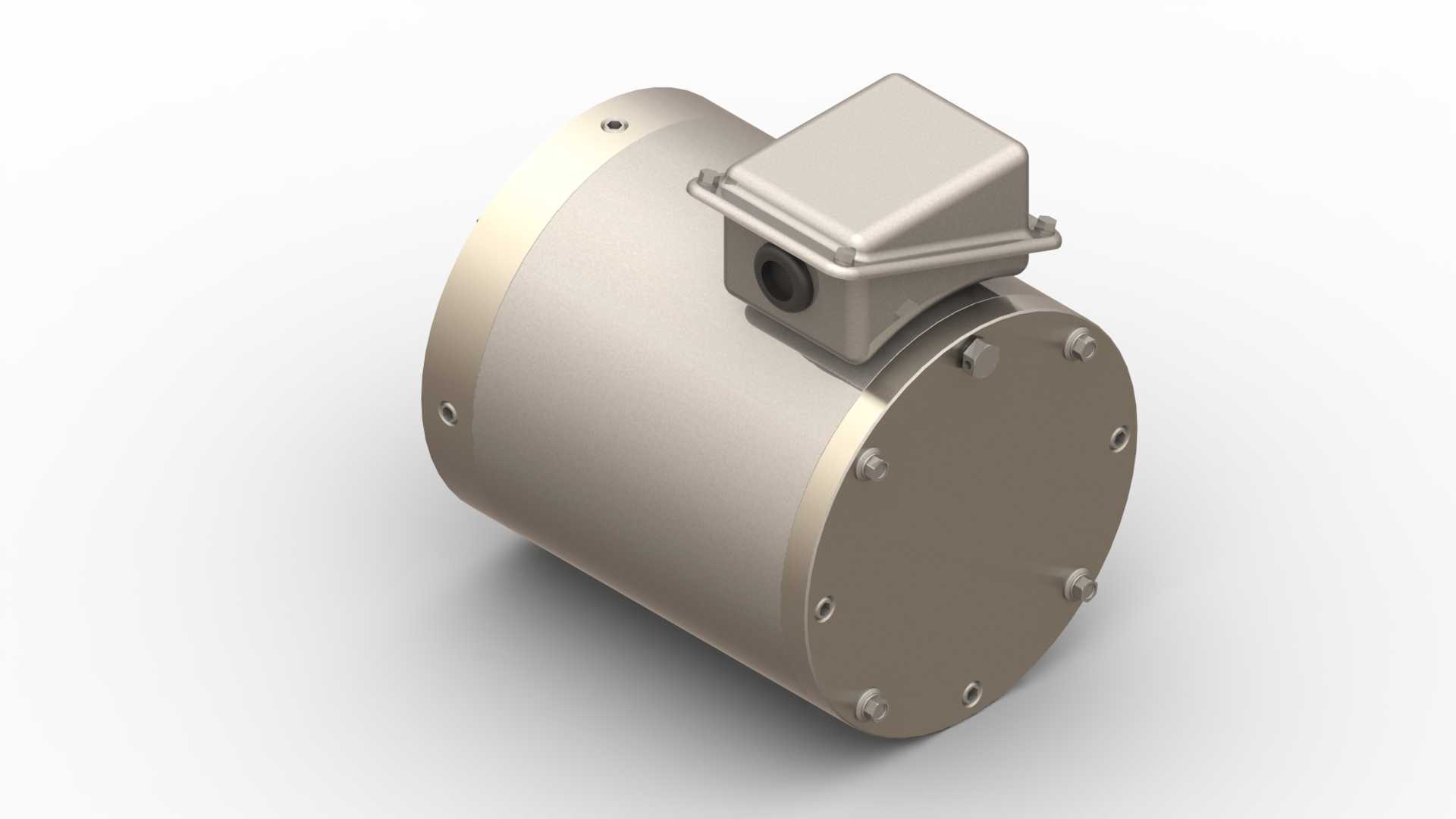

　　结构设计上，顶部的接线盒做了凸起的密封结构，接线端子藏在盒体内部，盒盖和盒体的结合面有密封槽，装配的时候压入密封胶条就能达到不错的防护等级，进线口的位置预留了标准的管螺纹接口，不管是穿金属软管还是防水格兰头都能适配，避免接线位置进水进灰。机壳的散热筋做了一体化的不锈钢拉伸结构，没有拼接焊缝，不会出现焊缝位置锈蚀的问题，虽然是TENV全封闭无外风扇的结构，但是机壳本身的散热面积足够应对1/3HP功率等级的发热需求，1750RPM的四级转速，运行的时候振动小、噪音低，适合用在对噪音有要求的车间环境，或者是靠近操作工位的设备上，不会因为电机运行噪音太大影响操作人员的工作体验。

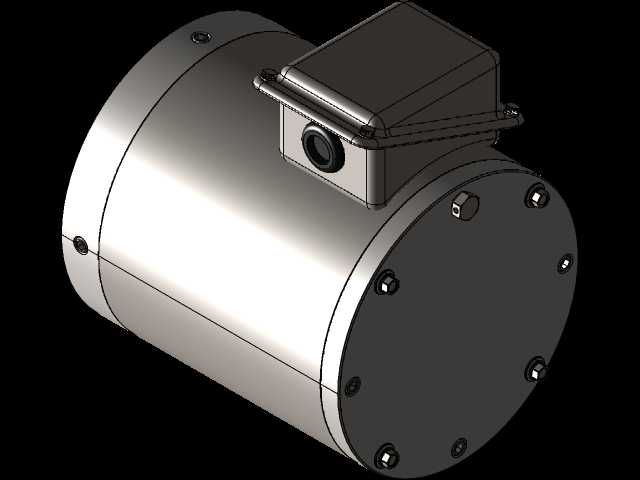

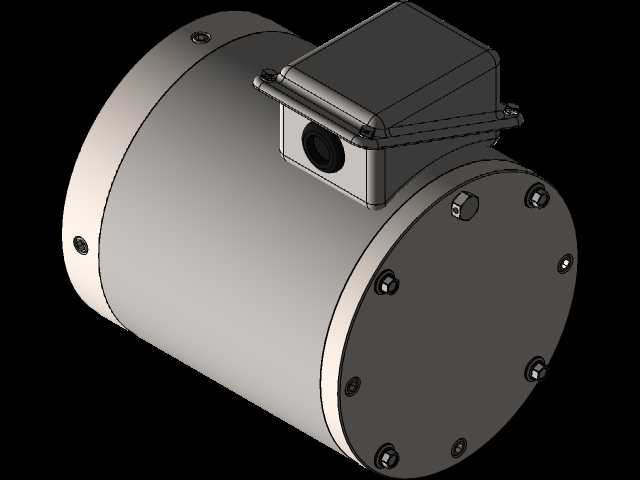

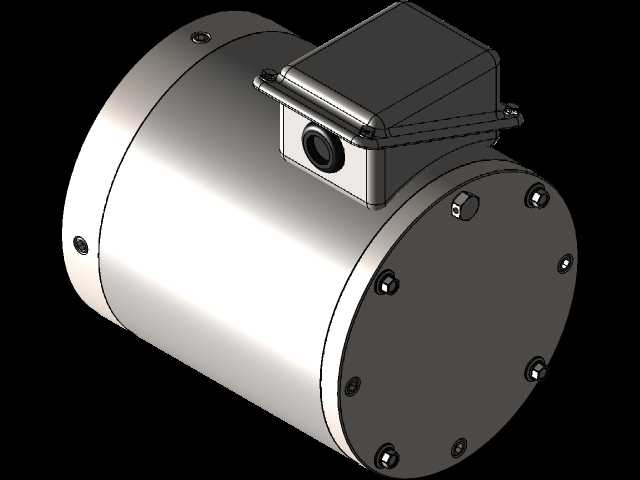

　　建模的时候要注意几个关键的尺寸边界，首先是法兰安装面的平面度，整个安装面的平面度公差要控制在0.05mm以内，不然电机装到设备法兰上的时候会出现别劲的问题，长时间运行会导致轴承过早磨损，轴伸的径向跳动也要控制在合理范围内，不然连上传动件之后会出现振动偏大的情况。接线盒的位置要注意和机壳的相对角度，默认是顶部出线，也可以根据实际布线需求调整到侧面，但是建模的时候要预留足够的接线空间，不能让盒体和机壳的散热筋出现干涉，盒盖的开合方向也要注意，不能和电机周围的设备结构件冲突，不然现场接线的时候会没法打开盒盖。机壳尾部的端盖是和机壳同材质的不锈钢，端盖和机壳的配合是止口定位，装配的时候靠止口保证同轴度，轴承室的尺寸公差要和选用的轴承外径匹配，过松会出现跑外圈的问题，过紧会导致轴承装配之后游隙变小，运行发热严重。

　　实际应用场景里，这款电机可以用在小型食品输送线的驱动、小型离心泵的动力源、包装设备的主传动、户外小型设备的驱动单元，因为没有外风扇，不会把外界的粉尘吹得到处都是，也不会因为风扇转动卷入杂物导致电机卡滞，在清洁要求比较高的车间里用非常合适，不会像开式风冷电机那样把地面的灰尘吹起来污染产品。不锈钢的外壳表面光滑，不容易积灰，日常做设备清洁的时候用抹布一擦就干净，符合食品、医药类生产车间的卫生要求，不会出现漆皮脱落掉落到产品里的风险。做三维建模的时候，要把各个配合面的公差、安装孔的位置度、轴伸的键槽尺寸都准确还原，这样导出的工程图才能直接用来做安装适配校核，不用再反复核对实物尺寸，能大幅提高选型和设计的效率。
